2020 YAMAHA FJR1300AS Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-19
33. Druk op de schakelaar “MENU”. “km”
of “mile” knippert in de weergave.
4. Gebruik de selectieschakelaar om “km” of “mile” te selecteren en druk
vervolgens op de schakelaar “MENU”.
OPMERKING
Wanneer “km” is geselecteerd, kunt u
“L/100km” of “km/L” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Als u “mile” hebt geselec-
teerd, slaat u stap 5 en 6 over.
5. Gebruik de selectieschakelaar om“km/L or L/100km” te selecteren.
6. Druk op de schakelaar “MENU”, ge- bruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de scha-
kelaar “MENU”.
7. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
schakelaar “MENU” om terug te keren
naar het instelmodusmenu. De weergave-items selecteren
1. Gebruik de selectieschakelaar om
“Display” te markeren.
2. Druk op de schakelaar “MENU”, ge- bruik de selectieschakelaar om de
weergave te markeren die u wilt wijzi-
gen en druk vervolgens opnieuw op
de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om het item te markeren dat u wilt wijzigen en
druk vervolgens op de schakelaar
“MENU”.
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
UB95D2D0.book Page 19 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-20
34. Gebruik de selectieschakelaar om het
item te selecteren dat u wilt weerge-
ven en druk vervolgens op de schake-
laar “MENU”.
5. Als u klaar bent met het wijzigen van de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar de
vorige weergave.
6. Gebruik de selectieschakelaar om “ ” te markeren en druk vervolgens op de
schakelaar “MENU” om terug te keren
naar het instelmodusmenu. De helderheid van het meterpaneel instel-
len
1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om het gewenste helderheidsniveau te selec-
teren en druk vervolgens op de scha-
kelaar “MENU” om terug te keren naar
het instelmodusmenu.
De klok instellen
1. Gebruik de selectieschakelaar om “Clock” te markeren.
2. Druk op de schakelaar “MENU”.
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB95D2D0.book Page 20 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-21
3
3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de schakelaar “MENU” en de minutenaanduiding zal gaan knippe-
ren.
5. Gebruik de selectieschakelaar om de minuten in te stellen.
6. Druk op de schakelaar “MENU” om terug te keren naar het instelmodus-
menu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk dan op de
schakelaar “MENU”.
OPMERKING
De kilometerteller en klok kunt u niet terug-
stellen.
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
UB95D2D0.book Page 21 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-22
3
DAU49433
D-mode (rijmo dus)
D-mode is een elektronisch geregeld mo-
torprestatiesysteem met twee modusse-
lecties (toermodus “T” en sportmodus “S”).
Druk de rijmodusscha kelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-24 voor uitleg over de rijmodusschake-
laar.)
OPMERKING
Maak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.
Toermo dus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.
Sportmod us “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in
het lage- en middelhogetoerenbereik.
DAU1234N
Stuurschakelaars
Links
Rechts
DAU73022Dimlichtschakelaar/lichtsi gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht. Om een
grootlichtsignaal te geven, drukt u de scha-
kelaar omlaag naar “PASS”.
1. Rijmodusschakelaar “MODE”
STOP
M ODE
RUNSTART
1
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
3. Stopmodusschakelaar “ ”
4. Cruise-controlschakelaars
5. Claxonschakelaar “ ”
6. Richtingaanwijzerschakelaar “ / ”
7. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”
1. Stop/Run/Start-schakelaar “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
1
7
6
5
2
4
3
STOP
M ODE
RUNSTART
3
2
1
UB95D2D0.book Page 22 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-23
3
OPMERKING
Beide koplampen gaan branden, of de lam-
pen nu op grootlicht of dimlicht staan.
DAU12461Richtin gaanwijzerschakelaar “ / ”
D r u k de z e s ch ak el aa r na ar “ ” o m afs l a an
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54212Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 5-2 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12735Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU12781Cruise control-schakelaars
Zie pagina 3-6 voor uitleg over de werking
van cruise control.
DAU54232Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om instel-
lingen in de multifunctionele meter te wijzi-
gen. (Zie pagina 3-9.)
DAU54222Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om instel-
lingen in de multifunctionele meter te wijzi-
gen. (Zie pagina 3-9.)
DAU55464Stopmo dusschakelaar “ ”
Wanneer u op deze schakelaar drukt, wordt
de stopmodus geactiveerd en gaat het
controlelampje stopmodus branden.
De stopmodus werkt via het YCC-S-sy-
steem om automatisch terug te schakelen
naar de 1e versnelling wanneer de machine
tot stilstand komt.
Als de stopmodus is ingeschakeld en de
versnellingsbak in de 2e versnelling of
hoger staat wanneer de bestuurder de ma-
chine stilzet, wordt automatisch terugge-
schakeld naar de 1e versnelling.
OPMERKING
Wanneer de stopmodus is geactiveerd,
knippert het terugschakelcontrolelampje
alleen wanneer de bestuurder probeert te
starten in de 2e versnelling of hoger.
UB95D2D0.book Page 23 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-24
3
DAU54691Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzi g d e rijmo dus niet tij dens het rij den.
Met deze schakelaar kan de rijmodus wor-
den gewisseld tussen de toermodus “T” en
de sportmodus “S”.
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus.
De geselecteerde modus wordt getoond in
de rijmodusweergave. (Zie pagina 3-11.)
U kunt de rijmodus niet wijzigen terwijl de
cruise control in werking is.
DAU55492
YCC-S-systeem
Dankzij het YCC-S-systeem (Yamaha Chip
Controlled-Shift) kunt u schakelen zonder
een koppelingshendel te gebruiken. Daar-
naast is het stuur voorzien van een schakel-
hendel, zodat u met de voet kunt schakelen
via het schakelpedaal of met de hand via de
schakelhendel.
Wanneer u het schakelpedaal of de scha-
kelhendel bedient terwijl de motor loopt,
wordt een elektronisch signaal verzonden
naar de MCU, waardoor de koppeling
wordt ontkoppeld. De ECU past de gasklep
aan, de schakeling wordt uitgevoerd en
vervolgens wordt de koppeling weer aan-
gegrepen.
Dit is geen automatische versnellingsbak;
alleen het koppelingsysteem werkt auto-
matisch. De bestuurder moet nog steeds
zelf schakelen.
OPMERKING
 Het optimale aangrijpen van de kop-
peling wordt berekend door de MCU,
op basis van het motortoerental, de
rijsnelheid en andere factoren.
 Zie ook Stopmodusschakelaar (pagi-
na 3-23) en Schakelen (pagina 5-3)
voor meer informatie.
 MCU: motorregeleenheid
 ECU: elektronische regeleenheid
UB95D2D0.book Page 24 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen

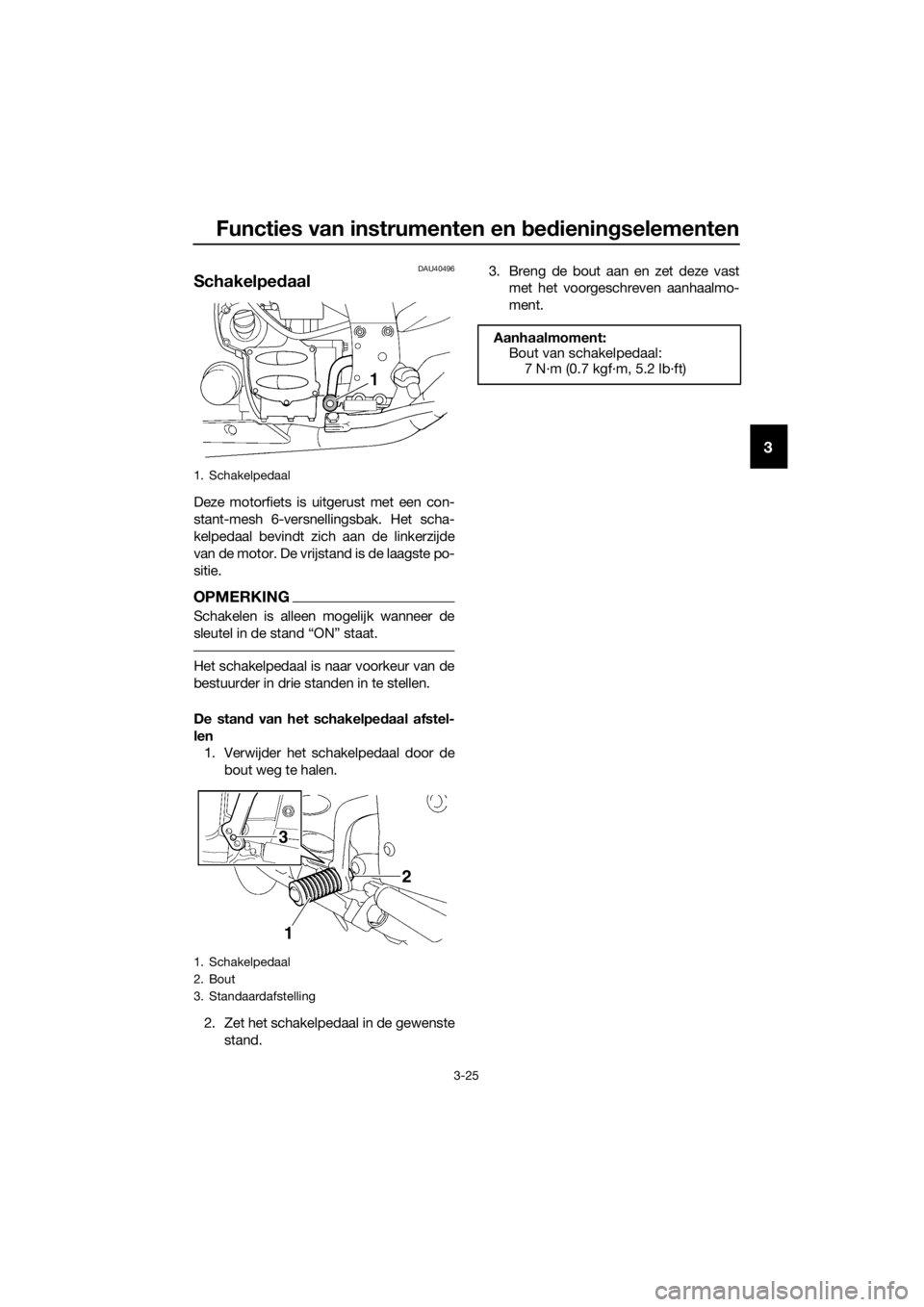

3-25
3
DAU40496
Schakelped aal
Deze motorfiets is uitgerust met een con-
stant-mesh 6-versnellingsbak. Het scha-
kelpedaal bevindt zich aan de linkerzijde
van de motor. De vrijstand is de laagste po-
sitie.
OPMERKING
Schakelen is alleen mogelijk wanneer de
sleutel in de stand “ON” staat.
Het schakelpedaal is naar voorkeur van de
bestuurder in drie standen in te stellen.
De stand van het schakelpe daal afstel-
len 1. Verwijder het schakelpedaal door de
bout weg te halen.
2. Zet het schakelpedaal in de gewenste stand. 3. Breng de bout aan en zet deze vast
met het voorgeschreven aanhaalmo-
ment.
1. Schakelpedaal
1. Schakelpedaal
2. Bout
3. Standaardafstelling
3
1
2
Aanhaalmoment:Bout van schakelpedaal:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UB95D2D0.book Page 25 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen

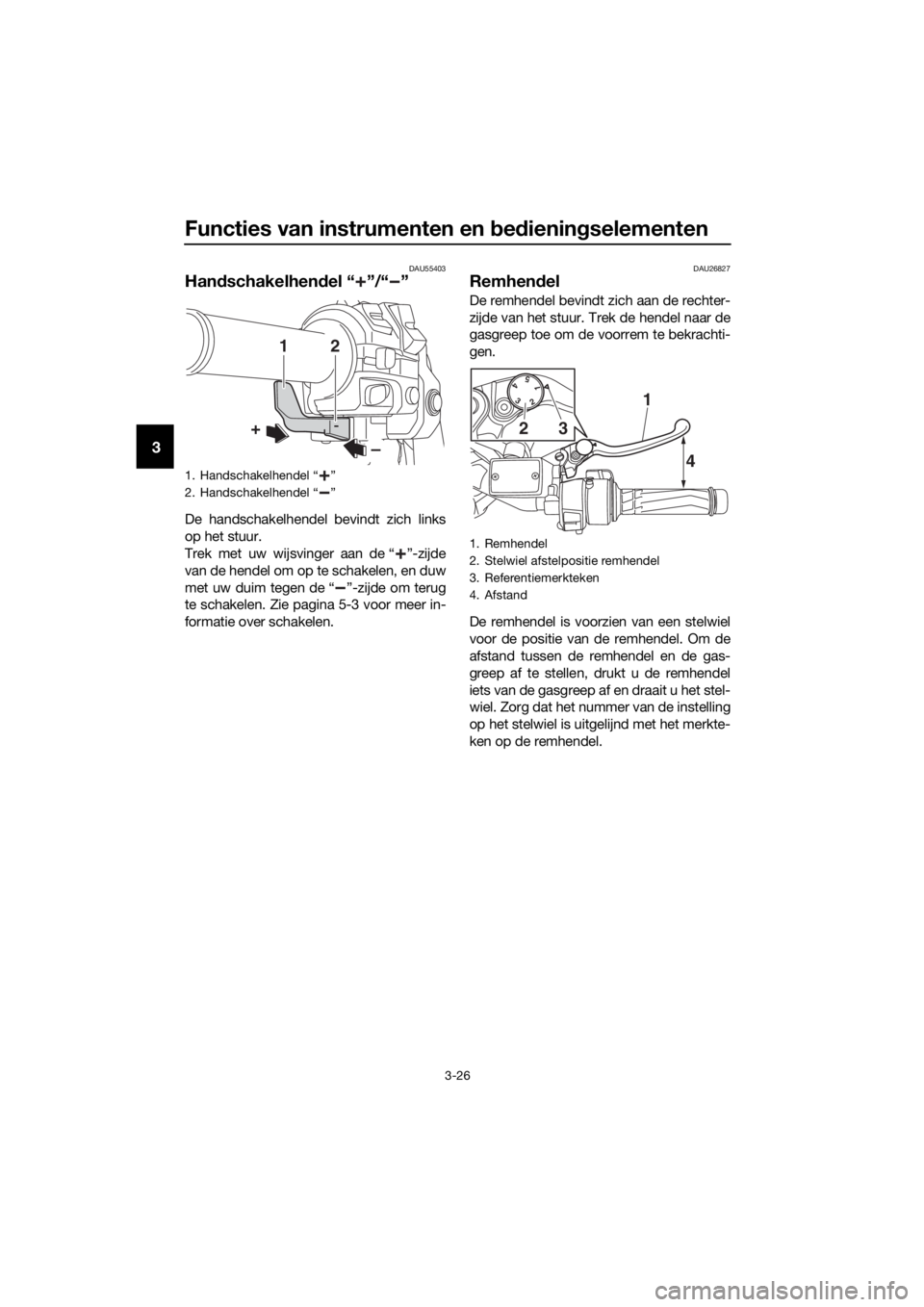

3-26
3
DAU55403
Handschakelhen del “ ”/“ ”
De handschakelhendel bevindt zich links
op het stuur.
Trek met uw wijsvinger aan de “ ”-zijde
van de hendel om op te schakelen, en duw
met uw duim tegen de “ ”-zijde om terug
te schakelen. Zie pagina 5-3 voor meer in-
formatie over schakelen.
DAU26827
Remhen del
De remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, drukt u de remhendel
iets van de gasgreep af en draait u het stel-
wiel. Zorg dat het nummer van de instelling
op het stelwiel is uitgelijnd met het merkte-
ken op de remhendel.
1. Handschakelhendel “ ”
2. Handschakelhendel “ ”
12
–
+
1. Remhendel
2. Stelwiel afstelpositie remhendel
3. Referentiemerkteken
4. Afstand
154
32
4
1
32
UB95D2D0.book Page 26 Thursday, September 12, 2019 4:30 PM
