2020 TOYOTA YARIS Notices Demploi (in French)

113
2
2. Combiné d’instruments
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Instruments et compteurs (véhicules à
affichage monochrome)
Compte-tours (sur modèles équipés)
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant (sur modèles équipés)
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 1 2 1
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
(P. 120)
Boutons de réglage de la montre
P. 1 2 3
1
2
3
4
5
6

1142. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Vous pouvez régler la luminosité des éclairages du combiné d’instruments
(lorsque le sélecteur d’éclairage est sur marche et les alentours sont dans
l’obscurité).
Appuyez sur le bouton de sélection
d’affichage pour afficher la
commande d’éclairage du combiné
d’instruments. (P. 113)
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■Conditions d’éclairage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.
■Affichage de la température extérieure
●Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
●Si “--” ou “E” est affiché, c’est que le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
●Les températures affichables sont comprises entre -40°C (-40°F) et 50°C (122°F).
Commande d’éclairage du combiné d’instruments

1152. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
● Véhicules équipés d’un compte-tours: Ne pas laisser l’aiguille du compte-tours
entrer dans la zone rouge, laquelle matérialise le régime maximum du moteur.
● Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe
de liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 637)

1162. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Instruments et compteurs (véhicules à
affichage couleur)
Compte-tours
Indique le régime moteur en tours par minute.
Affichage de la température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 50°C (122°F). Le
témoin de basse température extérieure s’allume lorsque la température extérieure
est inférieure à 3°C (37°F).
Affichage de la position de sélection et de la plage de rapports (sur
modèles équipés)
Affiche la position de sélection sélectionnée ou la plage de rapports sélectionnée.
(P. 252)
Montre
Affiche l’heure. (→P. 123)
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
1
2
3
4
5
6

1172. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Affichage du totalisateur kilométrique et des totalisateurs partiels:
Affiche les informations suivantes.
Totalisateur kilométrique:
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel:
Indique la distance parcourue par le véhicule depuis la dernière remise à zéro. Les
totalisateurs partiels A et B permettent d’enregistrer et afficher indépendamment
des distances différentes.
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
( P. 125)
Affiche les messages d’alerte en cas de mauvais fonctionnement.
( P. 590)
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Appuyez sur le bouton “TRIP” pour
afficher successivement les
indications du totalisateur
kilométrique et du totalisateur partiel.
Lorsque le totalisateur partiel est à
l’affichage, appuyez longuement sur le
bouton “TRIP” pour le remettre à zéro.
Choix de l’affichage
7
8
9
Ty p e A
Ty p e B

1182. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Vous pouvez régler la luminosité des éclairages du combiné d’instruments.
Appuyez sur le bouton “TRIP” pour
afficher la commande d’éclairage du
combiné d’instruments.
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■Conditions d’éclairage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.
■Réglage de luminosité du combiné d’instruments
Vous pouvez régler individuellement le niveau de luminosité des compteurs en
conditions de mode de jour et de mode de nuit.
• Mode de jour: Lorsque le sélecteur d’éclairage est sur arrêt, ou lorsqu’il est sur
marche mais la luminosité ambiante est vive.
• Mode de nuit: Lorsque le sélecteur d’éclairage est sur marche et la luminosité
ambiante est faible.
Commande d’éclairage du combiné d’instruments
Typ e A
Type B

1192. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
■ Affichage de la température extérieure
● Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
● Si “--” ou “E” est affiché, c’est que le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
● Les températures affichables sont comprises entre -40°C (-40°F) et 50°C (122°F).
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
● Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
● Le moteur risque de surchauffer si le thermomètre de liquide de refroidissement est
dans la zone rouge (“H”). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi. ( P. 637)

1202. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

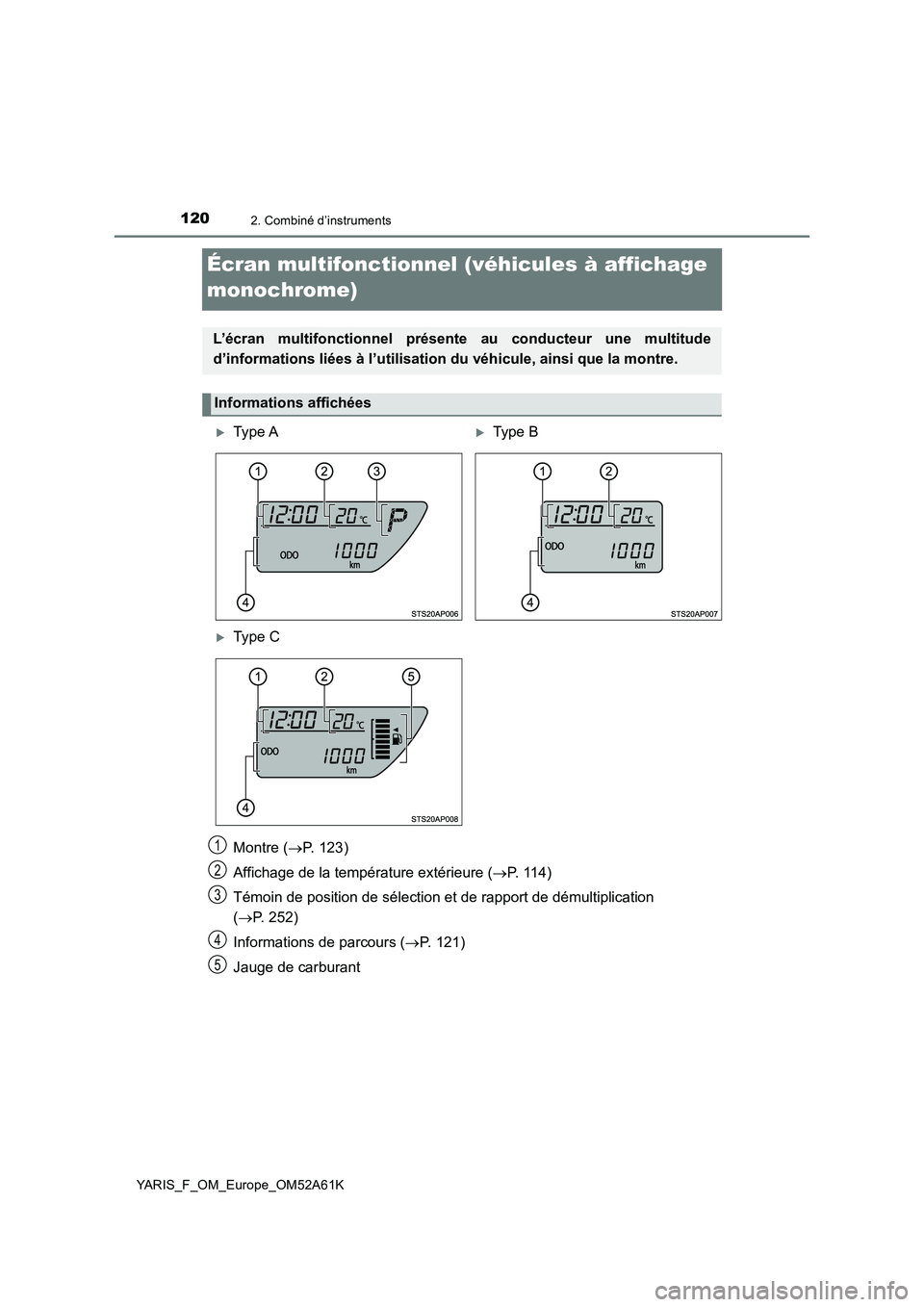

Écran multifonctionnel (véhicules à affichage
monochrome)
Montre (P. 1 2 3 )
Affichage de la température extérieure (P. 114)
Témoin de position de sélection et de rapport de démultiplication
(P. 252)
Informations de parcours (P. 121)
Jauge de carburant
L’écran multifonctionnel présente au conducteur une multitude
d’informations liées à l’utilisation du véhicule, ainsi que la montre.
Informations affichées
Type AType B
Type C
1
2
3
4
5
