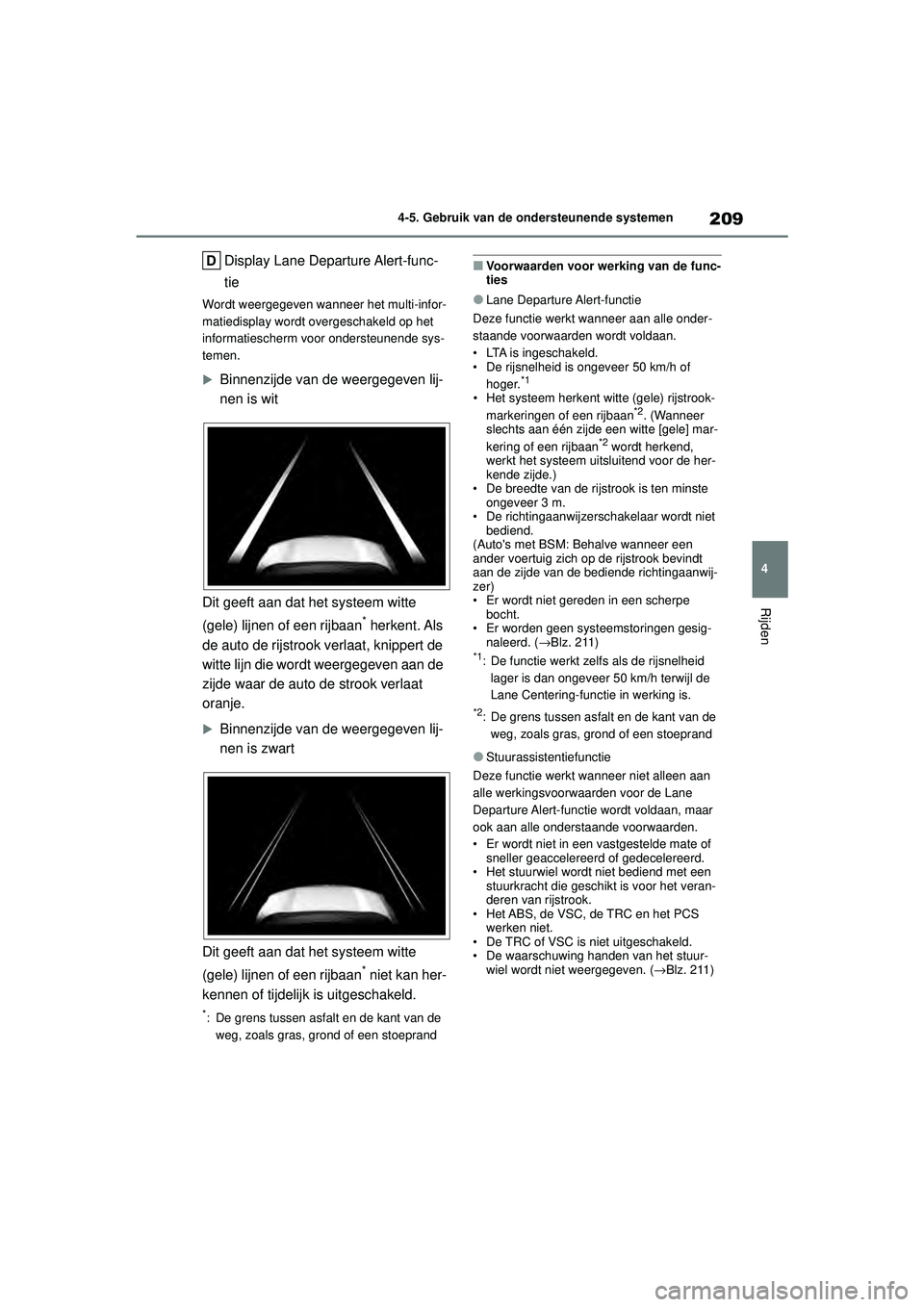

2020 TOYOTA YARIS HATCHBACK display

209
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
Display Lane Departure Alert-func-
tie
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.

Binnenzijde van de weergegeven lij-
nen is wit
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
* herkent. Als
de auto de rijstrook verlaat, knippert de
witte lijn die wordt weergegeven aan de
zijde waar de auto de strook verlaat
oranje.
Binnenzijde van de weergegeven lij-
nen is zwart
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
* niet kan her-
kennen of tijdelijk is uitgeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
■Voorwaarden voor werking van de func-
ties
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
*1
• Het systeem herkent witte (gele) rijstrook-
markeringen of een rijbaan*2. (Wanneer
slechts aan één zijde een witte [gele] mar-
kering of een rijbaan
*2 wordt herkend,
werkt het systeem uitsluitend voor de her-
kende zijde.)
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend.
(Auto's met BSM: Behalve wanneer een
ander voertuig zich op de rijstrook bevindt
aan de zijde van de bediende richtingaanwij-
zer)
• Er wordt niet gereden in een scherpe bocht.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 211)
*1: De functie werkt zelfs als de rijsnelheid
lager is dan ongeveer 50 km/h terwijl de
Lane Centering-functie in werking is.
*2: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
●Stuurassistentiefunctie
Deze functie werkt wanneer niet alleen aan
alle werkingsvoorwaarden voor de Lane
Departure Alert-functie wordt voldaan, maar
ook aan alle onderstaande voorwaarden.
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( →Blz. 211)
YARIS(HB)_OM_Europe_OMK0001E.book Page 209 Thursday, March 12, 2020 9:10 AM

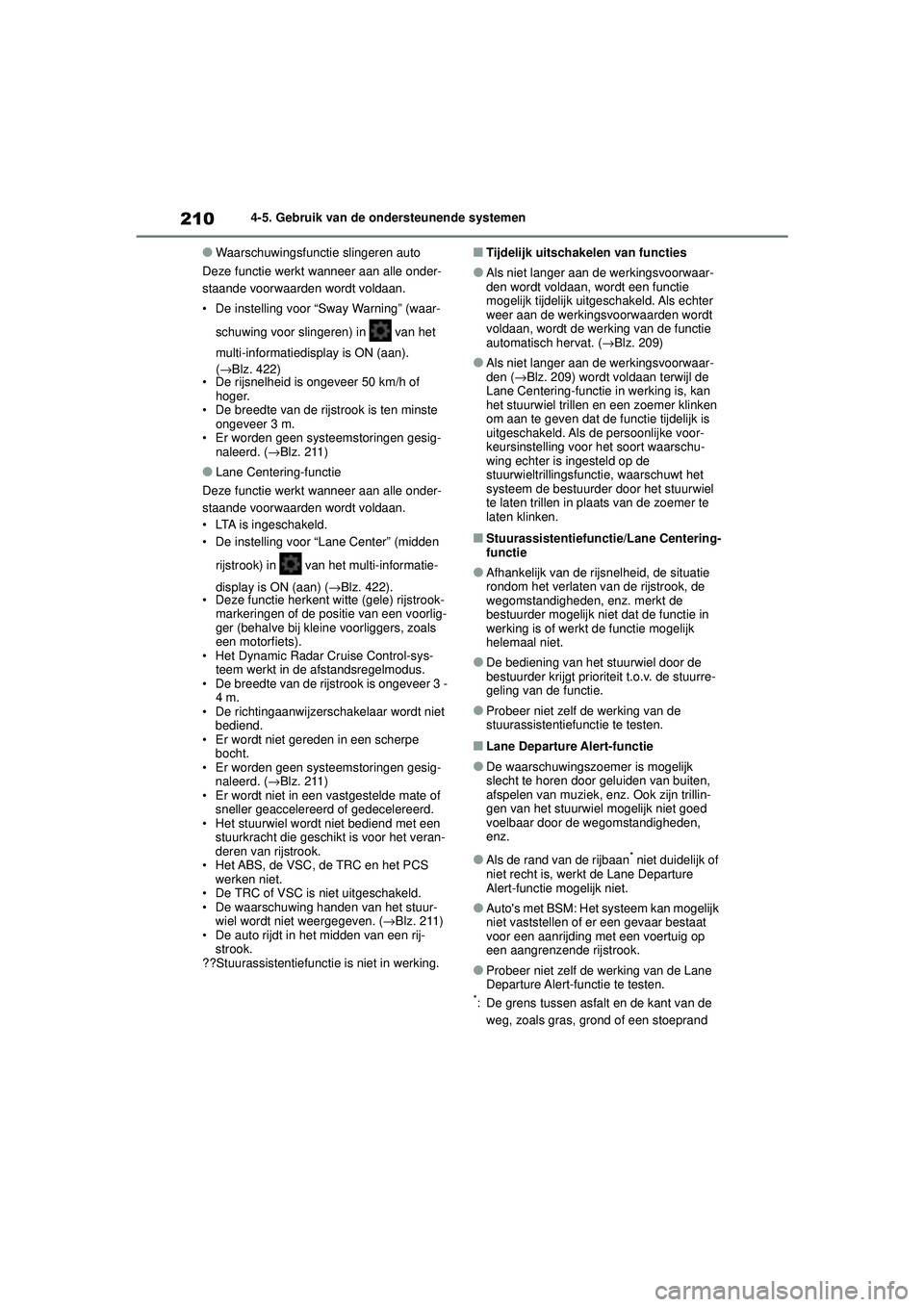

210
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
●Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• De instelling voor “Sway Warning” (waar-
schuwing voor slingeren) in van het
multi-informatiedisplay is ON (aan).
(→ Blz. 422)
• De rijsnelheid is ongeveer 50 km/h of
hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 211)
●Lane Centering-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De instelling voor “Lane Center” (midden
rijstrook) in van het multi-informatie-
display is ON (aan) ( →Blz. 422).
• Deze functie herkent witte (gele) rijstrook-
markeringen of de positie van een voorlig-
ger (behalve bij kleine voorliggers, zoals
een motorfiets).
• Het Dynamic Radar Cruise Control-sys- teem werkt in de afstandsregelmodus.
• De breedte van de rijstrook is ongeveer 3 - 4 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend.
• Er wordt niet gereden in een scherpe bocht.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 211)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( →Blz. 211)
• De auto rijdt in het midden van een rij- strook.
??Stuurassistentiefunctie is niet in werking.
■Tijdelijk uitschakelen van functies
●Als niet langer aan de werkingsvoorwaar-
den wordt voldaan, wordt een functie
mogelijk tijdelij k uitgeschakeld. Als echter
weer aan de werkingsvoorwaarden wordt
voldaan, wordt de werking van de functie
automatisch hervat. ( →Blz. 209)
●Als niet langer aan de werkingsvoorwaar-
den ( →Blz. 209) wordt voldaan terwijl de
Lane Centering-functie in werking is, kan
het stuurwiel trillen en een zoemer klinken
om aan te geven dat de functie tijdelijk is
uitgeschakeld. Als de persoonlijke voor-
keursinstelling voor het soort waarschu-
wing echter is ingesteld op de
stuurwieltrillingsfunc tie, waarschuwt het
systeem de bestuurder door het stuurwiel
te laten trillen in plaats van de zoemer te
laten klinken.
■Stuurassistentiefunctie/Lane Centering-
functie
●Afhankelijk van de rijsnelheid, de situatie
rondom het verlaten van de rijstrook, de
wegomstandigheden, enz. merkt de
bestuurder mogelijk niet dat de functie in
werking is of werk t de functie mogelijk
helemaal niet.
●De bediening van het stuurwiel door de
bestuurder krijgt prioriteit t.o.v. de stuurre-
geling van de functie.
●Probeer niet zelf de werking van de
stuurassistentiefunctie te testen.
■Lane Departure Alert-functie
●De waarschuwingszoemer is mogelijk
slecht te horen door geluiden van buiten,
afspelen van muziek, enz. Ook zijn trillin-
gen van het stuurwiel mogelijk niet goed
voelbaar door de wegomstandigheden,
enz.
●Als de rand van de rijbaan* niet duidelijk of
niet recht is, werkt de Lane Departure
Alert-functie mogelijk niet.
●Auto's met BSM: Het systeem kan mogelijk
niet vaststellen of er een gevaar bestaat
voor een aanrijding met een voertuig op
een aangrenzende rijstrook.
●Probeer niet zelf de werking van de Lane
Departure Alert-functie te testen.
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
YARIS(HB)_OM_Europe_OMK0001E.book Page 210 Thursday, March 12, 2020 9:10 AM

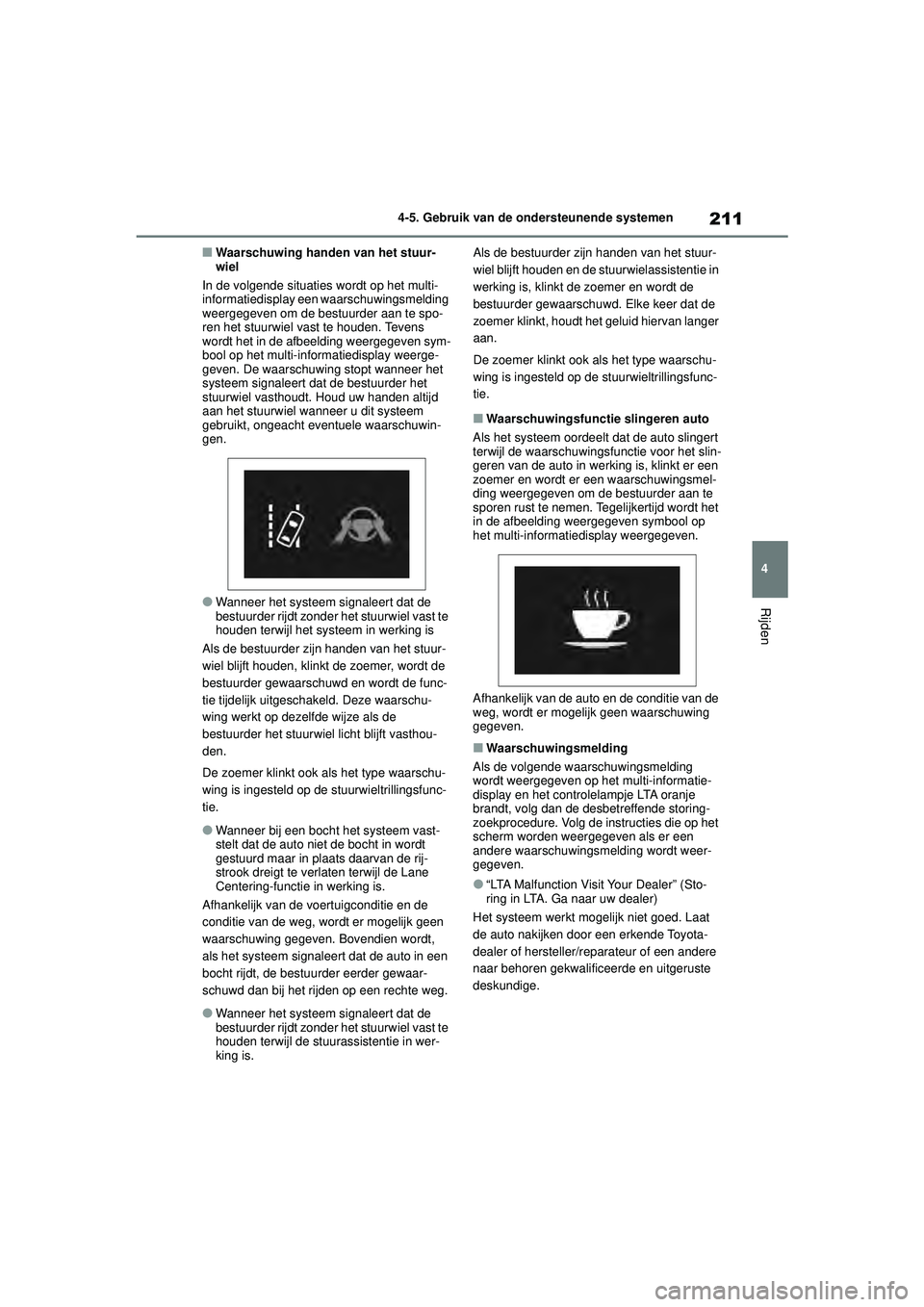

211
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Waarschuwing handen van het stuur-
wiel
In de volgende situaties wordt op het multi-
informatiedisplay een waarschuwingsmelding
weergegeven om de bestuurder aan te spo-
ren het stuurwiel vast te houden. Tevens
wordt het in de afbeelding weergegeven sym-
bool op het multi-informatiedisplay weerge-
geven. De waarschuwing stopt wanneer het
systeem signaleert dat de bestuurder het
stuurwiel vasthoudt. Houd uw handen altijd
aan het stuurwiel wanneer u dit systeem
gebruikt, ongeacht eventuele waarschuwin-
gen.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl het systeem in werking is
Als de bestuurder zijn handen van het stuur-
wiel blijft houden, klinkt de zoemer, wordt de
bestuurder gewaarschuwd en wordt de func-
tie tijdelijk uitgesc hakeld. Deze waarschu-
wing werkt op dezelfde wijze als de
bestuurder het stuurwiel licht blijft vasthou-
den.
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op de stuurwieltrillingsfunc-
tie.
●Wanneer bij een bocht het systeem vast-
stelt dat de auto niet de bocht in wordt
gestuurd maar in plaats daarvan de rij-
strook dreigt te verlaten terwijl de Lane
Centering-functie in werking is.
Afhankelijk van de voertuigconditie en de
conditie van de weg, wordt er mogelijk geen
waarschuwing gegeven. Bovendien wordt,
als het systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder gewaar-
schuwd dan bij het rijden op een rechte weg.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl de stuurassistentie in wer-
king is. Als de bestuurder zijn handen van het stuur-
wiel blijft houden en de stuurwielassistentie in
werking is, klinkt de zoemer en wordt de
bestuurder gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt he
t geluid hiervan langer
aan.
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op de stuurwieltrillingsfunc-
tie.
■Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsfunctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op
het multi-informatiedisplay weergegeven.
Afhankelijk van de aut o en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
■Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het multi-informatie-
display en het controlelampje LTA oranje
brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het
scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weer-
gegeven.
●“LTA Malfunction Visit Your Dealer” (Sto-
ring in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 211 Thursday, March 12, 2020 9:10 AM

212
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
●“LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgeschakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-sys-
teem uit, wacht een poosje en schakel het
LTA-systeem weer in.
●“LTA Unavailable at Current Speed” (LTA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LTA-systeem. Rijd langzamer.
■Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( →Blz. 422)
*: Indien aanwezig
Wanneer de afstandsregelmodus is
ingeschakeld, accelereert en decele-
reert de auto automatisch overeenkom-
stig de veranderingen in snelheid van
de voorligger, zelfs wanneer het gaspe-
daal niet wordt ingetrapt. In de con-
stante-snelheidsr egelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 215)
 Constante-snelheidsregelmodus
(→Blz. 219)
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Indicatoren
Dynamic Radar
Cruise Control*
Overzicht van functies
Systeemonderdelen
YARIS(HB)_OM_Europe_OMK0001E.book Page 212 Thursday, March 12, 2020 9:10 AM

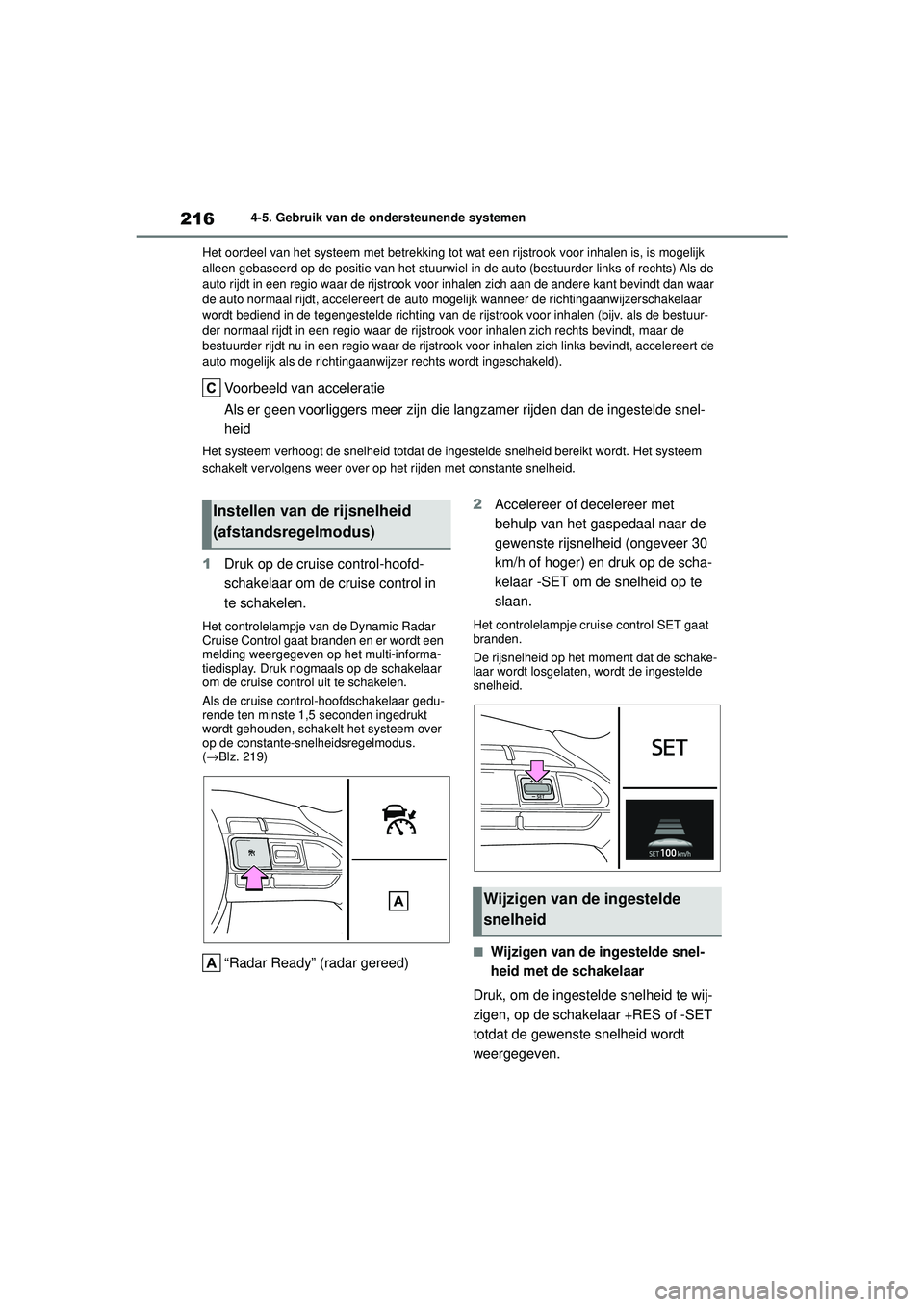

216
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Het oordeel van het systeem met betrekking tot wat een rijstrook voor inhalen is, is mogelijk
alleen gebaseerd op de positie van het stuurwiel in de auto (bestuurder links of rechts) Als de
auto rijdt in een regio waar de rijstrook voor inhalen zich aan de andere kant bevindt dan waar
de auto normaal rijdt, accelereert de auto mogelijk wanneer de richtingaanwijzerschakelaar
wordt bediend in de tegengestelde richting van de ri jstrook voor inhalen (bijv. als de bestuur-
der normaal rijdt in een regio waar de rijstrook voor inhalen zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar de rijstrook voor inhalen zich links bevindt, accelereert de
auto mogelijk als de richtingaanwij zer rechts wordt ingeschakeld).
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de ingestelde snel-
heid
Het systeem verhoogt de snelheid totdat de inges telde snelheid bereikt wordt. Het systeem
schakelt vervolgens weer over op het rijden met constante snelheid.
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic Radar
Cruise Control gaat branden en er wordt een
melding weergegeven op het multi-informa-
tiedisplay. Druk nogmaals op de schakelaar
om de cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar gedu-
rende ten minste 1,5 seconden ingedrukt
wordt gehouden, schakelt het systeem over
op de constante-snelheidsregelmodus.
(→ Blz. 219)
“Radar Ready” (radar gereed) 2
Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
■Wijzigen van de ingestelde snel-
heid met de schakelaar
Druk, om de ingestelde snelheid te wij-
zigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
weergegeven.
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
YARIS(HB)_OM_Europe_OMK0001E.book Page 216 Thursday, March 12, 2020 9:10 AM

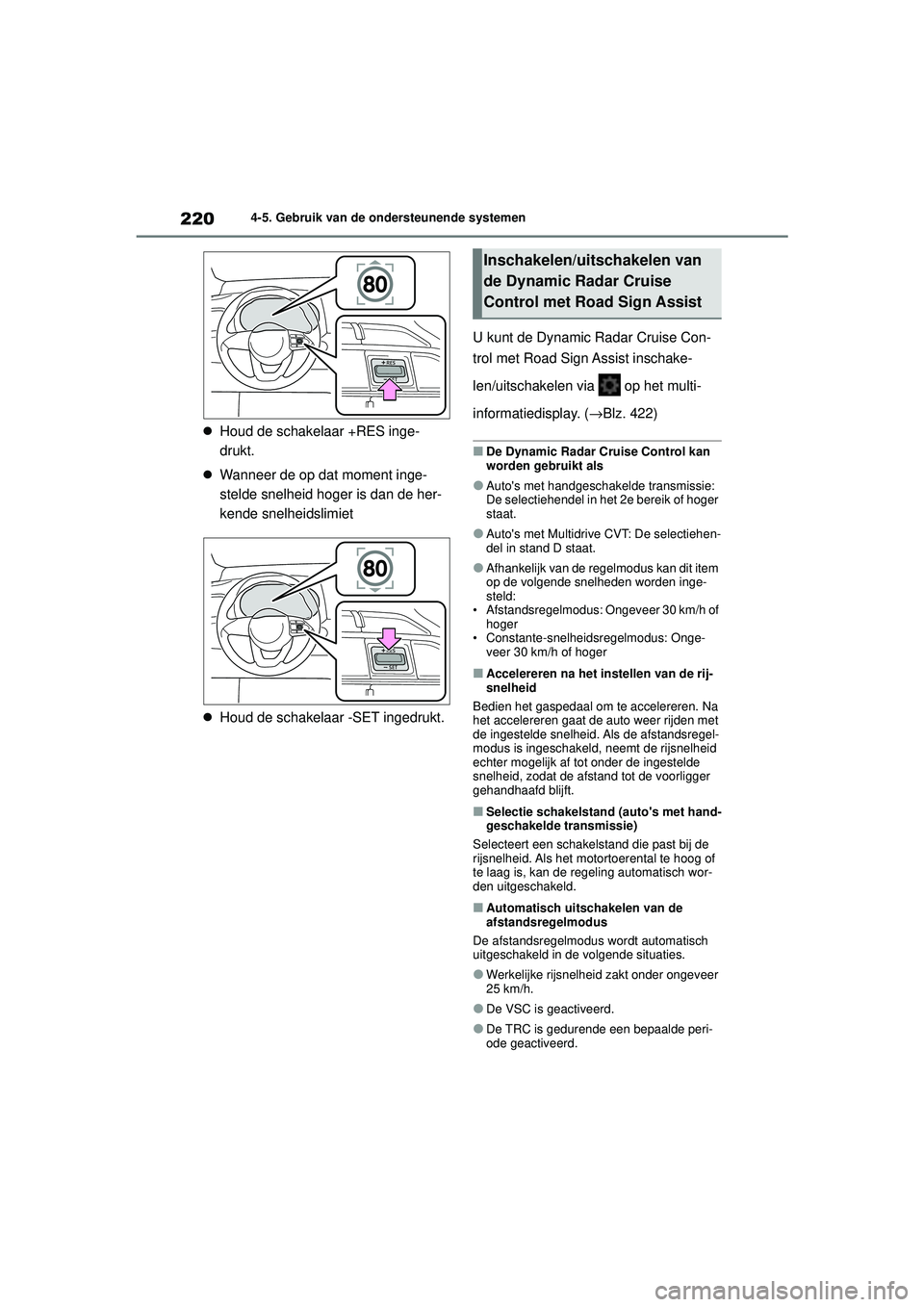

220
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Houd de schakelaar +RES inge-
drukt.
 Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
 Houd de schakelaar -SET ingedrukt. U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschake-
len/uitschakelen via op het multi-
informatiedisplay. (
→Blz. 422)
■De Dynamic Radar Cruise Control kan
worden gebruikt als
●Auto's met handgesc hakelde transmissie:
De selectiehendel in het 2e bereik of hoger
staat.
●Auto's met Multidrive CVT: De selectiehen-
del in stand D staat.
●Afhankelijk van de regelmodus kan dit item
op de volgende snelheden worden inge-
steld:
• Afstandsregelmodus: Ongeveer 30 km/h of hoger
• Constante-snelheidsregelmodus: Onge- veer 30 km/h of hoger
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakel d, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Selectie schakelstand (auto's met hand-
geschakelde transmissie)
Selecteert een schakelstand die past bij de
rijsnelheid. Als het motortoerental te hoog of
te laag is, kan de regeling automatisch wor-
den uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●Werkelijke rijsnelheid zakt onder ongeveer
25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
Inschakelen/uitschakelen van
de Dynamic Radar Cruise
Control met Road Sign Assist
YARIS(HB)_OM_Europe_OMK0001E.book Page 220 Thursday, March 12, 2020 9:10 AM

221
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●Auto's met handgeschakelde transmissie:
Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
●De parkeerrem is geactiveerd.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschak eld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-functie is geactiveerd.
●Auto's met handgeschakelde transmissie:
Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
●De parkeerrem is geactiveerd.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( →Blz. 228). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de i ngestelde snelheid
●Wanneer de herkende snelheidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor Dynamic Radar Cruise Control
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( →Blz. 190, 377)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing
( → Blz. 218) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dez elfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
YARIS(HB)_OM_Europe_OMK0001E.book Page 221 Thursday, March 12, 2020 9:10 AM

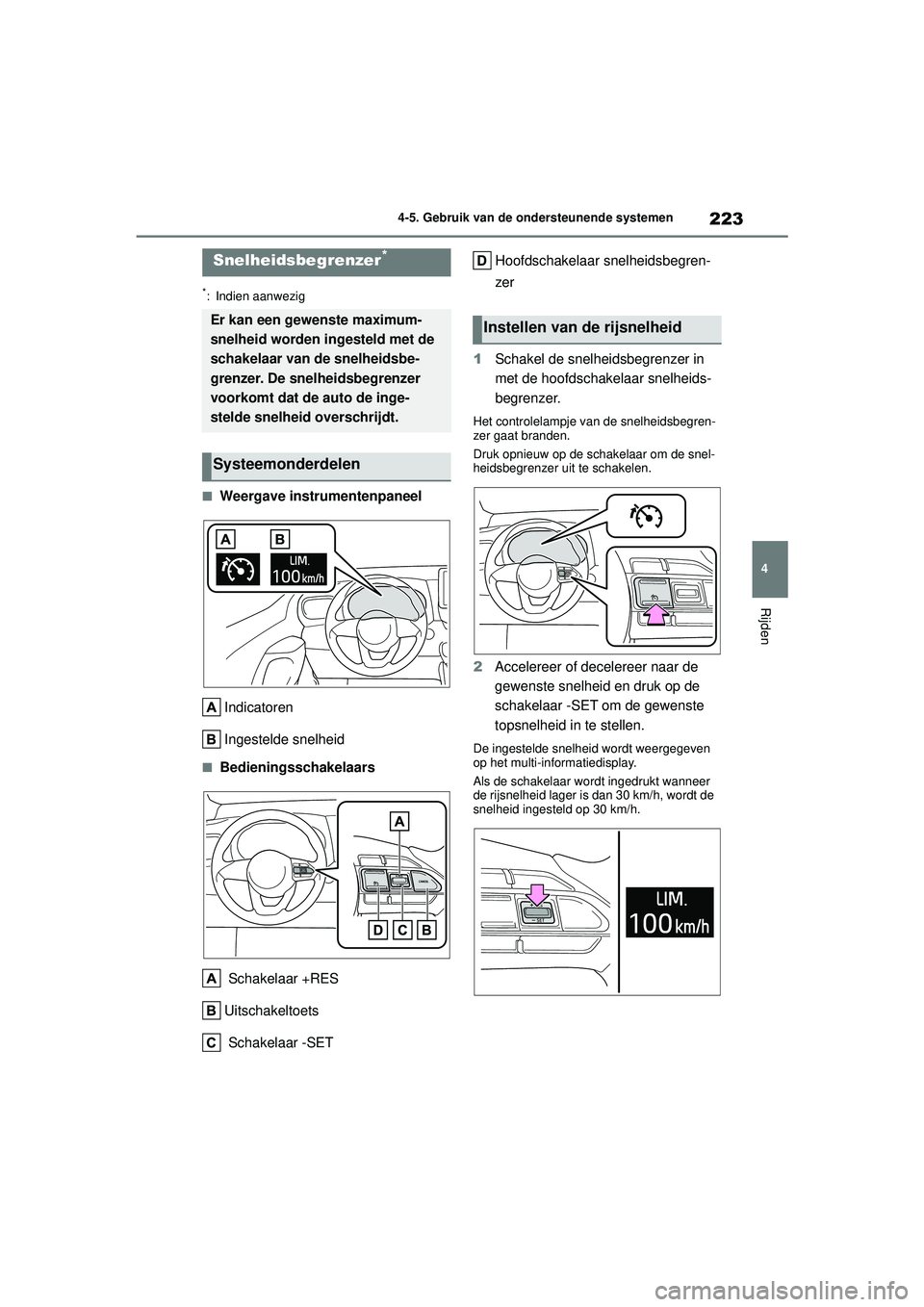

223
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■Weergave instrumentenpaneelIndicatoren
Ingestelde snelheid
■Bedieningsschakelaars
Schakelaar +RES
Uitschakeltoets
Schakelaar -SET Hoofdschakelaar snelheidsbegren-
zer
1 Schakel de snelheidsbegrenzer in
met de hoofdschakelaar snelheids-
begrenzer.
Het controlelampje van de snelheidsbegren-
zer gaat branden.
Druk opnieuw op de schakelaar om de snel-
heidsbegrenzer uit te schakelen.
2Accelereer of decelereer naar de
gewenste snelheid en druk op de
schakelaar -SET om de gewenste
topsnelheid in te stellen.
De ingestelde snelheid wordt weergegeven
op het multi-informatiedisplay.
Als de schakelaar wordt ingedrukt wanneer
de rijsnelheid lager is dan 30 km/h, wordt de
snelheid ingesteld op 30 km/h.
Snelheidsbegrenzer*
Er kan een gewenste maximum-
snelheid worden ingesteld met de
schakelaar van de snelheidsbe-
grenzer. De snelheidsbegrenzer
voorkomt dat de auto de inge-
stelde snelheid overschrijdt.
Systeemonderdelen
Instellen van de rijsnelheid
YARIS(HB)_OM_Europe_OMK0001E.book Page 223 Thursday, March 12, 2020 9:10 AM
