6-3. Zelf uit te voeren onderhoud

Auto's met een volwaardig reserve-
wiel
Vo o r
Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
gere levensduur van de banden te verkrij-
gen.
Vergeet bij het wisselen van voor- en achter-
banden met een verschillende bandenspan-
ning niet om na het wisselen het
bandenspanningswaarschuwi ngssysteem te
initialiseren.
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Het bandenspanningswaarschuwings-
systeem van deze auto kent 2 verschil-
lende soorten waarschuwingen.
 Wanneer “Adjust Pressure” (breng
banden op spanning) wordt weerge-
geven (normale waarschuwing)
Er wordt een waarschuwing gegeven mid-
dels het waarschuwingslampje lage banden-
spanning en een waarschuwingszoemer
wanneer de bandenspanning mogelijk te
laag is als gevolg van het natuurlijk weglek-
ken van lucht alsmede bij wijzigingen in de
bandenspanning overeenkomstig de buiten-
temperatuur. (Oplossingen: →Blz. 375, 417)
 Wanneer “Immediately Check tire
when Safe” (controleer de band
onmiddellijk wanneer dit veilig kan)
wordt weergegeven (noodwaarschu-
wing)
Er wordt een waarschuwing gegeven mid-
dels het waarschuwingslampje lage banden-
spanning en een waarschuwingszoemer
wanneer de bandenspanning plotseling te
laag is. (Oplossingen: →Blz. 379, 389)
Het systeem kan echter mogelijk geen plot-
selinge klapband e.d. signaleren.
De door het bandenspanningswaar-
schuwingssysteem gesignaleerde ban-
denspanning kan op het multi-
informatiedisplay worden weergege-
ven.
De eenheid kan worden gewijzigd.
■Wijzigen van de eenheid
1 Parkeer de auto op een veilige
plaats en zet de motor uit.
De eenheid kan niet worden gewijzigd wan-
neer de auto rijdt.
2 Zet het contact AAN.
Bandenspannings-
waarschuwingssysteem
YARIS(HB)_OM_Europe_OMK0001E.book Page 332 Thursday, March 12, 2020 9:10 AM

333
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
4 Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en houd vervol-
gens ingedrukt.
5 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
6 Druk op / om “Setting Unit”
(eenheid instellen) te selecteren.
7 Druk op / om de gewenste
eenheid te selecteren en druk ver-
volgens op .
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Bandenspanning
●Nadat met de startknop stand AAN gese-
lecteerd is, kan het enkele minuten duren
voordat de bandenspanning wordt weerge-
geven. Het kan ook enkele minuten duren
voordat de bandenspanning wordt weerge-
geven nadat de banden op spanning zijn
gebracht.
●De bandenspanning verandert met de tem-
peratuur. De weergegeven waarden kun-
nen verschillen van de waarden die met
andere bandenspanningmeters worden
gemeten.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningsw aarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensoren en -zenders worden gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u
draagt.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
YARIS(HB)_OM_Europe_OMK0001E.book Page 333 Thursday, March 12, 2020 9:10 AM

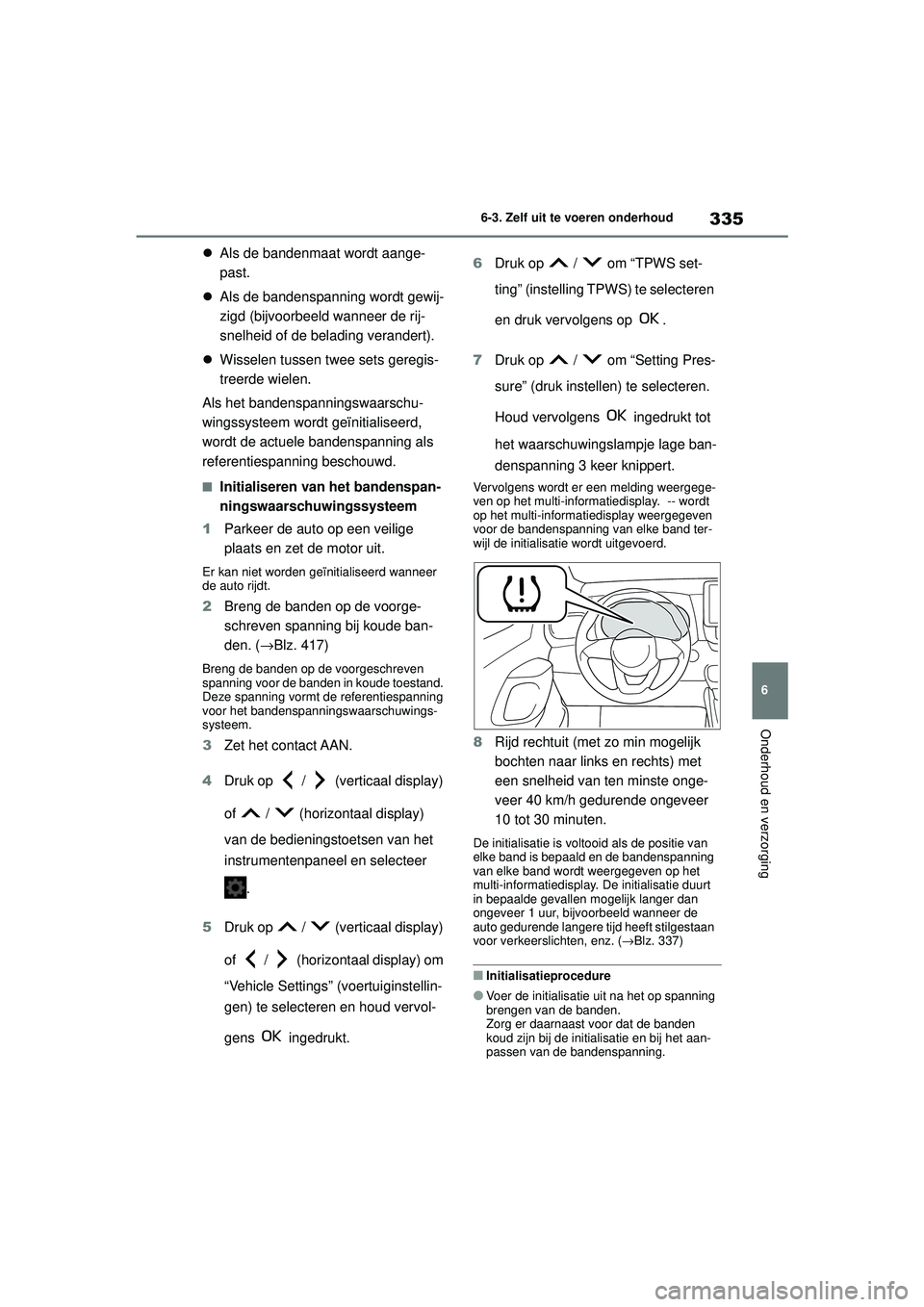

335
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Als de bandenmaat wordt aange-
past.
 Als de bandenspanning wordt gewij-
zigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
 Wisselen tussen twee sets geregis-
treerde wielen.
Als het bandenspanningswaarschu-
wingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet de motor uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 417)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
5 Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en houd vervol-
gens ingedrukt. 6
Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
7 Druk op / om “Setting Pres-
sure” (druk instellen) te selecteren.
Houd vervolgens ingedrukt tot
het waarschuwingslampje lage ban-
denspanning 3 keer knippert.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. -- wordt
op het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band ter-
wijl de initialisatie wordt uitgevoerd.
8Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De initialisatie is vo ltooid als de positie van
elke band is bepaald en de bandenspanning
van elke band wordt weergegeven op het
multi-informatiedisplay. De initialisatie duurt
in bepaalde gevallen mogelijk langer dan
ongeveer 1 uur, bijvoorbeeld wanneer de
auto gedurende langere tijd heeft stilgestaan
voor verkeerslichten, enz. ( →Blz. 337)
■Initialisatieprocedure
●Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
YARIS(HB)_OM_Europe_OMK0001E.book Page 335 Thursday, March 12, 2020 9:10 AM

336
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken,
omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer opnieuw de initi-
alisatie uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het multi-
informatiedisplay, de spanning in een band
daalt, gaat het waarschuwingslampje lage
bandenspanning branden.
■Als het bandenspanningswaarschu-
wingssysteem niet goed is geïnitiali-
seerd
●In de onderstaande situaties duurt het vol-
tooien van de initialisatie mogelijk langer
dan gebruikelijk of is initialisatie niet moge-
lijk. (Normaal gesproken moet er gedu-
rende ongeveer 10 tot 30 minuten met de
auto worden gereden om de initialisatie te
voltooien.) Rijd nog een poosje door als de
initialisatie na ongeveer 30 minuten nog
niet is voltooid.
• Het voltooien van de initialisatie duurt mogelijk langer als er met de auto over een
onverharde weg wordt gereden.
• Als er tijdens de initialisatie achteruit wordt gereden, worden de tijdens de initialisatie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de initiali-
satie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de initialisatie
na ongeveer 1 uur rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
●In de volgende situaties wordt de initialisa-
tie niet gestart of is de initialisatie niet goed
voltooid en werkt het systeem niet goed.
Voer de initialisatieprocedure nogmaals
uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer knippert wanneer
wordt geprobeerd om de initialisatie te
starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de initialisatie gedu-
rende ongeveer 20 minuten met de auto is
gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de initialisatie
niet kan worden voltooid na het uitvoeren
van de bovenstaande procedure.
De bandenspanningssensoren en -zen-
ders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren.
De identificatiecodes kunnen worden
geregistreerd via van het multi-
informatiedisplay.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet zonder eerst de
banden op de voorgeschreven spanning te
brengen. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes
YARIS(HB)_OM_Europe_OMK0001E.book Page 336 Thursday, March 12, 2020 9:10 AM

337
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en druk vervol-
gens op .
3 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
4 Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De registratie is voltooid wanneer het waar-
schuwingslampje lage bandenspanning
dooft en de bandenspanning van elke band
wordt weergegeven op het multi-informatie-
display.
De registratie duurt in bepaalde gevallen
mogelijk langer dan ongeveer 1 uur, bijvoor-
beeld wanneer de auto gedurende langere
tijd heeft stilgestaan voor verkeerslichten,
enz. ( →Blz. 337)
Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatiecodes
hebt geregistreerd. ( →Blz. 335)
■Bij het registreren van identificatieco-
des
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Zet, om de identificatiecoderegistratie te
annuleren nadat deze is gestart, het con-
tact UIT voordat u gaat rijden.
Als er met de auto wordt gereden nadat de
identificatiecoderegistra tie is gestart, start
dan de identificatiecoderegistratieproce-
dure nogmaals om de registratie te annule-
ren en zet het contact vóór het rijden UIT.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
(Normaal gesproken moet er gedurende
ongeveer 10 tot 30 minuten met de auto
worden gereden om de identificatiecodere-
gistratie te voltooien.)
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
YARIS(HB)_OM_Europe_OMK0001E.book Page 337 Thursday, March 12, 2020 9:10 AM

338
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
• Het voltooien van de registratie duurt mogelijk langer dan gebruikelijk als er met
de auto over een onverharde weg wordt
gereden.
• Als er tijdens de regi stratie achteruit wordt
gereden, worden de tijdens de registratie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de registra-
tie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
• Als er zich in of vlakbij de auto een velg met een gemonteerde bandenspannings-
sensor en -zender bevindt, is de registratie
van de identificatiecodes voor de gemon-
teerde velgen wellic ht niet mogelijk.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de identifica-
tiecoderegistratie na ongeveer 1 uur rijden
niet is voltooid en voer vervolgens de identifi-
catiecoderegistratieprocedure nogmaals uit.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
Uw auto is uitgerust met een banden-
spanningswaarsch uwingssysteem
waarmee door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige identificatie-
codes kunnen worden geregistreerd
voor een tweede wielenset, bijvoor-
beeld een set winterbanden.
Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het ban-
denspanningswaarschuwingssysteem.
■Bedrijfscondities voor de functie
 Deze functie voert de wijzigen van
de wielenset alleen uit als een
tweede wielenset is geregistreerd.
Als er geen tweede wielenset is
geregistreerd, wordt er niets gewij-
zigd wanneer deze functie in het
menu wordt geselecteerd.
 Alleen een wijziging tussen beide
geregistreerde wielensets is moge-
lijk. De wielensets kunnen niet wor-
den gemengd.
■Wijzigen van wielenset
1 Laat de gewenste wielenset onder
de auto monteren.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
Wielenset selecteren
YARIS(HB)_OM_Europe_OMK0001E.book Page 338 Thursday, March 12, 2020 9:10 AM

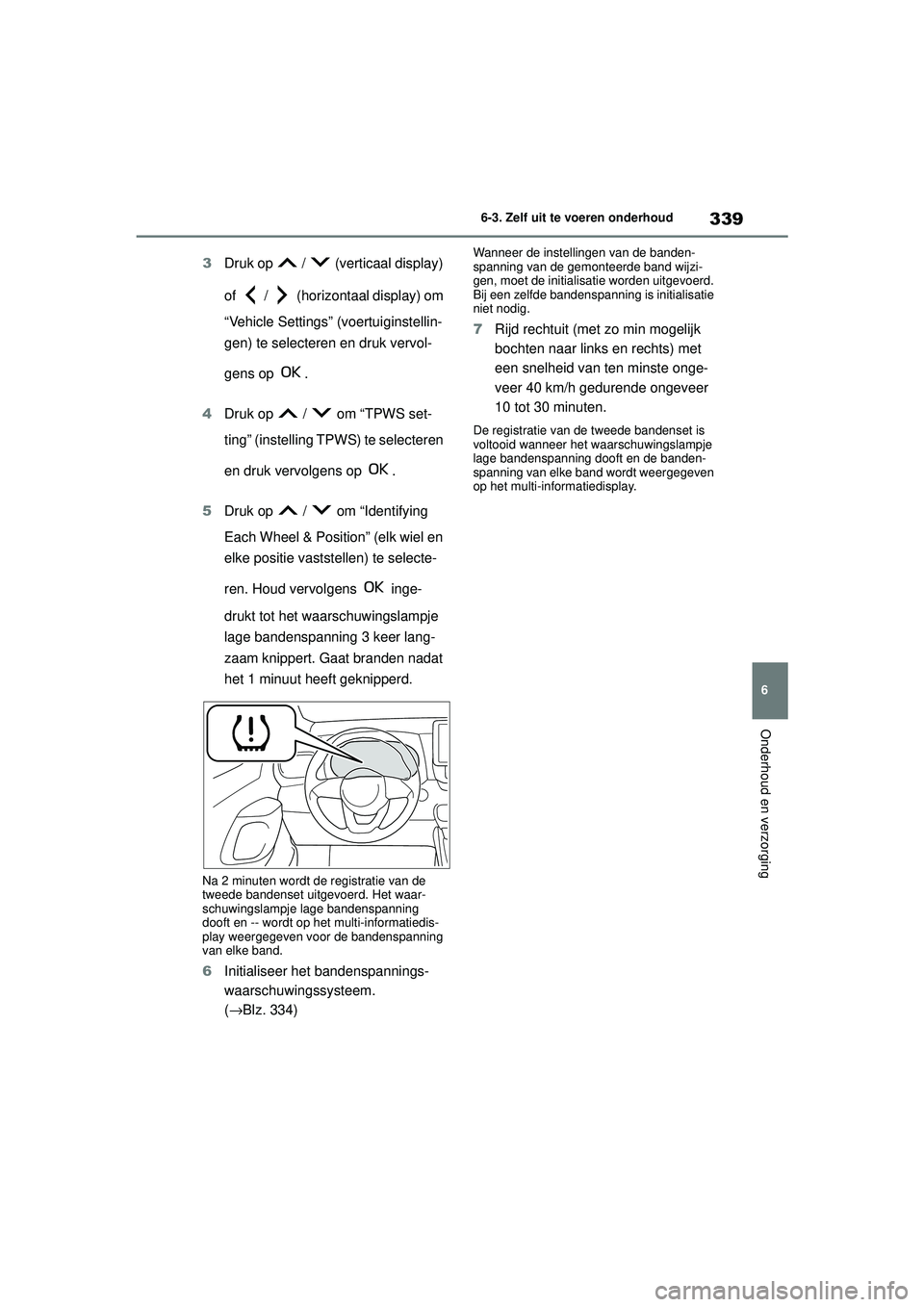

339
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en druk vervol-
gens op .
4 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
5 Druk op / om “Identifying
Each Wheel & Position” (elk wiel en
elke positie vaststellen) te selecte-
ren. Houd vervolgens inge-
drukt tot het waarschuwingslampje
lage bandenspanning 3 keer lang-
zaam knippert. Gaat branden nadat
het 1 minuut heeft geknipperd.
Na 2 minuten wordt de registratie van de
tweede bandenset uitgevoerd. Het waar-
schuwingslampje lage bandenspanning
dooft en -- wordt op het multi-informatiedis-
play weergegeven voor de bandenspanning
van elke band.
6Initialiseer het bandenspannings-
waarschuwingssysteem.
(→Blz. 334)
Wanneer de instellingen van de banden-
spanning van de gemonteerde band wijzi-
gen, moet de initialisatie worden uitgevoerd.
Bij een zelfde bandenspanning is initialisatie
niet nodig.
7 Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De registratie van de tweede bandenset is
voltooid wanneer het waarschuwingslampje
lage bandenspanning dooft en de banden-
spanning van elke band wordt weergegeven
op het multi-informatiedisplay.
YARIS(HB)_OM_Europe_OMK0001E.book Page 339 Thursday, March 12, 2020 9:10 AM

368
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Laadstroomcontrolelampje*
*: Dit lampje brandt op het multi-informatiedisplay.
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lampjes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzakelijkerwijs
een defect in het systeem aanwezig. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwings- lampjeDetails/handelingen
Geeft het volgende aan:
Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de koelvloeistof temperatuur extreem hoog is
→ Breng de auto zo snel mogelijk op een veilige plaats tot stilstand.
Oplossing ( →Blz. 405)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 368 Thursday, March 12, 2020 9:10 AM
