2020 TOYOTA YARIS HATCHBACK display

249
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
voertuig of object wordt gesignaleerd. Druk
op om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als er een storing in een sensor aanwezig
is of het systeem tijdelijk niet kan worden
gebruikt.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Als het contact UIT wordt gezet.
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren:
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als een sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer een sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een
sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Als er een auto snel van achteren nadert
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
YARIS(HB)_OM_Europe_OMK0001E.book Page 249 Thursday, March 12, 2020 9:10 AM

251
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertuigen
die achterlangs rijden) worden gelijktij-
dig ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 94, 100)
1 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel, selecteer
en druk op .
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 84) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto
tijdens het rijden.
Afhankelijk van de auto en de conditie van
de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogel ijkheden van senso-
ren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rij-
den.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-
systeem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
YARIS(HB)_OM_Europe_OMK0001E.book Page 251 Thursday, March 12, 2020 9:10 AM

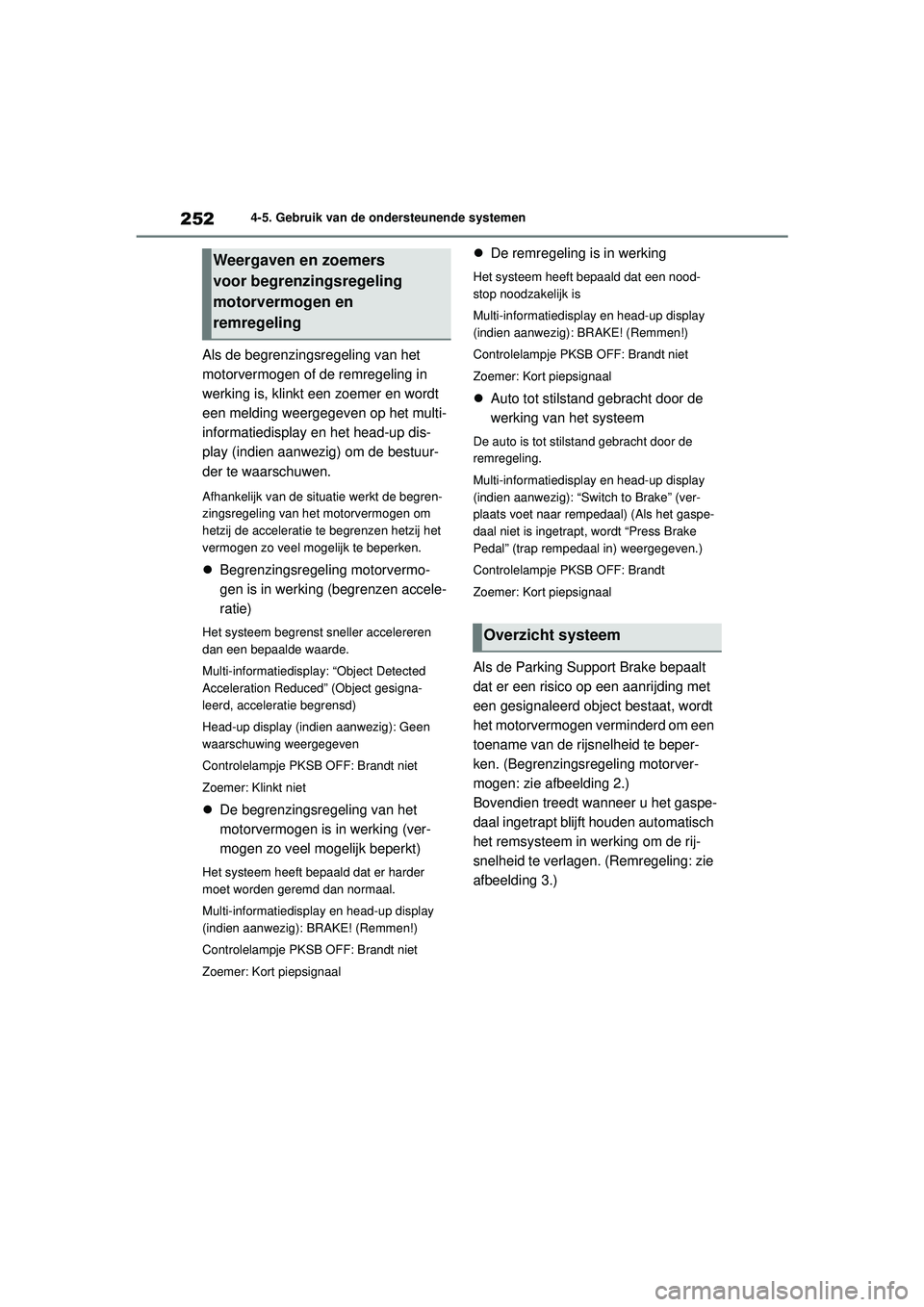

252
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Als de begrenzingsregeling van het
motorvermogen of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het multi-
informatiedisplay en het head-up dis-
play (indien aanwezig) om de bestuur-
der te waarschuwen.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het motorvermogen om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
Begrenzingsregeling motorvermo-
gen is in werking (begrenzen accele-
ratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected
Acceleration Reduced” (Object gesigna-
leerd, acceleratie begrensd)
Head-up display (indien aanwezig): Geen
waarschuwing weergegeven
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
motorvermogen is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Multi-informatiedisplay en head-up display
(indien aanwezig): “Switch to Brake” (ver-
plaats voet naar rempedaal) (Als het gaspe-
daal niet is ingetrapt, wordt “Press Brake
Pedal” (trap rempedaal in) weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt
dat er een risico op een aanrijding met
een gesignaleerd object bestaat, wordt
het motorvermogen verminderd om een
toename van de rijsnelheid te beper-
ken. (Begrenzingsregeling motorver-
mogen: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspe-
daal ingetrapt blijft houden automatisch
het remsysteem in werking om de rij-
snelheid te verlagen. (Remregeling: zie
afbeelding 3.)
Weergaven en zoemers
voor begrenzingsregeling
motorvermogen en
remregeling
Overzicht systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 252 Thursday, March 12, 2020 9:10 AM

254
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( →Blz. 251) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF brandt
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld waterdruppels, ijs,
sneeuw of vuil. Verwijder dit van de sensor
om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Mogelijk is het systeem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
( → Blz. 254)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
YARIS(HB)_OM_Europe_OMK0001E.book Page 254 Thursday, March 12, 2020 9:10 AM

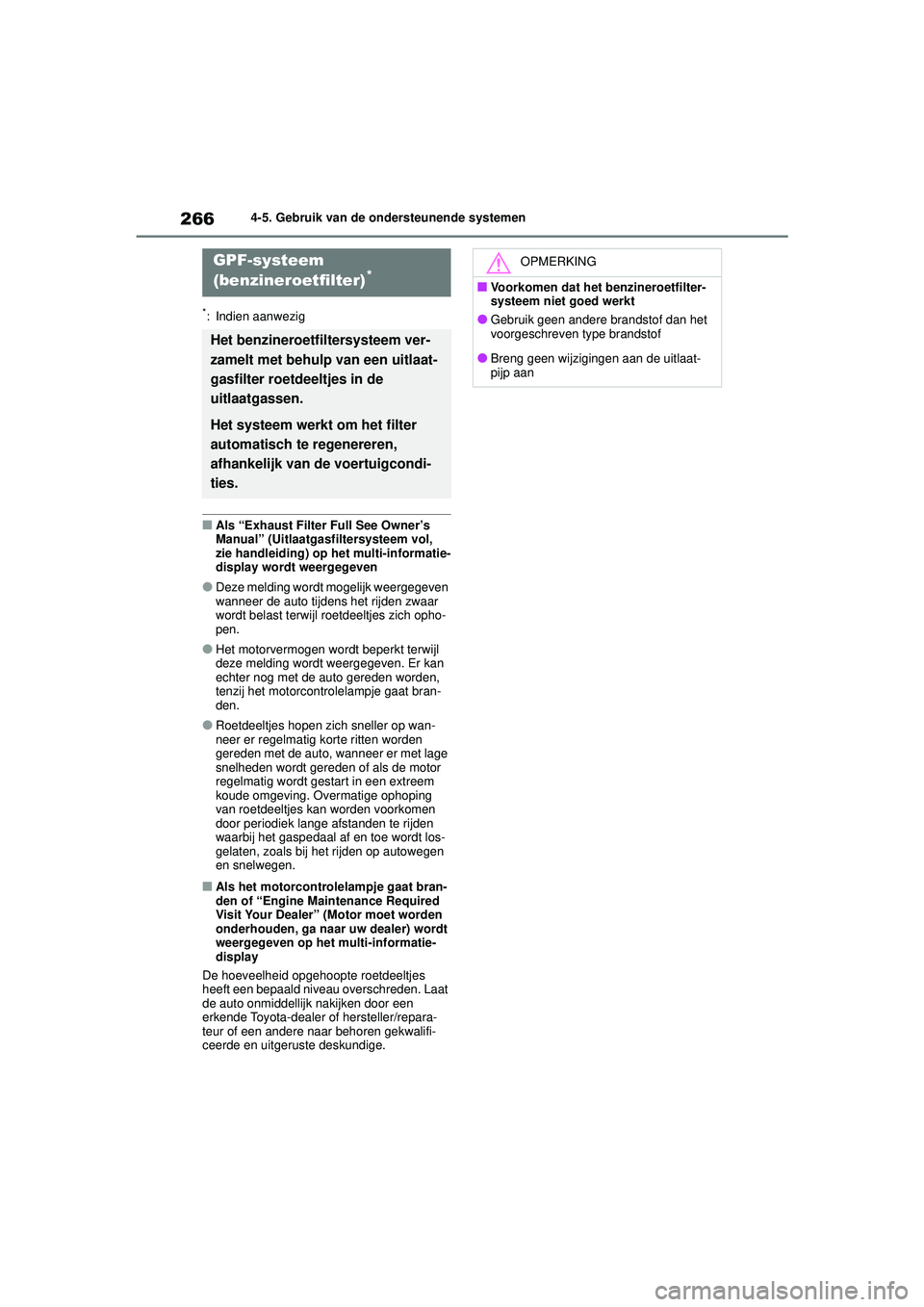

266
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het motorvermogen wordt beperkt terwijl
deze melding wordt weergegeven. Er kan
echter nog met de auto gereden worden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als de motor
regelmatig wordt gestart in een extreem
koude omgeving. Overmatige ophoping
van roetdeeltjes kan worden voorkomen
door periodiek lange afstanden te rijden
waarbij het gaspedaal af en toe wordt los-
gelaten, zoals bij het rijden op autowegen
en snelwegen.
■Als het motorcontrolelampje gaat bran-
den of “Engine Maintenance Required
Visit Your Dealer” (Motor moet worden
onderhouden, ga naar uw dealer) wordt
weergegeven op het multi-informatie-
display
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de
uitlaatgassen.
Het systeem werkt om het filter
automatisch te regenereren,
afhankelijk van de voertuigcondi-
ties.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
YARIS(HB)_OM_Europe_OMK0001E.book Page 266 Thursday, March 12, 2020 9:10 AM

268
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Secondary Collision Brake
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/Trailer Sway Control in
werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/Trailer Sway Control
in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van de motor naar de wie-
len beperken. Als u op drukt om het
systeem uit te schakelen, kunt u de auto
waarschijnlijk gemakkeli jker los krijgen door
te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedis-
play weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen. “Traction Control Turned OFF” (Traction
Control uitgeschakeld)
■Uitschakelen van de TRC, VSC en Trai-
ler Sway Control
Schakel de TRC, VSC en Trailer Sway Con-
trol uit door langer dan 3 seconden
ingedrukt te houden terwijl de auto stilstaat.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( →Blz. 202)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 268 Thursday, March 12, 2020 9:10 AM

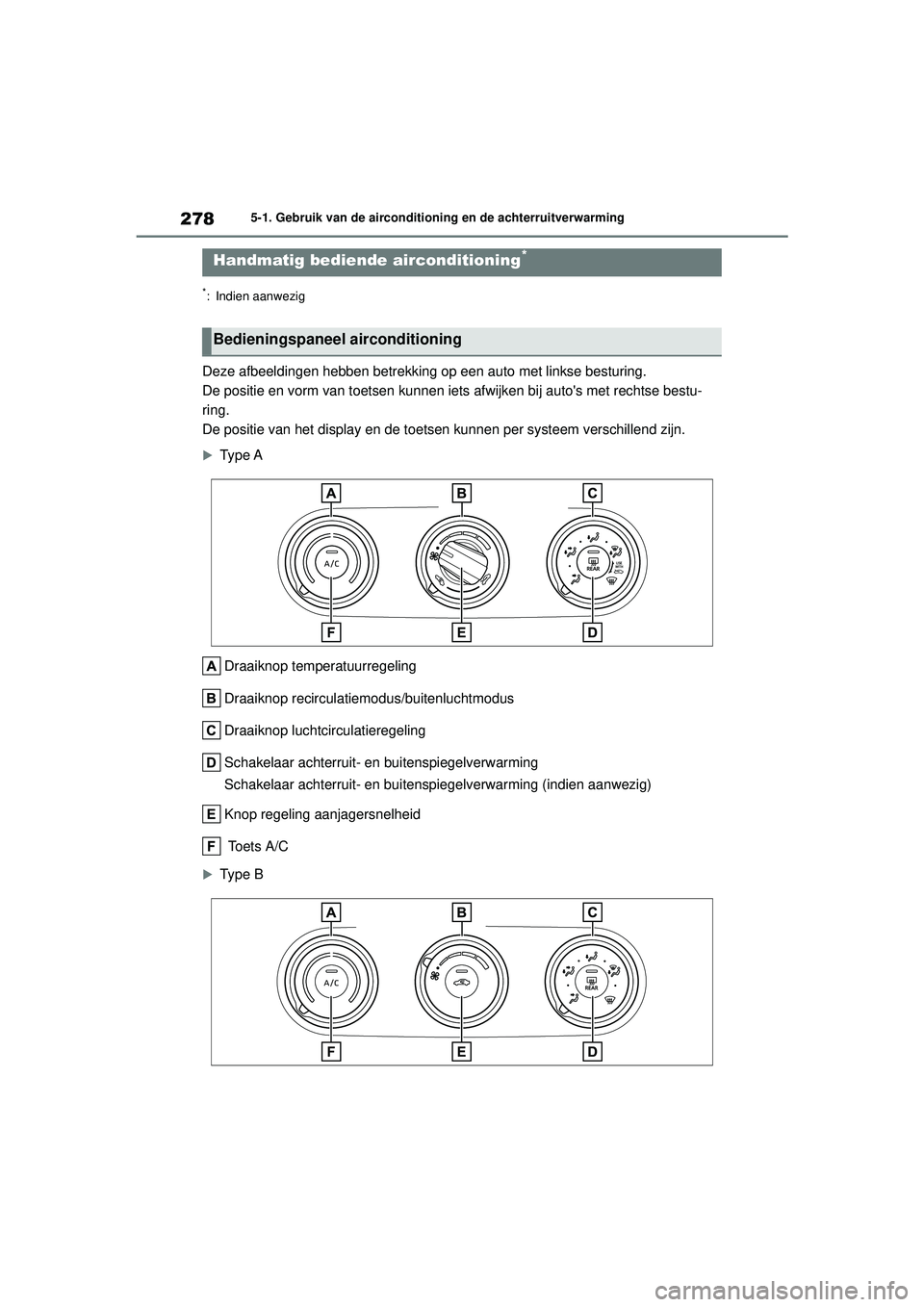

278
YARIS(HB) handleiding_Europa_MK0001_nl
5-1. Gebruik van de airconditioning en de achterruitverwarming
5-1.Gebruik van de airconditioning en de achterruitverwarming
*: Indien aanwezig
Deze afbeeldingen hebben betrekking op een auto met linkse besturing.
De positie en vorm van toetsen kunnen iets afwijken bij auto's met rechtse bestu-
ring.
De positie van het display en de toetsen kunnen per systeem verschillend zijn.
Type A
Draaiknop temperatuurregeling
Draaiknop recirculatie modus/buitenluchtmodus
Draaiknop luchtcirculatieregeling
Schakelaar achterruit- en buitenspiegelverwarming
Schakelaar achterruit- en buitenspiegelverwarming (indien aanwezig)
Knop regeling aanjagersnelheid
Toets A/C
Type B
Handmatig bediende airconditioning*
Bedieningspaneel airconditioning
YARIS(HB)_OM_Europe_OMK0001E.book Page 278 Thursday, March 12, 2020 9:10 AM

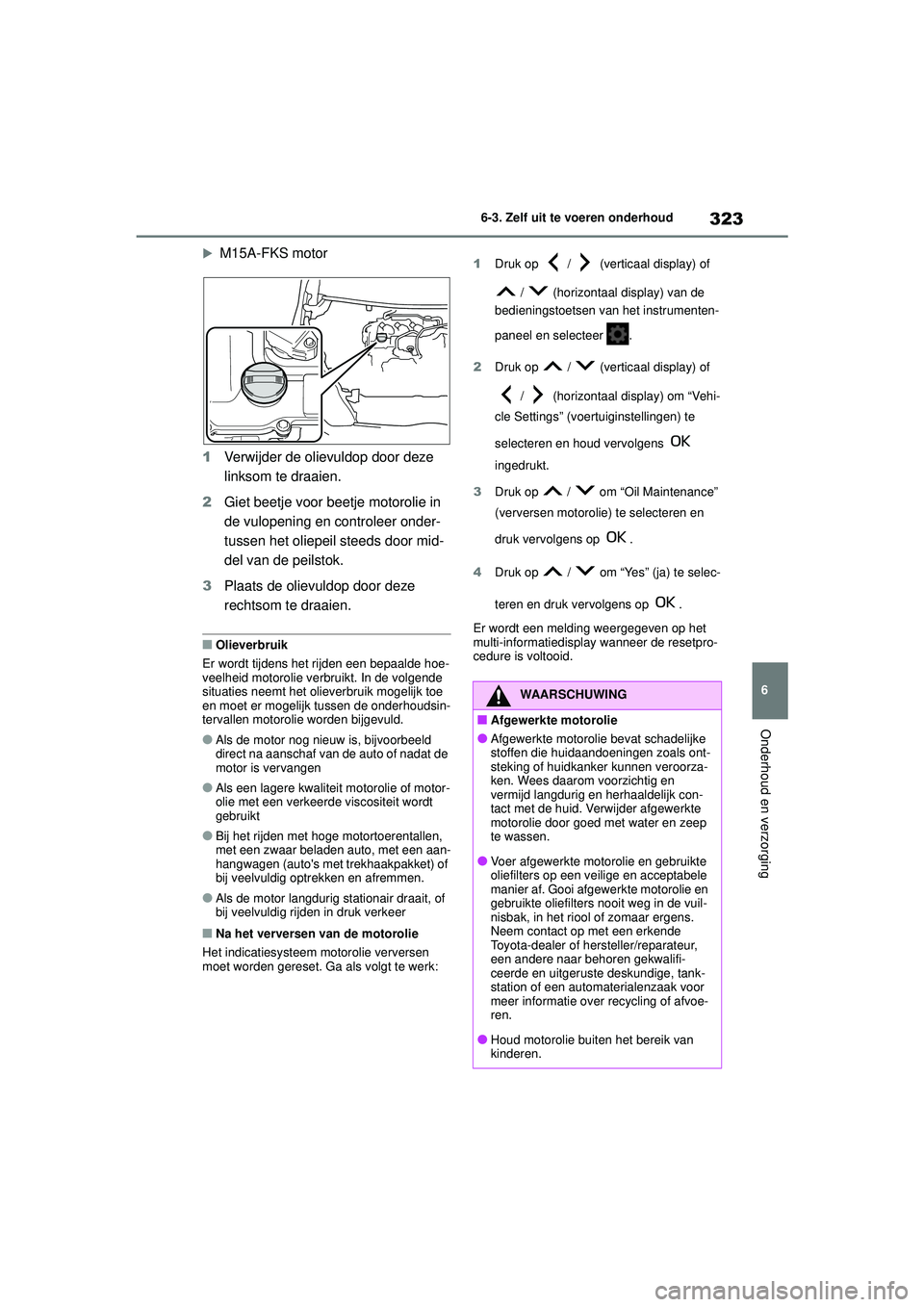

323
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
M15A-FKS motor
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen (auto's met trekhaakpakket) of
bij veelvuldig optrekken en afremmen.
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Na het verversen van de motorolie
Het indicatiesysteem motorolie verversen
moet worden gereset. Ga als volgt te werk: 1
Druk op / (verticaal display) of
/ (horizontaal display) van de
bedieningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op / (verticaal display) of
/ (horizontaal display) om “Vehi-
cle Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
3 Druk op / om “Oil Maintenance”
(verversen motorolie) te selecteren en
druk vervolgens op .
4 Druk op / om “Yes” (ja) te selec-
teren en druk vervolgens op .
Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer de resetpro-
cedure is voltooid.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
YARIS(HB)_OM_Europe_OMK0001E.book Page 323 Thursday, March 12, 2020 9:10 AM
