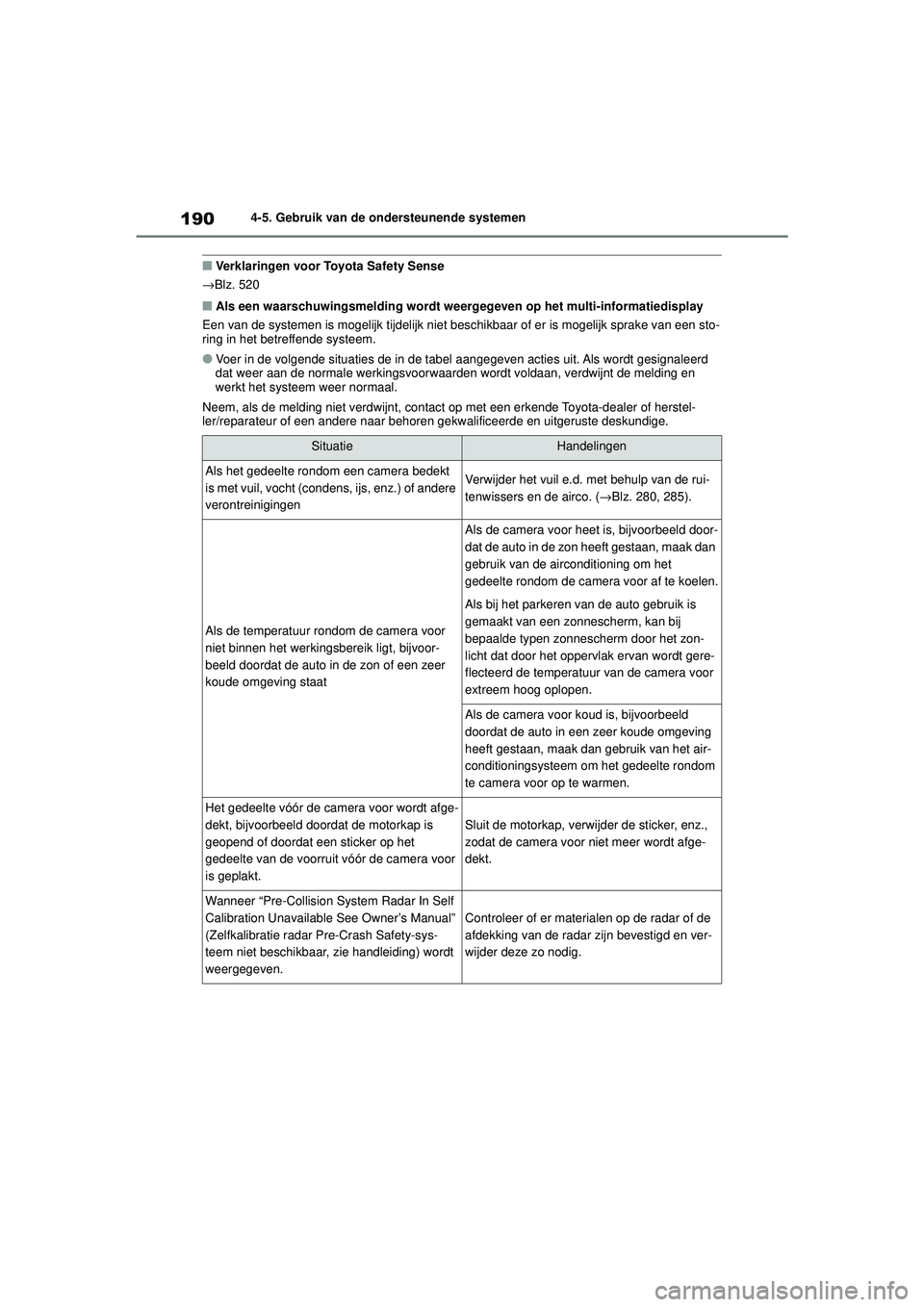

2020 TOYOTA YARIS HATCHBACK display

190
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Verklaringen voor Toyota Safety Sense
→ Blz. 520
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de tabe l aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
SituatieHandelingen
Als het gedeelte rondom een camera bedekt
is met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenVerwijder het vuil e.d. met behulp van de rui-
tenwissers en de airco. (→Blz. 280, 285).
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt afge-
dekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
Wanneer “Pre-Collision System Radar In Self
Calibration Unavailabl e See Owner’s Manual”
(Zelfkalibratie radar Pre-Crash Safety-sys-
teem niet beschikbaar, zie handleiding) wordt
weergegeven.
Controleer of er materialen op de radar of de
afdekking van de radar zijn bevestigd en ver-
wijder deze zo nodig.
YARIS(HB)_OM_Europe_OMK0001E.book Page 190 Thursday, March 12, 2020 9:10 AM

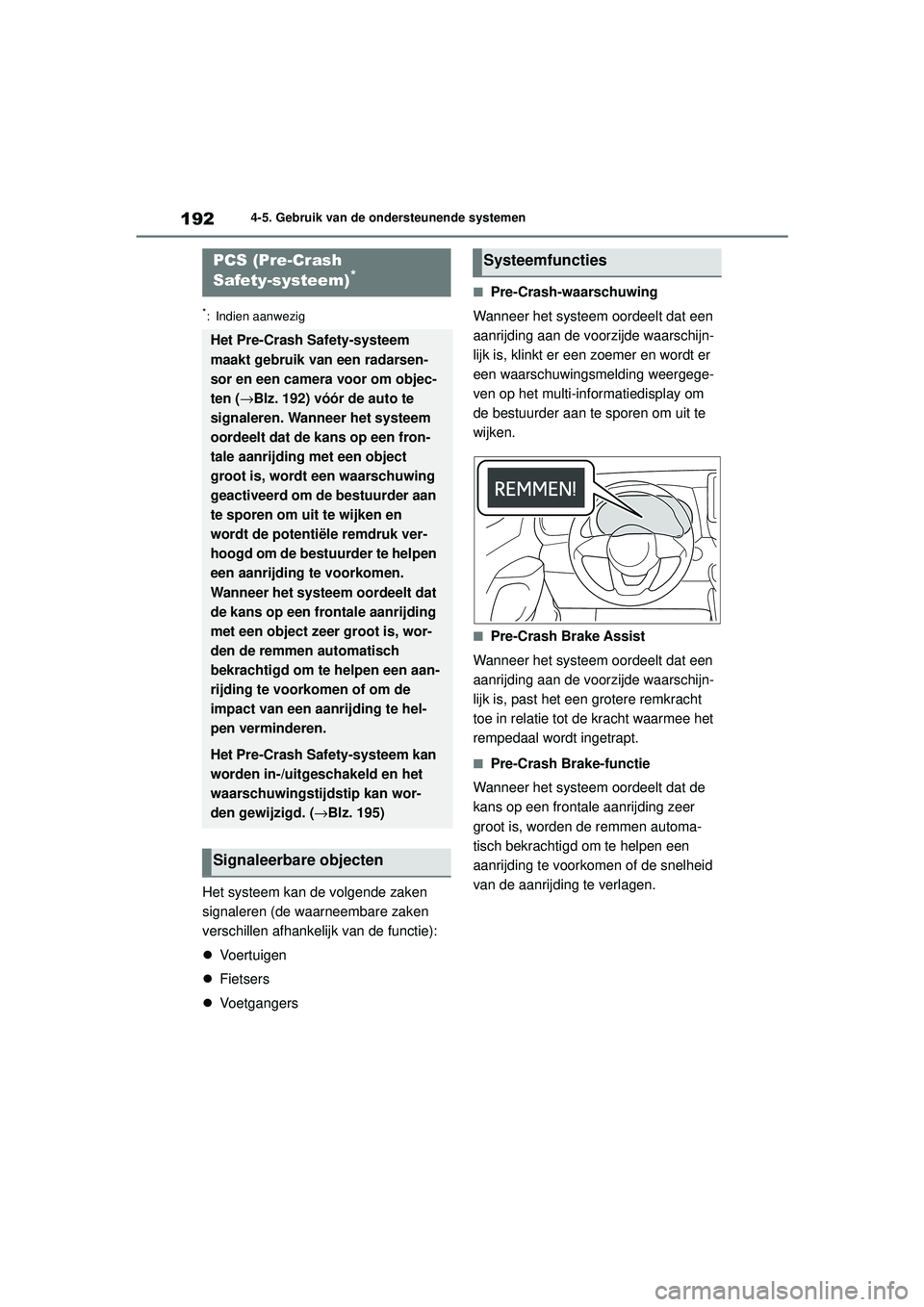

192
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren (de waarneembare zaken
verschillen afhankelijk van de functie):
Voertuigen
 Fietsers
 Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-informatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Brake-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsen-
sor en een camera voor om objec-
ten ( →Blz. 192) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een fron-
tale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en
wordt de potentiële remdruk ver-
hoogd om de bestuurder te helpen
een aanrijding te voorkomen.
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
met een object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan wor-
den gewijzigd. ( →Blz. 195)
Signaleerbare objecten
Systeemfuncties
YARIS(HB)_OM_Europe_OMK0001E.book Page 192 Thursday, March 12, 2020 9:10 AM

195
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→Blz. 422) van het multi-informa-
tiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(→Blz. 422) van het multi-informatiedis-
play.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
WAARSCHUWING
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijs tijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van in stellingen van
het Pre-Crash Safety-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 195 Thursday, March 12, 2020 9:10 AM

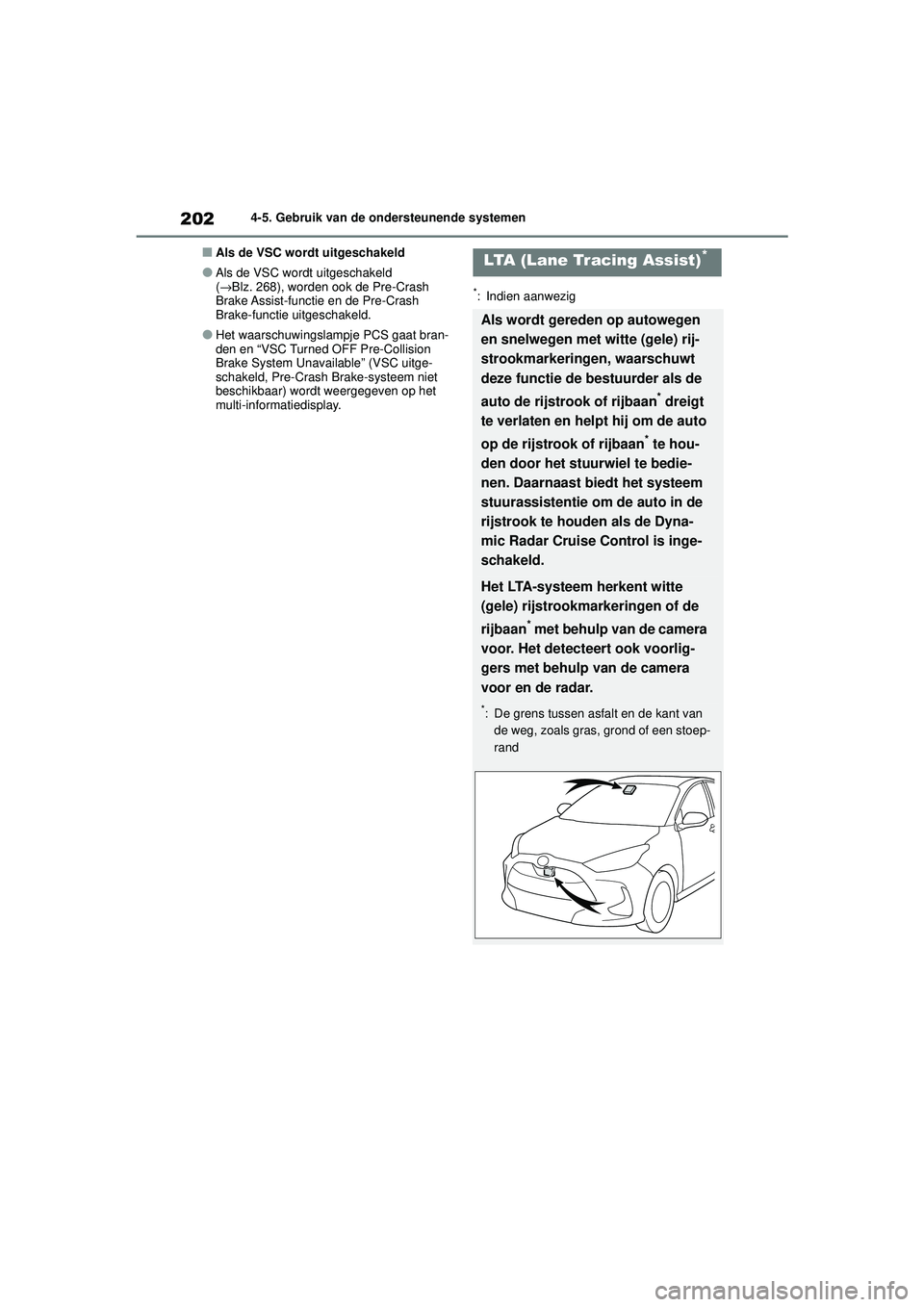

202
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld
(→ Blz. 268), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat bran-
den en “VSC Turned OFF Pre-Collision
Brake System Unavailable” (VSC uitge-
schakeld, Pre-Crash Brake-systeem niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay.
*: Indien aanwezig
LTA (Lane Tracing Assist)*
Als wordt gereden op autowegen
en snelwegen met witte (gele) rij-
strookmarkeringen, waarschuwt
deze functie de bestuurder als de
auto de rijstrook of rijbaan
* dreigt
te verlaten en helpt hij om de auto
op de rijstrook of rijbaan
* te hou-
den door het stuurwiel te bedie-
nen. Daarnaast biedt het systeem
stuurassistentie om de auto in de
rijstrook te houden als de Dyna-
mic Radar Cruise Control is inge-
schakeld.
Het LTA-systeem herkent witte
(gele) rijstrookmarkeringen of de
rijbaan
* met behulp van de camera
voor. Het detecteert ook voorlig-
gers met behulp van de camera
voor en de radar.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoep-
rand
YARIS(HB)_OM_Europe_OMK0001E.book Page 202 Thursday, March 12, 2020 9:10 AM

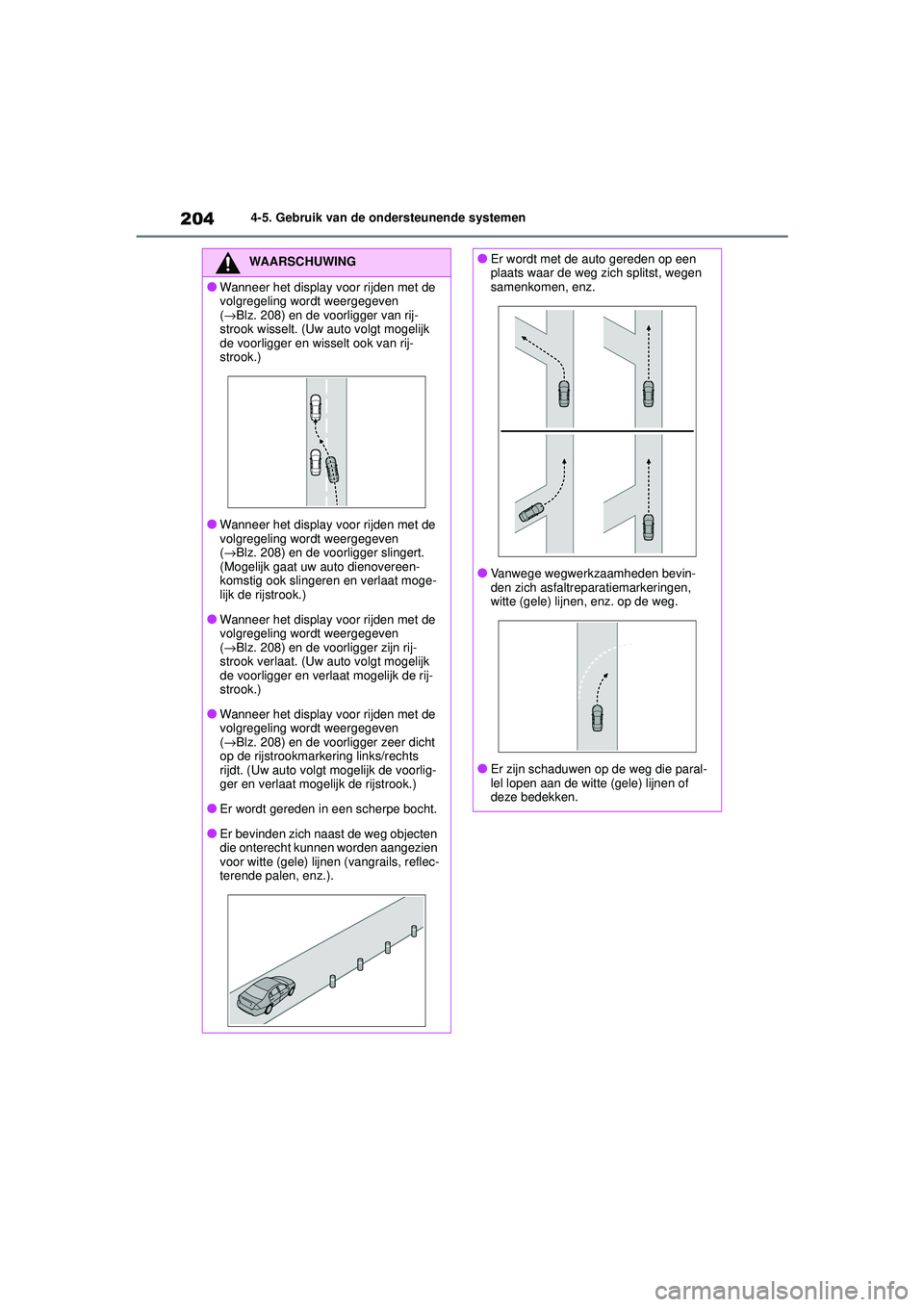

204
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
(→ Blz. 208) en de voorligger van rij-
strook wisselt. (Uw auto volgt mogelijk
de voorligger en wisselt ook van rij-
strook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
( → Blz. 208) en de voorligger slingert.
(Mogelijk gaat uw auto dienovereen-
komstig ook slingeren en verlaat moge-
lijk de rijstrook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
( → Blz. 208) en de voorligger zijn rij-
strook verlaat. (Uw auto volgt mogelijk
de voorligger en verlaat mogelijk de rij-
strook.)
●Wanneer het display voor rijden met de
volgregeling wordt weergegeven
( → Blz. 208) en de voorligger zeer dicht
op de rijstrookmarkering links/rechts
rijdt. (Uw auto volgt mogelijk de voorlig-
ger en verlaat mogelijk de rijstrook.)
●Er wordt gereden in een scherpe bocht.
●Er bevinden zich naast de weg objecten
die onterecht kunnen worden aangezien
voor witte (gele) lij nen (vangrails, reflec-
terende palen, enz.).
●Er wordt met de auto gereden op een
plaats waar de weg zich splitst, wegen
samenkomen, enz.
●Vanwege wegwerkzaamheden bevin-
den zich asfaltreparatiemarkeringen,
witte (gele) lijnen, enz. op de weg.
●Er zijn schaduwen op de weg die paral-
lel lopen aan de witte (gele) lijnen of
deze bedekken.
YARIS(HB)_OM_Europe_OMK0001E.book Page 204 Thursday, March 12, 2020 9:10 AM

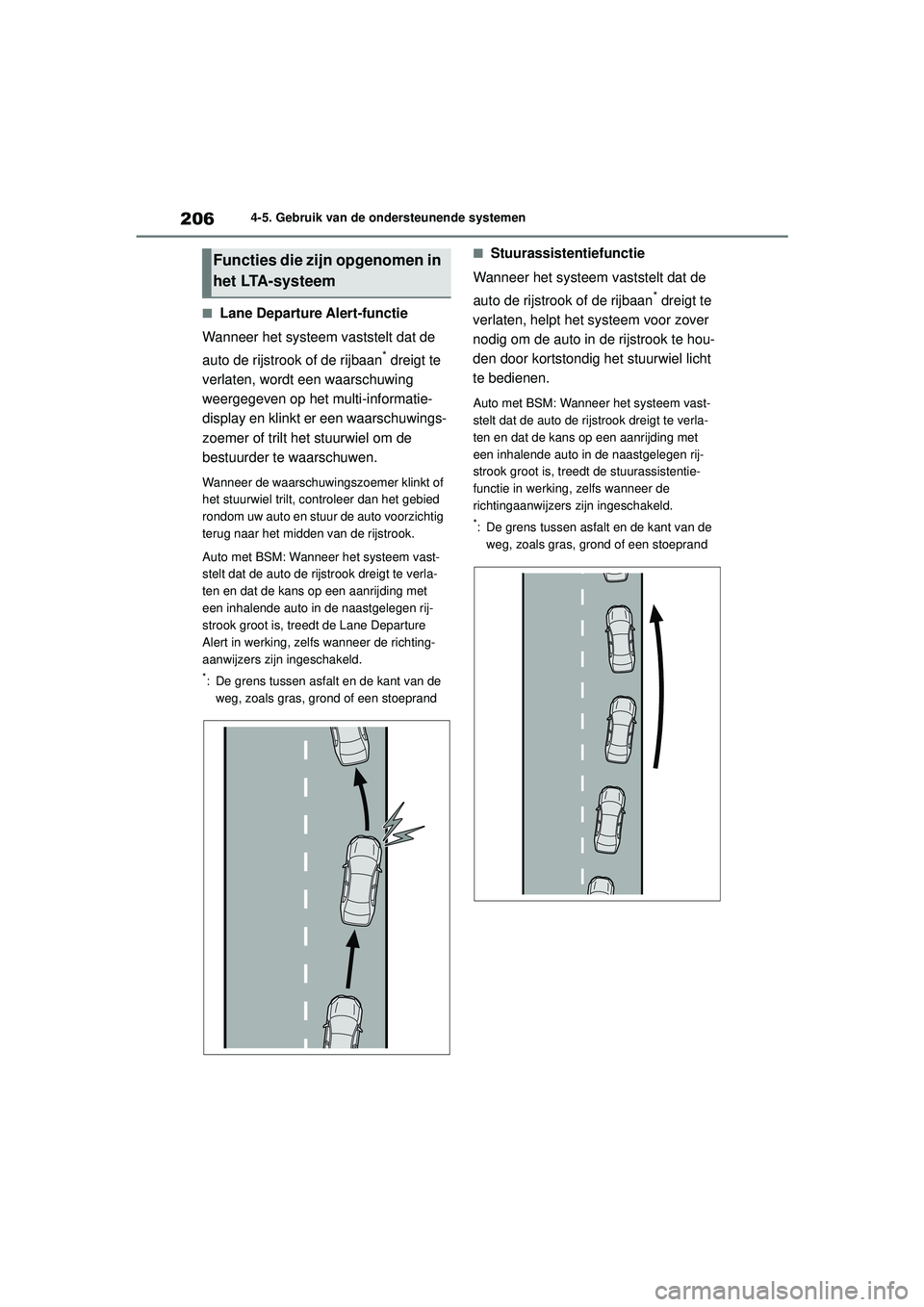

206
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Lane Departure Alert-functie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, wordt een waarschuwing
weergegeven op het multi-informatie-
display en klinkt er een waarschuwings-
zoemer of trilt het stuurwiel om de
bestuurder te waarschuwen.
Wanneer de waarschuwingszoemer klinkt of
het stuurwiel trilt, controleer dan het gebied
rondom uw auto en stuur de auto voorzichtig
terug naar het midden van de rijstrook.
Auto met BSM: Wanneer het systeem vast-
stelt dat de auto de rijstrook dreigt te verla-
ten en dat de kans op een aanrijding met
een inhalende auto in de naastgelegen rij-
strook groot is, treedt de Lane Departure
Alert in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
■Stuurassistentiefunctie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, helpt het systeem voor zover
nodig om de auto in de rijstrook te hou-
den door kortstondig het stuurwiel licht
te bedienen.
Auto met BSM: Wanneer het systeem vast-
stelt dat de auto de rijstrook dreigt te verla-
ten en dat de kans op een aanrijding met
een inhalende auto in de naastgelegen rij-
strook groot is, treedt de stuurassistentie-
functie in werking, zelfs wanneer de
richtingaanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
Functies die zijn opgenomen in
het LTA-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 206 Thursday, March 12, 2020 9:10 AM

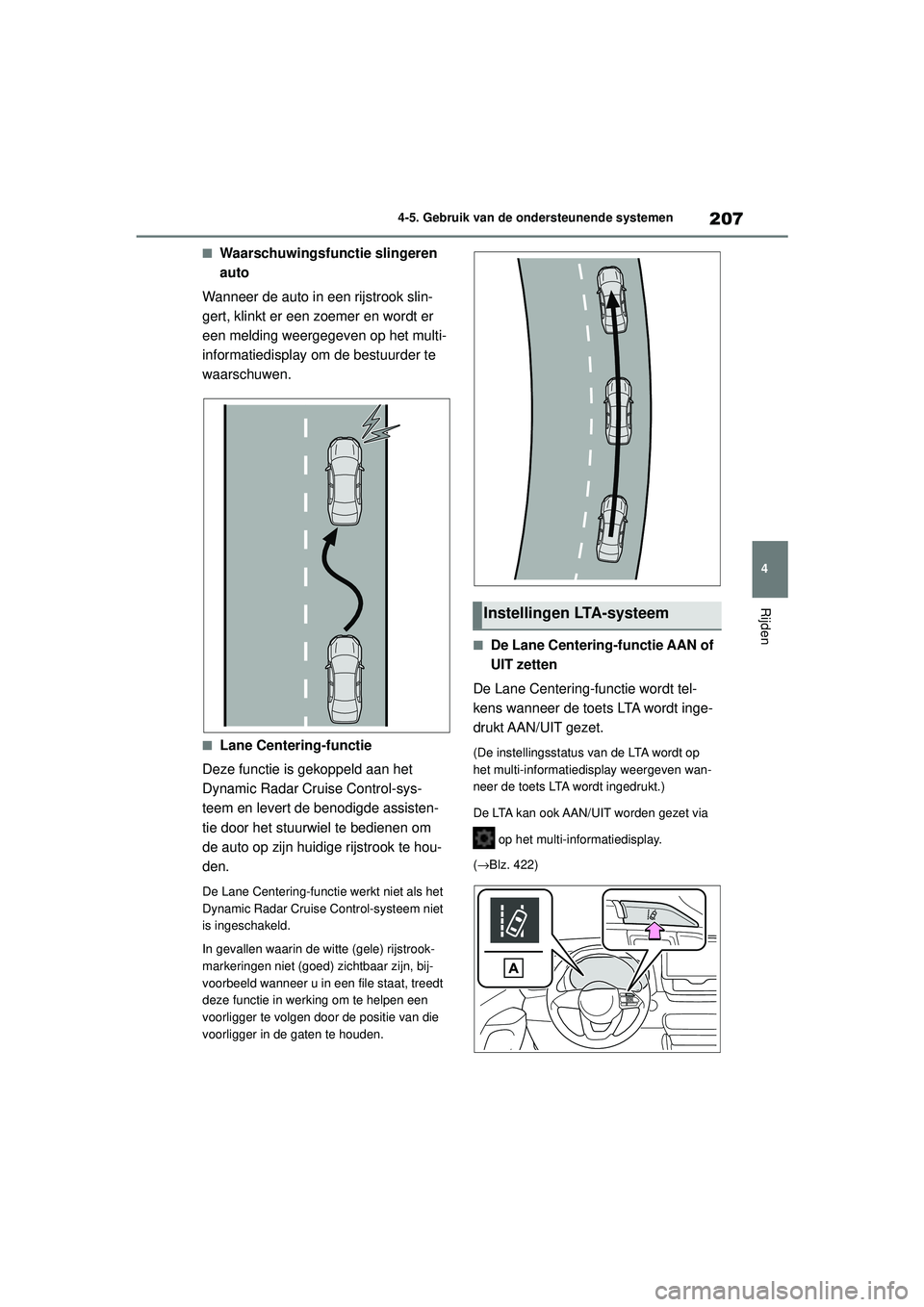

207
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Waarschuwingsfunctie slingeren
auto
Wanneer de auto in een rijstrook slin-
gert, klinkt er een zoemer en wordt er
een melding weergegeven op het multi-
informatiedisplay om de bestuurder te
waarschuwen.
■Lane Centering-functie
Deze functie is gekoppeld aan het
Dynamic Radar Cruise Control-sys-
teem en levert de benodigde assisten-
tie door het stuurwiel te bedienen om
de auto op zijn huidige rijstrook te hou-
den.
De Lane Centering-functie werkt niet als het
Dynamic Radar Cruise Control-systeem niet
is ingeschakeld.
In gevallen waarin de witte (gele) rijstrook-
markeringen niet (goed) zichtbaar zijn, bij-
voorbeeld wanneer u in een file staat, treedt
deze functie in werking om te helpen een
voorligger te volgen door de positie van die
voorligger in de gaten te houden.
■De Lane Centering-functie AAN of
UIT zetten
De Lane Centering-functie wordt tel-
kens wanneer de toets LTA wordt inge-
drukt AAN/UIT gezet.
(De instellingsstatus van de LTA wordt op
het multi-informatiedisplay weergeven wan-
neer de toets LTA wordt ingedrukt.)
De LTA kan ook AAN/UIT worden gezet via
op het multi-informatiedisplay.
( → Blz. 422)
Instellingen LTA-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 207 Thursday, March 12, 2020 9:10 AM

208
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen

Lane Centering-functie aan “LTA Steering Assist Active Lane
Centering Active” (Active Lane Cen-
tering-functie van de LTA-stuuras-
sistentie ingeschakeld)
Lane Centering-functie uit
“LTA Steering Assist Active” (LTA-
stuurassistentie ingeschakeld)
■LTA-systeem uitschakelen
Houd de toets LTA ingedrukt.
Het controlelampje LTA dooft wanneer de
LTA wordt uitgeschakeld.
Druk nogmaals op de toets om het systeem
weer in te schakelen.
De LTA wordt ingeschakeld telkens wanneer
het contact AAN wordt gezet.
De Lane Centering-functie blijft echter de
status (AAN/UIT) houden die de functie had
voordat het contact UIT werd gezet.
Controlelampje LTA
Aan de hand van de verlichtingsstatus van
de indicator wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus van het sys-
teem.
Brandt wit: LTA-systeem is in werking. Brandt groen: De stuurassistentie van de
stuurassistentiefunctie of de Lane Cente-
ring-functie is in werking.
Knippert oranje: Lane Departure Alert-func-
tie is in werking.
Display werking van ondersteuning
stuurwielbediening
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.
Geeft aan dat de stuurassistentie van de
stuurassistentiefunctie of de Lane Cente-
ring-functie in werking is.
Beide buitenkanten van de rijstrook worden
weergegeven: Geeft aan dat de stuurwielas-
sistentie van de Lane Centering-functie in
werking is.
Eén buitenkant van de rijstrook wordt weer-
gegeven: Geeft aan dat de stuurwielassis-
tentie van de stuurassistentiefunctie in
werking is.
Beide buitenkanten van de rijstrook knippe-
ren: Waarschuwt de bestuurder dat hij in
actie moet komen om in het midden van de
rijstrook te blijven (
Lane Centering-functie).
Display rijden met de volgregeling
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.
Geeft aan dat de stuurassistentie van de
Lane Centering-functie in werking is door de
positie van de voorligger in de gaten te hou-
den.
Wanneer het display voor rijden met de volg-
regeling wordt weergegeven en de voorlig-
ger in beweging is, beweegt uw auto zich
mogelijk op dezelfde wijze. Houd uw omge-
ving altijd goed in de gaten te houden en
bedien indien nodig het stuurwiel om de rij-
richting van de auto te corrigeren en de vei-
ligheid te garanderen.
Meldingen op het multi-
informatiedisplay
YARIS(HB)_OM_Europe_OMK0001E.book Page 208 Thursday, March 12, 2020 9:10 AM
