2020 TOYOTA YARIS HATCHBACK display

161
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
Rijden
Multidrive CVT
1 Breng de auto volledig tot stilstand.
2 Activeer de parkeerrem ( →Blz. 171)
en zet de selectiehendel in stand P.
Controleer of het waarschuwingslampje van
de parkeerrem brandt.
3 Druk op de startknop.
De verbrandingsmotor stopt en de weergave
van het instrumentenpaneel dooft.
4Laat het rempedaal los en contro-
leer of ACCESSORY (stand ACC)
of IGNITION ON (contact AAN) niet
wordt weergegeven op het multi-
informatiedisplay.
Handgeschakelde transmissie
1 Breng de auto volledig tot stilstand.
2 Activeer de parkeerrem wanneer
deze in de stand voor handmatige
bediening staat. ( →Blz. 171)
Controleer of het waarschuwingslampje van
de parkeerrem brandt.
3Zet de selectiehendel in stand N.
(→Blz. 168)
4 Druk op de startknop.
De verbrandingsmotor stopt en de weergave
van het instrumentenpaneel dooft.
5Laat het rempedaal los en contro-
leer of ACCESSORY (stand ACC)
of IGNITION ON (contact AAN) niet
wordt weergegeven op het multi-
informatiedisplay.
WAARSCHUWING
■Bij het starten van de motor
Start de motor altijd terwijl u in de bestuur-
dersstoel zit. Trap nooit het gaspedaal in
terwijl u de motor start.
Als u dat wel doet, kan dat leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan.
■Wees voorzichtig tijdens het rijden
Als zich een storing voordoet in de motor
terwijl de auto rijdt, vergrendel of open de
portieren dan niet totdat de auto veilig en
volledig tot stilstand is gekomen. Als onder
deze omstandigheden het stuurslot wordt
geactiveerd, kan dit leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
OPMERKING
■Bij het starten van de motor
●Jaag een nog koude motor nooit op toe-
ren.
●Indien de motor moeilijk aanslaat of
vaak afslaat, laat uw auto dan onmiddel-
lijk controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Symptomen die kunnen duiden op
een probleem met de startknop
Wanneer u merkt dat de bediening van de
startknop niet helemaal gaat zoals u
gewend bent, bijvoorbeeld als de start-
knop bij het indrukken iets blijft hangen,
kan dit duiden op een defect. Neem
onmiddellijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Uitzetten van de motor
YARIS(HB)_OM_Europe_OMK0001E.book Page 161 Thursday, March 12, 2020 9:10 AM

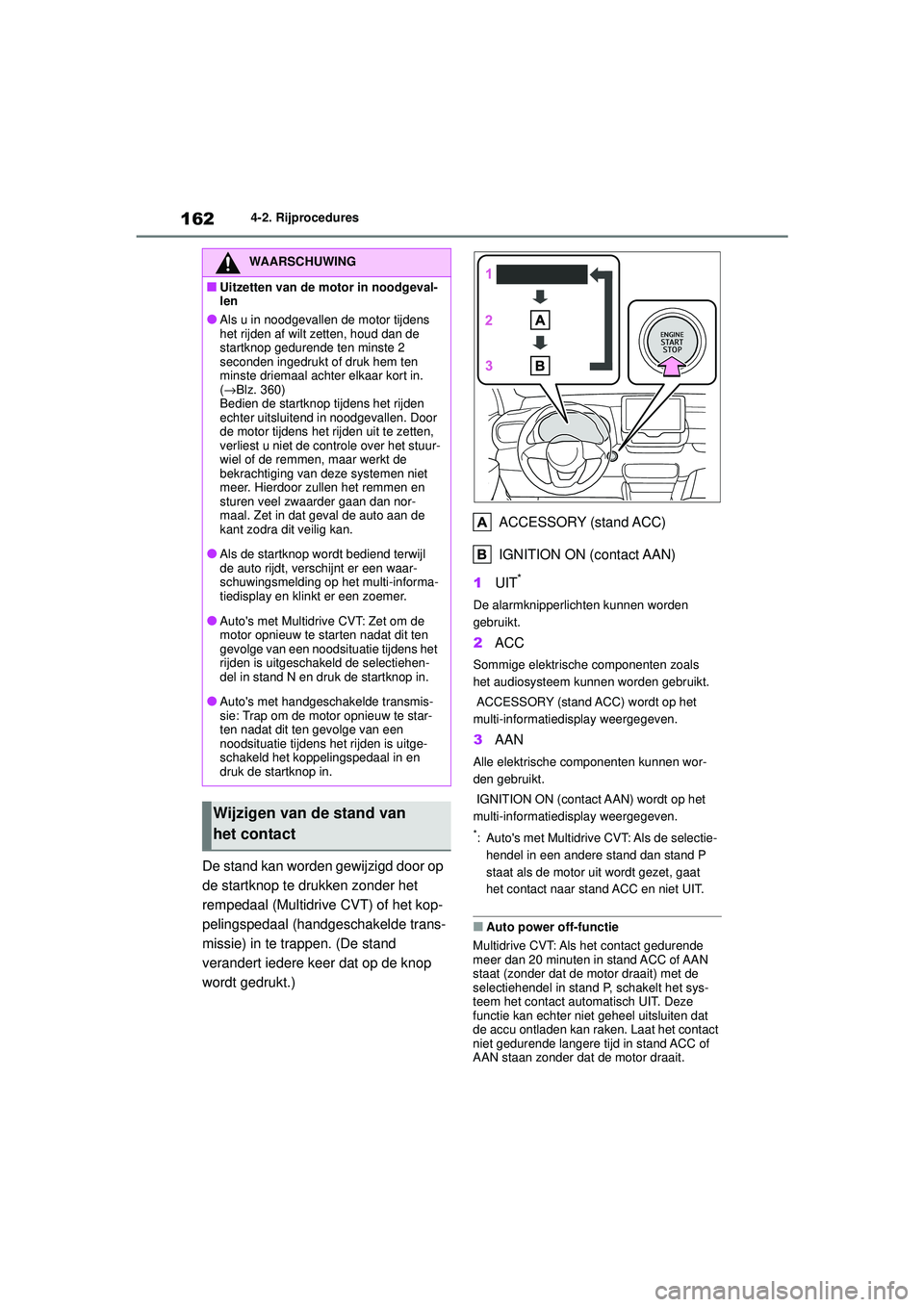

162
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
De stand kan worden gewijzigd door op
de startknop te drukken zonder het
rempedaal (Multidrive CVT) of het kop-
pelingspedaal (handgeschakelde trans-
missie) in te trappen. (De stand
verandert iedere keer dat op de knop
wordt gedrukt.) ACCESSORY (stand ACC)
IGNITION ON (contact AAN)
1 UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
2ACC
Sommige elektrische componenten zoals
het audiosysteem kunnen worden gebruikt.
ACCESSORY (stand ACC) wordt op het
multi-informatiedisplay weergegeven.
3AAN
Alle elektrische componenten kunnen wor-
den gebruikt.
IGNITION ON (contact AAN) wordt op het
multi-informatiedisplay weergegeven.
*: Auto's met Multidrive CVT: Als de selectie-
hendel in een andere stand dan stand P
staat als de motor uit wordt gezet, gaat
het contact naar stand ACC en niet UIT.
■Auto power off-functie
Multidrive CVT: Als het contact gedurende
meer dan 20 minuten in stand ACC of AAN
staat (zonder dat de motor draait) met de
selectiehendel in stand P, schakelt het sys-
teem het contact automatisch UIT. Deze
functie kan echter niet geheel uitsluiten dat
de accu ontladen kan raken. Laat het contact
niet gedurende langere tijd in stand ACC of
AAN staan zonder dat de motor draait.
WAARSCHUWING
■Uitzetten van de motor in noodgeval-
len
●Als u in noodgevallen de motor tijdens
het rijden af wilt zetten, houd dan de
startknop gedurende ten minste 2
seconden ingedrukt of druk hem ten
minste driemaal achter elkaar kort in.
( → Blz. 360)
Bedien de startknop tijdens het rijden
echter uitsluitend in noodgevallen. Door
de motor tijdens het rijden uit te zetten,
verliest u niet de controle over het stuur-
wiel of de remmen, maar werkt de
bekrachtiging van deze systemen niet
meer. Hierdoor zullen het remmen en
sturen veel zwaarder gaan dan nor-
maal. Zet in dat geval de auto aan de
kant zodra dit veilig kan.
●Als de startknop wordt bediend terwijl
de auto rijdt, verschijnt er een waar-
schuwingsmelding op het multi-informa-
tiedisplay en klinkt er een zoemer.
●Auto's met Multidrive CVT: Zet om de
motor opnieuw te starten nadat dit ten
gevolge van een noodsituatie tijdens het
rijden is uitgeschakeld de selectiehen-
del in stand N en druk de startknop in.
●Auto's met handgeschakelde transmis-
sie: Trap om de motor opnieuw te star-
ten nadat dit ten gevolge van een
noodsituatie tijdens het rijden is uitge-
schakeld het koppelingspedaal in en
druk de startknop in.
Wijzigen van de stand van
het contact
YARIS(HB)_OM_Europe_OMK0001E.book Page 162 Thursday, March 12, 2020 9:10 AM

163
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
Rijden
Handgeschakelde transmissie: Als het con-
tact gedurende meer dan 20 minuten in stand
ACC of AAN staat (zonder dat de motor
draait), schakelt het systeem het contact
automatisch UIT. Deze functie kan echter niet
geheel uitsluiten dat de accu ontladen kan
raken. Laat het contact niet gedurende lan-
gere tijd in stand ACC of AAN staan zonder
dat de motor draait.
Als de motor wordt uitgezet terwijl de
selectiehendel in een andere stand dan
P staat, wordt het contact niet UIT maar
in stand ACC gezet. Voer de volgende
procedure uit om het contact UIT te zet-
ten:
1Controleer of de parkeerrem is
geactiveerd.
2 Zet de selectiehendel in stand P.
3 Controleer of ACCESSORY (stand
ACC) op het multi-informatiedisplay
wordt weergegeven en druk de
startknop kort en stevig in.
4 Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact
AAN) op het multi-informatiedisplay
uit is.
OPMERKING
■Voorkomen van ontlading van de
accu
●Laat het contact niet gedurende langere
tijd in stand ACC of AAN staan wanneer
de motor niet draait.
●Als ACCESSORY (stand ACC) of IGNI-
TION ON (contact AAN) op het multi-
informatiedisplay wordt weergegeven, is
het contact niet UIT. Verlaat de auto
nadat u het contact UIT hebt gezet.
Uitschakelen van de motor als
de selectiehendel in een
andere stand dan P staat
(auto's met Multidrive CVT)
OPMERKING
■Voorkomen van ontlading van de
accu
Schakel de motor niet uit als de selectie-
hendel in een andere stand dan P staat.
Als de motor wordt uitgeschakeld met de
selectiehendel in een andere stand wordt
het contact niet UIT maar in stand ACC
gezet. Als het contact in stand ACC blijft
staan, kan de accu ontladen raken.
YARIS(HB)_OM_Europe_OMK0001E.book Page 163 Thursday, March 12, 2020 9:10 AM

164
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
*: Indien aanwezig
*: Zet de selectiehendel onder normale rijomstandigheden in stand D voor een zo
laag mogelijk brandstofverbruik en een zo
laag mogelijke geluidsproductie.
■Beschermen van de Multidrive CVT
Als de Multidrive-vloeistoftemperatuur hoog
is, wordt de melding “Transmission Oil Temp.
High Stop in a safe place and See owner’s
manual” (temperatuur transmissievloeistof
hoog, stop op een veilige plaats en raadpleeg
handleiding) weergegeven op het multi-infor-
matiedisplay en schakelt de auto automa-
tisch over naar de
transmissiebeschermingsmodus. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
■Failsafe-regeling Multidrive CVT
Het systeem signaleert storingen in onderde-
len (alle solenoids die zijn betrokken bij het
schakelen) die door de zelfdiagnose worden
gecontroleerd en voert failsafe-regelingen uit
zoals een beperking van het schakelbereik of
van de regeling van de overbrengingsverhou-
ding. In dat geval gaat het motorcontrole-
lampje branden.
■Tijdens het rijden met de Dynamic
Radar Cruise Control ingeschakeld
(indien aanwezig)
Ook wanneer er van de rijmodus naar de
POWER-modus wordt geschakeld om op de
motor af te remmen, wordt er niet afgeremd
op de motor omdat het Dynamic Radar
Cruise Control-systeem niet wordt uitgescha-
keld. ( →Blz. 265)
■Beperken plotseling wegrijden (wegrij-
regeling)
→ Blz. 145
■AI-SHIFT-functie
De AI-SHIFT-functie schakelt automatisch de
optimale overbrengingsverhouding in, daarbij
rekening houdend met de prestaties die de
bestuurder van de auto verlangt en met de
rijomstandigheden. De Al-SHIFT-functie
wordt automatisch geactiveerd als de rijmo-
dusselectieschakelaar in de normale modus
staat en de selectiehendel in stand D staat.
(De functie wordt uitgeschakeld als de selec-
tiehendel in stand M wordt gezet.)
■G AI-SHIFT-functie
De G AI-SHIFT-functie schakelt automatisch
een passende versnelling in voor sportief rij-
den overeenkomstig de handelingen van de
bestuurder en de rijomstandigheden. De G
AI-SHIFT-functie werkt automatisch wanneer
de selectiehendel in stand D staat en de
POWER-modus is gesel ecteerd als rijmodus.
(De functie wordt uitgeschakeld als een
andere modus dan de POWER-modus wordt
geselecteerd of als de selectiehendel in een
andere stand wordt gezet.)
■Na het opladen/aansluiten van de accu
→ Blz. 403
Multidrive CVT*
Selecteer de schakelstand op
basis van uw doel en de situatie.
Doel en functie van de
schakelstanden
Schakel-
standDoel of functie
PParkeren van de auto/starten van de motor
RAchteruit
N
Neutraal
(Toestand waarbij het vermo- gen niet wordt overgebracht)
DNormaal rijden*
M
Sequentiële shiftmatic-sport-modus met 10 versnellingen (→ Blz. 167)
YARIS(HB)_OM_Europe_OMK0001E.book Page 164 Thursday, March 12, 2020 9:10 AM

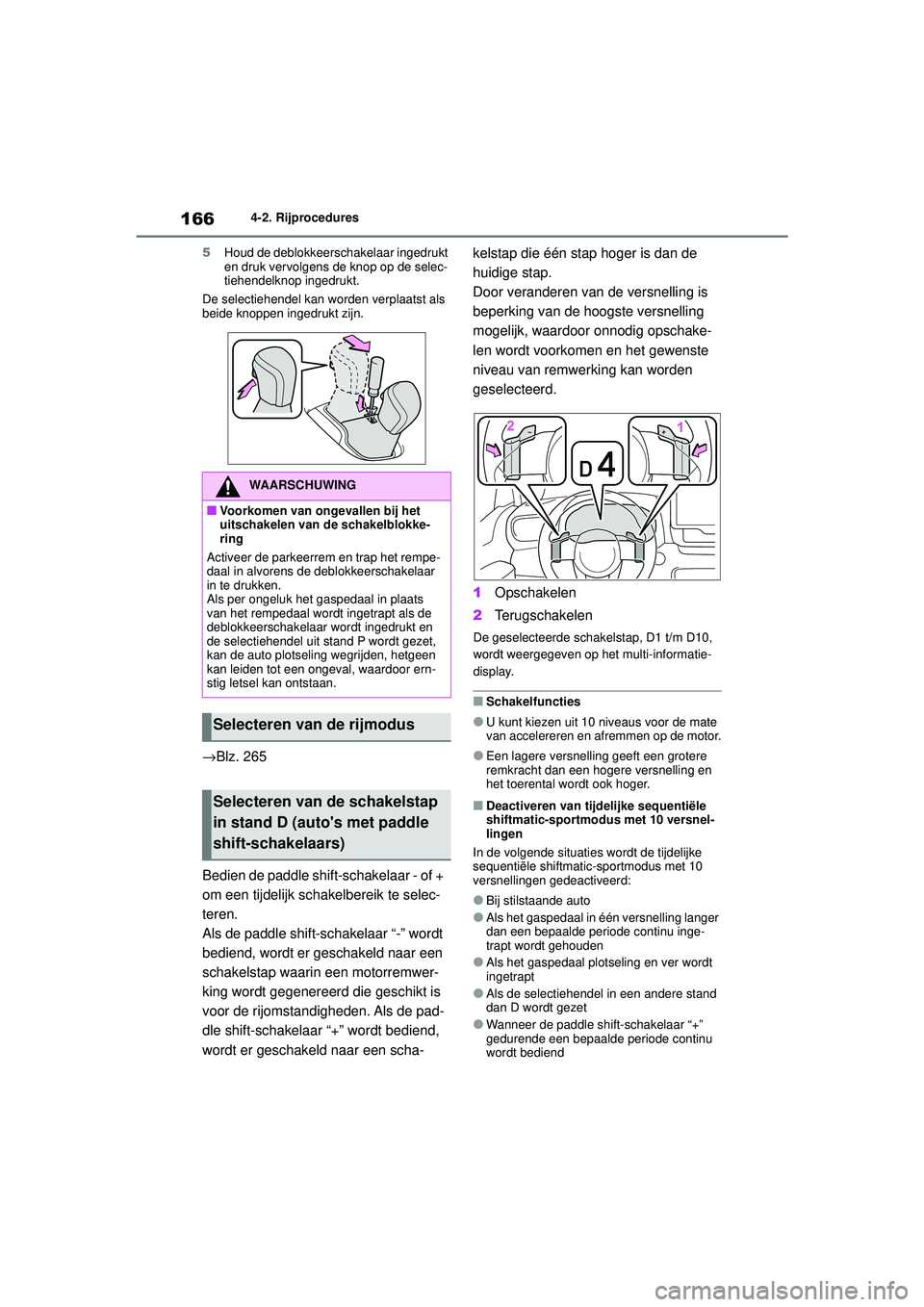

166
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
5 Houd de deblokkeerschakelaar ingedrukt
en druk vervolgens de knop op de selec-
tiehendelknop ingedrukt.
De selectiehendel kan worden verplaatst als
beide knoppen ingedrukt zijn.
→Blz. 265
Bedien de paddle shift-schakelaar - of +
om een tijdelijk schakelbereik te selec-
teren.
Als de paddle shift-schakelaar “-” wordt
bediend, wordt er geschakeld naar een
schakelstap waarin een motorremwer-
king wordt gegenereerd die geschikt is
voor de rijomstandigheden. Als de pad-
dle shift-schakelaar “+” wordt bediend,
wordt er geschakeld naar een scha- kelstap die één stap hoger is dan de
huidige stap.
Door veranderen van de versnelling is
beperking van de hoogste versnelling
mogelijk, waardoor onnodig opschake-
len wordt voorkomen en het gewenste
niveau van remwerking kan worden
geselecteerd.
1
Opschakelen
2 Terugschakelen
De geselecteerde schakelstap, D1 t/m D10,
wordt weergegeven op het multi-informatie-
display.
■Schakelfuncties
●U kunt kiezen uit 10 niveaus voor de mate
van accelereren en afremmen op de motor.
●Een lagere versnelling geeft een grotere
remkracht dan een hogere versnelling en
het toerental wordt ook hoger.
■Deactiveren van tijdelijke sequentiële
shiftmatic-sportmodus met 10 versnel-
lingen
In de volgende situaties wordt de tijdelijke
sequentiële shiftmatic-sportmodus met 10
versnellingen gedeactiveerd:
●Bij stilstaande auto
●Als het gaspedaal in één versnelling langer
dan een bepaalde periode continu inge-
trapt wordt gehouden
●Als het gaspedaal plotseling en ver wordt
ingetrapt
●Als de selectiehendel in een andere stand
dan D wordt gezet
●Wanneer de paddle shift-schakelaar “+”
gedurende een bepaalde periode continu
wordt bediend
WAARSCHUWING
■Voorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
Selecteren van de rijmodus
Selecteren van de schakelstap
in stand D (auto's met paddle
shift-schakelaars)
YARIS(HB)_OM_Europe_OMK0001E.book Page 166 Thursday, March 12, 2020 9:10 AM

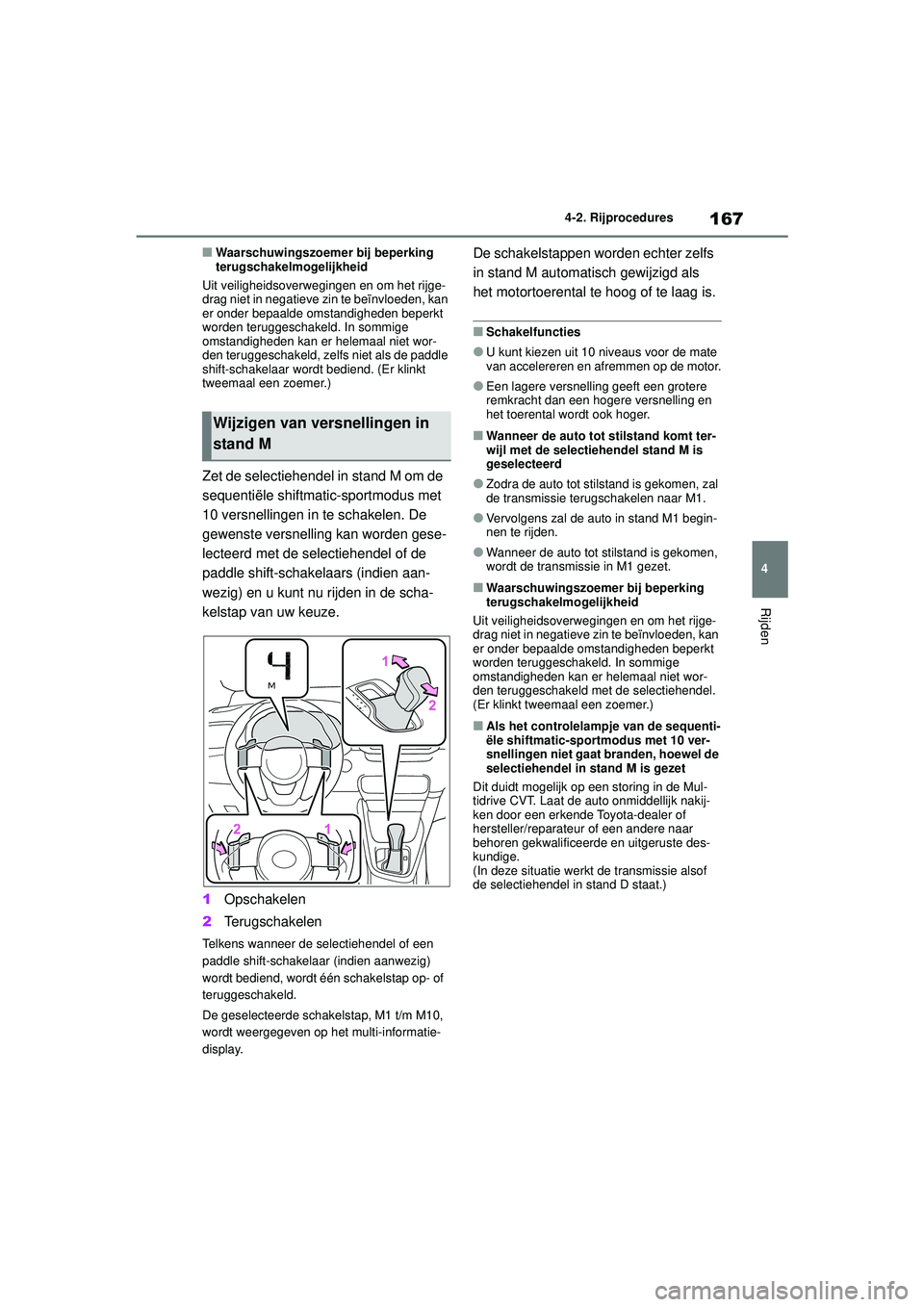

167
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
Rijden
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld, ze lfs niet als de paddle
shift-schakelaar wordt bediend. (Er klinkt
tweemaal een zoemer.)
Zet de selectiehendel in stand M om de
sequentiële shiftmatic-sportmodus met
10 versnellingen in te schakelen. De
gewenste versnelling kan worden gese-
lecteerd met de selectiehendel of de
paddle shift-schakelaars (indien aan-
wezig) en u kunt nu rijden in de scha-
kelstap van uw keuze.
1 Opschakelen
2 Terugschakelen
Telkens wanneer de selectiehendel of een
paddle shift-schakelaar (indien aanwezig)
wordt bediend, wordt één schakelstap op- of
teruggeschakeld.
De geselecteerde schakelstap, M1 t/m M10,
wordt weergegeven op het multi-informatie-
display.
De schakelstappen worden echter zelfs
in stand M automatisch gewijzigd als
het motortoerental te hoog of te laag is.
■Schakelfuncties
●U kunt kiezen uit 10 niveaus voor de mate
van accelereren en afremmen op de motor.
●Een lagere versnelling geeft een grotere
remkracht dan een hogere versnelling en
het toerental wordt ook hoger.
■Wanneer de auto tot stilstand komt ter-
wijl met de selectiehendel stand M is
geselecteerd
●Zodra de auto tot stilstand is gekomen, zal
de transmissie terugschakelen naar M1.
●Vervolgens zal de auto in stand M1 begin-
nen te rijden.
●Wanneer de auto tot stilstand is gekomen,
wordt de transmissie in M1 gezet.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld met de selectiehendel.
(Er klinkt tweemaal een zoemer.)
■Als het controlelampje van de sequenti-
ële shiftmatic-sportmodus met 10 ver-
snellingen niet gaat branden, hoewel de
selectiehendel in stand M is gezet
Dit duidt mogelijk op een storing in de Mul-
tidrive CVT. Laat de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
(In deze situatie werkt de transmissie alsof
de selectiehendel in stand D staat.)
Wijzigen van versnellingen in
stand M
YARIS(HB)_OM_Europe_OMK0001E.book Page 167 Thursday, March 12, 2020 9:10 AM

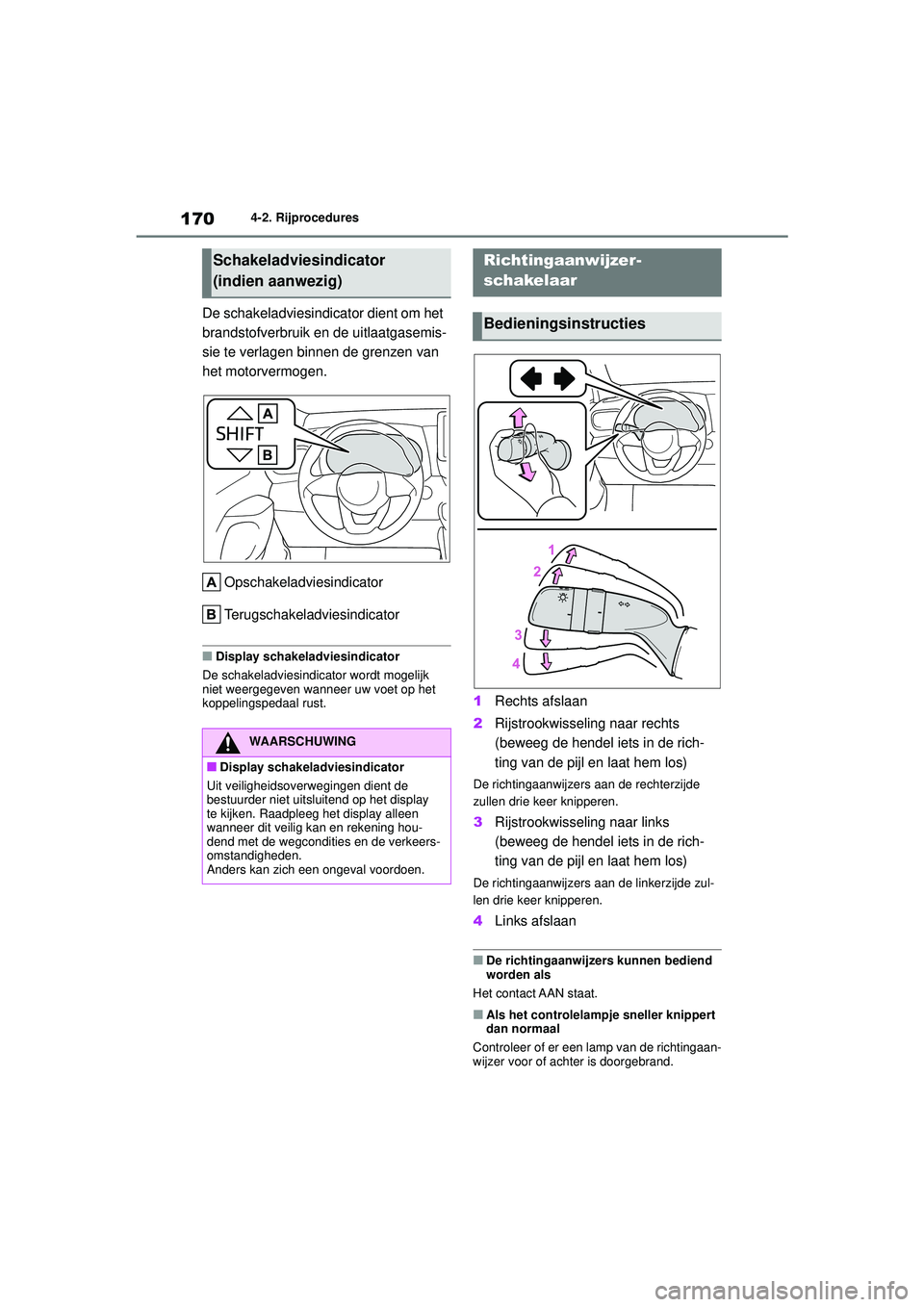

170
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
De schakeladviesindicator dient om het
brandstofverbruik en de uitlaatgasemis-
sie te verlagen binnen de grenzen van
het motorvermogen.Opschakeladviesindicator
Terugschakeladviesindicator
■Display schakeladviesindicator
De schakeladviesindica tor wordt mogelijk
niet weergegeven wanneer uw voet op het
koppelingspedaal rust.
1 Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
■Als het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
Schakeladviesindicator
(indien aanwezig)
WAARSCHUWING
■Display schakeladviesindicator
Uit veiligheidsoverwegingen dient de
bestuurder niet uitsluitend op het display
te kijken. Raadpleeg het display alleen
wanneer dit veilig kan en rekening hou-
dend met de wegcondities en de verkeers-
omstandigheden.
Anders kan zich een ongeval voordoen.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
YARIS(HB)_OM_Europe_OMK0001E.book Page 170 Thursday, March 12, 2020 9:10 AM

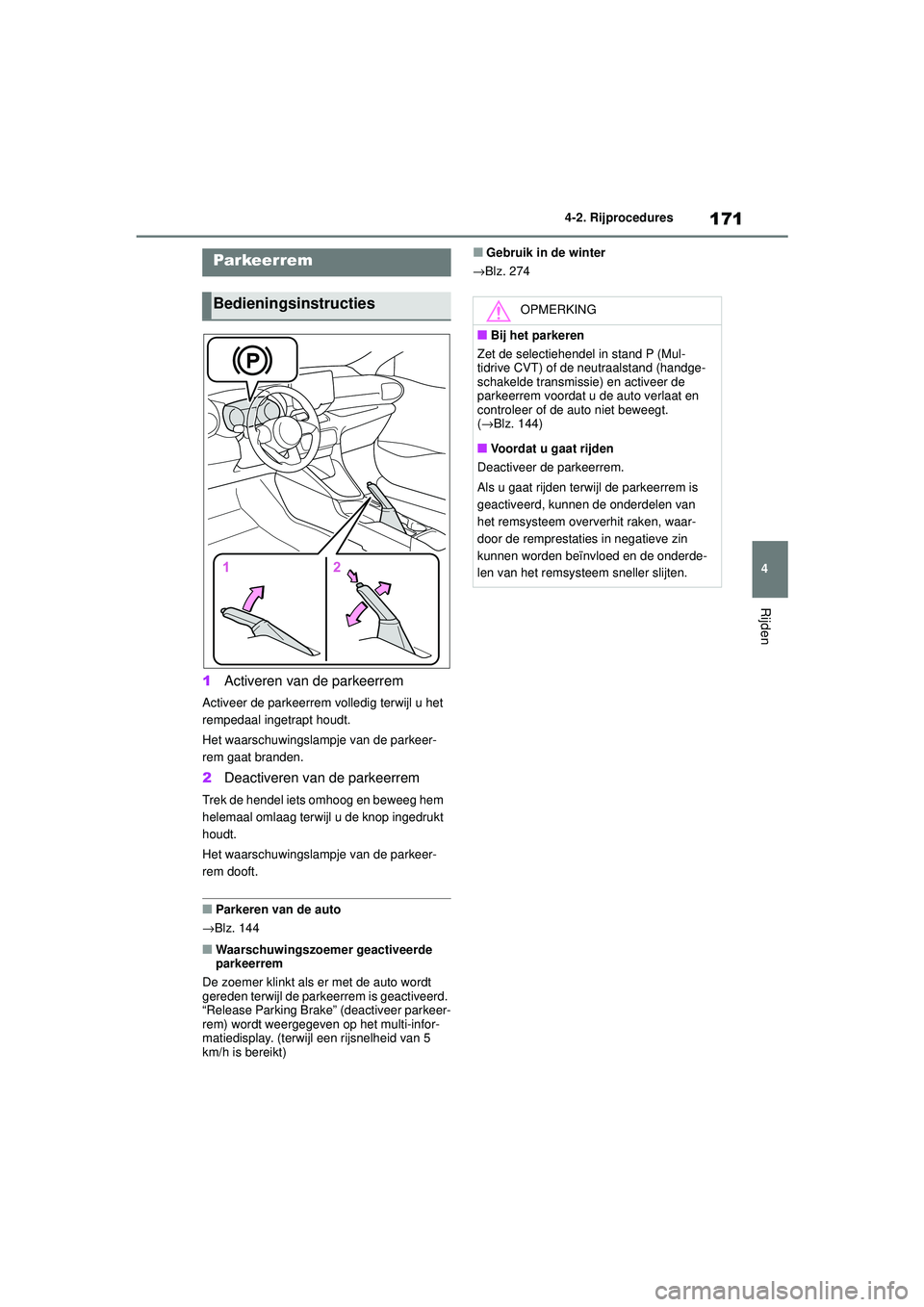

171
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-2. Rijprocedures
Rijden
1Activeren van de parkeerrem
Activeer de parkeerrem volledig terwijl u het
rempedaal ingetrapt houdt.
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Deactiveren van de parkeerrem
Trek de hendel iets omhoog en beweeg hem
helemaal omlaag terwijl u de knop ingedrukt
houdt.
Het waarschuwingslampje van de parkeer-
rem dooft.
■Parkeren van de auto
→ Blz. 144
■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Release Parking Brake” (deactiveer parkeer-
rem) wordt weergegeven op het multi-infor-
matiedisplay. (terwijl een rijsnelheid van 5
km/h is bereikt)
■Gebruik in de winter
→ Blz. 274Parkeerrem
BedieningsinstructiesOPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P (Mul-
tidrive CVT) of de neutraalstand (handge-
schakelde transmissie) en activeer de
parkeerrem voordat u de auto verlaat en
controleer of de auto niet beweegt.
( → Blz. 144)
■Voordat u gaat rijden
Deactiveer de parkeerrem.
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
YARIS(HB)_OM_Europe_OMK0001E.book Page 171 Thursday, March 12, 2020 9:10 AM
