2020 TOYOTA YARIS HATCHBACK display

86
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 60°C.
Klok (→Blz. 88)
Snelheidsmeter
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 93)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 377)
Weergave kilometerteller en dagteller ( →Blz. 87)
Schakelstandindicator (Multidrive CVT) (→Blz. 164)
Schakeladviesindicator (handgeschakelde transmissie) ( →Blz. 170)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (verticaal display)
Weergave instrumentenpaneel
YARIS(HB)_OM_Europe_OMK0001E.book Page 86 Thursday, March 12, 2020 9:10 AM

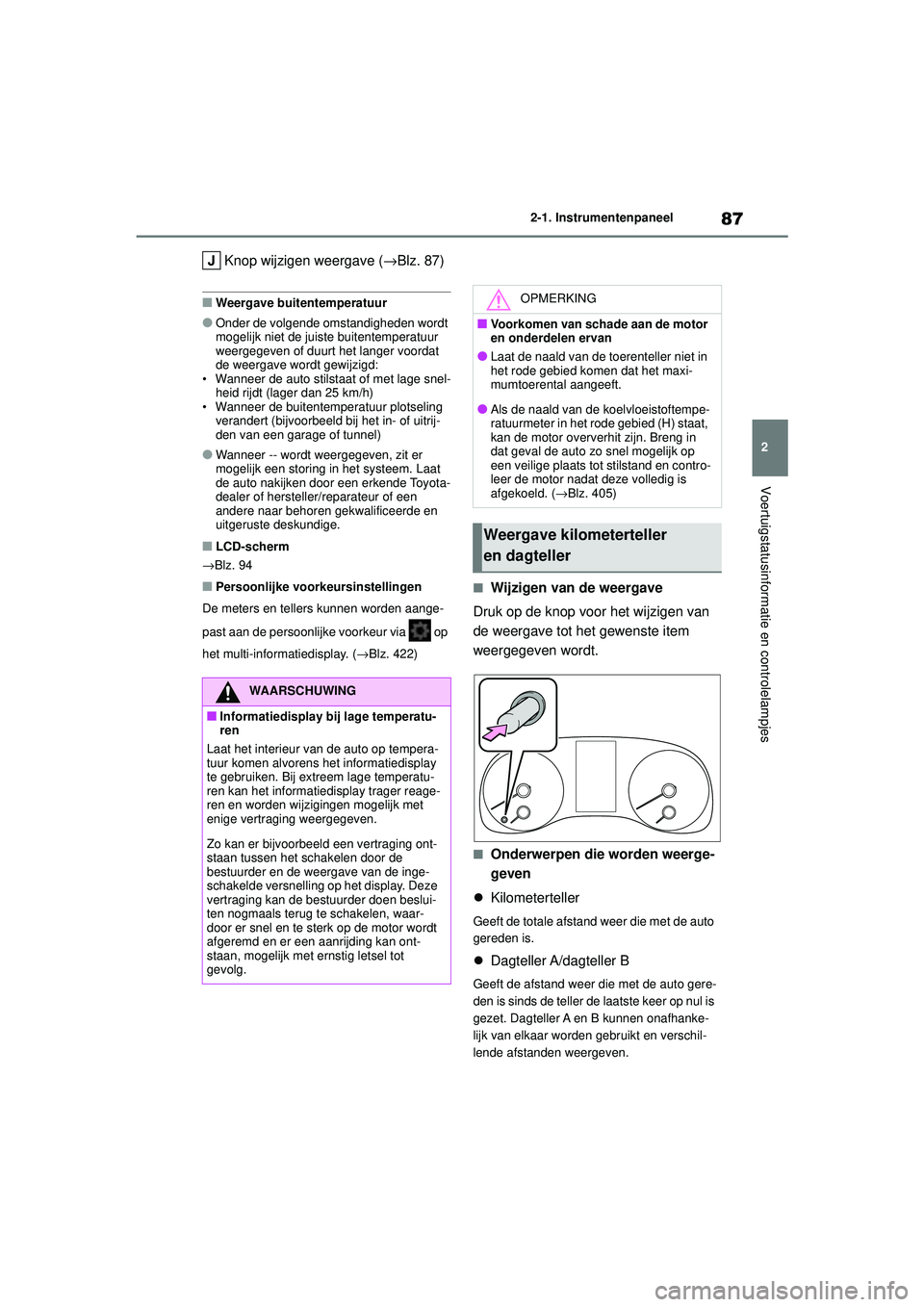

87
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Knop wijzigen weergave (→Blz. 87)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■LCD-scherm
→ Blz. 94
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( →Blz. 422)■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 405)
Weergave kilometerteller
en dagteller
YARIS(HB)_OM_Europe_OMK0001E.book Page 87 Thursday, March 12, 2020 9:10 AM

88
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
 Afstand tot de motorolie moet wor-
den ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: →Blz. 323
■De minuten instellen op “00”
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren. 2
Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3 Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem voor
meer informatie.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)
Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
YARIS(HB)_OM_Europe_OMK0001E.book Page 88 Thursday, March 12, 2020 9:10 AM

89
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatiedis-
play.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Druk op of om de helder-
heid aan te passen.
Dimmer dashboardverlichting
regelen
YARIS(HB)_OM_Europe_OMK0001E.book Page 89 Thursday, March 12, 2020 9:10 AM

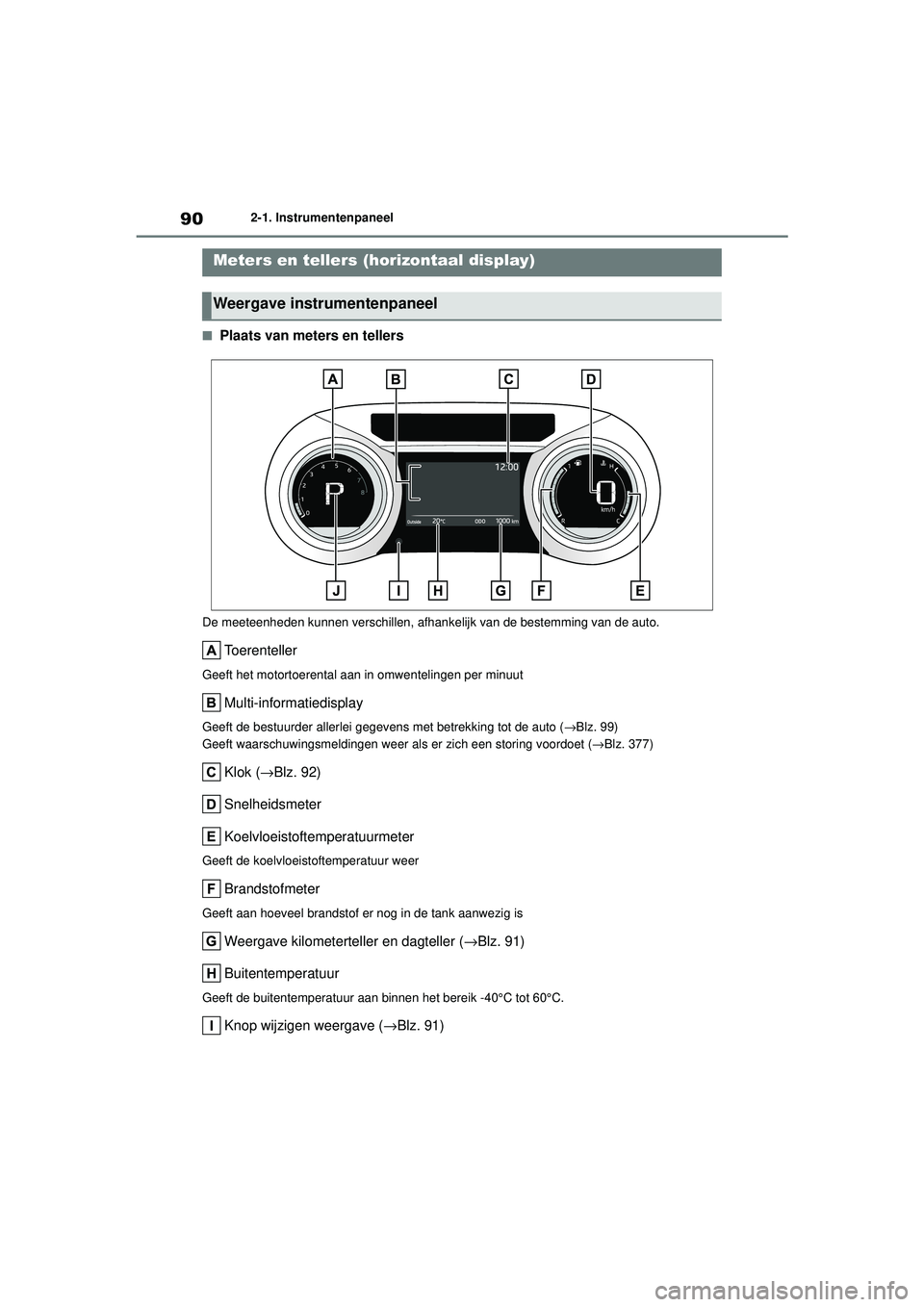

90
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (→Blz. 99)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 377)
Klok ( →Blz. 92)
Snelheidsmeter
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller en dagteller ( →Blz. 91)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 60°C.
Knop wijzigen weergave ( →Blz. 91)
Meters en tellers (horizontaal display)
Weergave instrumentenpaneel
YARIS(HB)_OM_Europe_OMK0001E.book Page 90 Thursday, March 12, 2020 9:10 AM

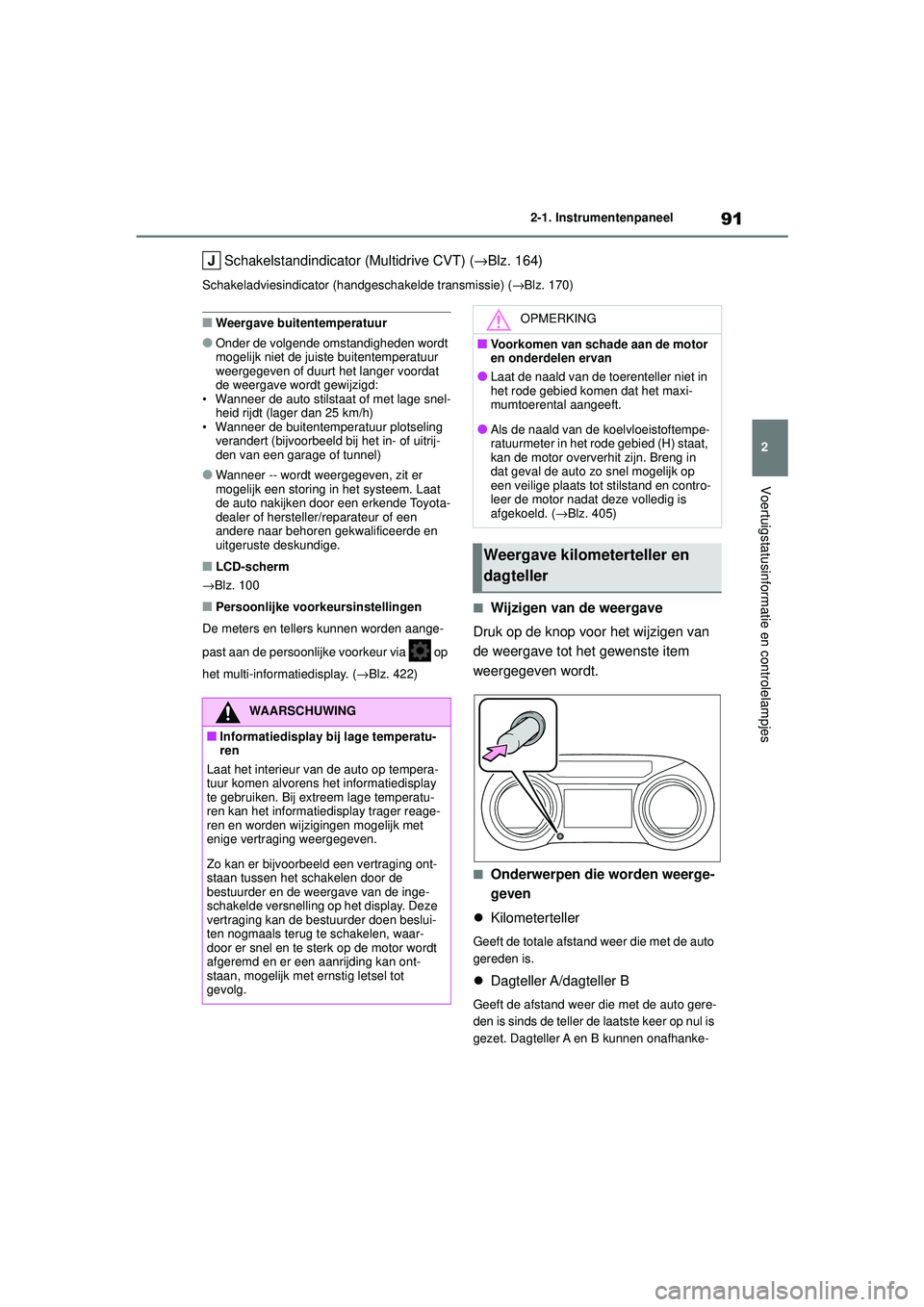

91
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Schakelstandindicator (Multidrive CVT) (→Blz. 164)
Schakeladviesindicator (handgeschakelde transmissie) ( →Blz. 170)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■LCD-scherm
→ Blz. 100
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( →Blz. 422)■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 405)
Weergave kilometerteller en
dagteller
YARIS(HB)_OM_Europe_OMK0001E.book Page 91 Thursday, March 12, 2020 9:10 AM

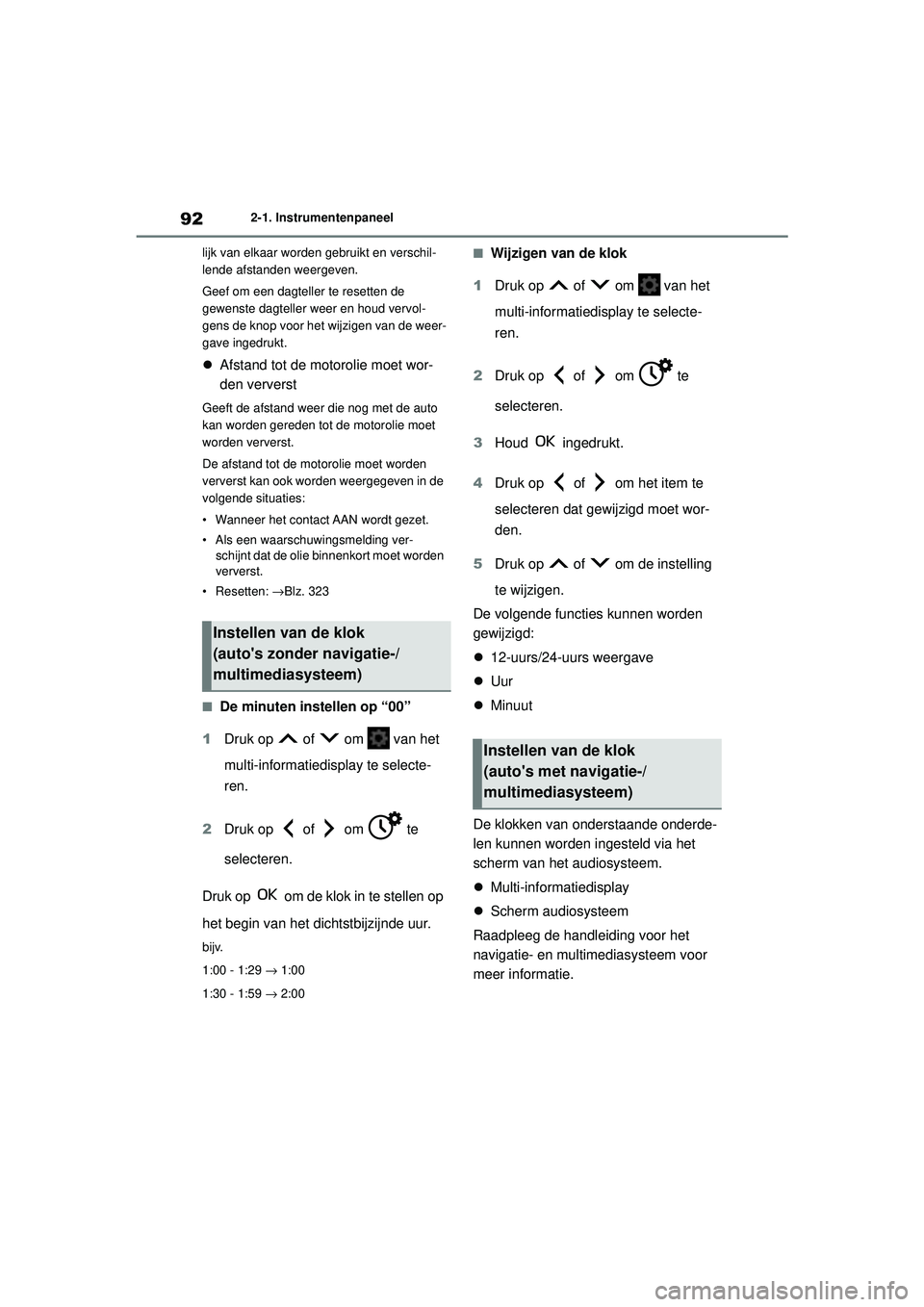

92
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
 Afstand tot de motorolie moet wor-
den ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: →Blz. 323
■De minuten instellen op “00”
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren.
3 Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem voor
meer informatie.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)
Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
YARIS(HB)_OM_Europe_OMK0001E.book Page 92 Thursday, March 12, 2020 9:10 AM

93
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als wordt weergegeven wanneer
wordt geselecteerd op het multi-informatie-
display, is er mogelijk een storing aanwezig in
het systeem. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatiedis-
play.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Druk op of om de helder-
heid aan te passen.
■Display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( →Blz. 202)
• Dynamic Radar Cruise Control (indien
aanwezig) ( →Blz. 212)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 225)
Displayzone inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het multi-
informatiedisplay kan ook worden gebruikt
voor het wijzigen van de display-instellingen
en andere voertuiginstellingen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven.
Dimmer dashboardverlichting
regelen
Multi-infor matiedisplay
(ver ticaal display)
Weergave en menu-iconen
YARIS(HB)_OM_Europe_OMK0001E.book Page 93 Thursday, March 12, 2020 9:10 AM
