2020 TOYOTA PROACE VERSO Brugsanvisning (in Danish)

305
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

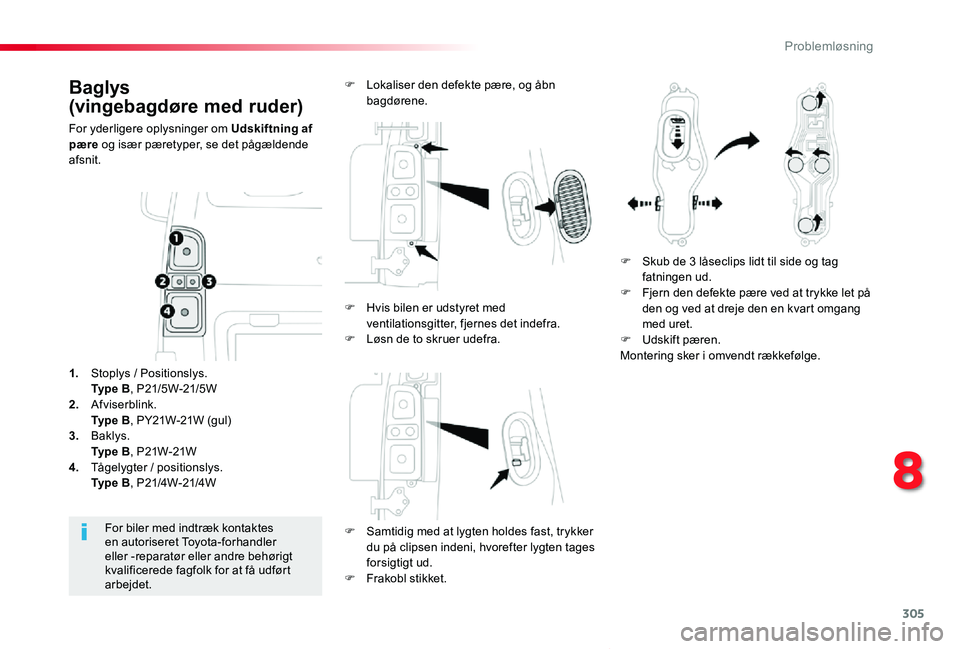

Baglys
(vingebagdøre med ruder)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker
du på clipsen indeni, hvorefter lygten tages forsigtigt ud.F Frakobl stikket.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)3. Baklys. Ty p e B, P21W-21W4. Tågelygter / positionslys. Ty p e B, P21/4W-21/4W
F Lokaliser den defekte pære, og åbn bagdørene.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.Montering sker i omvendt rækkefølge.
F Hvis bilen er udstyret med ventilationsgitter, fjernes det indefra.F Løsn de to skruer udefra.
8
Problemløsning

306
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

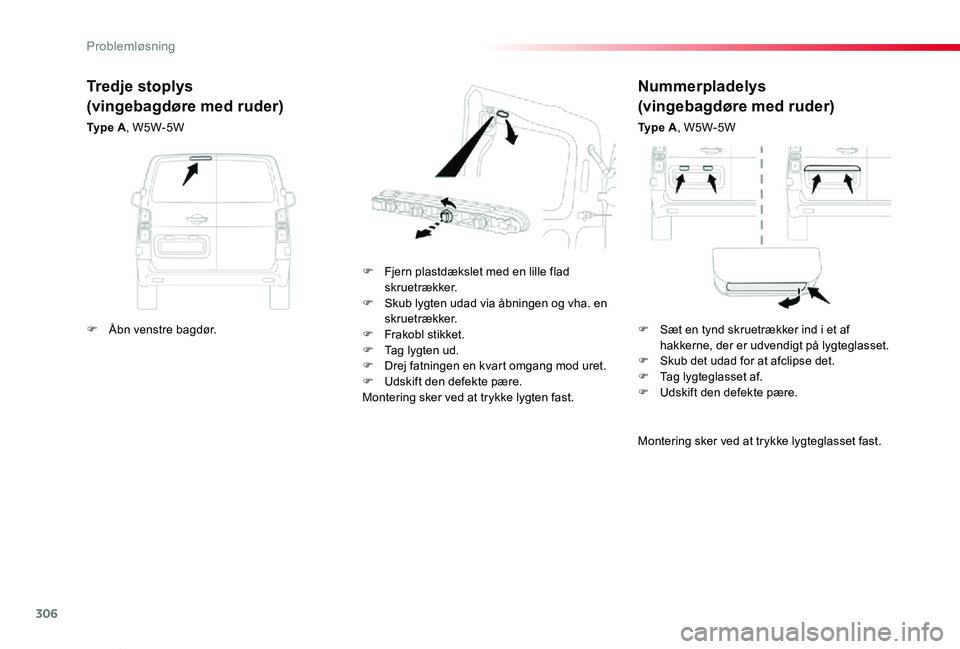

Nummerpladelys
(vingebagdøre med ruder)
Ty p e A, W5W-5W
F Fjern plastdækslet med en lille flad skruetrækker.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.Montering sker ved at trykke lygten fast.
Tredje stoplys
(vingebagdøre med ruder)
Ty p e A, W5W-5W
Montering sker ved at trykke lygteglasset fast.
F Åbn venstre bagdør.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
Problemløsning

307
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

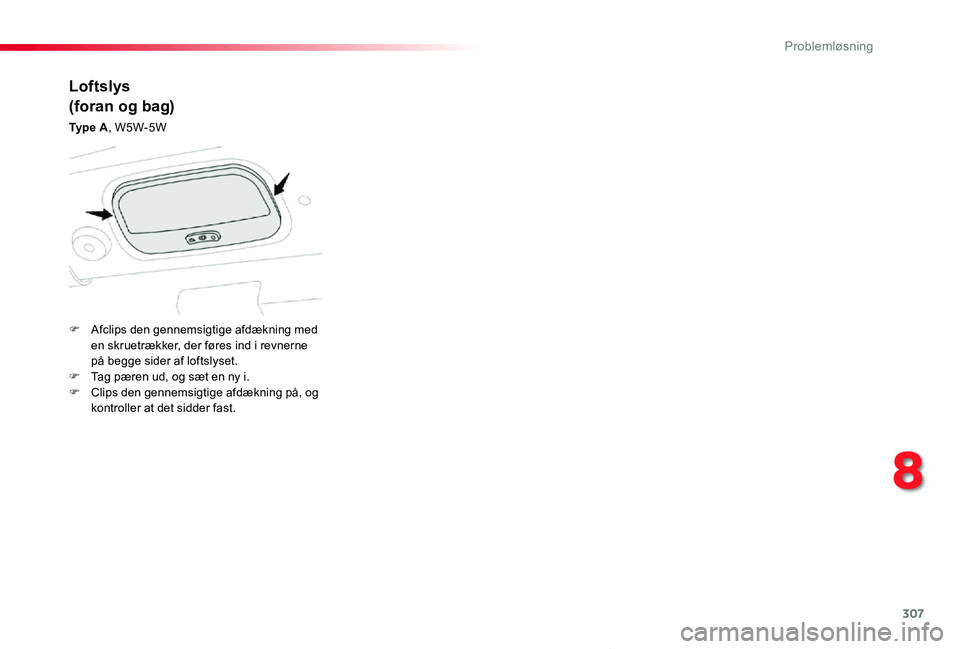

Loftslys
(foran og bag)
Ty p e A, W5W-5W
F Afclips den gennemsigtige afdækning med en skruetrækker, der føres ind i revnerne på begge sider af loftslyset.F Tag pæren ud, og sæt en ny i.F Clips den gennemsigtige afdækning på, og kontroller at det sidder fast.
8
Problemløsning

308
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

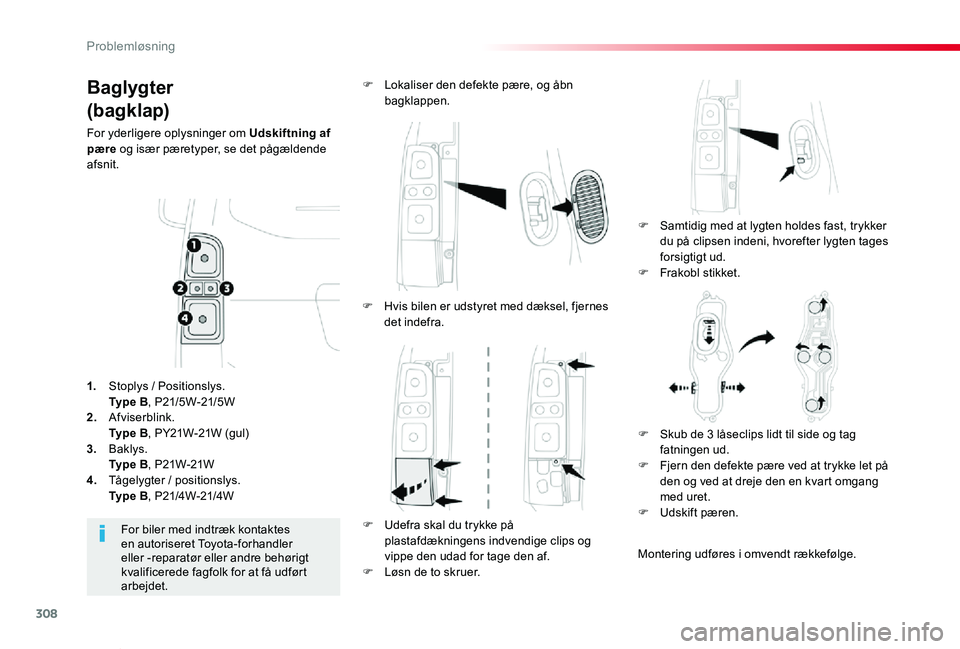

Baglygter
(bagklap)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker du på clipsen indeni, hvorefter lygten tages
forsigtigt ud.F Frakobl stikket.
F Lokaliser den defekte pære, og åbn bagklappen.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)
3. Baklys. Ty p e B, P21W-21W4. Tågelygter / positionslys. Ty p e B, P21/4W-21/4W
F Hvis bilen er udstyret med dæksel, fjernes det indefra.
F Udefra skal du trykke på plastafdækningens indvendige clips og vippe den udad for tage den af.F Løsn de to skruer.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.
Montering udføres i omvendt rækkefølge.
Problemløsning

309
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Montering sker ved at trykke lygteglasset fast.
F Afclips beklædningen i begge ender, idet den drejes nedefra og op.F Træk i beklædningen for at afclipse de midterste clips og afmonter den.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.
Montering udføres i omvendt rækkefølge.Montering af lygte og beklædning sker ved at trykke for at clipse dem fast.

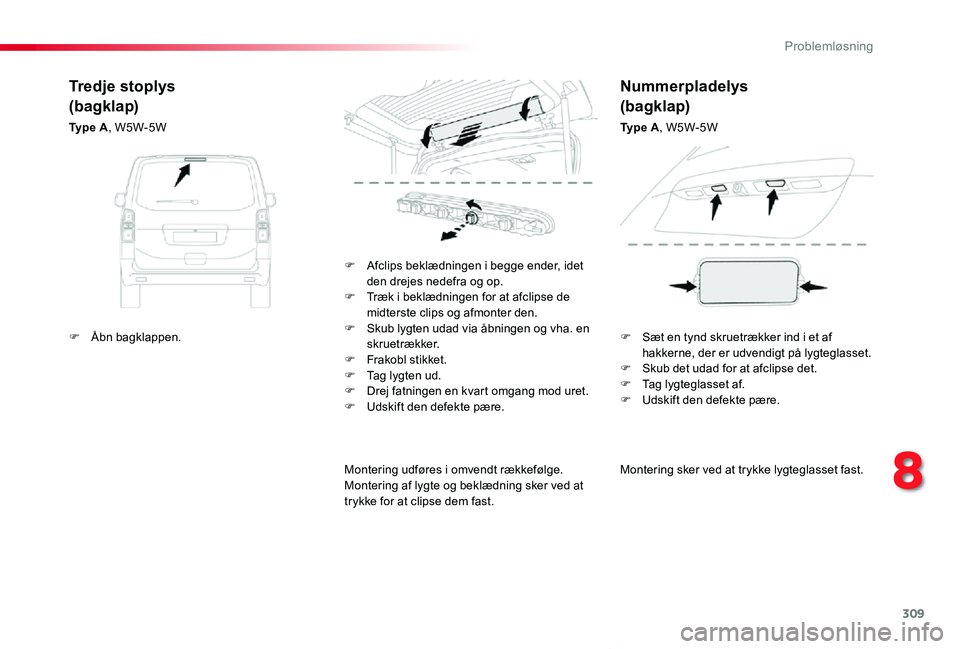

Tredje stoplys
(bagklap)
Ty p e A, W5W-5W
Nummerpladelys
(bagklap)
Ty p e A, W5W-5W
F Åbn bagklappen.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
8
Problemløsning

310
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

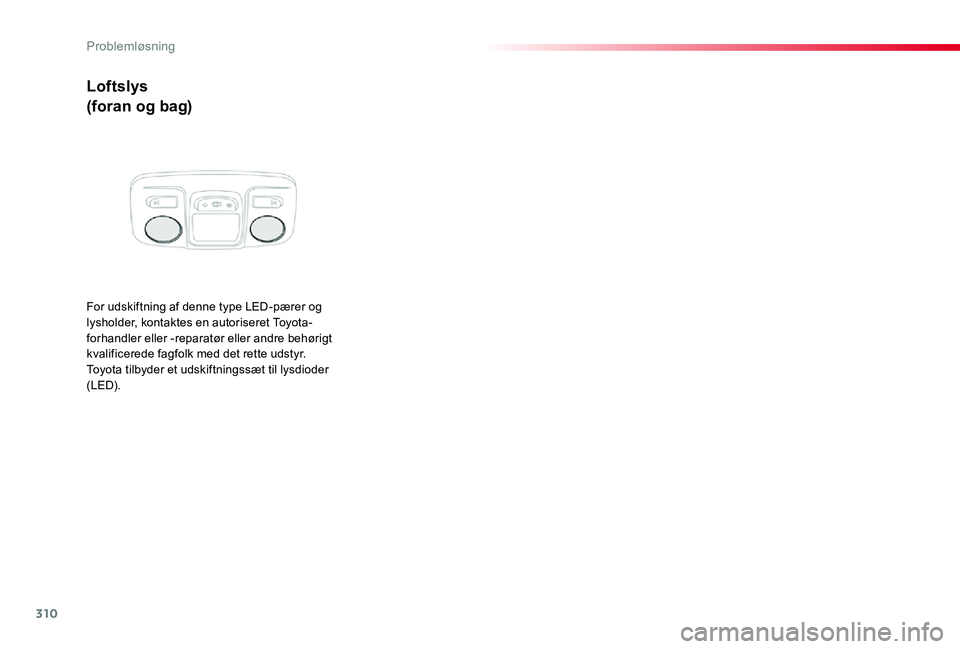

Loftslys
(foran og bag)
For udskiftning af denne type LED-pærer og lysholder, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.Toyota tilbyder et udskiftningssæt til lysdioder (LED).
Problemløsning

311
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
F Afclips dækslet ved at trække øverst i venstre side og derefter i højre side.F Fjern dækslet helt.
I ordenDefekt
Ta n g

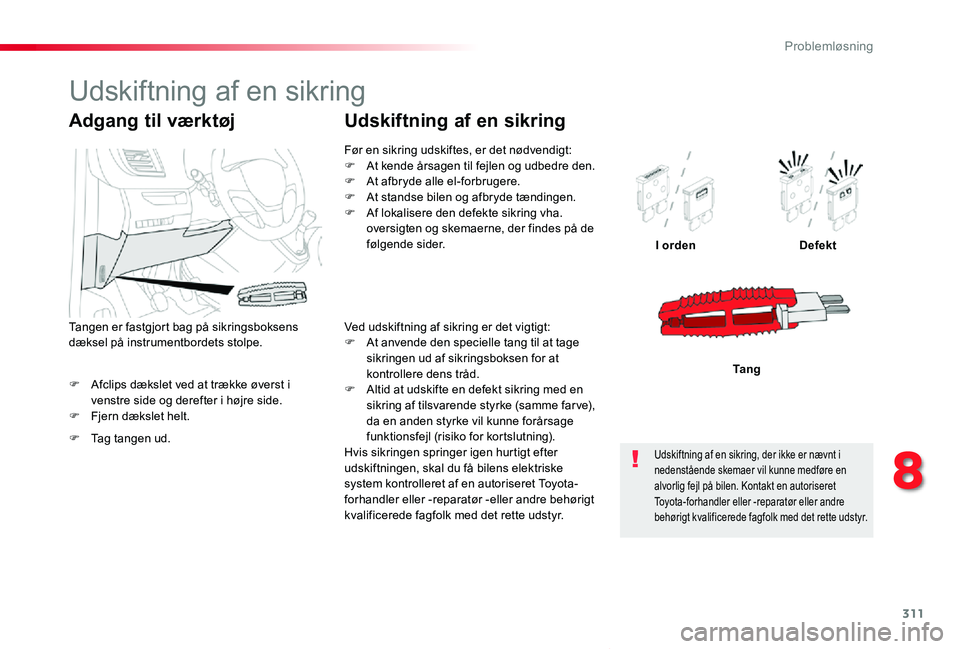

Adgang til værktøj
F Tag tangen ud.
Tangen er fastgjort bag på sikringsboksens dæksel på instrumentbordets stolpe.
Før en sikring udskiftes, er det nødvendigt:F At kende årsagen til fejlen og udbedre den.F At afbryde alle el-forbrugere.F At standse bilen og afbryde tændingen.F Af lokalisere den defekte sikring vha. oversigten og skemaerne, der findes på de følgende sider.
Udskiftning af en sikring
Ved udskiftning af sikring er det vigtigt:F At anvende den specielle tang til at tage sikringen ud af sikringsboksen for at kontrollere dens tråd.F Altid at udskifte en defekt sikring med en sikring af tilsvarende styrke (samme far ve), da en anden styrke vil kunne forårsage funktionsfejl (risiko for kortslutning).Hvis sikringen springer igen hurtigt efter udskiftningen, skal du få bilens elektriske system kontrolleret af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer vil kunne medføre en alvorlig fejl på bilen. Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring
8
Problemløsning

312
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Toyota fralægger sig ethvert ansvar for de udgifter, der påløber til reparation af bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af Toyota, og som ikke er installeret i henhold til deres anvisninger, specielt vedrørende ekstraudstyr, der samlet forbruger mere end 10 milliampere.

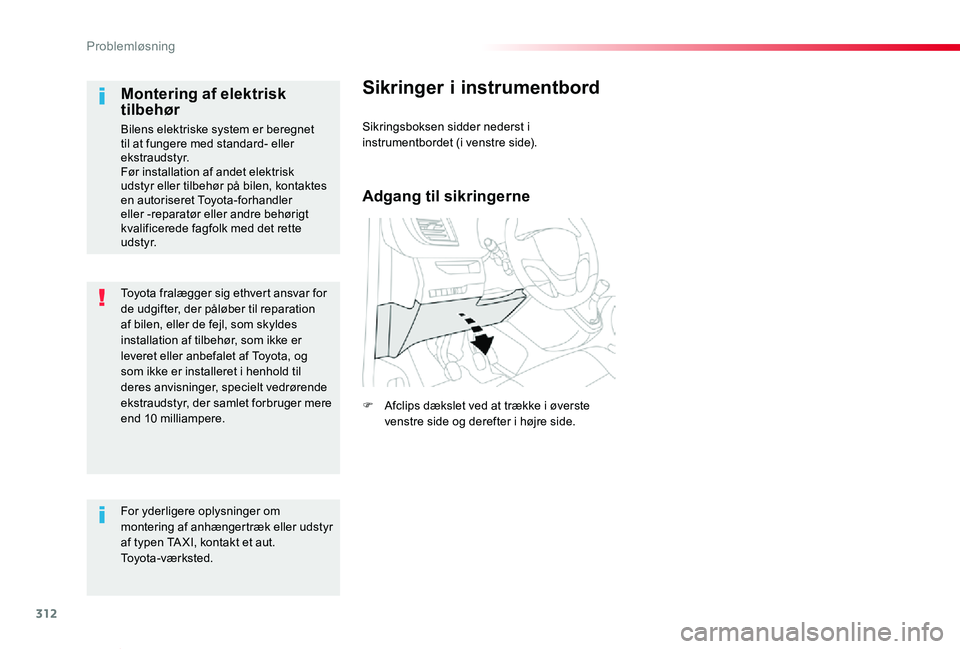

Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.Før installation af andet elektrisk udstyr eller tilbehør på bilen, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
For yderligere oplysninger om montering af anhængertræk eller udstyr af typen TA XI, kontakt et aut. Toyota-værksted.
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste venstre side og derefter i højre side.
Problemløsning
