2020 TOYOTA PROACE CITY VERSO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

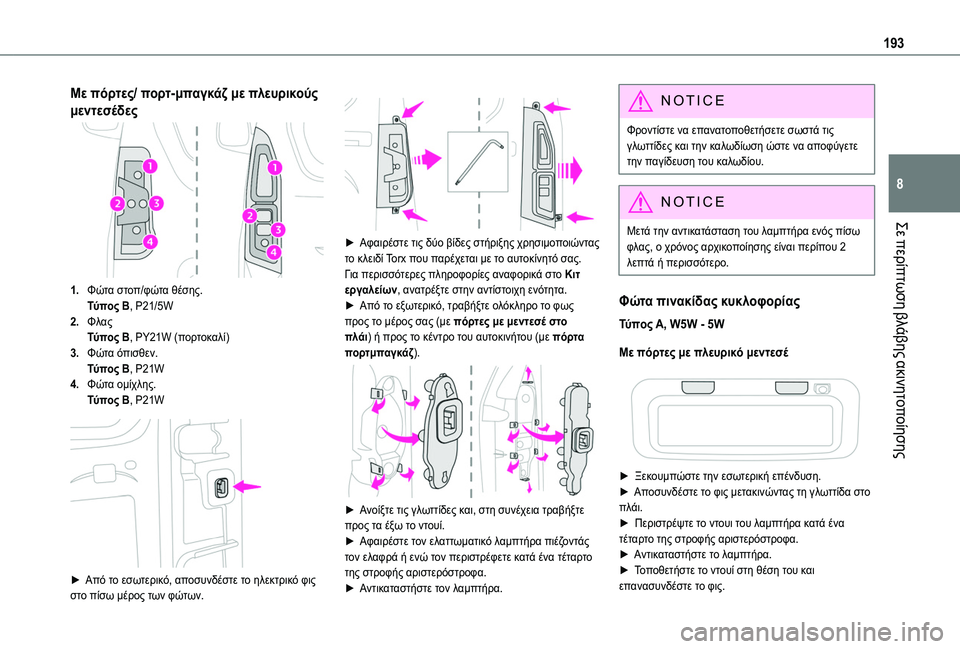

193
Σε περίπτωση βλάβης ακινητοποίησης
8
Με πόρτες/ πορτ-μπαγκάζ με πλευρικούς
μεντεσέδες
1.Φώτα στοπ/φώτα θέσης.Τύπος B, P21/5W
2.ΦλαςΤύπος B, PY21W (πορτοκαλί)
3.Φώτα όπισθεν.Τύπος B, P21W
4.Φώτα ομίχλης.Τύπος B, P21W

► Από το εσωτερικό, αποσυνδέστε το ηλεκτρικό φις στο πίσω μέρος των φώτων.


► Αφαιρέστε τις δύο βίδες στήριξης χρησιμοποιώντας
το κλειδί Torx που παρέχεται με το αυτοκίνητό σας.Για περισσότερες πληροφορίες αναφορικά στο Κιτ εργαλείων, ανατρέξτε στην αντίστοιχη ενότητα.► Από το εξωτερικό, τραβήξτε ολόκληρο το φως προς το μέρος σας (με πόρτες με μεντεσέ στο πλάι) ή προς το κέντρο του αυτοκινήτου (με πόρτα πορτμπαγκάζ).

► Ανοίξτε τις γλωττίδες και, στη συνέχεια τραβήξτε προς τα έξω το ντουί.► Αφαιρέστε τον ελαττωματικό λαμπτήρα πιέζοντάς
τον ελαφρά ή ενώ τον περιστρέφετε κατά ένα τέταρτο της στροφής αριστερόστροφα.► Αντικαταστήστε τον λαμπτήρα.
NOTIC E
Φροντίστε να επανατοποθετήσετε σωστά τις γλωττίδες και την καλωδίωση ώστε να αποφύγετε την παγίδευση του καλωδίου.
NOTIC E
Μετά την αντικατάσταση του λαμπτήρα ενός πίσω
φλας, ο χρόνος αρχικοποίησης είναι περίπου 2 λεπτά ή περισσότερο.
Φώτα πινακίδας κυκλοφορίας
Τύπος A, W5W - 5W
Με πόρτες με πλευρικό μεντεσέ


► Ξεκουμπώστε την εσωτερική επένδυση.
► Αποσυνδέστε το φις μετακινώντας τη γλωττίδα στο πλάι.► Περιστρέψτε το ντουι του λαμπτήρα κατά ένα τέταρτο της στροφής αριστερόστροφα.► Αντικαταστήστε το λαμπτήρα.► Τοποθετήστε το ντουί στη θέση του και επανασυνδέστε το φις.

194

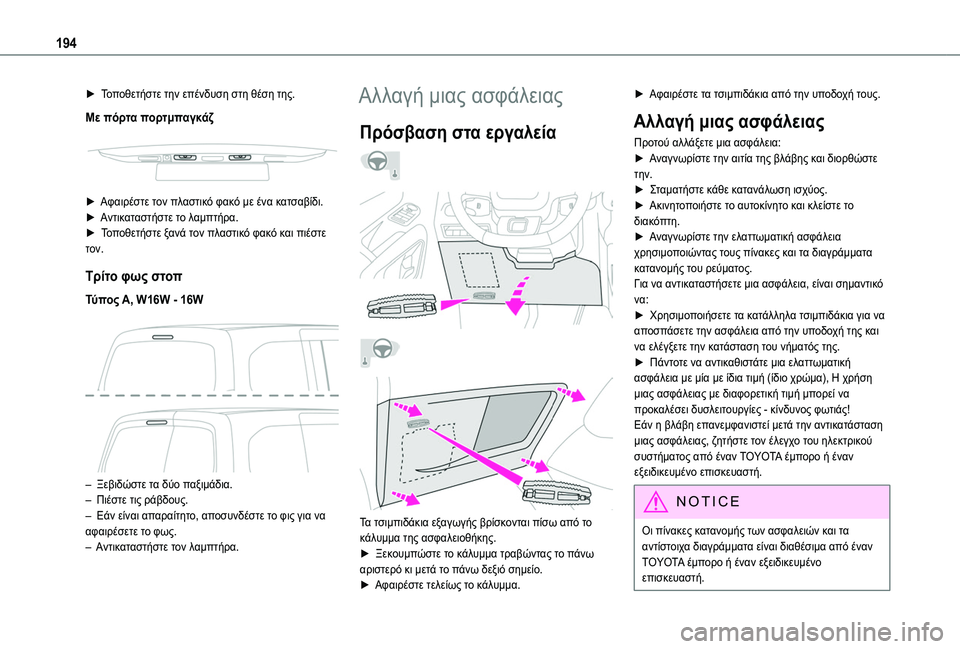

► Τοποθετήστε την επένδυση στη θέση της.
Με πόρτα πορτμπαγκάζ


► Αφαιρέστε τον πλαστικό φακό με ένα κατσαβίδι.► Αντικαταστήστε το λαμπτήρα.► Τοποθετήστε ξανά τον πλαστικό φακό και πιέστε τον.
Τρίτο φως στοπ
Τύπος A, W16W - 16W

– Ξεβιδώστε τα δύο παξιμάδια.– Πιέστε τις ράβδους.– Εάν είναι απαραίτητο, αποσυνδέστε το φις για να αφαιρέσετε το φως.– Αντικαταστήστε τον λαμπτήρα.
Αλλαγή μιας ασφάλειας
Πρόσβαση στα εργαλεία




Τα τσιμπιδάκια εξαγωγής βρίσκονται πίσω από το κάλυμμα της ασφαλειοθήκης.
► Ξεκουμπώστε το κάλυμμα τραβώντας το πάνω αριστερό κι μετά το πάνω δεξιό σημείο.► Αφαιρέστε τελείως το κάλυμμα.
► Αφαιρέστε τα τσιμπιδάκια από την υποδοχή τους.
Αλλαγή μιας ασφάλειας
Προτού αλλάξετε μια ασφάλεια:► Αναγνωρίστε την αιτία της βλάβης και διορθώστε την.► Σταματήστε κάθε κατανάλωση ισχύος.► Ακινητοποιήστε το αυτοκίνητο και κλείστε το διακόπτη.► Αναγνωρίστε την ελαττωματική ασφάλεια χρησιμοποιώντας τους πίνακες και τα διαγράμματα κατανομής του ρεύματος.Για να αντικαταστήσετε μια ασφάλεια, είναι σημαντικό να:► Χρησιμοποιήσετε τα κατάλληλα τσιμπιδάκια για να αποσπάσετε την ασφάλεια από την υποδοχή της και να ελέγξετε την κατάσταση του νήματός της.► Πάντοτε να αντικαθιστάτε μια ελαττωματική ασφάλεια με μία με ίδια τιμή (ίδιο χρώμα), Η χρήση μιας ασφάλειας με διαφορετική τιμή μπορεί να προκαλέσει δυσλειτουργίες - κίνδυνος φωτιάς!Εάν η βλάβη επανεμφανιστεί μετά την αντικατάσταση μιας ασφάλειας, ζητήστε τον έλεγχο του ηλεκτρικού
συστήματος από έναν TOYOTA έμπορο ή έναν εξειδικευμένο επισκευαστή.
NOTIC E
Οι πίνακες κατανομής των ασφαλειών και τα αντίστοιχα διαγράμματα είναι διαθέσιμα από έναν TOYOTA έμπορο ή έναν εξειδικευμένο επισκευαστή.

195
Σε περίπτωση βλάβης ακινητοποίησης
8

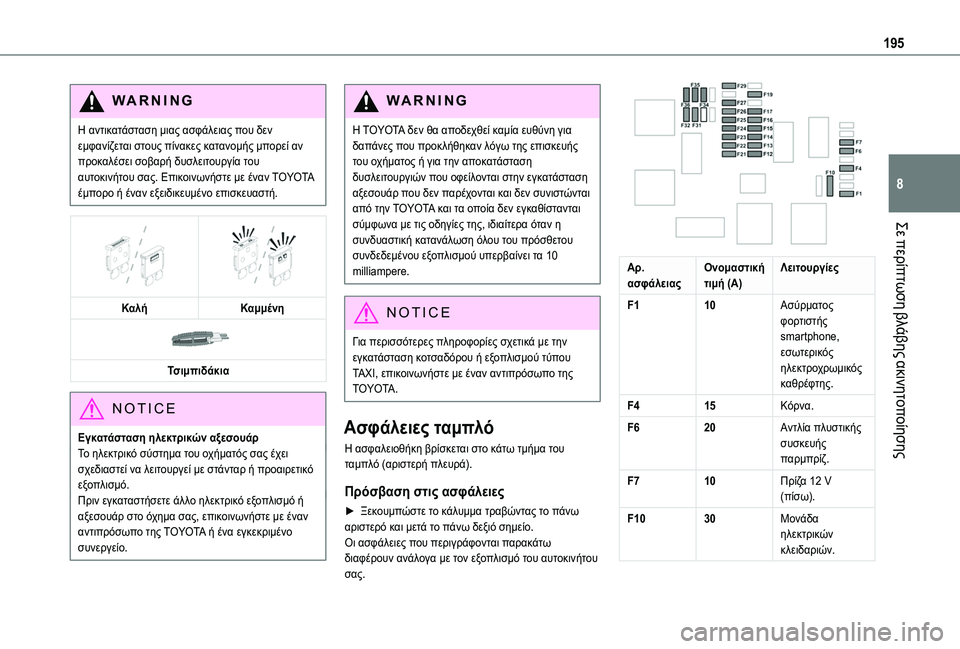

WARNI NG
Η αντικατάσταση μιας ασφάλειας που δεν εμφανίζεται στους πίνακες κατανομής μπορεί αν προκαλέσει σοβαρή δυσλειτουργία του αυτοκινήτου σας. Επικοινωνήστε με έναν TOYOTA έμπορο ή έναν εξειδικευμένο επισκευαστή.




ΚαλήΚαμμένη

Τσιμπιδάκια
NOTIC E
Εγκατάσταση ηλεκτρικών αξεσουάρΤο ηλεκτρικό σύστημα του οχήματός σας έχει σχεδιαστεί να λειτουργεί με στάνταρ ή προαιρετικό
εξοπλισμό.Πριν εγκαταστήσετε άλλο ηλεκτρικό εξοπλισμό ή αξεσουάρ στο όχημα σας, επικοινωνήστε με έναν αντιπρόσωπο της TOYOTA ή ένα εγκεκριμένο
συνεργείο.
WARNI NG
Η TOYOTA δεν θα αποδεχθεί καμία ευθύνη για δαπάνες που προκλήθηκαν λόγω της επισκευής του οχήματος ή για την αποκατάσταση δυσλειτουργιών που οφείλονται στην εγκατάσταση αξεσουάρ που δεν παρέχονται και δεν συνιστώνται από την TOYOTA και τα οποία δεν εγκαθίστανται σύμφωνα με τις οδηγίες της, ιδιαίτερα όταν η συνδυαστική κατανάλωση όλου του πρόσθετου συνδεδεμένου εξοπλισμού υπερβαίνει τα 10 milliampere.
NOTIC E
Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση κοτσαδόρου ή εξοπλισμού τύπου TAXI, επικοινωνήστε με έναν αντιπρόσωπο της TOYOTA.
Ασφάλειες ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω τμήμα του ταμπλό (αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
► Ξεκουμπώστε το κάλυμμα τραβώντας το πάνω αριστερό και μετά το πάνω δεξιό σημείο.Οι ασφάλειες που περιγράφονται παρακάτω διαφέρουν ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.

Αρ. ασφάλειαςΟνομαστική τιμή (A)Λειτουργίες
F110Ασύρματος φορτιστής smartphone, εσωτερικός ηλεκτροχρωμικός καθρέφτης.
F415Κόρνα.
F620Αντλία πλυστικής συσκευής παρμπρίζ.
F710Πρίζα 12 V (πίσω).
F1030Μονάδα ηλεκτρικών κλειδαριών.

196

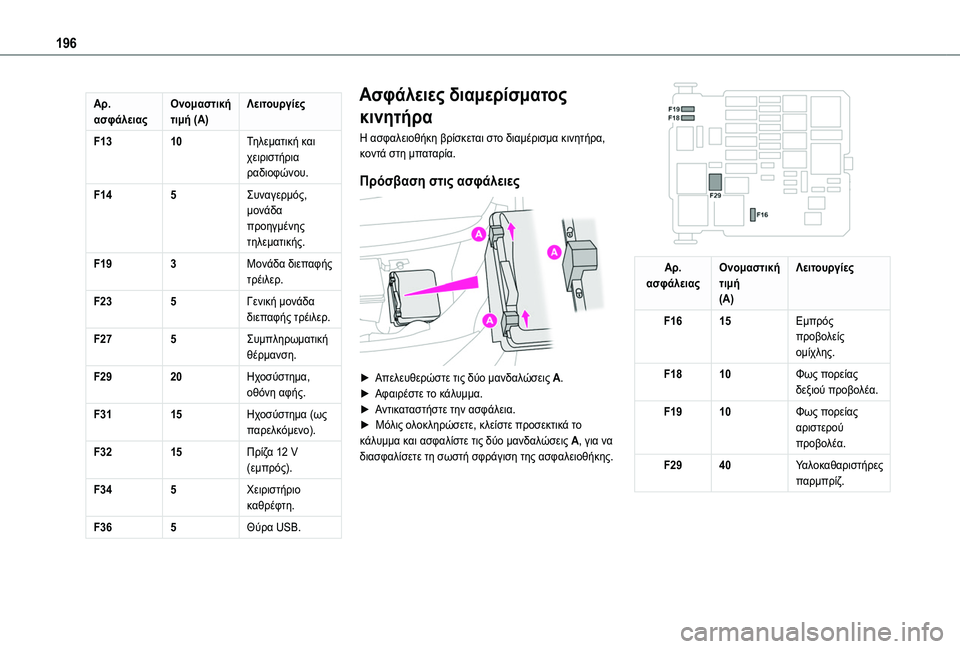

Αρ. ασφάλειαςΟνομαστική τιμή (A)Λειτουργίες
F1310Τηλεματική και χειριστήρια ραδιοφώνου.
F145Συναγερμός, μονάδα προηγμένης τηλεματικής.
F193Μονάδα διεπαφής τρέιλερ.
F235Γενική μονάδα διεπαφής τρέιλερ.
F275Συμπληρωματική θέρμανση.
F2920Ηχοσύστημα, οθόνη αφής.
F3115Ηχοσύστημα (ως παρελκόμενο).
F3215Πρίζα 12 V (εμπρός).
F345Χειριστήριο καθρέφτη.
F365Θύρα USB.
Ασφάλειες διαμερίσματος
κινητήρα
Η ασφαλειοθήκη βρίσκεται στο διαμέρισμα κινητήρα, κοντά στη μπαταρία.
Πρόσβαση στις ασφάλειες

► Απελευθερώστε τις δύο μανδαλώσεις A.► Αφαιρέστε το κάλυμμα.► Αντικαταστήστε την ασφάλεια.► Μόλις ολοκληρώσετε, κλείστε προσεκτικά το κάλυμμα και ασφαλίστε τις δύο μανδαλώσεις A, για να
διασφαλίσετε τη σωστή σφράγιση της ασφαλειοθήκης.

Αρ. ασφάλειαςΟνομαστική τιμή(Α)
Λειτουργίες
F1615Εμπρός προβολείς ομίχλης.
F1810Φως πορείας δεξιού προβολέα.
F1910Φως πορείας αριστερού προβολέα.
F2940Υαλοκαθαριστήρες παρμπρίζ.

197
Σε περίπτωση βλάβης ακινητοποίησης
8

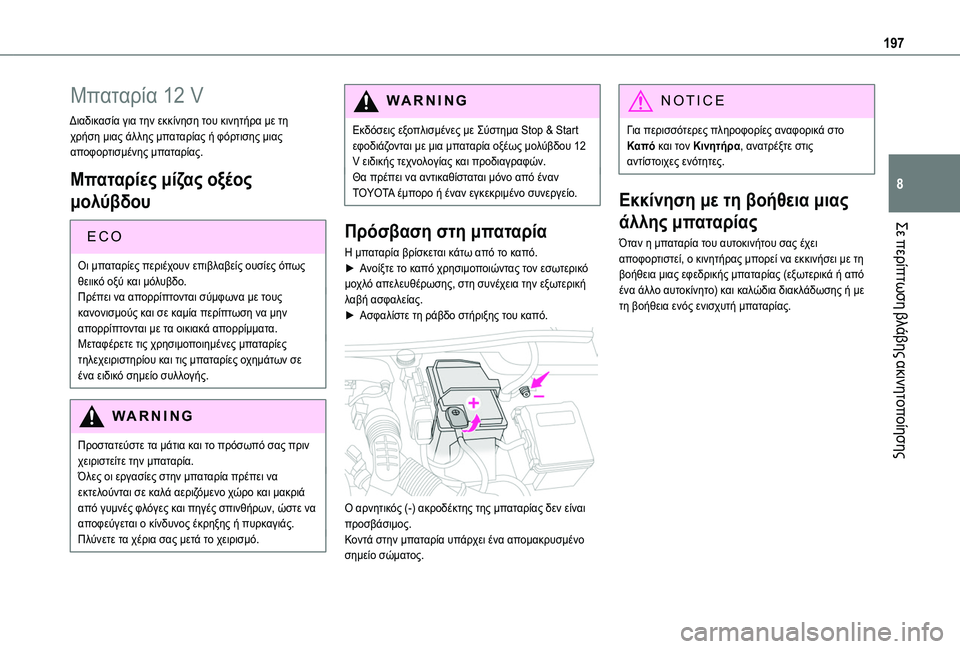

Μπαταρία 12 V
Διαδικασία για την εκκίνηση του κινητήρα με τη χρήση μιας άλλης μπαταρίας ή φόρτισης μιας αποφορτισμένης μπαταρίας.
Μπαταρίες μίζας οξέος
μολύβδου
ECO
Οι μπαταρίες περιέχουν επιβλαβείς ουσίες όπως θειικό οξύ και μόλυβδο.Πρέπει να απορρίπτονται σύμφωνα με τους κανονισμούς και σε καμία περίπτωση να μην απορρίπτονται με τα οικιακά απορρίμματα.Μεταφέρετε τις χρησιμοποιημένες μπαταρίες τηλεχειριστηρίου και τις μπαταρίες οχημάτων σε ένα ειδικό σημείο συλλογής.
WARNI NG
Προστατεύστε τα μάτια και το πρόσωπό σας πριν χειριστείτε την μπαταρία.Όλες οι εργασίες στην μπαταρία πρέπει να εκτελούνται σε καλά αεριζόμενο χώρο και μακριά από γυμνές φλόγες και πηγές σπινθήρων, ώστε να αποφεύγεται ο κίνδυνος έκρηξης ή πυρκαγιάς.Πλύνετε τα χέρια σας μετά το χειρισμό.
WARNI NG
Εκδόσεις εξοπλισμένες με Σύστημα Stop & Start εφοδιάζονται με μια μπαταρία οξέως μολύβδου 12 V ειδικής τεχνολογίας και προδιαγραφών.Θα πρέπει να αντικαθίσταται μόνο από έναν TOYOTA έμπορο ή έναν εγκεκριμένο συνεργείο.
Πρόσβαση στη μπαταρία
Η μπαταρία βρίσκεται κάτω από το καπό.► Ανοίξτε το καπό χρησιμοποιώντας τον εσωτερικό μοχλό απελευθέρωσης, στη συνέχεια την εξωτερική λαβή ασφαλείας.► Ασφαλίστε τη ράβδο στήριξης του καπό.

Ο αρνητικός (-) ακροδέκτης της μπαταρίας δεν είναι προσβάσιμος.Κοντά στην μπαταρία υπάρχει ένα απομακρυσμένο σημείο σώματος.
NOTIC E
Για περισσότερες πληροφορίες αναφορικά στο Καπό και τον Κινητήρα, ανατρέξτε στις αντίστοιχες ενότητες.
Εκκίνηση με τη βοήθεια μιας
άλλης μπαταρίας
Όταν η μπαταρία του αυτοκινήτου σας έχει αποφορτιστεί, ο κινητήρας μπορεί να εκκινήσει με τη βοήθεια μιας εφεδρικής μπαταρίας (εξωτερικά ή από ένα άλλο αυτοκίνητο) και καλώδια διακλάδωσης ή με τη βοήθεια ενός ενισχυτή μπαταρίας.

198

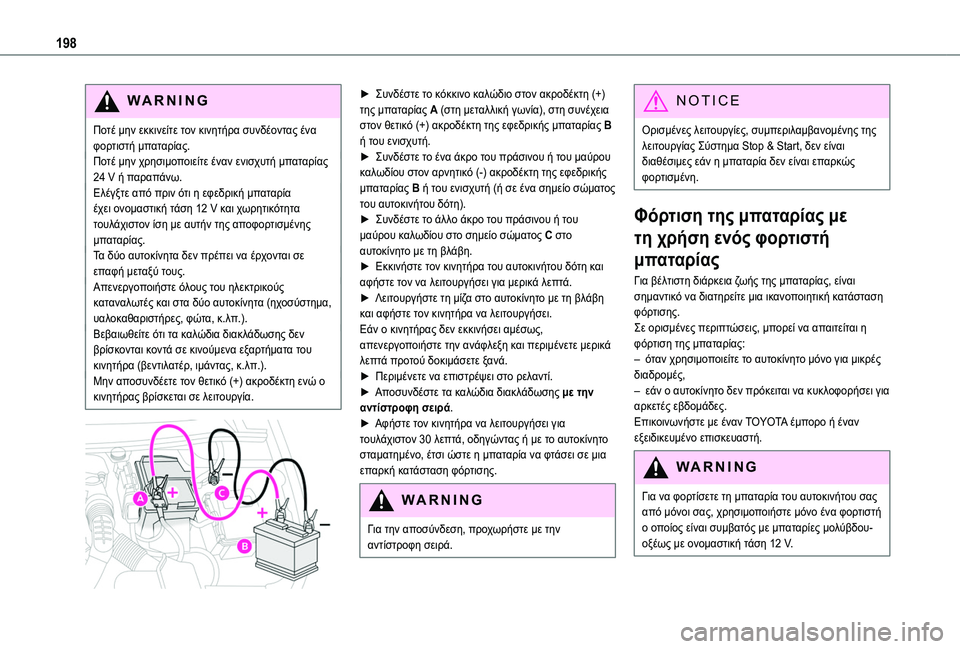

WARNI NG
Ποτέ μην εκκινείτε τον κινητήρα συνδέοντας ένα φορτιστή μπαταρίας.Ποτέ μην χρησιμοποιείτε έναν ενισχυτή μπαταρίας 24 V ή παραπάνω.Ελέγξτε από πριν ότι η εφεδρική μπαταρία έχει ονομαστική τάση 12 V και χωρητικότητα τουλάχιστον ίση με αυτήν της αποφορτισμένης μπαταρίας.Τα δύο αυτοκίνητα δεν πρέπει να έρχονται σε επαφή μεταξύ τους.Απενεργοποιήστε όλους του ηλεκτρικούς καταναλωτές και στα δύο αυτοκίνητα (ηχοσύστημα, υαλοκαθαριστήρες, φώτα, κ.λπ.).Βεβαιωθείτε ότι τα καλώδια διακλάδωσης δεν βρίσκονται κοντά σε κινούμενα εξαρτήματα του κινητήρα (βεντιλατέρ, ιμάντας, κ.λπ.).Μην αποσυνδέετε τον θετικό (+) ακροδέκτη ενώ ο κινητήρας βρίσκεται σε λειτουργία.


► Συνδέστε το κόκκινο καλώδιο στον ακροδέκτη (+)της μπαταρίας A (στη μεταλλική γωνία), στη συνέχεια στον θετικό (+) ακροδέκτη της εφεδρικής μπαταρίας B ή του ενισχυτή.► Συνδέστε το ένα άκρο του πράσινου ή του μαύρου καλωδίου στον αρνητικό (-) ακροδέκτη της εφεδρικής μπαταρίας B ή του ενισχυτή (ή σε ένα σημείο σώματος του αυτοκινήτου δότη).► Συνδέστε το άλλο άκρο του πράσινου ή του μαύρου καλωδίου στο σημείο σώματος C στο αυτοκίνητο με τη βλάβη.► Εκκινήστε τον κινητήρα του αυτοκινήτου δότη και αφήστε τον να λειτουργήσει για μερικά λεπτά.► Λειτουργήστε τη μίζα στο αυτοκίνητο με τη βλάβη και αφήστε τον κινητήρα να λειτουργήσει.Εάν ο κινητήρας δεν εκκινήσει αμέσως, απενεργοποιήστε την ανάφλεξη και περιμένετε μερικά λεπτά προτού δοκιμάσετε ξανά.► Περιμένετε να επιστρέψει στο ρελαντί.► Αποσυνδέστε τα καλώδια διακλάδωσης με την αντίστροφη σειρά.► Αφήστε τον κινητήρα να λειτουργήσει για τουλάχιστον 30 λεπτά, οδηγώντας ή με το αυτοκίνητο
σταματημένο, έτσι ώστε η μπαταρία να φτάσει σε μια επαρκή κατάσταση φόρτισης.
WARNI NG
Για την αποσύνδεση, προχωρήστε με την αντίστροφη σειρά.
NOTIC E
Ορισμένες λειτουργίες, συμπεριλαμβανομένης της λειτουργίας Σύστημα Stop & Start, δεν είναι διαθέσιμες εάν η μπαταρία δεν είναι επαρκώς φορτισμένη.
Φόρτιση της μπαταρίας με
τη χρήση ενός φορτιστή
μπαταρίας
Για βέλτιστη διάρκεια ζωής της μπαταρίας, είναι σημαντικό να διατηρείτε μια ικανοποιητική κατάσταση φόρτισης.Σε ορισμένες περιπτώσεις, μπορεί να απαιτείται η φόρτιση της μπαταρίας:– όταν χρησιμοποιείτε το αυτοκίνητο μόνο για μικρές διαδρομές,– εάν ο αυτοκίνητο δεν πρόκειται να κυκλοφορήσει για αρκετές εβδομάδες.Επικοινωνήστε με έναν TOYOTA έμπορο ή έναν εξειδικευμένο επισκευαστή.
WARNI NG
Για να φορτίσετε τη μπαταρία του αυτοκινήτου σας από μόνοι σας, χρησιμοποιήστε μόνο ένα φορτιστή ο οποίος είναι συμβατός με μπαταρίες μολύβδου-οξέως με ονομαστική τάση 12 V.

199
Σε περίπτωση βλάβης ακινητοποίησης
8

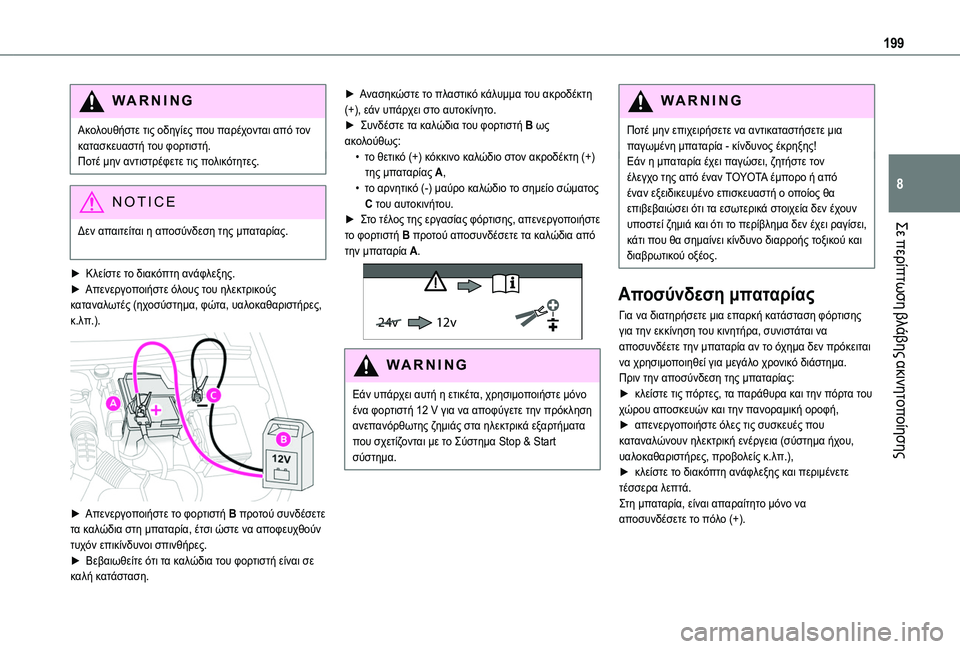

WARNI NG
Ακολουθήστε τις οδηγίες που παρέχονται από τον κατασκευαστή του φορτιστή.Ποτέ μην αντιστρέφετε τις πολικότητες.
NOTIC E
Δεν απαιτείται η αποσύνδεση της μπαταρίας.
► Κλείστε το διακόπτη ανάφλεξης.► Απενεργοποιήστε όλους του ηλεκτρικούς καταναλωτές (ηχοσύστημα, φώτα, υαλοκαθαριστήρες, κ.λπ.).

► Απενεργοποιήστε το φορτιστή B προτού συνδέσετε τα καλώδια στη μπαταρία, έτσι ώστε να αποφευχθούν
τυχόν επικίνδυνοι σπινθήρες.► Βεβαιωθείτε ότι τα καλώδια του φορτιστή είναι σε καλή κατάσταση.
► Ανασηκώστε το πλαστικό κάλυμμα του ακροδέκτη (+), εάν υπάρχει στο αυτοκίνητο.► Συνδέστε τα καλώδια του φορτιστή B ως ακολούθως:• το θετικό (+) κόκκινο καλώδιο στον ακροδέκτη (+) της μπαταρίας A,• το αρνητικό (-) μαύρο καλώδιο το σημείο σώματος C του αυτοκινήτου.► Στο τέλος της εργασίας φόρτισης, απενεργοποιήστε το φορτιστή B προτού αποσυνδέσετε τα καλώδια από την μπαταρία A.
24v 12v
WARNI NG
Εάν υπάρχει αυτή η ετικέτα, χρησιμοποιήστε μόνο ένα φορτιστή 12 V για να αποφύγετε την πρόκληση ανεπανόρθωτης ζημιάς στα ηλεκτρικά εξαρτήματα που σχετίζονται με το Σύστημα Stop & Start σύστημα.
WARNI NG
Ποτέ μην επιχειρήσετε να αντικαταστήσετε μια παγωμένη μπαταρία - κίνδυνος έκρηξης!Εάν η μπαταρία έχει παγώσει, ζητήστε τον έλεγχο της από έναν TOYOTA έμπορο ή από έναν εξειδικευμένο επισκευαστή ο οποίος θα επιβεβαιώσει ότι τα εσωτερικά στοιχεία δεν έχουν υποστεί ζημιά και ότι το περίβλημα δεν έχει ραγίσει, κάτι που θα σημαίνει κίνδυνο διαρροής τοξικού και διαβρωτικού οξέος.
Αποσύνδεση μπαταρίας
Για να διατηρήσετε μια επαρκή κατάσταση φόρτισης για την εκκίνηση του κινητήρα, συνιστάται να αποσυνδέετε την μπαταρία αν το όχημα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.Πριν την αποσύνδεση της μπαταρίας:► κλείστε τις πόρτες, τα παράθυρα και την πόρτα του χώρου αποσκευών και την πανοραμική οροφή,► απενεργοποιήστε όλες τις συσκευές που καταναλώνουν ηλεκτρική ενέργεια (σύστημα ήχου,
υαλοκαθαριστήρες, προβολείς κ.λπ.),► κλείστε το διακόπτη ανάφλεξης και περιμένετε τέσσερα λεπτά.Στη μπαταρία, είναι απαραίτητο μόνο να αποσυνδέσετε το πόλο (+).

200

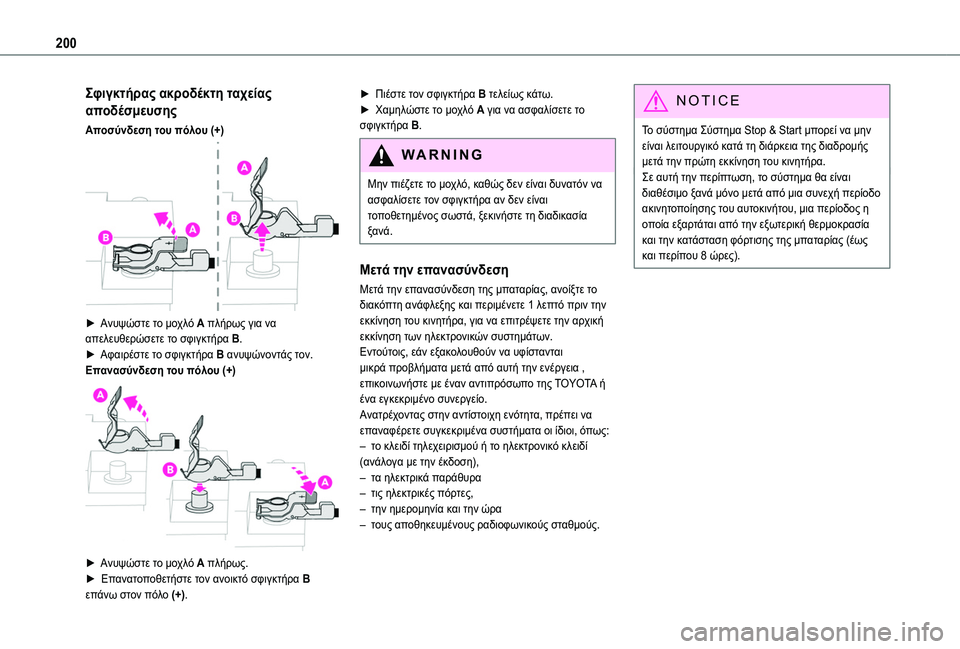

Σφιγκτήρας ακροδέκτη ταχείας
αποδέσμευσης
Αποσύνδεση του πόλου (+)

► Ανυψώστε το μοχλό A πλήρως για να απελευθερώσετε το σφιγκτήρα B.► Αφαιρέστε το σφιγκτήρα B ανυψώνοντάς τον.Επανασύνδεση του πόλου (+)

► Ανυψώστε το μοχλό A πλήρως.► Επανατοποθετήστε τον ανοικτό σφιγκτήρα B επάνω στον πόλο (+).
► Πιέστε τον σφιγκτήρα B τελείως κάτω.► Χαμηλώστε το μοχλό A για να ασφαλίσετε το σφιγκτήρα B.
WARNI NG
Μην πιέζετε το μοχλό, καθώς δεν είναι δυνατόν να ασφαλίσετε τον σφιγκτήρα αν δεν είναι τοποθετημένος σωστά, ξεκινήστε τη διαδικασία ξανά.
Μετά την επανασύνδεση
Μετά την επανασύνδεση της μπαταρίας, ανοίξτε το διακόπτη ανάφλεξης και περιμένετε 1 λεπτό πριν την εκκίνηση του κινητήρα, για να επιτρέψετε την αρχική εκκίνηση των ηλεκτρονικών συστημάτων.Εντούτοις, εάν εξακολουθούν να υφίστανται μικρά προβλήματα μετά από αυτή την ενέργεια , επικοινωνήστε με έναν αντιπρόσωπο της TOYOTA ή ένα εγκεκριμένο συνεργείο.Ανατρέχοντας στην αντίστοιχη ενότητα, πρέπει να επαναφέρετε συγκεκριμένα συστήματα οι ίδιοι, όπως:– το κλειδί τηλεχειρισμού ή το ηλεκτρονικό κλειδί (ανάλογα με την έκδοση),– τα ηλεκτρικά παράθυρα– τις ηλεκτρικές πόρτες,– την ημερομηνία και την ώρα– τους αποθηκευμένους ραδιοφωνικούς σταθμούς.
NOTIC E
Το σύστημα Σύστημα Stop & Start μπορεί να μην είναι λειτουργικό κατά τη διάρκεια της διαδρομής μετά την πρώτη εκκίνηση του κινητήρα.Σε αυτή την περίπτωση, το σύστημα θα είναι διαθέσιμο ξανά μόνο μετά από μια συνεχή περίοδο ακινητοποίησης του αυτοκινήτου, μια περίοδος η οποία εξαρτάται από την εξωτερική θερμοκρασία και την κατάσταση φόρτισης της μπαταρίας (έως και περίπου 8 ώρες).
