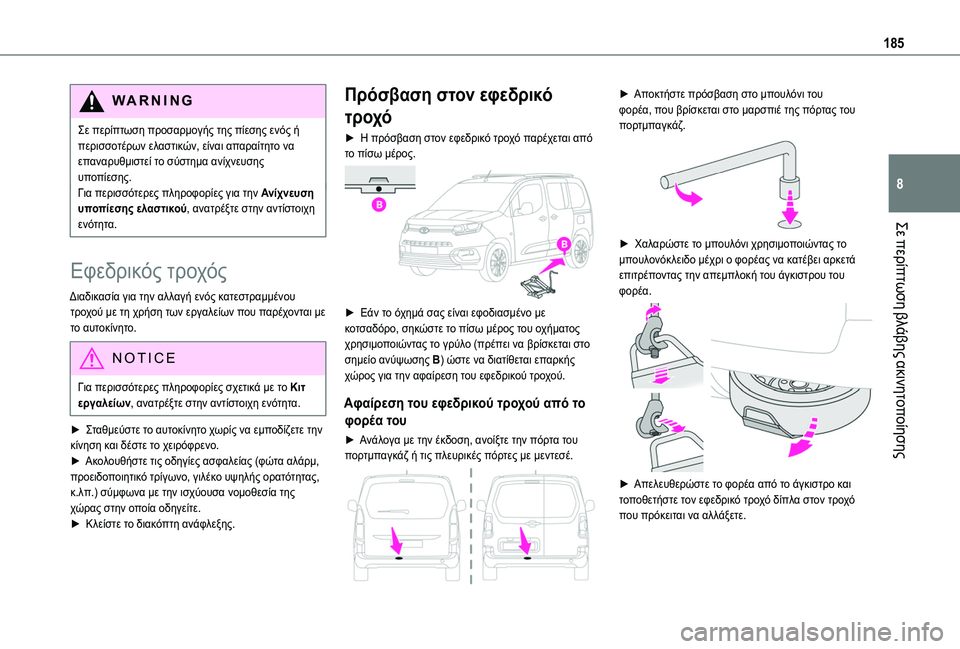

185
Σε περίπτωση βλάβης ακινητοποίησης
8
WARNI NG
Σε περίπτωση προσαρμογής της πίεσης ενός ή περισσοτέρων ελαστικών, είναι απαραίτητο να επαναρυθμιστεί το σύστημα ανίχνευσης υποπίεσης.Για περισσότερες πληροφορίες για την Ανίχνευση υποπίεσης ελαστικού, ανατρέξτε στην αντίστοιχη ενότητα.
Εφεδρικός τροχός
Διαδικασία για την αλλαγή ενός κατεστραμμένου τροχού με τη χρήση των εργαλείων που παρέχονται με το αυτοκίνητο.
NOTIC E
Για περισσότερες πληροφορίες σχετικά με το Κιτ εργαλείων, ανατρέξτε στην αντίστοιχη ενότητα.
► Σταθμεύστε το αυτοκίνητο χωρίς να εμποδίζετε την
κίνηση και δέστε το χειρόφρενο.► Ακολουθήστε τις οδηγίες ασφαλείας (φώτα αλάρμ, προειδοποιητικό τρίγωνο, γιλέκο υψηλής ορατότητας, κ.λπ.) σύμφωνα με την ισχύουσα νομοθεσία της χώρας στην οποία οδηγείτε.► Κλείστε το διακόπτη ανάφλεξης.
Πρόσβαση στον εφεδρικό
τροχό
► Η πρόσβαση στον εφεδρικό τροχό παρέχεται από το πίσω μέρος.

► Εάν το όχημά σας είναι εφοδιασμένο με κοτσαδόρο, σηκώστε το πίσω μέρος του οχήματος χρησιμοποιώντας το γρύλο (πρέπει να βρίσκεται στο σημείο ανύψωσης B) ώστε να διατίθεται επαρκής χώρος για την αφαίρεση του εφεδρικού τροχού.
Αφαίρεση του εφεδρικού τροχού από το
φορέα του
► Ανάλογα με την έκδοση, ανοίξτε την πόρτα του πορτμπαγκάζ ή τις πλευρικές πόρτες με μεντεσέ.

► Αποκτήστε πρόσβαση στο μπουλόνι του φορέα, που βρίσκεται στο μαρσπιέ της πόρτας του πορτμπαγκάζ.

► Χαλαρώστε το μπουλόνι χρησιμοποιώντας το μπουλονόκλειδο μέχρι ο φορέας να κατέβει αρκετά επιτρέποντας την απεμπλοκή του άγκιστρου του φορέα.

► Απελευθερώστε το φορέα από το άγκιστρο και τοποθετήστε τον εφεδρικό τροχό δίπλα στον τροχό που πρόκειται να αλλάξετε.

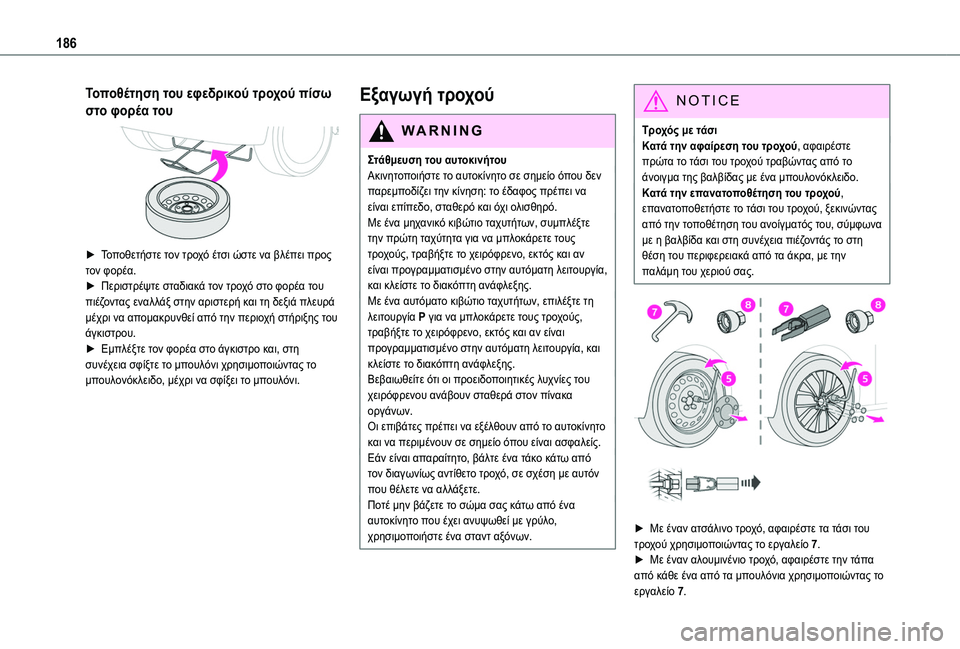

186
Τοποθέτηση του εφεδρικού τροχού πίσω
στο φορέα του

► Τοποθετήστε τον τροχό έτσι ώστε να βλέπει προς τον φορέα.► Περιστρέψτε σταδιακά τον τροχό στο φορέα του πιέζοντας εναλλάξ στην αριστερή και τη δεξιά πλευρά μέχρι να απομακρυνθεί από την περιοχή στήριξης του άγκιστρου.► Εμπλέξτε τον φορέα στο άγκιστρο και, στη συνέχεια σφίξτε το μπουλόνι χρησιμοποιώντας το μπουλονόκλειδο, μέχρι να σφίξει το μπουλόνι.
Εξαγωγή τροχού
WARNI NG
Στάθμευση του αυτοκινήτουΑκινητοποιήστε το αυτοκίνητο σε σημείο όπου δεν παρεμποδίζει την κίνηση: το έδαφος πρέπει να είναι επίπεδο, σταθερό και όχι ολισθηρό.Με ένα μηχανικό κιβώτιο ταχυτήτων, συμπλέξτε την πρώτη ταχύτητα για να μπλοκάρετε τους τροχούς, τραβήξτε το χειρόφρενο, εκτός και αν είναι προγραμματισμένο στην αυτόματη λειτουργία, και κλείστε το διακόπτη ανάφλεξης.Με ένα αυτόματο κιβώτιο ταχυτήτων, επιλέξτε τη λειτουργία P για να μπλοκάρετε τους τροχούς, τραβήξτε το χειρόφρενο, εκτός και αν είναι προγραμματισμένο στην αυτόματη λειτουργία, και κλείστε το διακόπτη ανάφλεξης.Βεβαιωθείτε ότι οι προειδοποιητικές λυχνίες του χειρόφρενου ανάβουν σταθερά στον πίνακα οργάνων.Οι επιβάτες πρέπει να εξέλθουν από το αυτοκίνητο και να περιμένουν σε σημείο όπου είναι ασφαλείς.
Εάν είναι απαραίτητο, βάλτε ένα τάκο κάτω από τον διαγωνίως αντίθετο τροχό, σε σχέση με αυτόν που θέλετε να αλλάξετε.Ποτέ μην βάζετε το σώμα σας κάτω από ένα αυτοκίνητο που έχει ανυψωθεί με γρύλο, χρησιμοποιήστε ένα σταντ αξόνων.
NOTIC E
Τροχός με τάσιΚατά την αφαίρεση του τροχού, αφαιρέστε πρώτα το τάσι του τροχού τραβώντας από το άνοιγμα της βαλβίδας με ένα μπουλονόκλειδο.Κατά την επανατοποθέτηση του τροχού, επανατοποθετήστε το τάσι του τροχού, ξεκινώντας από την τοποθέτηση του ανοίγματός του, σύμφωνα με η βαλβίδα και στη συνέχεια πιέζοντάς το στη θέση του περιφερειακά από τα άκρα, με την παλάμη του χεριού σας.


► Με έναν ατσάλινο τροχό, αφαιρέστε τα τάσι του τροχού χρησιμοποιώντας το εργαλείο 7.
► Με έναν αλουμινένιο τροχό, αφαιρέστε την τάπα από κάθε ένα από τα μπουλόνια χρησιμοποιώντας το εργαλείο 7.

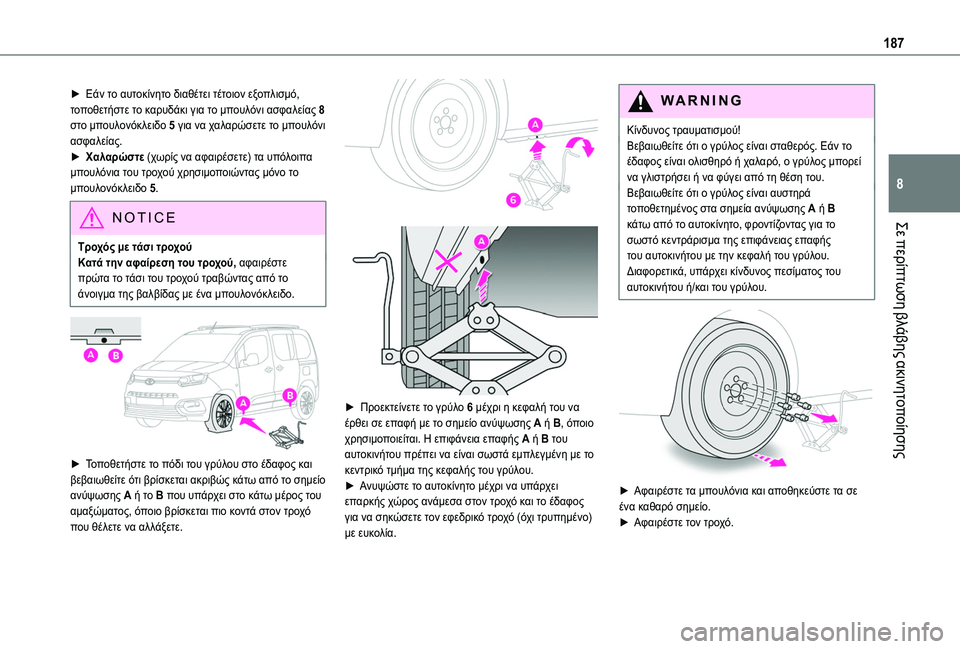

187
Σε περίπτωση βλάβης ακινητοποίησης
8
► Εάν το αυτοκίνητο διαθέτει τέτοιον εξοπλισμό, τοποθετήστε το καρυδάκι για το μπουλόνι ασφαλείας 8 στο μπουλονόκλειδο 5 για να χαλαρώσετε το μπουλόνι ασφαλείας.► Χαλαρώστε (χωρίς να αφαιρέσετε) τα υπόλοιπα μπουλόνια του τροχού χρησιμοποιώντας μόνο το μπουλονόκλειδο 5.
NOTIC E
Τροχός με τάσι τροχούΚατά την αφαίρεση του τροχού, αφαιρέστε πρώτα το τάσι του τροχού τραβώντας από το άνοιγμα της βαλβίδας με ένα μπουλονόκλειδο.


► Τοποθετήστε το πόδι του γρύλου στο έδαφος και βεβαιωθείτε ότι βρίσκεται ακριβώς κάτω από το σημείο ανύψωσης A ή το B που υπάρχει στο κάτω μέρος του αμαξώματος, όποιο βρίσκεται πιο κοντά στον τροχό που θέλετε να αλλάξετε.


► Προεκτείνετε το γρύλο 6 μέχρι η κεφαλή του να έρθει σε επαφή με το σημείο ανύψωσης A ή B, όποιο χρησιμοποιείται. Η επιφάνεια επαφής A ή B του αυτοκινήτου πρέπει να είναι σωστά εμπλεγμένη με το κεντρικό τμήμα της κεφαλής του γρύλου.► Ανυψώστε το αυτοκίνητο μέχρι να υπάρχει επαρκής χώρος ανάμεσα στον τροχό και το έδαφος για να σηκώσετε τον εφεδρικό τροχό (όχι τρυπημένο) με ευκολία.
WARNI NG
Κίνδυνος τραυματισμού!Βεβαιωθείτε ότι ο γρύλος είναι σταθερός. Εάν το έδαφος είναι ολισθηρό ή χαλαρό, ο γρύλος μπορεί να γλιστρήσει ή να φύγει από τη θέση του.Βεβαιωθείτε ότι ο γρύλος είναι αυστηρά τοποθετημένος στα σημεία ανύψωσης A ή B κάτω από το αυτοκίνητο, φροντίζοντας για το σωστό κεντράρισμα της επιφάνειας επαφής του αυτοκινήτου με την κεφαλή του γρύλου. Διαφορετικά, υπάρχει κίνδυνος πεσίματος του αυτοκινήτου ή/και του γρύλου.


► Αφαιρέστε τα μπουλόνια και αποθηκεύστε τα σε ένα καθαρό σημείο.► Αφαιρέστε τον τροχό.

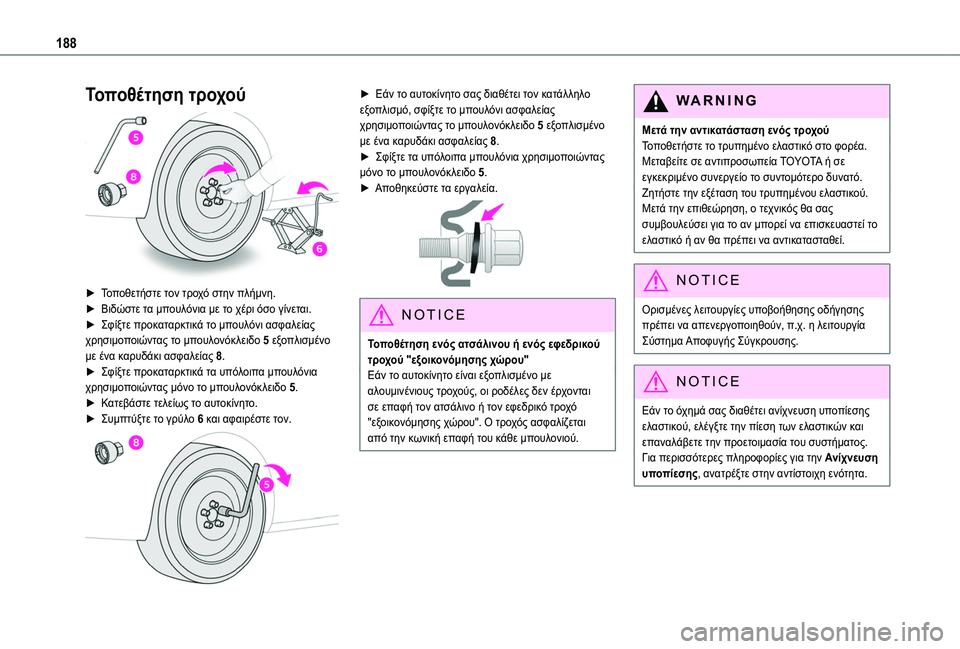

188
Τοποθέτηση τροχού

► Τοποθετήστε τον τροχό στην πλήμνη.► Βιδώστε τα μπουλόνια με το χέρι όσο γίνεται.► Σφίξτε προκαταρκτικά το μπουλόνι ασφαλείας χρησιμοποιώντας το μπουλονόκλειδο 5 εξοπλισμένο με ένα καρυδάκι ασφαλείας 8.► Σφίξτε προκαταρκτικά τα υπόλοιπα μπουλόνια χρησιμοποιώντας μόνο το μπουλονόκλειδο 5.► Κατεβάστε τελείως το αυτοκίνητο.► Συμπτύξτε το γρύλο 6 και αφαιρέστε τον.

► Εάν το αυτοκίνητο σας διαθέτει τον κατάλληλο εξοπλισμό, σφίξτε το μπουλόνι ασφαλείας χρησιμοποιώντας το μπουλονόκλειδο 5 εξοπλισμένο με ένα καρυδάκι ασφαλείας 8.► Σφίξτε τα υπόλοιπα μπουλόνια χρησιμοποιώντας μόνο το μπουλονόκλειδο 5.► Αποθηκεύστε τα εργαλεία.

NOTIC E
Τοποθέτηση ενός ατσάλινου ή ενός εφεδρικού τροχού "εξοικονόμησης χώρου"Εάν το αυτοκίνητο είναι εξοπλισμένο με αλουμινένιους τροχούς, οι ροδέλες δεν έρχονται σε επαφή τον ατσάλινο ή τον εφεδρικό τροχό "εξοικονόμησης χώρου". Ο τροχός ασφαλίζεται από την κωνική επαφή του κάθε μπουλονιού.
WARNI NG
Μετά την αντικατάσταση ενός τροχούΤοποθετήστε το τρυπημένο ελαστικό στο φορέα.Μεταβείτε σε αντιπροσωπεία TOYOTA ή σε εγκεκριμένο συνεργείο το συντομότερο δυνατό.Ζητήστε την εξέταση του τρυπημένου ελαστικού. Μετά την επιθεώρηση, ο τεχνικός θα σας συμβουλεύσει για το αν μπορεί να επισκευαστεί το ελαστικό ή αν θα πρέπει να αντικατασταθεί.
NOTIC E
Ορισμένες λειτουργίες υποβοήθησης οδήγησης πρέπει να απενεργοποιηθούν, π.χ. η λειτουργία Σύστημα Αποφυγής Σύγκρουσης.
NOTIC E
Εάν το όχημά σας διαθέτει ανίχνευση υποπίεσης ελαστικού, ελέγξτε την πίεση των ελαστικών και επαναλάβετε την προετοιμασία του συστήματος.Για περισσότερες πληροφορίες για την Ανίχνευση υποπίεσης, ανατρέξτε στην αντίστοιχη ενότητα.

189
Σε περίπτωση βλάβης ακινητοποίησης
8
NOTIC E
Τροχός με τάσιΚατά την επανατοποθέτηση του τροχού, επανατοποθετήστε το τάσι του τροχού, ξεκινώντας με την ευθυγράμμιση του ανοίγματός του με τη βαλβίδα και στη συνέχεια πιέζοντάς περιμετρικά το άκρο με την παλάμη του χεριού σας.


NOTIC E
Σε αυτή την ετικέτα αναφέρονται οι πιέσεις πλήρωσης των ελαστικών.
Αντικατάσταση λαμπτήρα
NOTIC E
Σε ορισμένες καιρικές συνθήκες (π.χ. χαμηλή θερμοκρασία ή υγρασία), η υγρασία στην εσωτερική επιφάνεια του κρυστάλλου των προβολέων και των οπίσθιων φανών είναι φυσιολογική και θα εξαφανιστεί μετά τη λειτουργία των λαμπτήρων για λίγα λεπτά.
WARNI NG
Οι προβολείς διαθέτουν πολυκαρβονικούς φακούς με προστατευτική επίστρωση:► μην τους καθαρίζετε με στεγνό ή λειαντικό πανί, ούτε με απορρυπαντικό ή διαλυτικά προϊόντα,► χρησιμοποιήστε ένα σφουγγάρι και σαπουνόνερο ή ένα προϊόν με ουδέτερο pH,► Όταν χρησιμοποιείτε ένα πλυστικό μηχάνημα υψηλής πίεσης σε επίμονα σημάδια, μην κρατάτε τη δέσμη του νερού να κατευθύνεται απευθείας επάνω στα φώτα ή στα άκρα τους για μεγάλο διάστημα, ούτως ώστε να μην προκαλέσετε ζημιά στην επίστρωσή τους ή στις τσιμούχες τους.
WARNI NG
Η αλλαγή ενός λαμπτήρα πρέπει να γίνεται μόνο με το διακόπτη κλειστό και αφού το φως έχει σβήσει για αρκετά λεπτά - κίνδυνος σοβαρών εγκαυμάτων!Μην ακουμπάτε το λαμπτήρα με γυμνά χέρια, χρησιμοποιήστε ένα πανί χωρίς χνούδι.Είναι σημαντικό να χρησιμοποιείτε μόνο λαμπτήρες τύπου anti-ultraviolet (UV), ούτως ώστε να μην προκαλέσετε ζημιά στον προβολέα.Πάντοτε να αντικαθιστάτε έναν καμένο λαμπτήρα με έναν καινούργιο λαμπτήρα του ιδίου τύπου και προδιαγραφών.
WARNI NG
Άνοιγμα του καπό / Πρόσβαση στους λαμπτήρεςΜε τον κινητήρα ζεστό, προχωρήστε με προσοχή - κίνδυνος εγκαυμάτων!Δείξτε προσοχή με αντικείμενα ή ρουχισμό τα οποία θα μπορούσαν να πιαστούν στα πτερύγια του βεντιλατέρ ψύξης - κίνδυνος στραγγαλισμού!
NOTIC E
Λαμπτήρες αλογόνου (Hx)Για τη διασφάλιση της καλής ποιότητας φωτισμού, ελέγξτε ότι ο λαμπτήρας είναι σωστά τοποθετημένος στο ντουί του.
WARNI NG
Μετά την αντικατάσταση ενός λαμπτήραΓια την επανατοποθέτηση, εκτελέστε τις εργασίες τοποθέτησης με την αντίστροφη σειρά.Κλείστε το προστατευτικό κάλυμμα πολύ προσεκτικά ώστε να εγγυάται τη στεγανότητα των λαμπτήρων.

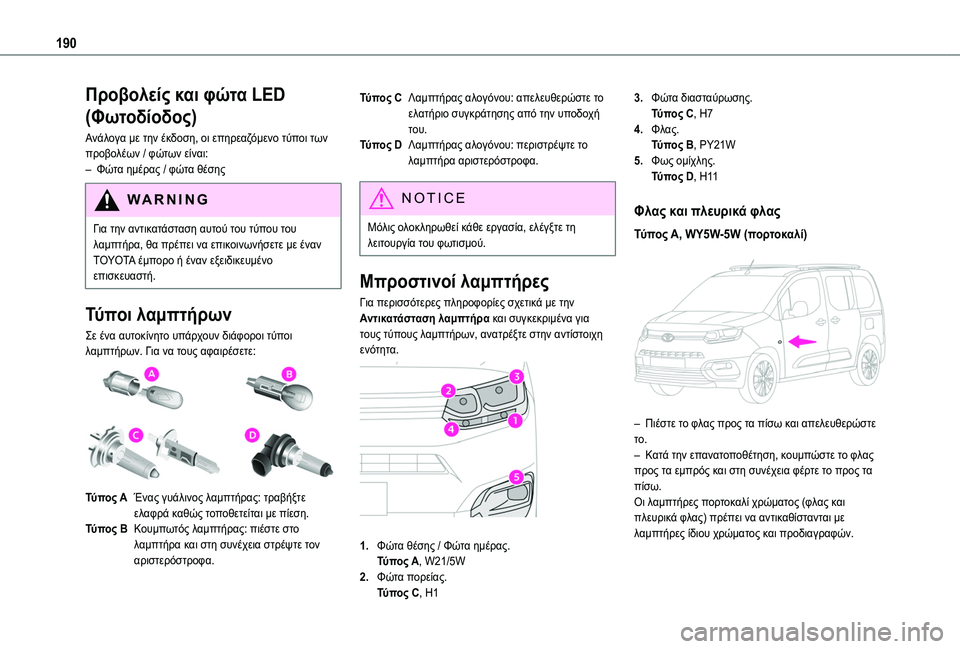

190
Προβολείς και φώτα LED
(Φωτοδίοδος)
Ανάλογα με την έκδοση, οι επηρεαζόμενο τύποι των προβολέων / φώτων είναι:– Φώτα ημέρας / φώτα θέσης
WARNI NG
Για την αντικατάσταση αυτού του τύπου του λαμπτήρα, θα πρέπει να επικοινωνήσετε με έναν TOYOTA έμπορο ή έναν εξειδικευμένο επισκευαστή.
Τύποι λαμπτήρων
Σε ένα αυτοκίνητο υπάρχουν διάφοροι τύποι λαμπτήρων. Για να τους αφαιρέσετε:

Τύπος AΈνας γυάλινος λαμπτήρας: τραβήξτε ελαφρά καθώς τοποθετείται με πίεση.
Τύπος BΚουμπωτός λαμπτήρας: πιέστε στο λαμπτήρα και στη συνέχεια στρέψτε τον αριστερόστροφα.
Τύπος CΛαμπτήρας αλογόνου: απελευθερώστε το ελατήριο συγκράτησης από την υποδοχή του.
Τύπος DΛαμπτήρας αλογόνου: περιστρέψτε το λαμπτήρα αριστερόστροφα.
NOTIC E
Μόλις ολοκληρωθεί κάθε εργασία, ελέγξτε τη λειτουργία του φωτισμού.
Μπροστινοί λαμπτήρες
Για περισσότερες πληροφορίες σχετικά με την Αντικατάσταση λαμπτήρα και συγκεκριμένα για τους τύπους λαμπτήρων, ανατρέξτε στην αντίστοιχη ενότητα.

1.Φώτα θέσης / Φώτα ημέρας.Τύπος A, W21/5W
2.Φώτα πορείας.Τύπος C, H1
3.Φώτα διασταύρωσης.Τύπος C, H7
4.Φλας.Τύπος B, PY21W
5.Φως ομίχλης.Τύπος D, H11
Φλας και πλευρικά φλας
Τύπος A, WY5W-5W (πορτοκαλί)

– Πιέστε το φλας προς τα πίσω και απελευθερώστε το.– Κατά την επανατοποθέτηση, κουμπώστε το φλας προς τα εμπρός και στη συνέχεια φέρτε το προς τα πίσω.Οι λαμπτήρες πορτοκαλί χρώματος (φλας και πλευρικά φλας) πρέπει να αντικαθίστανται με λαμπτήρες ίδιου χρώματος και προδιαγραφών.

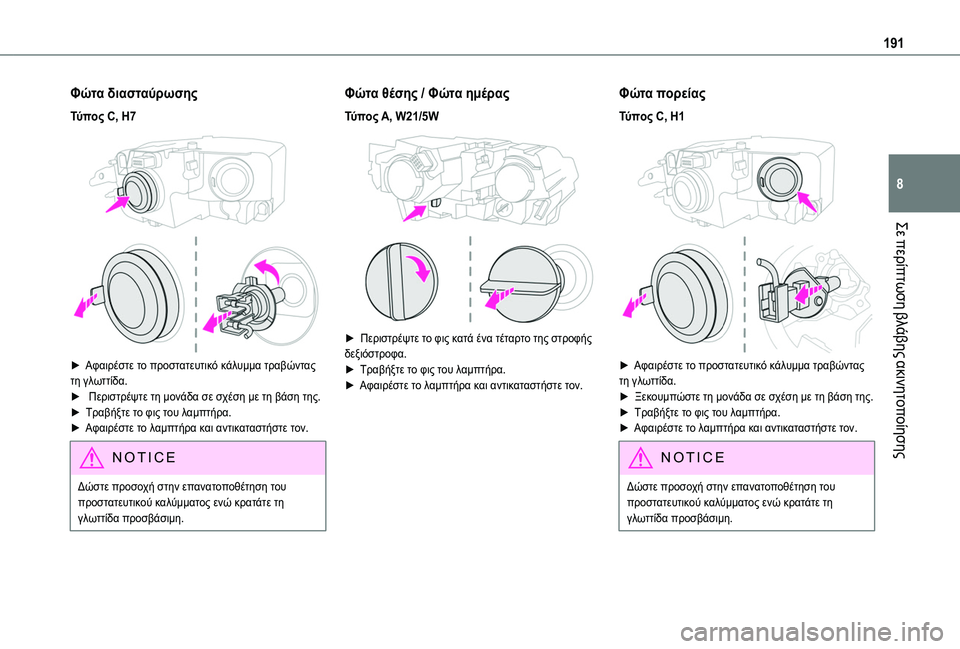

191
Σε περίπτωση βλάβης ακινητοποίησης
8
Φώτα διασταύρωσης
Τύπος C, H7

► Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας τη γλωττίδα. ► Περιστρέψτε τη μονάδα σε σχέση με τη βάση της.► Τραβήξτε το φις του λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
NOTIC E
Δώστε προσοχή στην επανατοποθέτηση του προστατευτικού καλύμματος ενώ κρατάτε τη γλωττίδα προσβάσιμη.
Φώτα θέσης / Φώτα ημέρας
Τύπος A, W21/5W

► Περιστρέψτε το φις κατά ένα τέταρτο της στροφής δεξιόστροφα.► Τραβήξτε το φις του λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Φώτα πορείας
Τύπος C, H1

► Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας τη γλωττίδα.► Ξεκουμπώστε τη μονάδα σε σχέση με τη βάση της.► Τραβήξτε το φις του λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
NOTIC E
Δώστε προσοχή στην επανατοποθέτηση του προστατευτικού καλύμματος ενώ κρατάτε τη γλωττίδα προσβάσιμη.

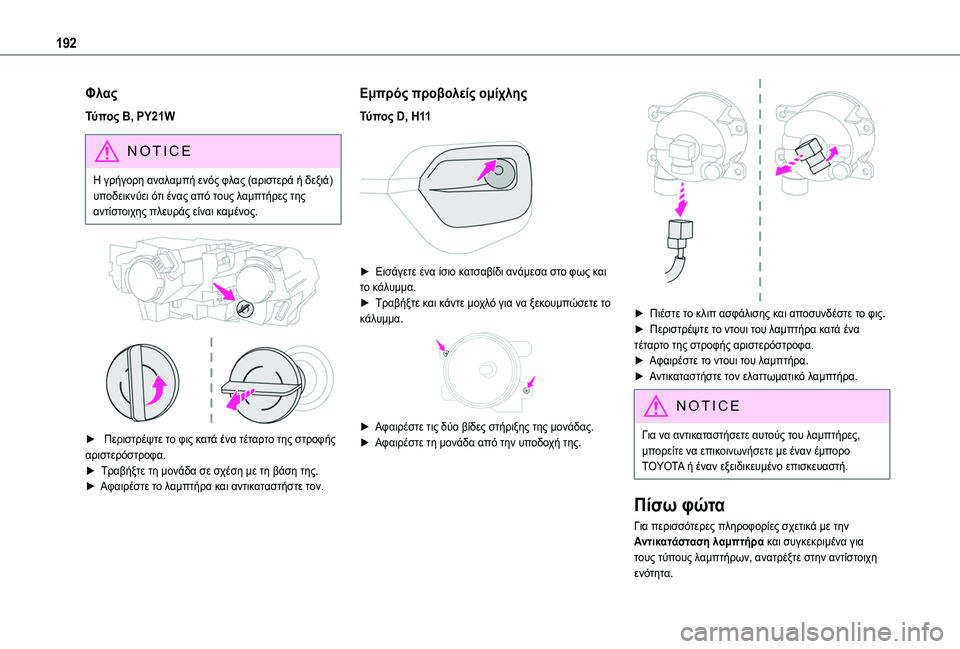

192
Φλας
Τύπος B, PY21W
NOTIC E
Η γρήγορη αναλαμπή ενός φλας (αριστερά ή δεξιά) υποδεικνύει ότι ένας από τους λαμπτήρες της αντίστοιχης πλευράς είναι καμένος.


► Περιστρέψτε το φις κατά ένα τέταρτο της στροφής αριστερόστροφα.► Τραβήξτε τη μονάδα σε σχέση με τη βάση της.
► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Εμπρός προβολείς ομίχλης
Τύπος D, H11

► Εισάγετε ένα ίσιο κατσαβίδι ανάμεσα στο φως και το κάλυμμα.► Τραβήξτε και κάντε μοχλό για να ξεκουμπώσετε το κάλυμμα.

► Αφαιρέστε τις δύο βίδες στήριξης της μονάδας.► Αφαιρέστε τη μονάδα από την υποδοχή της.

► Πιέστε το κλιπ ασφάλισης και αποσυνδέστε το φις.► Περιστρέψτε το ντουι του λαμπτήρα κατά ένα τέταρτο της στροφής αριστερόστροφα.► Αφαιρέστε το ντουι του λαμπτήρα.► Αντικαταστήστε τον ελαττωματικό λαμπτήρα.
NOTIC E
Για να αντικαταστήσετε αυτούς του λαμπτήρες, μπορείτε να επικοινωνήσετε με έναν έμπορο TOYOTA ή έναν εξειδικευμένο επισκευαστή.
Πίσω φώτα
Για περισσότερες πληροφορίες σχετικά με την Αντικατάσταση λαμπτήρα και συγκεκριμένα για τους τύπους λαμπτήρων, ανατρέξτε στην αντίστοιχη ενότητα.
