2020 TOYOTA PROACE CITY Instruksjoner for bruk (in Norwegian)

185
Ved funksjonsproblemer
8

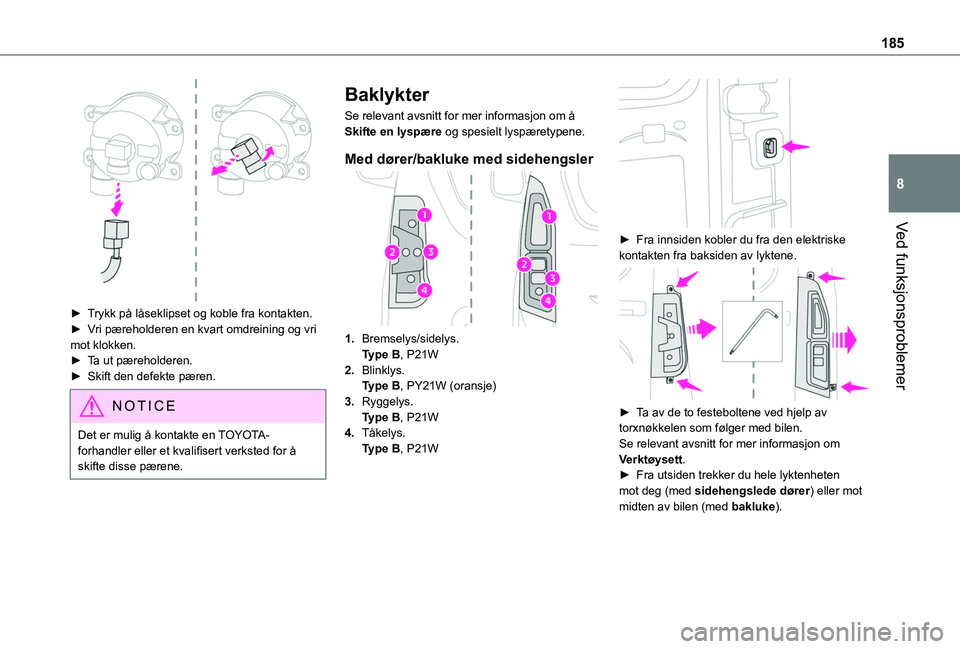

► Trykk på låseklipset og koble fra kontakten.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Ta ut pæreholderen.► Skift den defekte pæren.
NOTIC E
Det er mulig å kontakte en TOYOTA-forhandler eller et kvalifisert verksted for å skifte disse pærene.
Baklykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.
Med dører/bakluke med sidehengsler
1.Bremselys/sidelys.Type B, P21W
2.Blinklys.Type B, PY21W (oransje)
3.Ryggelys.Type B, P21W
4.Tåkelys.Type B, P21W

► Fra innsiden kobler du fra den elektriske kontakten fra baksiden av lyktene.

► Ta av de to festeboltene ved hjelp av torxnøkkelen som følger med bilen.Se relevant avsnitt for mer informasjon om Verktøysett.► Fra utsiden trekker du hele lyktenheten mot deg (med sidehengslede dører) eller mot midten av bilen (med bakluke).

186

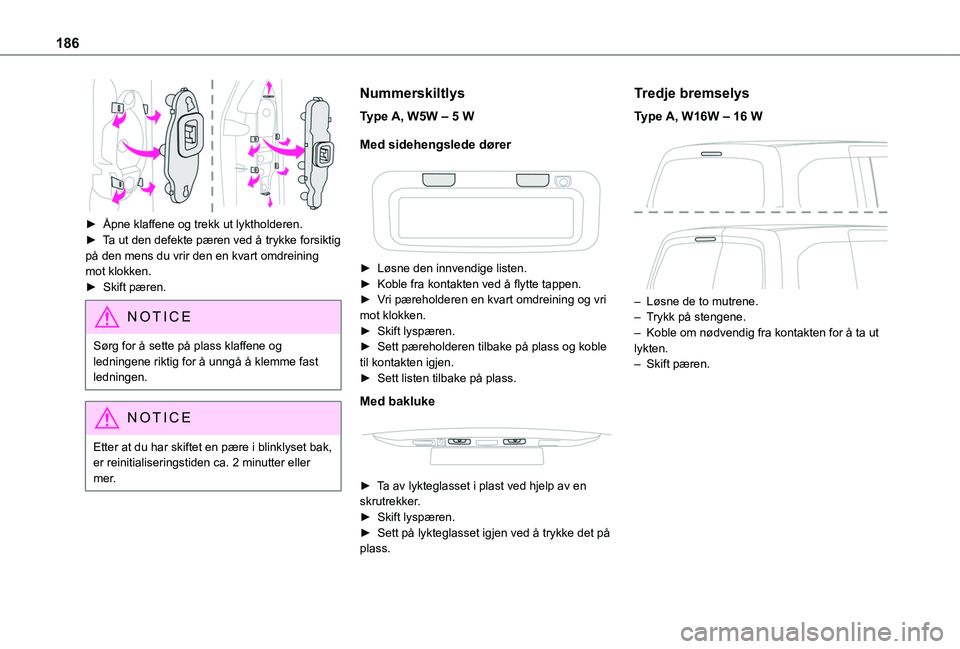

► Åpne klaffene og trekk ut lyktholderen.► Ta ut den defekte pæren ved å trykke forsiktig på den mens du vrir den en kvart omdreining mot klokken.► Skift pæren.
NOTIC E
Sørg for å sette på plass klaffene og ledningene riktig for å unngå å klemme fast ledningen.
NOTIC E
Etter at du har skiftet en pære i blinklyset bak, er reinitialiseringstiden ca. 2 minutter eller mer.
Nummerskiltlys
Type A, W5W – 5 W
Med sidehengslede dører


► Løsne den innvendige listen.► Koble fra kontakten ved å flytte tappen.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Skift lyspæren.► Sett pæreholderen tilbake på plass og koble til kontakten igjen.► Sett listen tilbake på plass.
Med bakluke


► Ta av lykteglasset i plast ved hjelp av en skrutrekker.► Skift lyspæren.► Sett på lykteglasset igjen ved å trykke det på plass.
Tredje bremselys
Type A, W16W – 16 W

– Løsne de to mutrene.– Trykk på stengene.– Koble om nødvendig fra kontakten for å ta ut lykten.– Skift pæren.

187
Ved funksjonsproblemer
8
Bytte en sikring
Tilgang til verktøyene




Uttrekkspinsetten er plassert bak dekselet til sikringsboksen.
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.► Ta dekselet helt av.
► Ta ut pinsetten fra holderen.
Bytte en sikring
Før du bytter en sikring:► Identifiser årsaken til feilen og fiks den.► Stopp alt strømforbruk.► Stopp bilen og slå av tenningen.► Identifiser den defekte sikringen ved hjelp av aktuelle tilkoblingstabellene og -diagrammene.For å bytte en sikring er det viktig å:► Bruk spesialpinsetten til å trekke ut sikringen fra holderen og kontroller tilstanden til glødetråden.► Bytt alltid den defekte sikringen med en sikring med samme kapasitet (samme farge); bruk av en annen kapasitet kan føre til feil – fare for brann!Hvis feilen skjer igjen etter at du har skiftet en sikring, må du få det elektriske systemet kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.
NOTIC E
Tilkoblingstabellene for sikringene og tilsvarende diagrammer er tilgjengelig fra en TOYOTA-forhandler eller fra et kvalifisert verksted.
WARNI NG
Skifte av en sikring som ikke vises i tilkoblingstabellene, kan føre til en alvorlig feil i bilen. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.




FungererDefekt

Pinsett
NOTIC E
Installere elektrisk tilbehørBilens elektriske system er utviklet for å fungere med standardutstyr eller tilleggsutstyr.Før du installerer annet elektrisk utstyr eller
tilbehør på bilen må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted.

188
WARNI NG
TOYOTA tar ikke ansvar for kostnader for reparasjoner på bilen eller for å rette opp feil som kommer av installasjon av tilbehør som ikke leveres eller ikke er anbefalt av TOYOTA og som ikke er installert i henhold til instruksjonene, spesielt når det kombinerte forbruket for alt tilleggutstyret som er koblet til, overstiger 10 milliampere.
NOTIC E
Kontakt en TOYOTA-forhandler for mer informasjon om montering av et tilhengerfeste eller TAXI-utstyr.
Sikringer i dashbordet
Sikringsboksen er plassert i nedre del av dashbordet (venstre side).
Tilgang til sikringene
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.Sikringene som beskrives nedenfor, varierer i henhold til utstyret i bilen.

Sikringsnr.Kapasitet (A)Funksjoner
F110Trådløs smartte-lefonlader, innvendig elek-trokromt speil.
F415Horn.
F620Spylervæske-pumpe.
F710Uttak på 12 V (bak).
F1030Modul for elek-triske låser.
F1310Telematikk- og radiokontroller.
Sikringsnr.Kapasitet (A)Funksjoner
F145Alarm, overbe-lastningsindi-kator, avansert telematikkenhet.
F193Tilhengergren-sesnittenhet.
F223Skjerm for sur-roundvisning bakover.
F235Generisk tilhen-gergrensesnit-tenhet.
F275Ekstra oppvar-ming.
F2920Audiosystem, berøringss-kjerm.
F3215Uttak på 12 V (foran).
F345Speilkontroll.
F365USB-uttak.

189
Ved funksjonsproblemer
8

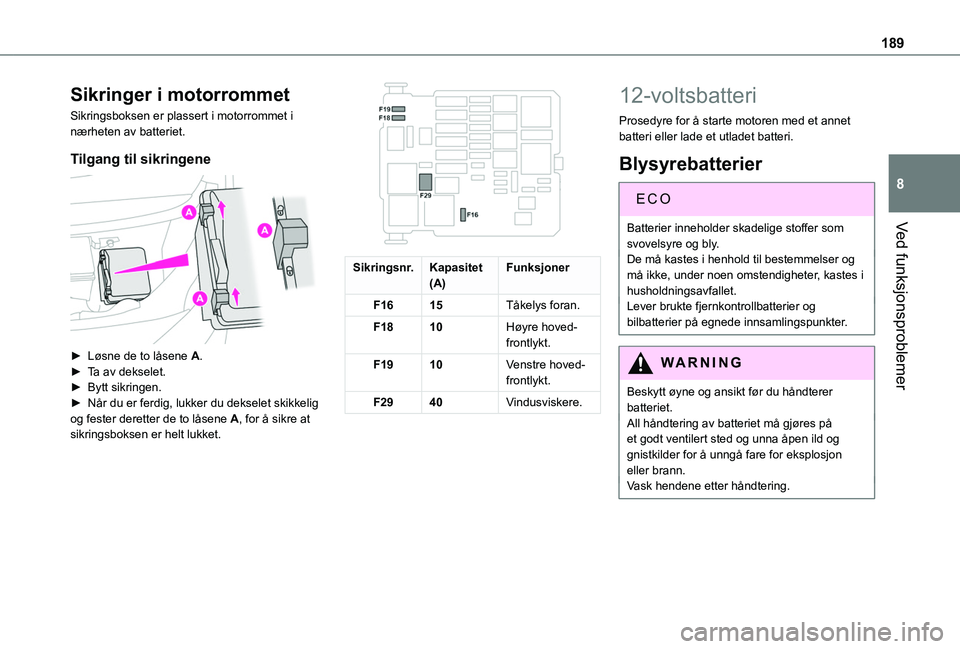

Sikringer i motorrommet
Sikringsboksen er plassert i motorrommet i nærheten av batteriet.
Tilgang til sikringene

► Løsne de to låsene A.► Ta av dekselet.► Bytt sikringen.► Når du er ferdig, lukker du dekselet skikkelig og fester deretter de to låsene A, for å sikre at sikringsboksen er helt lukket.

Sikringsnr.Kapasitet(A)Funksjoner
F1615Tåkelys foran.
F1810Høyre hoved-frontlykt.
F1910Venstre hoved-frontlykt.
F2940Vindusviskere.
12-voltsbatteri
Prosedyre for å starte motoren med et annet batteri eller lade et utladet batteri.
Blysyrebatterier
EC O
Batterier inneholder skadelige stoffer som
svovelsyre og bly.De må kastes i henhold til bestemmelser og må ikke, under noen omstendigheter, kastes i husholdningsavfallet.Lever brukte fjernkontrollbatterier og bilbatterier på egnede innsamlingspunkter.
WARNI NG
Beskytt øyne og ansikt før du håndterer batteriet.All håndtering av batteriet må gjøres på et godt ventilert sted og unna åpen ild og gnistkilder for å unngå fare for eksplosjon eller brann.Vask hendene etter håndtering.

190
WARNI NG
Versjoner som er utstyrt med Stopp & Start har et 12-volts blysyrebatteri med spesiell teknologi og spesifikasjoner.Det skal bare skiftes av en TOYOTA-forhandler eller et kvalifisert verksted.

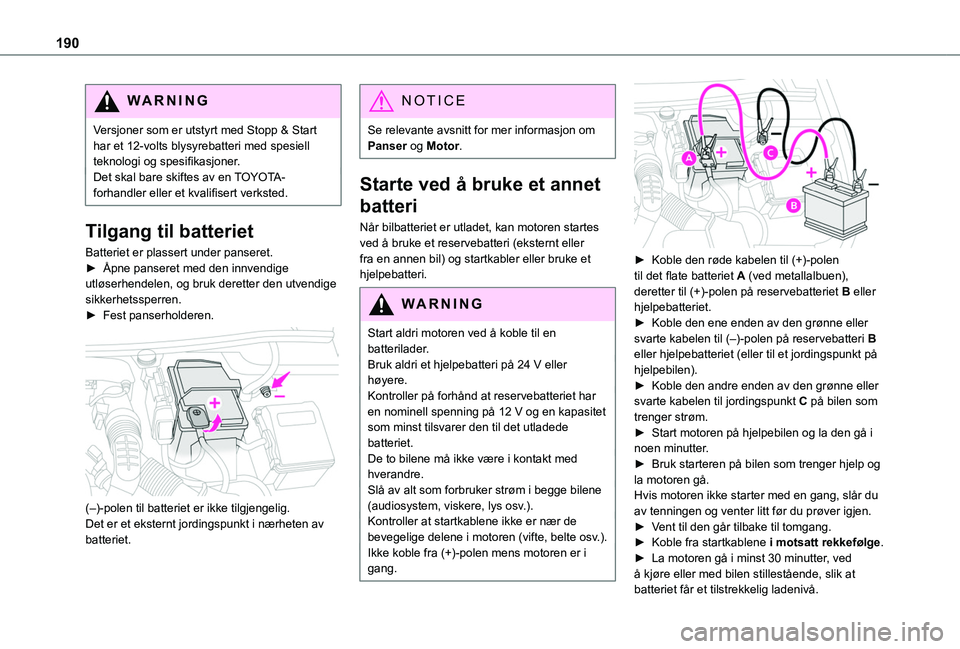

Tilgang til batteriet
Batteriet er plassert under panseret.► Åpne panseret med den innvendige utløserhendelen, og bruk deretter den utvendige sikkerhetssperren.► Fest panserholderen.

(–)-polen til batteriet er ikke tilgjengelig.Det er et eksternt jordingspunkt i nærheten av batteriet.
NOTIC E
Se relevante avsnitt for mer informasjon om Panser og Motor.
Starte ved å bruke et annet
batteri
Når bilbatteriet er utladet, kan motoren startes ved å bruke et reservebatteri (eksternt eller fra en annen bil) og startkabler eller bruke et hjelpebatteri.
WARNI NG
Start aldri motoren ved å koble til en batterilader.Bruk aldri et hjelpebatteri på 24 V eller høyere.Kontroller på forhånd at reservebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer den til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Slå av alt som forbruker strøm i begge bilene (audiosystem, viskere, lys osv.).Kontroller at startkablene ikke er nær de bevegelige delene i motoren (vifte, belte osv.).Ikke koble fra (+)-polen mens motoren er i gang.


► Koble den røde kabelen til (+)-polen til det flate batteriet A (ved metallalbuen), deretter til (+)-polen på reservebatteriet B eller hjelpebatteriet.► Koble den ene enden av den grønne eller svarte kabelen til (–)-polen på reservebatteri B eller hjelpebatteriet (eller til et jordingspunkt på hjelpebilen).► Koble den andre enden av den grønne eller svarte kabelen til jordingspunkt C på bilen som trenger strøm.► Start motoren på hjelpebilen og la den gå i noen minutter.► Bruk starteren på bilen som trenger hjelp og la motoren gå.Hvis motoren ikke starter med en gang, slår du av tenningen og venter litt før du prøver igjen.► Vent til den går tilbake til tomgang.► Koble fra startkablene i motsatt rekkefølge.► La motoren gå i minst 30 minutter, ved å kjøre eller med bilen stillestående, slik at batteriet får et tilstrekkelig ladenivå.

191
Ved funksjonsproblemer
8
WARNI NG
Koble fra i motsatt rekkefølge.
NOTIC E
Noen funksjoner, inkludert Stopp & Start, er ikke tilgjengelig hvis batteriet ikke er tilstrekkelig ladet.

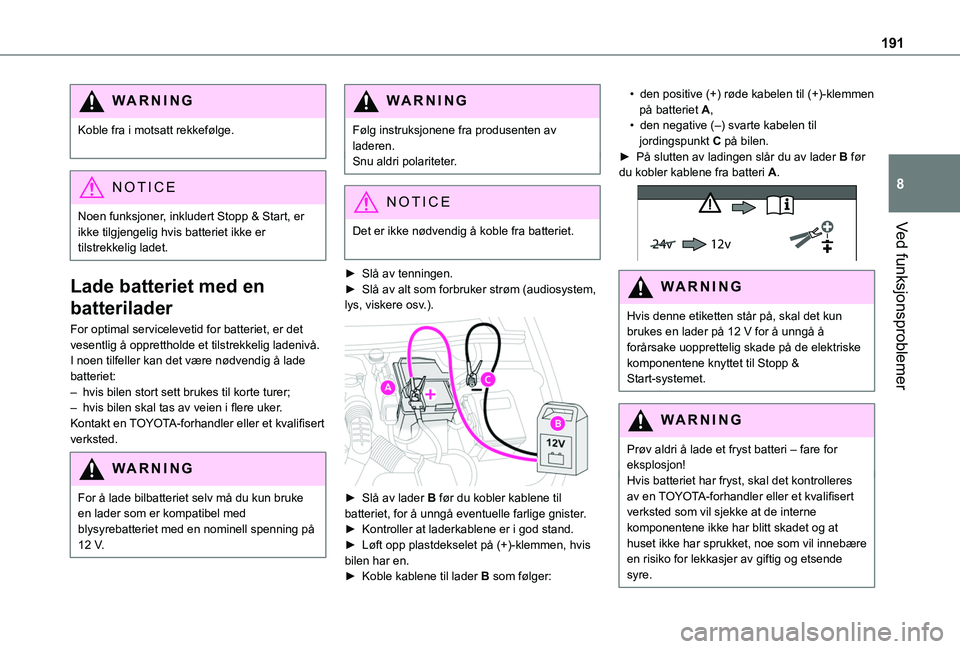

Lade batteriet med en
batterilader
For optimal servicelevetid for batteriet, er det vesentlig å opprettholde et tilstrekkelig ladenivå.I noen tilfeller kan det være nødvendig å lade batteriet:– hvis bilen stort sett brukes til korte turer;– hvis bilen skal tas av veien i flere uker.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
WARNI NG
For å lade bilbatteriet selv må du kun bruke en lader som er kompatibel med blysyrebatteriet med en nominell spenning på 12 V.
WARNI NG
Følg instruksjonene fra produsenten av laderen.Snu aldri polariteter.
NOTIC E
Det er ikke nødvendig å koble fra batteriet.
► Slå av tenningen.► Slå av alt som forbruker strøm (audiosystem, lys, viskere osv.).

► Slå av lader B før du kobler kablene til batteriet, for å unngå eventuelle farlige gnister.► Kontroller at laderkablene er i god stand.
► Løft opp plastdekselet på (+)-klemmen, hvis bilen har en.► Koble kablene til lader B som følger:
• den positive (+) røde kabelen til (+)-klemmen på batteriet A,• den negative (–) svarte kabelen til jordingspunkt C på bilen.► På slutten av ladingen slår du av lader B før du kobler kablene fra batteri A.
24v 12v
WARNI NG
Hvis denne etiketten står på, skal det kun brukes en lader på 12 V for å unngå å forårsake uopprettelig skade på de elektriske komponentene knyttet til Stopp & Start-systemet.
WARNI NG
Prøv aldri å lade et fryst batteri – fare for eksplosjon!Hvis batteriet har fryst, skal det kontrolleres av en TOYOTA-forhandler eller et kvalifisert verksted som vil sjekke at de interne komponentene ikke har blitt skadet og at huset ikke har sprukket, noe som vil innebære en risiko for lekkasjer av giftig og etsende syre.

192

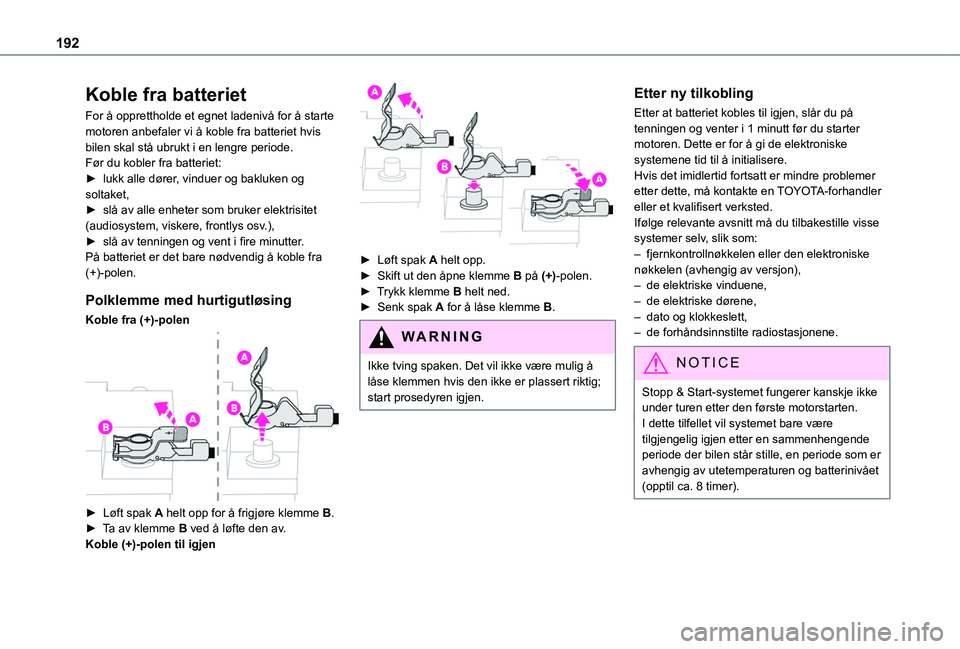

Koble fra batteriet
For å opprettholde et egnet ladenivå for å starte motoren anbefaler vi å koble fra batteriet hvis bilen skal stå ubrukt i en lengre periode.Før du kobler fra batteriet:► lukk alle dører, vinduer og bakluken og soltaket,► slå av alle enheter som bruker elektrisitet (audiosystem, viskere, frontlys osv.),► slå av tenningen og vent i fire minutter.På batteriet er det bare nødvendig å koble fra (+)-polen.
Polklemme med hurtigutløsing
Koble fra (+)-polen

► Løft spak A helt opp for å frigjøre klemme B.► Ta av klemme B ved å løfte den av.Koble (+)-polen til igjen

► Løft spak A helt opp.► Skift ut den åpne klemme B på (+)-polen.► Trykk klemme B helt ned.► Senk spak A for å låse klemme B.
WARNI NG
Ikke tving spaken. Det vil ikke være mulig å låse klemmen hvis den ikke er plassert riktig; start prosedyren igjen.
Etter ny tilkobling
Etter at batteriet kobles til igjen, slår du på tenningen og venter i 1 minutt før du starter motoren. Dette er for å gi de elektroniske systemene tid til å initialisere.Hvis det imidlertid fortsatt er mindre problemer etter dette, må kontakte en TOYOTA-forhandler eller et kvalifisert verksted.Ifølge relevante avsnitt må du tilbakestille visse systemer selv, slik som:– fjernkontrollnøkkelen eller den elektroniske nøkkelen (avhengig av versjon),– de elektriske vinduene,– de elektriske dørene,– dato og klokkeslett,– de forhåndsinnstilte radiostasjonene.
NOTIC E
Stopp & Start-systemet fungerer kanskje ikke under turen etter den første motorstarten.I dette tilfellet vil systemet bare være tilgjengelig igjen etter en sammenhengende
periode der bilen står stille, en periode som er avhengig av utetemperaturen og batterinivået (opptil ca. 8 timer).
