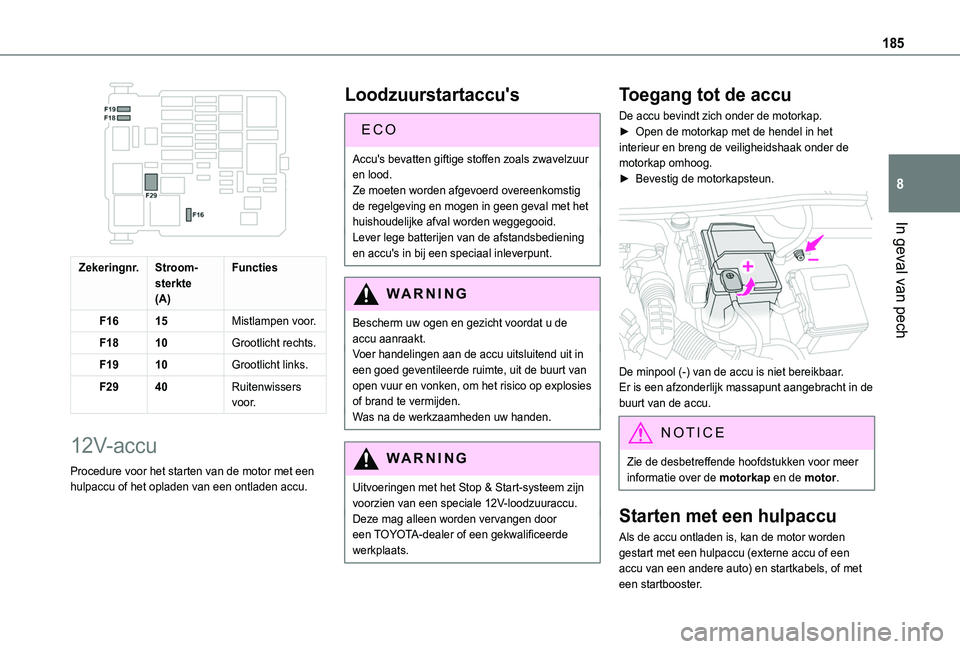

In geval van pech
8

Zekeringnr.Stroom-sterkte(A)
Functies
F1615Mistlampen voor.
F1810Grootlicht rechts.
F1910Grootlicht links.
F2940Ruitenwissers voor.
12V-accu
Procedure voor het starten van de motor met een
hulpaccu of het opladen van een ontladen accu.
Loodzuurstartaccu's
ECO
Accu's bevatten giftige stoffen zoals zwavelzuur en lood.Ze moeten worden afgevoerd overeenkomstig de regelgeving en mogen in geen geval met het huishoudelijke afval worden weggegooid.Lever lege batterijen van de afstandsbediening
en accu's in bij een speciaal inleverpunt.
WARNI NG
Bescherm uw ogen en gezicht voordat u de accu aanraakt.Voer handelingen aan de accu uitsluitend uit in een goed geventileerde ruimte, uit de buurt van open vuur en vonken, om het risico op explosies of brand te vermijden.Was na de werkzaamheden uw handen.
WARNI NG
Uitvoeringen met het Stop & Start-systeem zijn voorzien van een speciale 12V-loodzuuraccu.Deze mag alleen worden vervangen door een TOYOTA-dealer of een gekwalificeerde
werkplaats.
Toegang tot de accu
De accu bevindt zich onder de motorkap.► Open de motorkap met de hendel in het interieur en breng de veiligheidshaak onder de motorkap omhoog.► Bevestig de motorkapsteun.

De minpool (-) van de accu is niet bereikbaar.Er is een afzonderlijk massapunt aangebracht in de buurt van de accu.
NOTIC E
Zie de desbetreffende hoofdstukken voor meer informatie over de motorkap en de motor.
Starten met een hulpaccu
Als de accu ontladen is, kan de motor worden
gestart met een hulpaccu (externe accu of een accu van een andere auto) en startkabels, of met een startbooster.

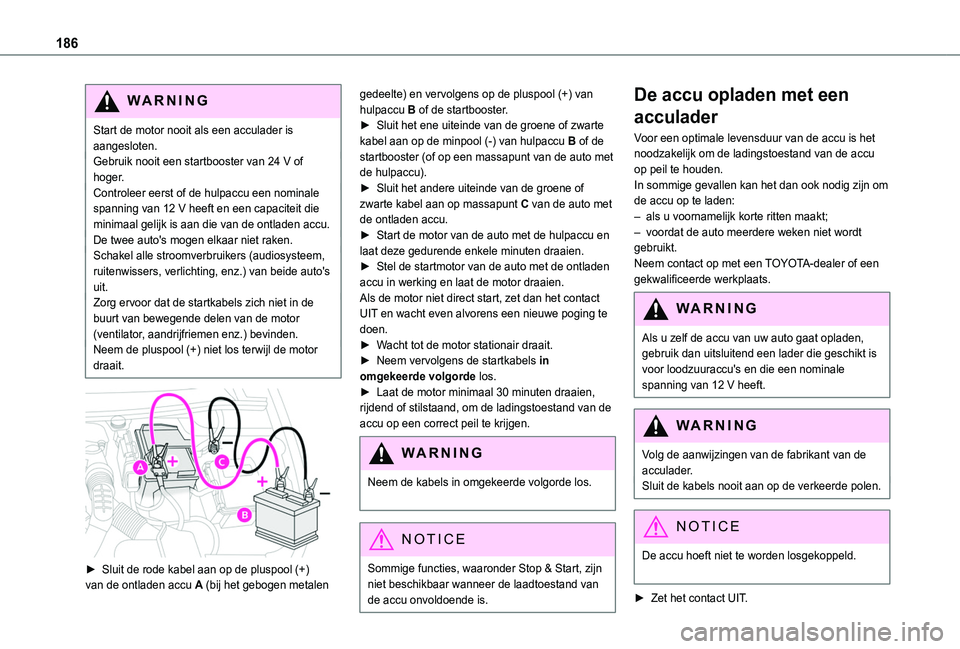

186
WARNI NG
Start de motor nooit als een acculader is aangesloten.Gebruik nooit een startbooster van 24 V of hoger.Controleer eerst of de hulpaccu een nominale spanning van 12 V heeft en een capaciteit die minimaal gelijk is aan die van de ontladen accu.De twee auto's mogen elkaar niet raken.Schakel alle stroomverbruikers (audiosysteem, ruitenwissers, verlichting, enz.) van beide auto's uit.Zorg ervoor dat de startkabels zich niet in de buurt van bewegende delen van de motor (ventilator, aandrijfriemen enz.) bevinden.Neem de pluspool (+) niet los terwijl de motor draait.


► Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A (bij het gebogen metalen
gedeelte) en vervolgens op de pluspool (+) van hulpaccu B of de startbooster.► Sluit het ene uiteinde van de groene of zwarte kabel aan op de minpool (-) van hulpaccu B of de startbooster (of op een massapunt van de auto met de hulpaccu).► Sluit het andere uiteinde van de groene of zwarte kabel aan op massapunt C van de auto met de ontladen accu.► Start de motor van de auto met de hulpaccu en laat deze gedurende enkele minuten draaien.► Stel de startmotor van de auto met de ontladen accu in werking en laat de motor draaien.Als de motor niet direct start, zet dan het contact UIT en wacht even alvorens een nieuwe poging te doen.► Wacht tot de motor stationair draait.► Neem vervolgens de startkabels in omgekeerde volgorde los.► Laat de motor minimaal 30 minuten draaien, rijdend of stilstaand, om de ladingstoestand van de accu op een correct peil te krijgen.
WARNI NG
Neem de kabels in omgekeerde volgorde los.
NOTIC E
Sommige functies, waaronder Stop & Start, zijn niet beschikbaar wanneer de laadtoestand van de accu onvoldoende is.
De accu opladen met een
acculader
Voor een optimale levensduur van de accu is het noodzakelijk om de ladingstoestand van de accu op peil te houden.In sommige gevallen kan het dan ook nodig zijn om de accu op te laden:– als u voornamelijk korte ritten maakt;– voordat de auto meerdere weken niet wordt gebruikt.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
Als u zelf de accu van uw auto gaat opladen, gebruik dan uitsluitend een lader die geschikt is voor loodzuuraccu's en die een nominale spanning van 12 V heeft.
WARNI NG
Volg de aanwijzingen van de fabrikant van de acculader.Sluit de kabels nooit aan op de verkeerde polen.
NOTIC E
De accu hoeft niet te worden losgekoppeld.
► Zet het contact UIT.

187
In geval van pech
8

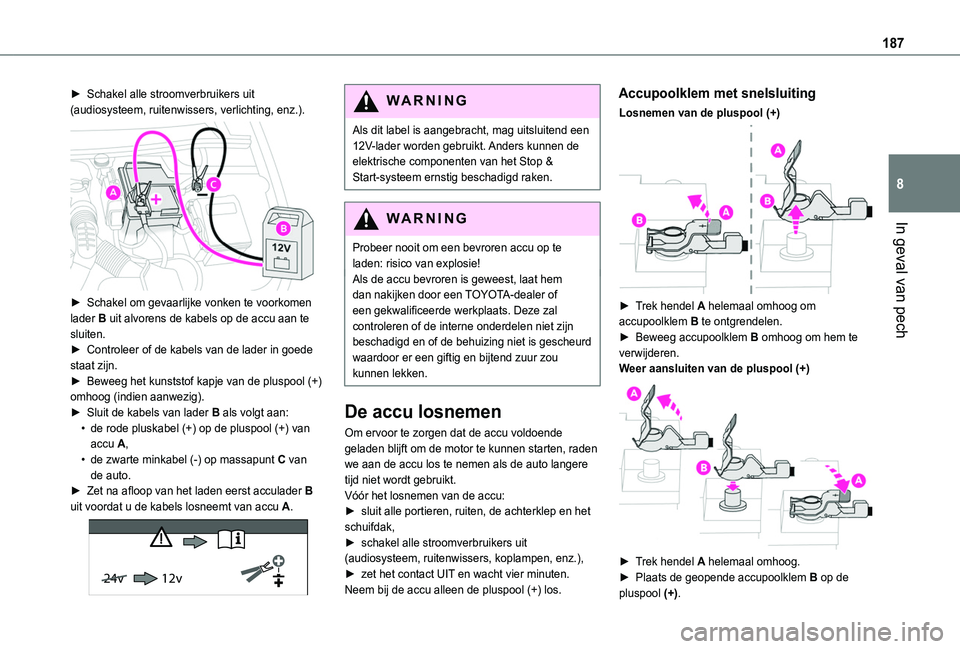

► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting, enz.).

► Schakel om gevaarlijke vonken te voorkomen lader B uit alvorens de kabels op de accu aan te sluiten.► Controleer of de kabels van de lader in goede staat zijn.► Beweeg het kunststof kapje van de pluspool (+) omhoog (indien aanwezig).► Sluit de kabels van lader B als volgt aan:• de rode pluskabel (+) op de pluspool (+) van accu A,
• de zwarte minkabel (-) op massapunt C van de auto.► Zet na afloop van het laden eerst acculader B uit voordat u de kabels losneemt van accu A.
24v 12v
WARNI NG
Als dit label is aangebracht, mag uitsluitend een 12V-lader worden gebruikt. Anders kunnen de elektrische componenten van het Stop & Start-systeem ernstig beschadigd raken.
WARNI NG
Probeer nooit om een bevroren accu op te laden: risico van explosie!Als de accu bevroren is geweest, laat hem dan nakijken door een TOYOTA-dealer of een gekwalificeerde werkplaats. Deze zal controleren of de interne onderdelen niet zijn beschadigd en of de behuizing niet is gescheurd waardoor er een giftig en bijtend zuur zou kunnen lekken.
De accu losnemen
Om ervoor te zorgen dat de accu voldoende
geladen blijft om de motor te kunnen starten, raden we aan de accu los te nemen als de auto langere tijd niet wordt gebruikt.Vóór het losnemen van de accu:► sluit alle portieren, ruiten, de achterklep en het schuifdak,► schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, koplampen, enz.),► zet het contact UIT en wacht vier minuten.Neem bij de accu alleen de pluspool (+) los.
Accupoolklem met snelsluiting
Losnemen van de pluspool (+)

► Trek hendel A helemaal omhoog om accupoolklem B te ontgrendelen.► Beweeg accupoolklem B omhoog om hem te verwijderen.Weer aansluiten van de pluspool (+)

► Trek hendel A helemaal omhoog.► Plaats de geopende accupoolklem B op de pluspool (+).

188

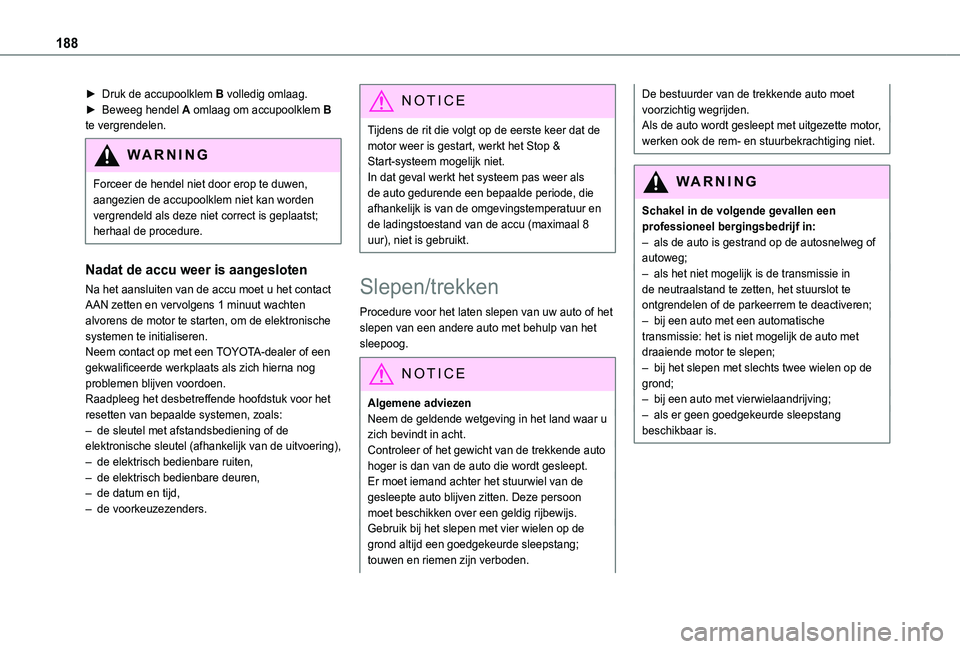

► Druk de accupoolklem B volledig omlaag.► Beweeg hendel A omlaag om accupoolklem B te vergrendelen.
WARNI NG
Forceer de hendel niet door erop te duwen, aangezien de accupoolklem niet kan worden vergrendeld als deze niet correct is geplaatst; herhaal de procedure.
Nadat de accu weer is aangesloten
Na het aansluiten van de accu moet u het contact AAN zetten en vervolgens 1 minuut wachten alvorens de motor te starten, om de elektronische systemen te initialiseren.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats als zich hierna nog problemen blijven voordoen.Raadpleeg het desbetreffende hoofdstuk voor het resetten van bepaalde systemen, zoals:– de sleutel met afstandsbediening of de elektronische sleutel (afhankelijk van de uitvoering),– de elektrisch bedienbare ruiten,– de elektrisch bedienbare deuren,– de datum en tijd,– de voorkeuzezenders.
NOTIC E
Tijdens de rit die volgt op de eerste keer dat de motor weer is gestart, werkt het Stop & Start-systeem mogelijk niet.In dat geval werkt het systeem pas weer als de auto gedurende een bepaalde periode, die afhankelijk is van de omgevingstemperatuur en de ladingstoestand van de accu (maximaal 8 uur), niet is gebruikt.
Slepen/trekken
Procedure voor het laten slepen van uw auto of het slepen van een andere auto met behulp van het sleepoog.
NOTIC E
Algemene adviezenNeem de geldende wetgeving in het land waar u zich bevindt in acht.
Controleer of het gewicht van de trekkende auto hoger is dan van de auto die wordt gesleept.Er moet iemand achter het stuurwiel van de gesleepte auto blijven zitten. Deze persoon moet beschikken over een geldig rijbewijs.Gebruik bij het slepen met vier wielen op de grond altijd een goedgekeurde sleepstang; touwen en riemen zijn verboden.
De bestuurder van de trekkende auto moet voorzichtig wegrijden.Als de auto wordt gesleept met uitgezette motor, werken ook de rem- en stuurbekrachtiging niet.
WARNI NG
Schakel in de volgende gevallen een professioneel bergingsbedrijf in:– als de auto is gestrand op de autosnelweg of
autoweg;– als het niet mogelijk is de transmissie in de neutraalstand te zetten, het stuurslot te ontgrendelen of de parkeerrem te deactiveren;– bij een auto met een automatische transmissie: het is niet mogelijk de auto met draaiende motor te slepen;– bij het slepen met slechts twee wielen op de grond;– bij een auto met vierwielaandrijving;– als er geen goedgekeurde sleepstang beschikbaar is.

189
In geval van pech
8

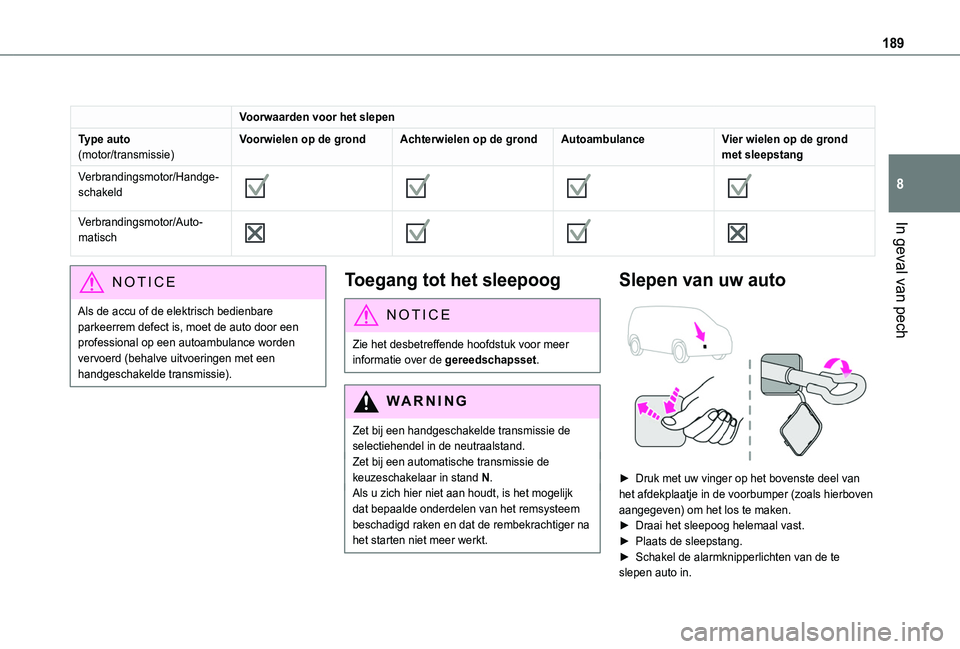

Voorwaarden voor het slepen
Type auto(motor/transmissie)Voorwielen op de grondAchterwielen op de grondAutoambulanceVier wielen op de grond met sleepstang
Verbrandingsmotor/Handge-schakeld








Verbrandingsmotor/Auto-matisch








NOTIC E
Als de accu of de elektrisch bedienbare parkeerrem defect is, moet de auto door een professional op een autoambulance worden vervoerd (behalve uitvoeringen met een handgeschakelde transmissie).
Toegang tot het sleepoog
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over de gereedschapsset.
WARNI NG
Zet bij een handgeschakelde transmissie de
selectiehendel in de neutraalstand.Zet bij een automatische transmissie de keuzeschakelaar in stand N.Als u zich hier niet aan houdt, is het mogelijk dat bepaalde onderdelen van het remsysteem beschadigd raken en dat de rembekrachtiger na het starten niet meer werkt.
Slepen van uw auto

► Druk met uw vinger op het bovenste deel van het afdekplaatje in de voorbumper (zoals hierboven aangegeven) om het los te maken.► Draai het sleepoog helemaal vast.► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te slepen auto in.

190
► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.

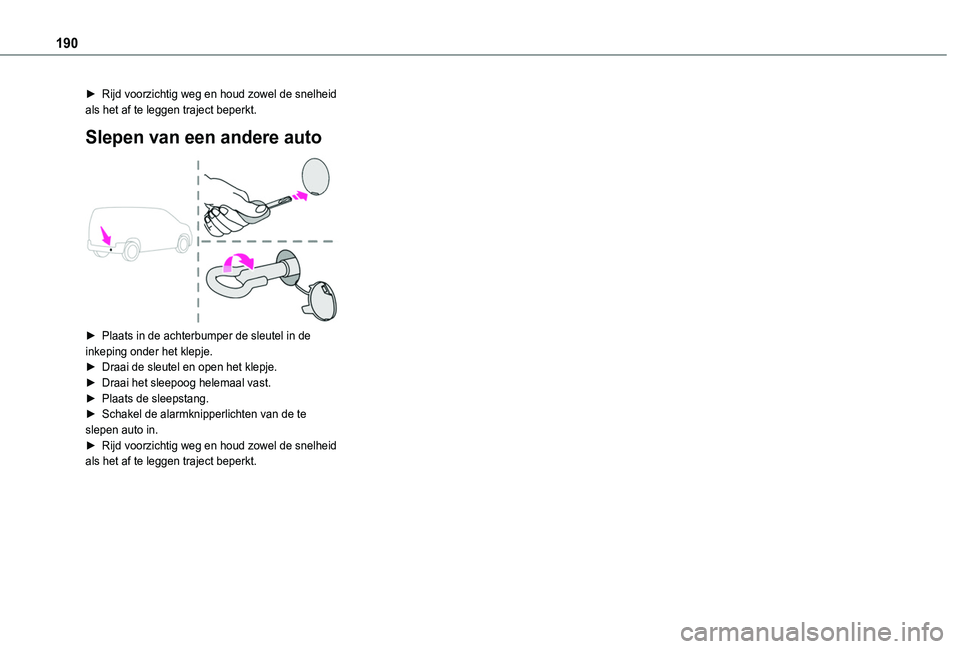

Slepen van een andere auto

► Plaats in de achterbumper de sleutel in de inkeping onder het klepje.► Draai de sleutel en open het klepje.► Draai het sleepoog helemaal vast.► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te slepen auto in.
► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.

191
Technische gegevens
9

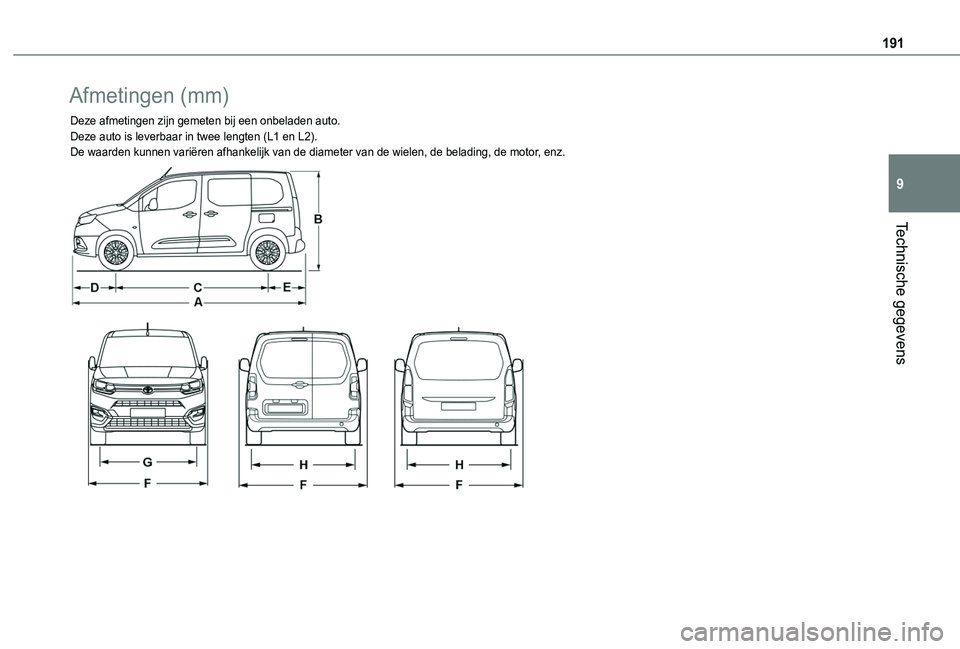

Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen auto.Deze auto is leverbaar in twee lengten (L1 en L2).De waarden kunnen variëren afhankelijk van de diameter van de wielen, de belading, de motor, enz.

192

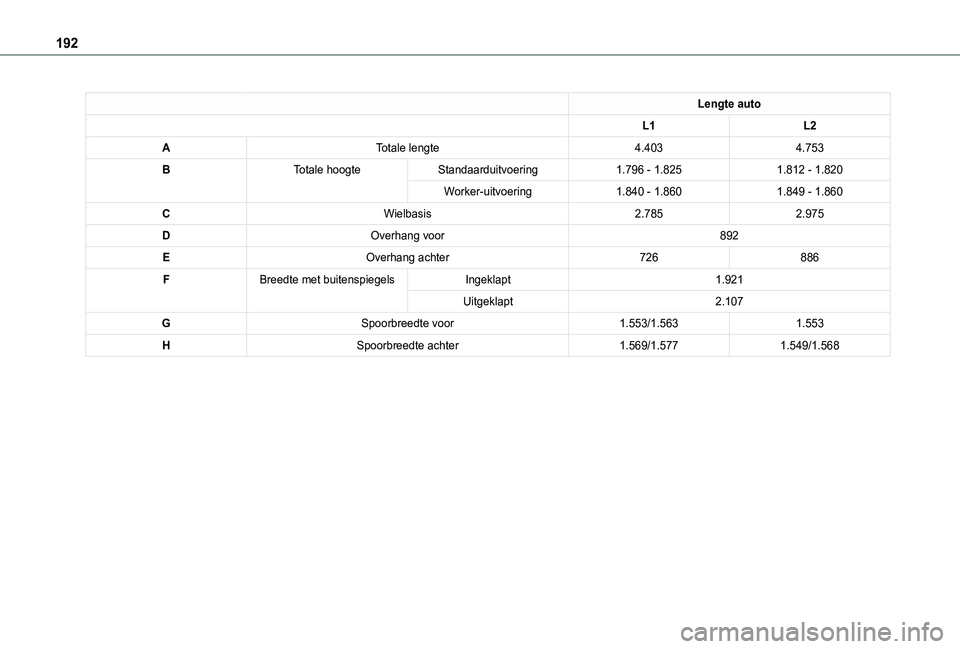

Lengte auto
L1L2
ATotale lengte4.4034.753
BTotale hoogteStandaarduitvoering1.796 - 1.8251.812 - 1.820
Worker-uitvoering1.840 - 1.8601.849 - 1.860
CWielbasis2.7852.975
DOverhang voor892
EOverhang achter726886
FBreedte met buitenspiegelsIngeklapt1.921
Uitgeklapt2.107
GSpoorbreedte voor1.553/1.5631.553
HSpoorbreedte achter1.569/1.5771.549/1.568
