145
Rijden
6
Driver Attention Warning
Afhankelijk van de uitvoering kan het systeem “Coffee Break Alert” worden gecombineerd met het systeem “Driver Attention Warning”.

Met behulp van een bovenaan de voorruit geplaatste camera beoordeelt het systeem de waakzaamheid van de bestuurder door afwijkingen in de koers van de auto ten opzichte van de rijstrookmarkeringen te detecteren.Dit systeem is vooral geschikt voor auto(snel)wegen (snelheden van meer dan 65 km/h).
Bij het eerste waarschuwingsniveau wordt de bestuurder gewaarschuwd door de melding “Voorzichtig!”, in combinatie met een geluidssignaal.Na drie waarschuwingen van het eerste niveau activeert het systeem een nieuwe waarschuwing met de melding “Doorrijden risicovol: las een rustpauze in”, in combinatie met een luider klinkend geluidssignaal.
WARNI NG
Het systeem werkt in de volgende situaties mogelijk minder goed of helemaal niet:– slecht zicht (onvoldoende verlichting van het wegdek, sneeuwval, zware regenval, dichte mist, enz.);– verblinding (koplampen van tegenliggers, laagstaande zon, reflecties op nat wegdek, uitrijden van een tunnel, snelle overgangen tussen schaduw en licht, enz.);– gedeelte van de voorruit vóór de camera vuil, beslagen, bevroren, bedekt door sneeuw, beschadigd of bedekt door een sticker;– rijstrookmarkeringen afwezig, versleten, niet zichtbaar (door sneeuw of modder) of meerdere rijstrookmarkeringen (bij werkzaamheden, enz.);– geringe afstand tot de voorligger (geen detectie van rijstrookmarkeringen);– smalle of bochtige weg, enz.
NOTIC E
Onder bepaalde omstandigheden (slecht wegdek of harde windstoten) kan het systeem waarschuwingen geven zonder dat er sprake is van vermoeidheid bij de bestuurder.
WARNI NG
Het systeem werkt in de volgende situaties mogelijk minder goed of helemaal niet:– rijstrookmarkeringen afwezig, versleten, niet zichtbaar (door sneeuw of modder) of meerdere rijstrookmarkeringen (bij werkzaamheden),– geringe afstand tot de voorligger (geen detectie van rijstrookmarkeringen),– smalle of bochtige weg, enz.
Parkeersensoren
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.

Dit systeem waarschuwt met behulp van sensoren in de bumper voor obstakels in de nabijheid van de auto (bijv. voetgangers, auto's, bomen, muren, enz.) die binnen het detectiebereik vallen.

146
Parkeersensoren achter
Het systeem treedt in werking zodra de achteruitversnelling wordt ingeschakeld. Dit wordt bevestigd door een geluidssignaal.Het systeem wordt uitgeschakeld als vanuit de achteruitversnelling een andere versnelling of de neutraalstand wordt geselecteerd.
Geluidssignalen

Het systeem signaleert de aanwezigheid van obstakels binnen de detectiezones van de sensoren en de baan van de auto die bepaald wordt aan de hand van de draairichting van het stuurwiel.

Afhankelijk van de uitvoering worden in het getoonde voorbeeld alleen de obstakels in het
gearceerde gedeelte gesignaleerd door middel van geluidssignalen.De bestuurder wordt via een onderbroken geluidssignaal gewaarschuwd bij het naderen van obstakels. De frequentie van het geluidssignaal neemt toe naarmate de auto het obstakel nadert.Zodra de afstand tussen de auto en het obstakel kleiner wordt dan 30 centimeter, klinkt het geluidssignaal ononderbroken.Aan de weergave van het geluidssignaal via de luidspreker (rechts of links) is te herkennen aan welke zijde het obstakel zich bevindt.
NOTIC E
Afstellen van het geluidssignaalBij uitvoeringen met TOYOTA Connect Radio of TOYOTA Connect Nav wordt door het drukken op deze toets het venster voor de afstelling van het volume van het geluidssignaal geopend.
Grafische weergave

Ter aanvulling op het geluidssignaal wordt met
segmenten op het scherm de afstand aangegeven
tussen het obstakel en de auto (wit: obstakels veraf, oranje: obstakels dichtbij, rood: obstakels zeer dichtbij). Hierbij wordt geen rekening gehouden met de rijrichting van de auto.Als de auto het obstakel zeer dicht genaderd is, verschijnt het symbool “Gevaar” op het scherm.
Parkeersensoren voor
De parkeersensoren voor, die een aanvulling vormen op de parkeersensoren achter, worden geactiveerd als voor de auto een obstakel wordt gesignaleerd bij een snelheid van maximaal 10 km/h.De werking van de parkeersensoren voor wordt onderbroken als de auto langer dan drie seconden stilstaat met ingeschakelde vooruitversnelling, als er geen obstakel meer wordt gesignaleerd of als de snelheid van de auto hoger wordt dan 10 km/h.
NOTIC E
Het geluid dat uit de luidspreker komt (voor of achter), geeft de plaats van het obstakel ten opzichte van de auto (voor of achter) aan, waarbij het obstakel zich in de baan van de auto moet bevinden.

147
Rijden
6
Parkeersensoren opzij

Met behulp van vier extra sensoren die zich aan de zijkanten van de voor- en achterbumper bevinden, registreert het systeem de positie van vaste obstakels tijdens het manoeuvreren en signaleert deze wanneer ze zich aan de zijkanten van de auto bevinden.
WARNI NG
Alleen vaste obstakels worden correct gesignaleerd. Bewegende obstakels die aan het begin van de manoeuvre worden gesignaleerd, worden mogelijk per ongeluk gesignaleerd, terwijl bewegende obstakels die aan de zijkant van de auto verschijnen en die niet eerder zijn geregistreerd, niet worden gesignaleerd.
WARNI NG
De tijdens het manoeuvreren opgeslagen objecten worden uit het geheugen gewist na het UIT zetten van het contact.
Uitschakelen/inschakelen
Zonder audiosysteem


► U kunt het systeem uit- of inschakelen door op deze toets te drukken.Het controlelampje brandt als het systeem is uitgeschakeld.
Met audiosysteem of touchscreen
De functie kan worden in- en uitgeschakeld via het configuratiemenu van de auto.De status van de functie wordt opgeslagen in het geheugen als het contact UIT wordt gezet.

NOTIC E
De parkeersensoren achter worden automatisch uitgeschakeld wanneer een aanhangwagen of fietsendrager wordt aangekoppeld aan een trekhaak die conform de voorschriften van de fabrikant is gemonteerd.In dat geval wordt de omtrek van een aanhangwagen weergeven aan de achterzijde van het beeld van de auto.
Beperkingen van het systeem
Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen negatief kan beïnvloeden.
Storing
Als er een storing optreedt bij het inschakelen van de achteruitversnelling, gaat op het instrumentenpaneel dit waarschuwingslampje branden, in combinatie met de weergave van een melding en een
geluidssignaal (kort piepsignaal).Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats om het systeem te laten controleren.
Achteruitrijcamera
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.

148
Als het contact AAN is, geeft dit systeem beelden van de omgeving achter de auto weer op het scherm (bij een gesloten bestelwagen of een bestelwagen met volledige scheidingswand). Deze beelden worden gemaakt door een camera die ter hoogte van het derde remlicht is gemonteerd.De achteruitrijcamera wordt automatisch geactiveerd wanneer de achteruitversnelling wordt ingeschakeld. De beelden worden weergegeven op het scherm. Het scherm wordt zwart wanneer de versnellingsbak in de neutraalstand of in een vooruitversnelling wordt gezet.


De blauwe lijnen 1 geven de globale rijrichting van de auto weer (de afstand tussen de lijnen komt
overeen met de breedte van uw auto inclusief de buitenspiegels).De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer.
De groene lijnen 3 geven een afstand van circa 1 en 2 m vanaf de achterbumper weer.De turquoise gebogen lijnen 4 geven de maximale draaicirkels weer.
WARNI NG
Sommige objecten zijn wellicht niet zichtbaar voor de camera.
WARNI NG
Sommige voertuigen kunnen moeilijk zichtbaar zijn (donkere kleuren, uitgeschakelde verlichting) als de helderheid van het scherm is verminderd met de dimfunctie van de auto.
WARNI NG
De beeldkwaliteit kan worden beïnvloed door de omgeving, de omstandigheden buiten (regen, vuil, stof), de manier van rijden en de lichtomstandigheden (bijv. duisternis, laagstaande zon).Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.
WARNI NG
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Tijdens parkeermanoeuvres en het wisselen van rijstrook is het belangrijk om met behulp van de buitenspiegels de zijkanten van de auto in de gaten te houden.Daarnaast geven de parkeersensoren achter extra informatie over de omgeving van de auto.
Beperkingen van het systeem
In de volgende situaties wordt het systeem mogelijk verstoord (of raakt het zelfs beschadigd):– Er is een fietsendrager op de achterklep of achterdeur (afhankelijk van de uitvoering) geplaatst.– Er is een aanhangwagen aangekoppeld.– Er wordt gereden met geopend portier of geopende deur.
WARNI NG
Let op: de camera mag niet afgedekt zijn (door een sticker, fietsendrager, enz.).
NOTIC E
Het gezichtsveld van de camera is afhankelijk van de belading van de auto.

149
Rijden
6

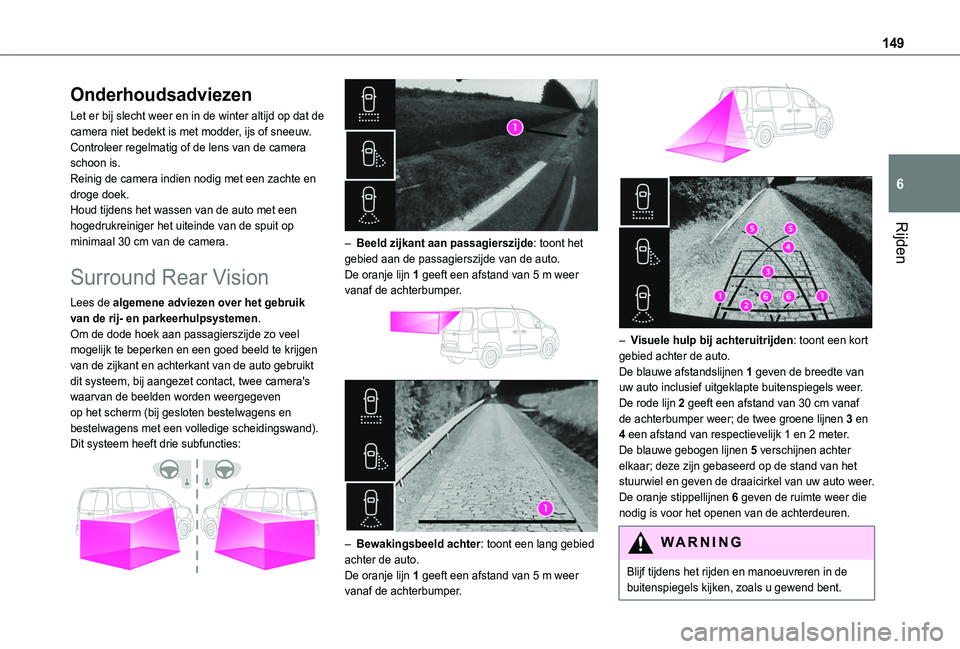

Onderhoudsadviezen
Let er bij slecht weer en in de winter altijd op dat de camera niet bedekt is met modder, ijs of sneeuw.Controleer regelmatig of de lens van de camera schoon is.Reinig de camera indien nodig met een zachte en droge doek.Houd tijdens het wassen van de auto met een hogedrukreiniger het uiteinde van de spuit op minimaal 30 cm van de camera.
Surround Rear Vision
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.Om de dode hoek aan passagierszijde zo veel mogelijk te beperken en een goed beeld te krijgen van de zijkant en achterkant van de auto gebruikt dit systeem, bij aangezet contact, twee camera's waarvan de beelden worden weergegeven op het scherm (bij gesloten bestelwagens en bestelwagens met een volledige scheidingswand).Dit systeem heeft drie subfuncties:


– Beeld zijkant aan passagierszijde: toont het gebied aan de passagierszijde van de auto.De oranje lijn 1 geeft een afstand van 5 m weer vanaf de achterbumper.


– Bewakingsbeeld achter: toont een lang gebied achter de auto.De oranje lijn 1 geeft een afstand van 5 m weer vanaf de achterbumper.


– Visuele hulp bij achteruitrijden: toont een kort gebied achter de auto.De blauwe afstandslijnen 1 geven de breedte van uw auto inclusief uitgeklapte buitenspiegels weer.De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer; de twee groene lijnen 3 en 4 een afstand van respectievelijk 1 en 2 meter.De blauwe gebogen lijnen 5 verschijnen achter elkaar; deze zijn gebaseerd op de stand van het stuurwiel en geven de draaicirkel van uw auto weer.De oranje stippellijnen 6 geven de ruimte weer die nodig is voor het openen van de achterdeuren.
WARNI NG
Blijf tijdens het rijden en manoeuvreren in de buitenspiegels kijken, zoals u gewend bent.

150
WARNI NG
Sommige voorwerpen zijn wellicht niet zichtbaar voor de camera achter.
WARNI NG
Sommige voertuigen kunnen moeilijk zichtbaar zijn (donkere kleuren, uitgeschakelde
verlichting) als de helderheid van het scherm is verminderd met de dimfunctie van de auto.
WARNI NG
De beeldkwaliteit kan worden beïnvloed door de omgeving, de omstandigheden buiten (regen, vuil, stof), de manier van rijden en de lichtomstandigheden (bijv. duisternis, laagstaande zon).Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.
WARNI NG
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Tijdens parkeermanoeuvres en het wisselen van rijstrook is het belangrijk om met behulp van de buitenspiegels de zijkanten van de auto in de gaten te houden.Daarnaast geven de parkeersensoren achter extra informatie over de omgeving van de auto.
Inschakelen/uitschakelen
Het systeem wordt ingeschakeld als het contact AAN wordt gezet.


► Druk als het contact AAN staat op toets 2 om
het scherm in of uit te schakelen.Er wordt een melding weergegeven.► Lees deze melding en bevestig deze door 1 (“Accepteren”) te selecteren.
Het scherm van de functie wordt ingeschakeld.► Druk bij draaiende motor op toets 2 om het scherm van de functie uit te schakelen.
NOTIC E
De functie wordt automatisch onderbroken (het scherm wordt grijs) als de achteruitversnelling wordt ingeschakeld en de snelheid hoger wordt dan 15 km/h.
De functie wordt weer ingeschakeld wanneer de auto met een snelheid rijdt die lager is dan deze drempelwaarde.
Werking
► In de neutraalstand wordt het bewakingsbeeld achter standaard weergegeven.► Wanneer de achteruitversnelling wordt ingeschakeld, wordt de visuele hulp bij achteruitrijden op het scherm weergegeven (zelfs als het systeem is uitgeschakeld).

151
Rijden
6
► Druk om een andere weergave te selecteren op het uiteinde van de lichtschakelaar of op de desbetreffende toets onder het scherm.

NOTIC E
De omgeving van de auto wordt alleen weergegeven door het bewakingsbeeld achter en het beeld van de zijkant aan passagierszijde.
Beperkingen van het systeem
In de volgende situaties wordt het systeem mogelijk verstoord (of raakt het zelfs beschadigd):– Plaatsen van een fietsendrager op de achterklep of achterdeur (afhankelijk van de uitvoering).– Koppelen van een aanhangwagen aan de trekhaakkogel.– Rijden met geopend portier of geopende deur.
WARNI NG
Let op: de camera's mogen niet afgedekt zijn (door een sticker, fietsendrager, enz.).
NOTIC E
Het gezichtsveld van de camera achter (bewakingsbeeld achter en visuele hulp bij
achteruitrijden) is afhankelijk van de belading van de auto.
NOTIC E
Als de achterdeur wordt geopend tijdens de weergave van het bewakingsbeeld achter of de visuele hulp bij achteruitrijden terwijl een versnelling vooruit of de achteruitversnelling is ingeschakeld, wordt het scherm grijs.Als het voorpassagiersportier wordt geopend tijdens de weergave van het beeld van de zijkant aan passagierszijde terwijl een versnelling vooruit of de achteruitversnelling is ingeschakeld, wordt het scherm grijs.
NOTIC E
Wanneer een aanhangwagen is aangekoppeld en de achteruitversnelling wordt ingeschakeld, dan werkt de visuele hulp bij achteruitrijden niet meer totdat de aanhangwagen wordt
losgekoppeld. Het bewakingsbeeld achter wordt dan de standaardweergave.
NOTIC E
Neem bij een storing in het systeem contact op met een TOYOTA-dealer om veiligheidsproblemen te voorkomen.
Onderhoudsadviezen
Let er bij slecht weer en in de winter altijd op dat de sensoren en camera's niet bedekt zijn met modder, ijs of sneeuw.Controleer regelmatig of de lenzen van de camera's schoon zijn.Reinig de camera's indien nodig met een zachte en droge doek.

152

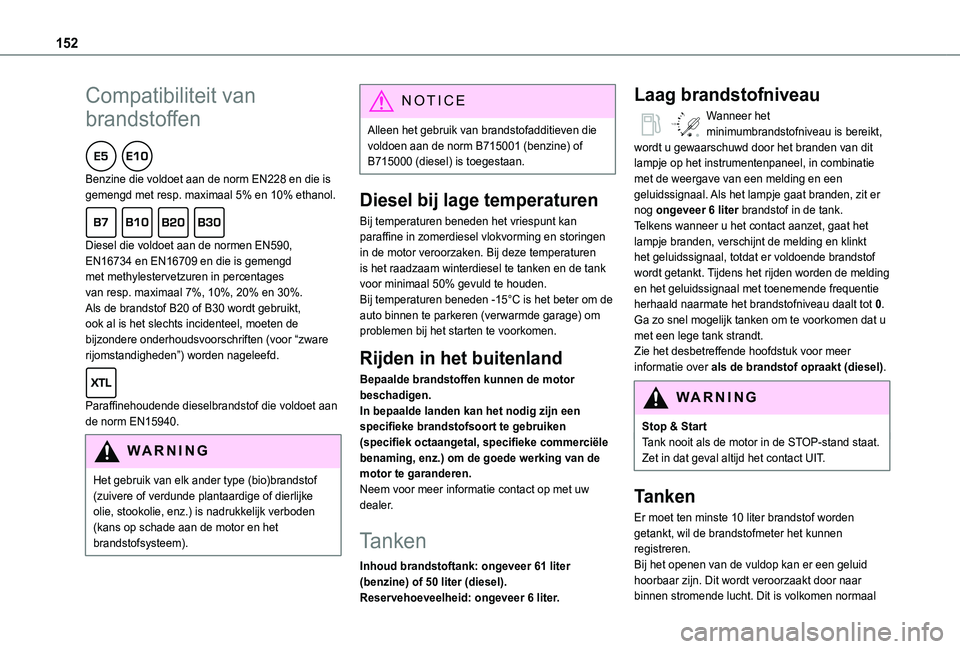

Compatibiliteit van
brandstoffen
Benzine die voldoet aan de norm EN228 en die is gemengd met resp. maximaal 5% en 10% ethanol.
Diesel die voldoet aan de normen EN590, EN16734 en EN16709 en die is gemengd met methylestervetzuren in percentages van resp. maximaal 7%, 10%, 20% en 30%. Als de brandstof B20 of B30 wordt gebruikt, ook al is het slechts incidenteel, moeten de bijzondere onderhoudsvoorschriften (voor “zware rijomstandigheden”) worden nageleefd.
Paraffinehoudende dieselbrandstof die voldoet aan de norm EN15940.
WARNI NG
Het gebruik van elk ander type (bio)brandstof (zuivere of verdunde plantaardige of dierlijke olie, stookolie, enz.) is nadrukkelijk verboden (kans op schade aan de motor en het brandstofsysteem).
NOTIC E
Alleen het gebruik van brandstofadditieven die voldoen aan de norm B715001 (benzine) of B715000 (diesel) is toegestaan.
Diesel bij lage temperaturen
Bij temperaturen beneden het vriespunt kan paraffine in zomerdiesel vlokvorming en storingen in de motor veroorzaken. Bij deze temperaturen is het raadzaam winterdiesel te tanken en de tank voor minimaal 50% gevuld te houden.Bij temperaturen beneden -15°C is het beter om de auto binnen te parkeren (verwarmde garage) om problemen bij het starten te voorkomen.
Rijden in het buitenland
Bepaalde brandstoffen kunnen de motor beschadigen.In bepaalde landen kan het nodig zijn een specifieke brandstofsoort te gebruiken (specifiek octaangetal, specifieke commerciële
benaming, enz.) om de goede werking van de motor te garanderen.Neem voor meer informatie contact op met uw dealer.
Tanken
Inhoud brandstoftank: ongeveer 61 liter (benzine) of 50 liter (diesel).
Reservehoeveelheid: ongeveer 6 liter.
Laag brandstofniveau
/2
1 1Wanneer het minimumbrandstofniveau is bereikt, wordt u gewaarschuwd door het branden van dit lampje op het instrumentenpaneel, in combinatie met de weergave van een melding en een geluidssignaal. Als het lampje gaat branden, zit er nog ongeveer 6 liter brandstof in de tank.Telkens wanneer u het contact aanzet, gaat het lampje branden, verschijnt de melding en klinkt het geluidssignaal, totdat er voldoende brandstof wordt getankt. Tijdens het rijden worden de melding en het geluidssignaal met toenemende frequentie herhaald naarmate het brandstofniveau daalt tot 0.Ga zo snel mogelijk tanken om te voorkomen dat u met een lege tank strandt.Zie het desbetreffende hoofdstuk voor meer informatie over als de brandstof opraakt (diesel).
W
ARNI NG
Stop & StartTank nooit als de motor in de STOP-stand staat.
Zet in dat geval altijd het contact UIT.
Tanken
Er moet ten minste 10 liter brandstof worden getankt, wil de brandstofmeter het kunnen registreren.Bij het openen van de vuldop kan er een geluid hoorbaar zijn. Dit wordt veroorzaakt door naar
binnen stromende lucht. Dit is volkomen normaal
