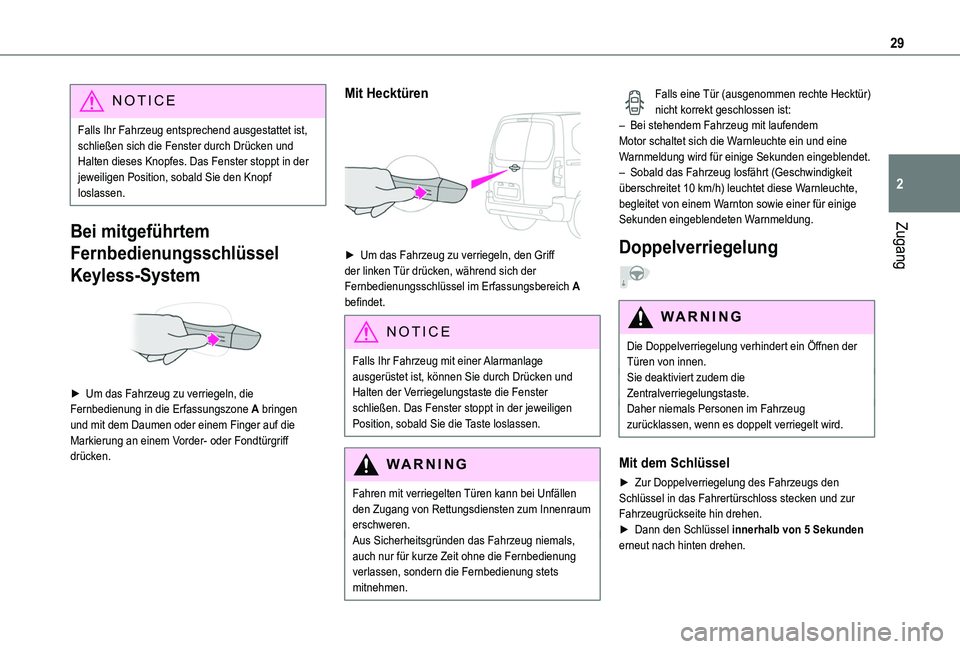

2020 TOYOTA PROACE CITY alarm

29
Zugang
2
NOTIC E
Falls Ihr Fahrzeug entsprechend ausgestattet ist, schließen sich die Fenster durch Drücken und Halten dieses Knopfes. Das Fenster stoppt in der jeweiligen Position, sobald Sie den Knopf loslassen.
Bei mitgeführtem
Fernbedienungsschlüssel
Keyless-System

► Um das Fahrzeug zu verriegeln, die Fernbedienung in die Erfassungszone A bringen und mit dem Daumen oder einem Finger auf die Markierung an einem Vorder- oder Fondtürgriff
drücken.
Mit Hecktüren

► Um das Fahrzeug zu verriegeln, den Griff der linken Tür drücken, während sich der Fernbedienungsschlüssel im Erfassungsbereich A befindet.
NOTIC E
Falls Ihr Fahrzeug mit einer Alarmanlage ausgerüstet ist, können Sie durch Drücken und Halten der Verriegelungstaste die Fenster schließen. Das Fenster stoppt in der jeweiligen Position, sobald Sie die Taste loslassen.
WARNI NG
Fahren mit verriegelten Türen kann bei Unfällen den Zugang von Rettungsdiensten zum Innenraum erschweren.Aus Sicherheitsgründen das Fahrzeug niemals, auch nur für kurze Zeit ohne die Fernbedienung verlassen, sondern die Fernbedienung stets mitnehmen.
Falls eine Tür (ausgenommen rechte Hecktür) nicht korrekt geschlossen ist:– Bei stehendem Fahrzeug mit laufendem Motor schaltet sich die Warnleuchte ein und eine Warnmeldung wird für einige Sekunden eingeblendet. – Sobald das Fahrzeug losfährt (Geschwindigkeit überschreitet 10 km/h) leuchtet diese Warnleuchte, begleitet von einem Warnton sowie einer für einige Sekunden eingeblendeten Warnmeldung.
Doppelverriegelung
WARNI NG
Die Doppelverriegelung verhindert ein Öffnen der Türen von innen.Sie deaktiviert zudem die Zentralverriegelungstaste.Daher niemals Personen im Fahrzeug zurücklassen, wenn es doppelt verriegelt wird.
Mit dem Schlüssel
► Zur Doppelverriegelung des Fahrzeugs den Schlüssel in das Fahrertürschloss stecken und zur Fahrzeugrückseite hin drehen.► Dann den Schlüssel innerhalb von 5 Sekunden erneut nach hinten drehen.

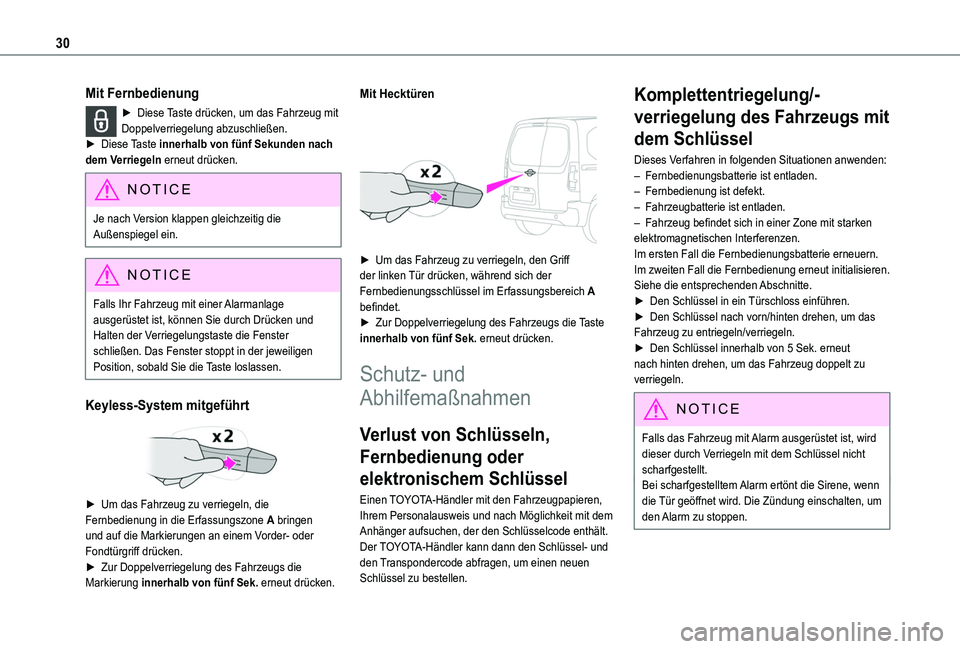

30
Mit Fernbedienung
► Diese Taste drücken, um das Fahrzeug mit Doppelverriegelung abzuschließen.► Diese Taste innerhalb von fünf Sekunden nach dem Verriegeln erneut drücken.
NOTIC E
Je nach Version klappen gleichzeitig die Außenspiegel ein.
NOTIC E
Falls Ihr Fahrzeug mit einer Alarmanlage ausgerüstet ist, können Sie durch Drücken und Halten der Verriegelungstaste die Fenster schließen. Das Fenster stoppt in der jeweiligen Position, sobald Sie die Taste loslassen.
Keyless-System mitgeführt

► Um das Fahrzeug zu verriegeln, die Fernbedienung in die Erfassungszone A bringen und auf die Markierungen an einem Vorder- oder Fondtürgriff drücken.► Zur Doppelverriegelung des Fahrzeugs die Markierung innerhalb von fünf Sek. erneut drücken.
Mit Hecktüren


► Um das Fahrzeug zu verriegeln, den Griff der linken Tür drücken, während sich der Fernbedienungsschlüssel im Erfassungsbereich A befindet.► Zur Doppelverriegelung des Fahrzeugs die Taste innerhalb von fünf Sek. erneut drücken.
Schutz- und
Abhilfemaßnahmen
Verlust von Schlüsseln,
Fernbedienung oder
elektronischem Schlüssel
Einen TOYOTA-Händler mit den Fahrzeugpapieren, Ihrem Personalausweis und nach Möglichkeit mit dem Anhänger aufsuchen, der den Schlüsselcode enthält.
Der TOYOTA-Händler kann dann den Schlüssel- und den Transpondercode abfragen, um einen neuen Schlüssel zu bestellen.
Komplettentriegelung/-
verriegelung des Fahrzeugs mit
dem Schlüssel
Dieses Verfahren in folgenden Situationen anwenden:– Fernbedienungsbatterie ist entladen.– Fernbedienung ist defekt.– Fahrzeugbatterie ist entladen.– Fahrzeug befindet sich in einer Zone mit starken elektromagnetischen Interferenzen.Im ersten Fall die Fernbedienungsbatterie erneuern.Im zweiten Fall die Fernbedienung erneut initialisieren.Siehe die entsprechenden Abschnitte.► Den Schlüssel in ein Türschloss einführen.► Den Schlüssel nach vorn/hinten drehen, um das Fahrzeug zu entriegeln/verriegeln.► Den Schlüssel innerhalb von 5 Sek. erneut nach hinten drehen, um das Fahrzeug doppelt zu verriegeln.
NOTIC E
Falls das Fahrzeug mit Alarm ausgerüstet ist, wird dieser durch Verriegeln mit dem Schlüssel nicht scharfgestellt.Bei scharfgestelltem Alarm ertönt die Sirene, wenn die Tür geöffnet wird. Die Zündung einschalten, um den Alarm zu stoppen.

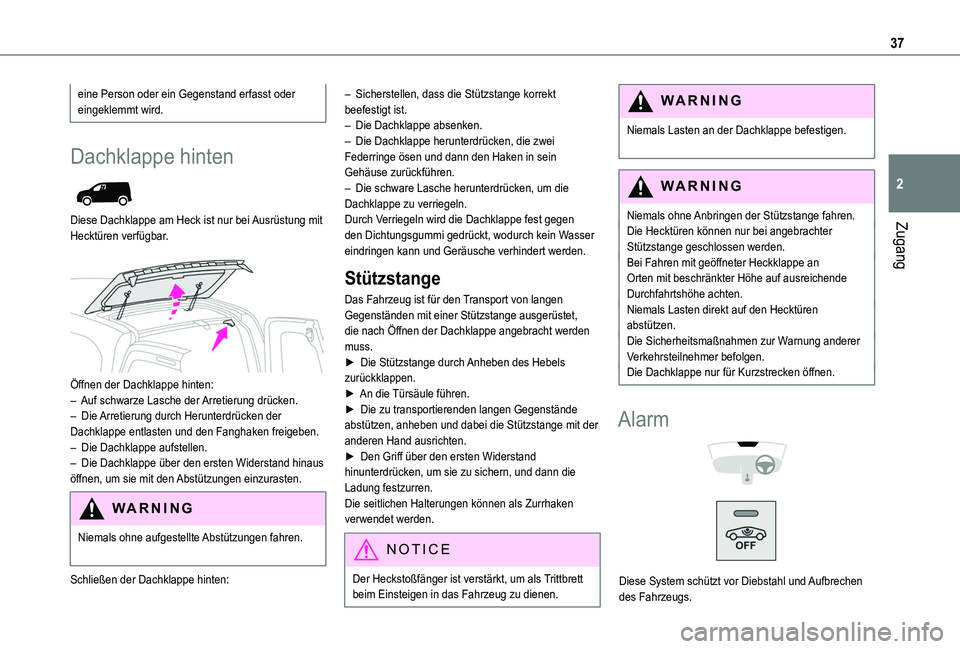

37
Zugang
2
eine Person oder ein Gegenstand erfasst oder eingeklemmt wird.
Dachklappe hinten

Diese Dachklappe am Heck ist nur bei Ausrüstung mit Hecktüren verfügbar.

Öffnen der Dachklappe hinten:– Auf schwarze Lasche der Arretierung drücken.– Die Arretierung durch Herunterdrücken der Dachklappe entlasten und den Fanghaken freigeben.– Die Dachklappe aufstellen.– Die Dachklappe über den ersten Widerstand hinaus öffnen, um sie mit den Abstützungen einzurasten.
WARNI NG
Niemals ohne aufgestellte Abstützungen fahren.
Schließen der Dachklappe hinten:
– Sicherstellen, dass die Stützstange korrekt beefestigt ist.– Die Dachklappe absenken.– Die Dachklappe herunterdrücken, die zwei Federringe ösen und dann den Haken in sein Gehäuse zurückführen.– Die schware Lasche herunterdrücken, um die Dachklappe zu verriegeln.Durch Verriegeln wird die Dachklappe fest gegen den Dichtungsgummi gedrückt, wodurch kein Wasser eindringen kann und Geräusche verhindert werden.
Stützstange
Das Fahrzeug ist für den Transport von langen Gegenständen mit einer Stützstange ausgerüstet, die nach Öffnen der Dachklappe angebracht werden muss.► Die Stützstange durch Anheben des Hebels zurückklappen.► An die Türsäule führen.► Die zu transportierenden langen Gegenstände abstützen, anheben und dabei die Stützstange mit der anderen Hand ausrichten.
► Den Griff über den ersten Widerstand hinunterdrücken, um sie zu sichern, und dann die Ladung festzurren.Die seitlichen Halterungen können als Zurrhaken verwendet werden.
NOTIC E
Der Heckstoßfänger ist verstärkt, um als Trittbrett beim Einsteigen in das Fahrzeug zu dienen.
WARNI NG
Niemals Lasten an der Dachklappe befestigen.
WARNI NG
Niemals ohne Anbringen der Stützstange fahren.Die Hecktüren können nur bei angebrachter
Stützstange geschlossen werden.Bei Fahren mit geöffneter Heckklappe an Orten mit beschränkter Höhe auf ausreichende Durchfahrtshöhe achten.Niemals Lasten direkt auf den Hecktüren abstützen.Die Sicherheitsmaßnahmen zur Warnung anderer Verkehrsteilnehmer befolgen.Die Dachklappe nur für Kurzstrecken öffnen.
Alarm


Diese System schützt vor Diebstahl und Aufbrechen des Fahrzeugs.

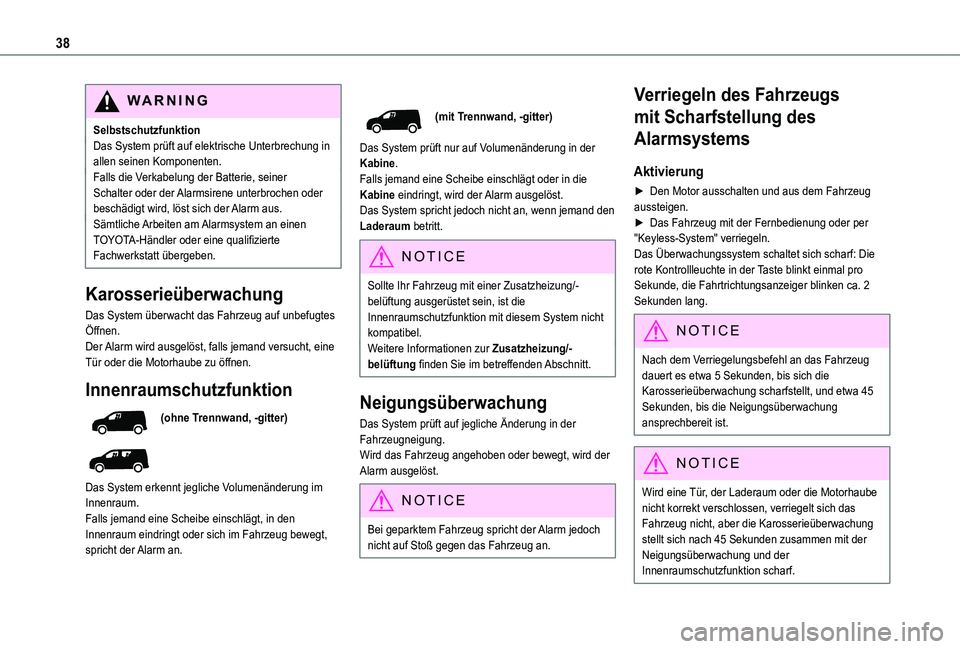

38
WARNI NG
SelbstschutzfunktionDas System prüft auf elektrische Unterbrechung in allen seinen Komponenten.Falls die Verkabelung der Batterie, seiner Schalter oder der Alarmsirene unterbrochen oder beschädigt wird, löst sich der Alarm aus.Sämtliche Arbeiten am Alarmsystem an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt übergeben.
Karosserieüberwachung
Das System überwacht das Fahrzeug auf unbefugtes Öffnen.Der Alarm wird ausgelöst, falls jemand versucht, eine Tür oder die Motorhaube zu öffnen.
Innenraumschutzfunktion
(ohne Trennwand, -gitter)


Das System erkennt jegliche Volumenänderung im Innenraum.Falls jemand eine Scheibe einschlägt, in den Innenraum eindringt oder sich im Fahrzeug bewegt, spricht der Alarm an.
(mit Trennwand, -gitter)
Das System prüft nur auf Volumenänderung in der Kabine.Falls jemand eine Scheibe einschlägt oder in die Kabine eindringt, wird der Alarm ausgelöst.Das System spricht jedoch nicht an, wenn jemand den Laderaum betritt.
NOTIC E
Sollte Ihr Fahrzeug mit einer Zusatzheizung/-belüftung ausgerüstet sein, ist die Innenraumschutzfunktion mit diesem System nicht kompatibel.Weitere Informationen zur Zusatzheizung/-belüftung finden Sie im betreffenden Abschnitt.
Neigungsüberwachung
Das System prüft auf jegliche Änderung in der Fahrzeugneigung.
Wird das Fahrzeug angehoben oder bewegt, wird der Alarm ausgelöst.
NOTIC E
Bei geparktem Fahrzeug spricht der Alarm jedoch nicht auf Stoß gegen das Fahrzeug an.
Verriegeln des Fahrzeugs
mit Scharfstellung des
Alarmsystems
Aktivierung
► Den Motor ausschalten und aus dem Fahrzeug aussteigen.► Das Fahrzeug mit der Fernbedienung oder per "Keyless-System" verriegeln.Das Überwachungssystem schaltet sich scharf: Die rote Kontrollleuchte in der Taste blinkt einmal pro Sekunde, die Fahrtrichtungsanzeiger blinken ca. 2 Sekunden lang.
NOTIC E
Nach dem Verriegelungsbefehl an das Fahrzeug dauert es etwa 5 Sekunden, bis sich die Karosserieüberwachung scharfstellt, und etwa 45 Sekunden, bis die Neigungsüberwachung ansprechbereit ist.
NOTIC E
Wird eine Tür, der Laderaum oder die Motorhaube nicht korrekt verschlossen, verriegelt sich das Fahrzeug nicht, aber die Karosserieüberwachung stellt sich nach 45 Sekunden zusammen mit der
Neigungsüberwachung und der Innenraumschutzfunktion scharf.

39
Zugang
2
Deaktivierung
► Den Entriegelungsknopf auf der Fernbedienung drückenoder► das Fahrzeug mit dem schlüssellosen Zugangs- und Startsystem entriegeln.Das Überwachungssystem schaltet sich aus: Die rote Kontrollleuchte in der Taste erlischt und die Fahrtrichtungsanzeiger blinken für ca. 2 Sekunden.
NOTIC E
Wenn sich das Fahrzeug durch Verriegelungsautomatik wieder von selbst verriegelt (wenn z. B. innerhalb von 30 Sek. nach dem Entriegeln keine Tür oder der Laderaum geöffnet wird), aktivieren sich auch die Überwachungsfunktionen erneut.
Verriegeln des Fahrzeugs
nur mit scharfgestellter
Karosserieüberwachung
Deaktivieren Sie die Innenraumschutzfunktion und Neigungsüberwachung– Öffnen Sie ein Fenster oder das Schiebedach etwas. – Fahrzeugwäsche– Radwechsel– Abschleppen des Fahrzeugs– Transport auf Schiff oder Fähre
Deaktivieren von
Innenraumschutzfunktion und
Neigungsüberwachung
► Die Zündung ausschalten und innerhalb von 10 Sekunden die Alarmtaste drücken, bis die rote Kontrollleuchte in der Taste kontinuierlich leuchtet.► Aus dem Fahrzeug aussteigen.► Das Fahrzeug sofort mit der Fernbedienung oder mit dem "schlüssellosen Zugangs- und Startsystem" verriegeln.Dadurch aktiviert sich nur die Karosserieüberwachung. Die rote Kontrollleuchte in der Taste blinkt im Sekundentakt.
NOTIC E
Bitte beachten, dass die Deaktivierung nach jedem Ausschalten der Zündung durchgeführt werden muss.
Erneute Aktivierung von
Innenraumschutzfunktion und
Neigungsüberwachung
► Deaktivieren Sie die Karosserieüberwachung durch Entriegeln des Fahrzeugs mit der Fernbedienung oder mit dem schlüssellosen Zugangs- und Startsystem.Die Kontrollleuchte in der Taste erlischt.► Aktivieren Sie das komplette Alarmsystem durch Verriegeln des Fahrzeugs mit der Fernbedienung oder mit dem schlüssellosen Zugangs- und Startsystem.
Die rote Kontrollleuchte in der Taste blinkt erneut alle Sekunden.
Alarmauslösung
Die Sirene ertönt und die Fahrtrichtungsanzeiger blinken für 30 Sekunden.Je nach Bestimmungsland des Fahrzeugs bleiben gewisse Überwachungsfunktionen aktiv, bis der Alarm elf Mal hintereinander ausgelöst wurde.Wird das Fahrzeug mit der Fernbedienung oder per "Keyless-System" entriegelt, verweist schnelles Blinken der roten Kontrollleuchte in der Taste auf eine Auslösung des Alarms während Ihrer Abwesenheit. Sobald die Zündung eingeschaltet wird, stoppt das Blinken umgehend.
Bei Störung der Fernbedienung
Deaktivieren der Überwachungsfunktionen:► Entriegeln Sie das Fahrzeug mit dem mechanischen Schlüssel (in der Fernbedienung verstaut) am Fahrertürschloss,► öffnen Sie die Tür, wobei der Alarm ausgelöst wird,► schalten Sie die Zündung ein. Dadurch stoppt der
Alarm und die Kontrollleuchte in der Taste erlischt.
Verriegeln des Fahrzeugs ohne
Scharfstellung des Alarms
► Verriegeln Sie das Fahrzeug mit dem mechanischen Schlüssel (in der Fernbedienung verstaut) am Fahrertürschloss.

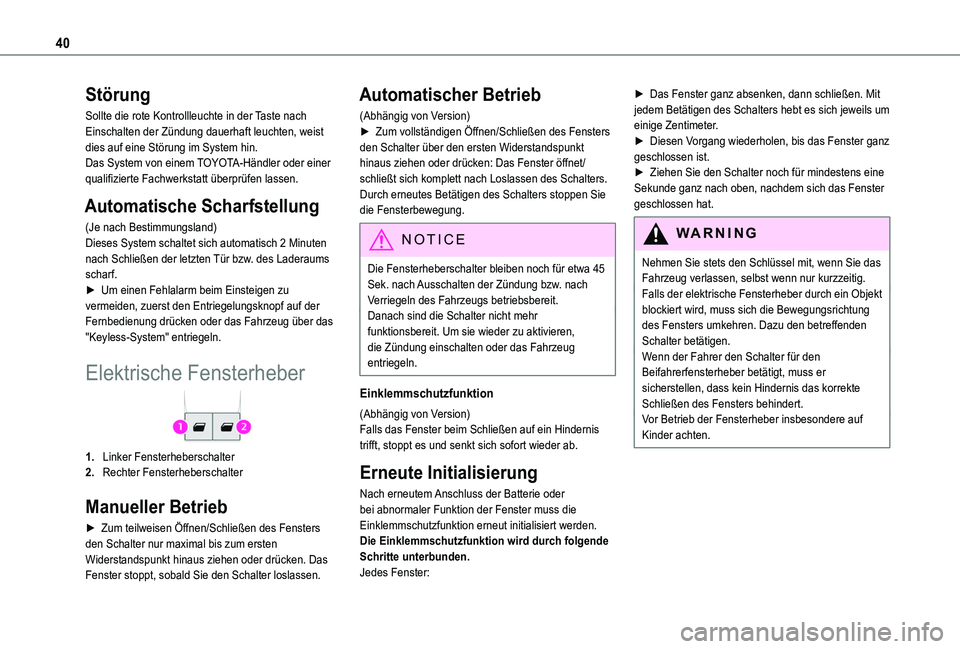

40
Störung
Sollte die rote Kontrollleuchte in der Taste nach Einschalten der Zündung dauerhaft leuchten, weist dies auf eine Störung im System hin.Das System von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt überprüfen lassen.
Automatische Scharfstellung
(Je nach Bestimmungsland)Dieses System schaltet sich automatisch 2 Minuten nach Schließen der letzten Tür bzw. des Laderaums scharf.► Um einen Fehlalarm beim Einsteigen zu vermeiden, zuerst den Entriegelungsknopf auf der Fernbedienung drücken oder das Fahrzeug über das "Keyless-System" entriegeln.
Elektrische Fensterheber
1.Linker Fensterheberschalter
2.Rechter Fensterheberschalter
Manueller Betrieb
► Zum teilweisen Öffnen/Schließen des Fensters den Schalter nur maximal bis zum ersten
Widerstandspunkt hinaus ziehen oder drücken. Das Fenster stoppt, sobald Sie den Schalter loslassen.
Automatischer Betrieb
(Abhängig von Version)► Zum vollständigen Öffnen/Schließen des Fensters den Schalter über den ersten Widerstandspunkt hinaus ziehen oder drücken: Das Fenster öffnet/schließt sich komplett nach Loslassen des Schalters.Durch erneutes Betätigen des Schalters stoppen Sie die Fensterbewegung.
NOTIC E
Die Fensterheberschalter bleiben noch für etwa 45 Sek. nach Ausschalten der Zündung bzw. nach Verriegeln des Fahrzeugs betriebsbereit.Danach sind die Schalter nicht mehr funktionsbereit. Um sie wieder zu aktivieren, die Zündung einschalten oder das Fahrzeug entriegeln.
Einklemmschutzfunktion
(Abhängig von Version)Falls das Fenster beim Schließen auf ein Hindernis trifft, stoppt es und senkt sich sofort wieder ab.
Erneute Initialisierung
Nach erneutem Anschluss der Batterie oder bei abnormaler Funktion der Fenster muss die Einklemmschutzfunktion erneut initialisiert werden.Die Einklemmschutzfunktion wird durch folgende Schritte unterbunden.Jedes Fenster:
► Das Fenster ganz absenken, dann schließen. Mit jedem Betätigen des Schalters hebt es sich jeweils um einige Zentimeter.► Diesen Vorgang wiederholen, bis das Fenster ganz geschlossen ist.► Ziehen Sie den Schalter noch für mindestens eine Sekunde ganz nach oben, nachdem sich das Fenster geschlossen hat.
WARNI NG
Nehmen Sie stets den Schlüssel mit, wenn Sie das Fahrzeug verlassen, selbst wenn nur kurzzeitig.Falls der elektrische Fensterheber durch ein Objekt blockiert wird, muss sich die Bewegungsrichtung des Fensters umkehren. Dazu den betreffenden Schalter betätigen. Wenn der Fahrer den Schalter für den Beifahrerfensterheber betätigt, muss er sicherstellen, dass kein Hindernis das korrekte Schließen des Fensters behindert.Vor Betrieb der Fensterheber insbesondere auf Kinder achten.

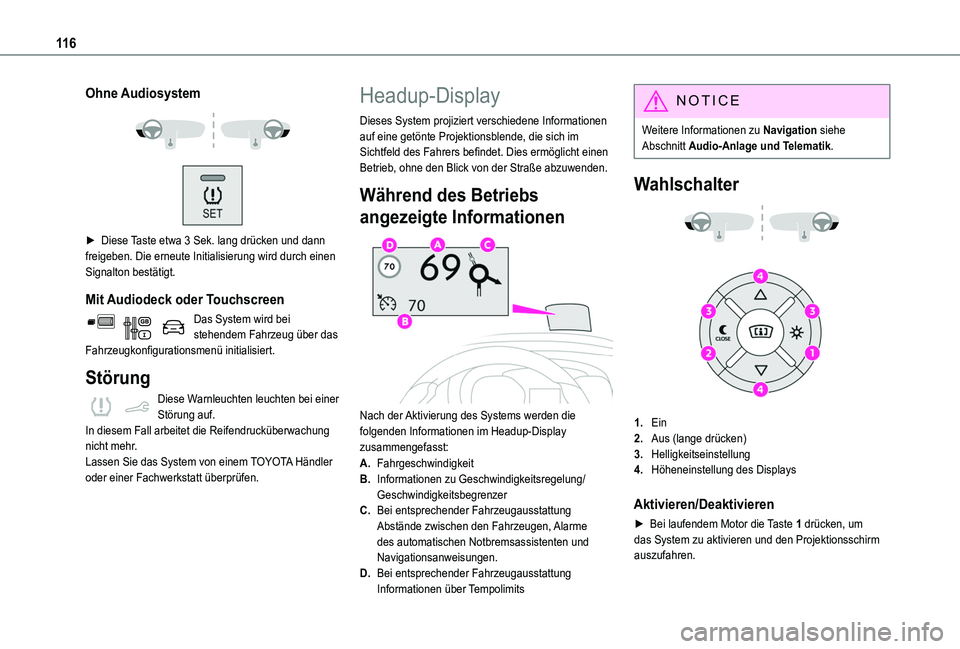

11 6
Ohne Audiosystem


► Diese Taste etwa 3 Sek. lang drücken und dann
freigeben. Die erneute Initialisierung wird durch einen Signalton bestätigt.
Mit Audiodeck oder Touchscreen
Das System wird bei stehendem Fahrzeug über das Fahrzeugkonfigurationsmenü initialisiert.
Störung
Diese Warnleuchten leuchten bei einer Störung auf.In diesem Fall arbeitet die Reifendrucküberwachung nicht mehr.Lassen Sie das System von einem TOYOTA Händler oder einer Fachwerkstatt überprüfen.
Headup-Display
Dieses System projiziert verschiedene Informationen auf eine getönte Projektionsblende, die sich im Sichtfeld des Fahrers befindet. Dies ermöglicht einen Betrieb, ohne den Blick von der Straße abzuwenden.
Während des Betriebs
angezeigte Informationen

Nach der Aktivierung des Systems werden die folgenden Informationen im Headup-Display
zusammengefasst:
A.Fahrgeschwindigkeit
B.Informationen zu Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer
C.Bei entsprechender Fahrzeugausstattung Abstände zwischen den Fahrzeugen, Alarme des automatischen Notbremsassistenten und Navigationsanweisungen.
D.Bei entsprechender Fahrzeugausstattung Informationen über Tempolimits
NOTIC E
Weitere Informationen zu Navigation siehe Abschnitt Audio-Anlage und Telematik.
Wahlschalter


1.Ein
2.Aus (lange drücken)
3.Helligkeitseinstellung
4.Höheneinstellung des Displays
Aktivieren/Deaktivieren
► Bei laufendem Motor die Taste 1 drücken, um das System zu aktivieren und den Projektionsschirm auszufahren.

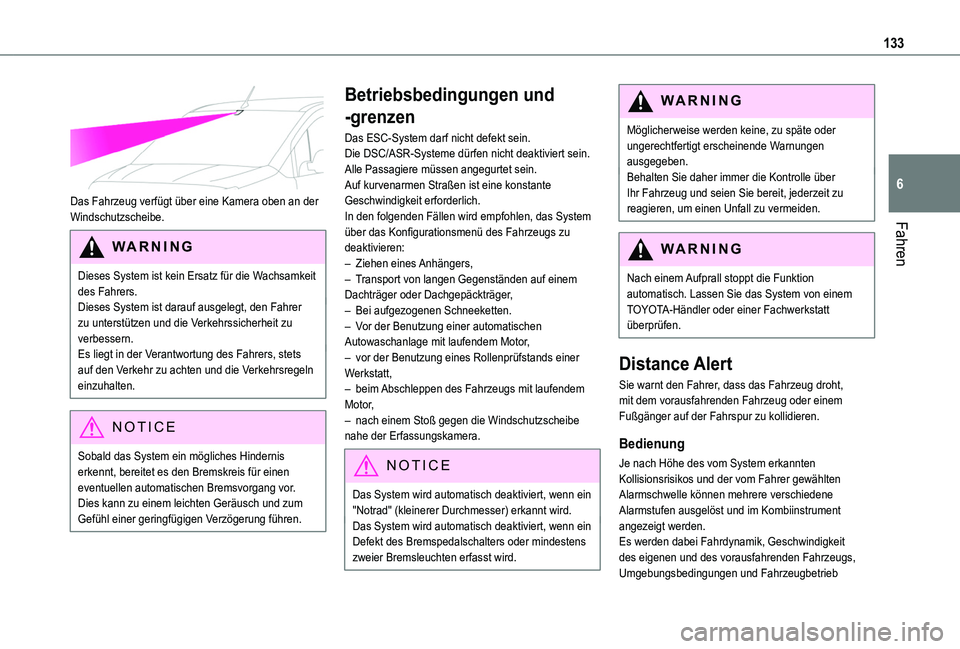

133
Fahren
6
Das Fahrzeug verfügt über eine Kamera oben an der Windschutzscheibe.
WARNI NG
Dieses System ist kein Ersatz für die Wachsamkeit des Fahrers.Dieses System ist darauf ausgelegt, den Fahrer zu unterstützen und die Verkehrssicherheit zu verbessern.Es liegt in der Verantwortung des Fahrers, stets auf den Verkehr zu achten und die Verkehrsregeln einzuhalten.
NOTIC E
Sobald das System ein mögliches Hindernis erkennt, bereitet es den Bremskreis für einen eventuellen automatischen Bremsvorgang vor. Dies kann zu einem leichten Geräusch und zum Gefühl einer geringfügigen Verzögerung führen.
Betriebsbedingungen und
-grenzen
Das ESC-System darf nicht defekt sein.Die DSC/ASR-Systeme dürfen nicht deaktiviert sein.Alle Passagiere müssen angegurtet sein.Auf kurvenarmen Straßen ist eine konstante Geschwindigkeit erforderlich.In den folgenden Fällen wird empfohlen, das System über das Konfigurationsmenü des Fahrzeugs zu deaktivieren:– Ziehen eines Anhängers,– Transport von langen Gegenständen auf einem Dachträger oder Dachgepäckträger,– Bei aufgezogenen Schneeketten.– Vor der Benutzung einer automatischen Autowaschanlage mit laufendem Motor,– vor der Benutzung eines Rollenprüfstands einer Werkstatt,– beim Abschleppen des Fahrzeugs mit laufendem Motor,– nach einem Stoß gegen die Windschutzscheibe nahe der Erfassungskamera.
NOTIC E
Das System wird automatisch deaktiviert, wenn ein "Notrad" (kleinerer Durchmesser) erkannt wird.Das System wird automatisch deaktiviert, wenn ein Defekt des Bremspedalschalters oder mindestens zweier Bremsleuchten erfasst wird.
WARNI NG
Möglicherweise werden keine, zu späte oder ungerechtfertigt erscheinende Warnungen ausgegeben.Behalten Sie daher immer die Kontrolle über Ihr Fahrzeug und seien Sie bereit, jederzeit zu reagieren, um einen Unfall zu vermeiden.
WARNI NG
Nach einem Aufprall stoppt die Funktion automatisch. Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Distance Alert
Sie warnt den Fahrer, dass das Fahrzeug droht, mit dem vorausfahrenden Fahrzeug oder einem Fußgänger auf der Fahrspur zu kollidieren.
Bedienung
Je nach Höhe des vom System erkannten Kollisionsrisikos und der vom Fahrer gewählten Alarmschwelle können mehrere verschiedene Alarmstufen ausgelöst und im Kombiinstrument angezeigt werden.Es werden dabei Fahrdynamik, Geschwindigkeit des eigenen und des vorausfahrenden Fahrzeugs, Umgebungsbedingungen und Fahrzeugbetrieb
