3404-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES

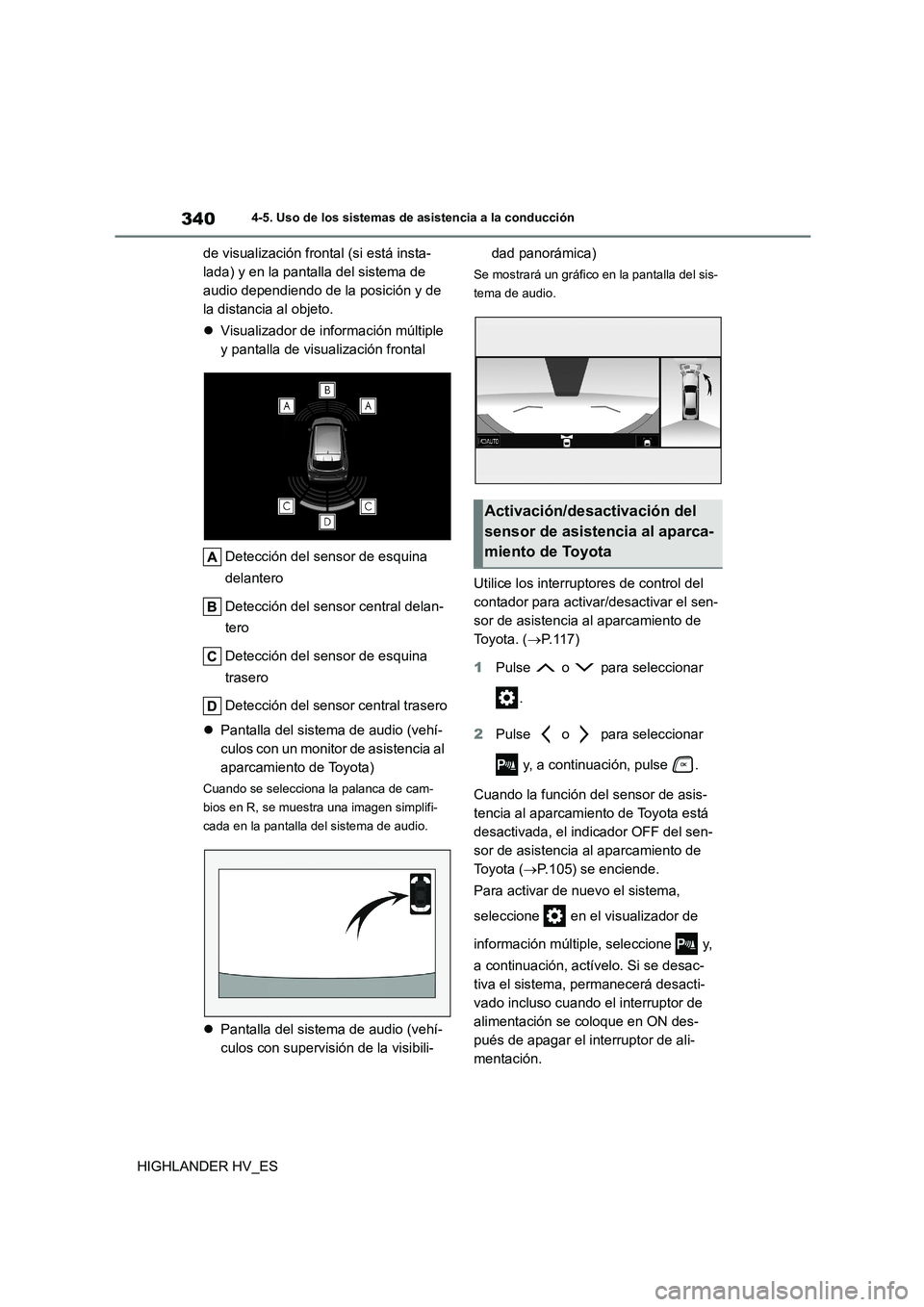

de visualización frontal (si está insta-
lada) y en la pantalla del sistema de
audio dependiendo de la posición y de
la distancia al objeto.
 Visualizador de información múltiple
y pantalla de visualización frontal
Detección del sensor de esquina
delantero
Detección del sensor central delan-
tero
Detección del sensor de esquina
trasero
Detección del sensor central trasero
 Pantalla del sistema de audio (vehí-
culos con un monitor de asistencia al
aparcamiento de Toyota)
Cuando se selecciona la palanca de cam-
bios en R, se muestra una imagen simplifi-
cada en la pantalla del sistema de audio.
 Pantalla del sistema de audio (vehí-
culos con supervisión de la visibili-
dad panorámica)
Se mostrará un gráfico en la pantalla del sis-
tema de audio.
Utilice los interruptores de control del
contador para activar/desactivar el sen-
sor de asistencia al aparcamiento de
Toyota. ( P.117)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando la función del sensor de asis-
tencia al aparcamiento de Toyota está
desactivada, el indicador OFF del sen-
sor de asistencia al aparcamiento de
Toyota ( P.105) se enciende.
Para activar de nuevo el sistema,
seleccione en el visualizador de
información múltiple, seleccione y,
a continuación, actívelo. Si se desac-
tiva el sistema, permanecerá desacti-
vado incluso cuando el interruptor de
alimentación se coloque en ON des-
pués de apagar el interruptor de ali-
mentación.
Activación/desactivación del
sensor de asistencia al aparca-
miento de Toyota

341
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
HIGHLANDER HV_ES

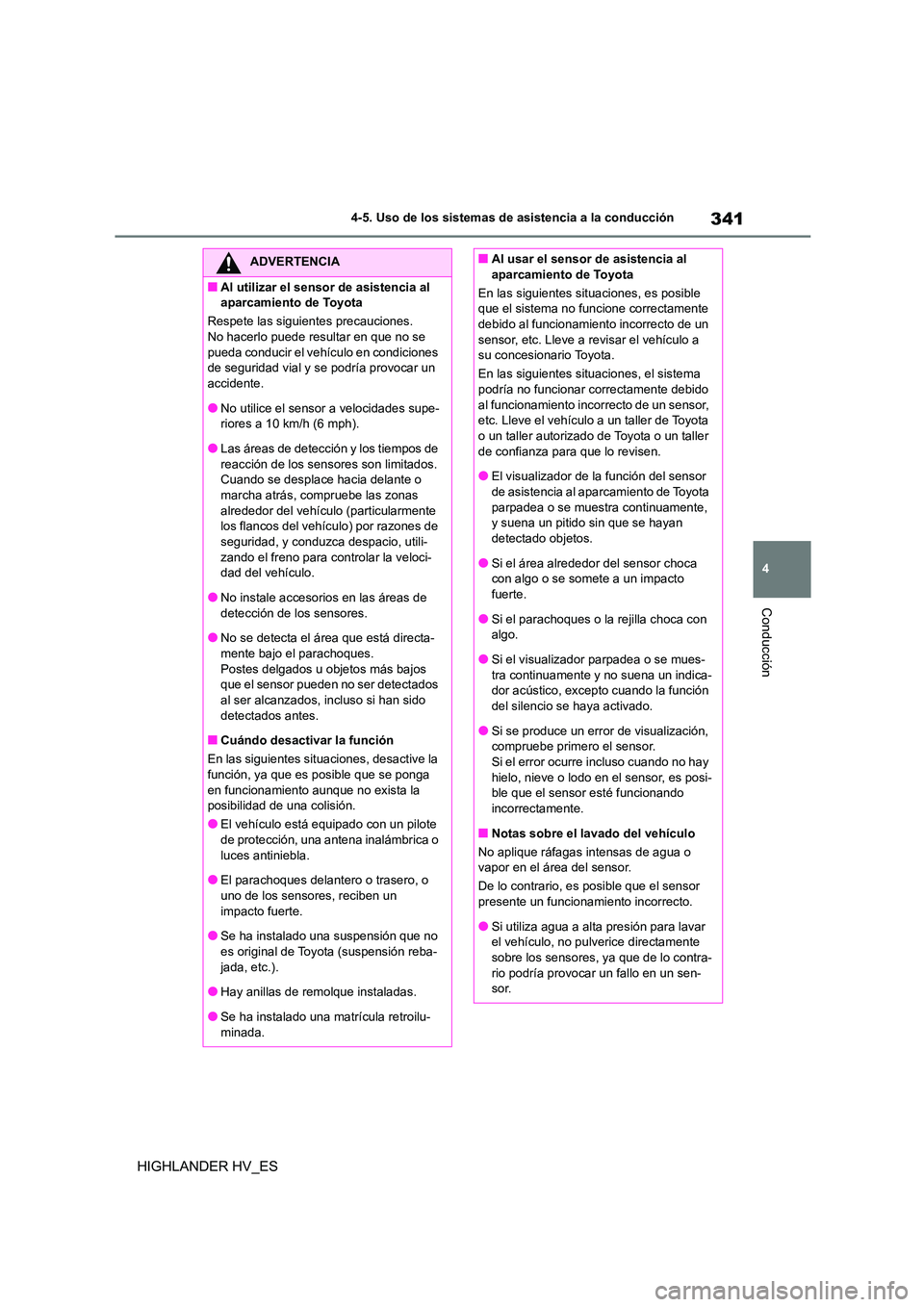

ADVERTENCIA
■Al utilizar el sensor de asistencia al
aparcamiento de Toyota
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un
accidente.
●No utilice el sensor a velocidades supe-
riores a 10 km/h (6 mph).
●Las áreas de detección y los tiempos de reacción de los sensores son limitados.
Cuando se desplace hacia delante o
marcha atrás, compruebe las zonas alrededor del vehículo (particularmente
los flancos del vehículo) por razones de
seguridad, y conduzca despacio, utili- zando el freno para controlar la veloci-
dad del vehículo.
●No instale accesorios en las áreas de detección de los sensores.
●No se detecta el área que está directa-
mente bajo el parachoques. Postes delgados u objetos más bajos
que el sensor pueden no ser detectados
al ser alcanzados, incluso si han sido
detectados antes.
■Cuándo desactivar la función
En las siguientes situaciones, desactive la
función, ya que es posible que se ponga
en funcionamiento aunque no exista la posibilidad de una colisión.
●El vehículo está equipado con un pilote
de protección, una antena inalámbrica o
luces antiniebla.
●El parachoques delantero o trasero, o
uno de los sensores, reciben un
impacto fuerte.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba-
jada, etc.).
●Hay anillas de remolque instaladas.
●Se ha instalado una matrícula retroilu-
minada.
■Al usar el sensor de asistencia al
aparcamiento de Toyota
En las siguientes sit uaciones, es posible
que el sistema no funcione correctamente debido al funcionamiento incorrecto de un
sensor, etc. Lleve a revisar el vehículo a
su concesionario Toyota.
En las siguientes situaciones, el sistema podría no funcionar correctamente debido
al funcionamiento incorrecto de un sensor,
etc. Lleve el vehículo a un taller de Toyota
o un taller autorizado de Toyota o un taller de confianza para que lo revisen.
●El visualizador de la función del sensor
de asistencia al aparcamiento de Toyota parpadea o se muestra continuamente,
y suena un pitido sin que se hayan
detectado objetos.
●Si el área alrededor del sensor choca
con algo o se somete a un impacto
fuerte.
●Si el parachoques o la rejilla choca con
algo.
●Si el visualizador parpadea o se mues- tra continuamente y no suena un indica-
dor acústico, excepto cuando la función
del silencio se haya activado.
●Si se produce un error de visualización,
compruebe primero el sensor.
Si el error ocurre incluso cuando no hay hielo, nieve o lodo en el sensor, es posi-
ble que el sensor esté funcionando
incorrectamente.
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor
presente un funcionamiento incorrecto.
●Si utiliza agua a alta presión para lavar
el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra- rio podría provocar un fallo en un sen-
sor.

3424-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES

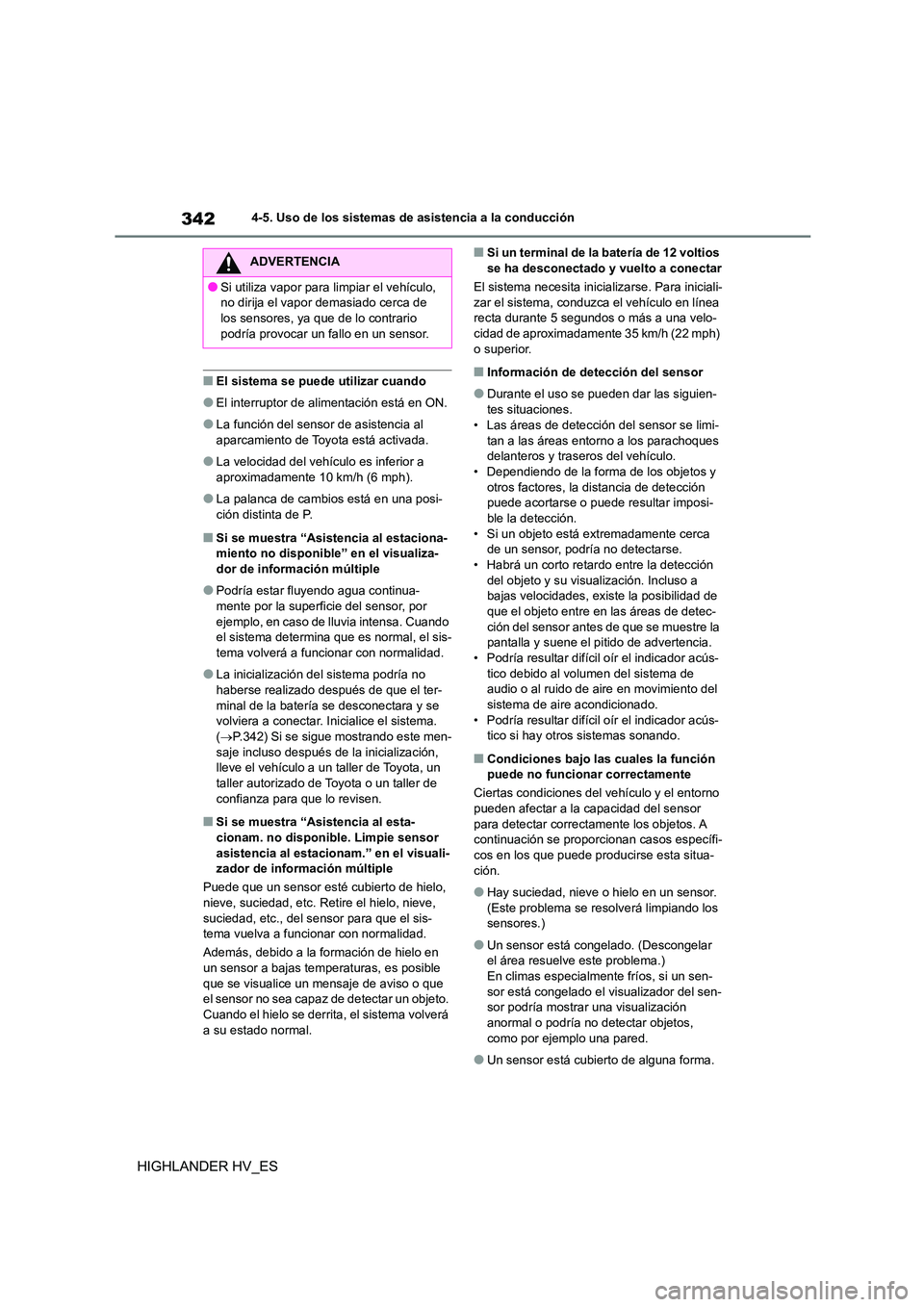

■El sistema se puede utilizar cuando
●El interruptor de alimentación está en ON.
●La función del sensor de asistencia al
aparcamiento de Toyota está activada.
●La velocidad del vehículo es inferior a
aproximadamente 10 km/h (6 mph).
●La palanca de cambios está en una posi-
ción distinta de P.
■Si se muestra “Asistencia al estaciona-
miento no disponible” en el visualiza-
dor de información múltiple
●Podría estar fluyendo agua continua-
mente por la superficie del sensor, por ejemplo, en caso de lluvia intensa. Cuando
el sistema determina que es normal, el sis-
tema volverá a funcionar con normalidad.
●La inicialización del sistema podría no
haberse realizado después de que el ter- minal de la batería se desconectara y se
volviera a conectar. Inicialice el sistema.
( P.342) Si se sigue mostrando este men- saje incluso después de la inicialización,
lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota o un taller de confianza para que lo revisen.
■Si se muestra “Asistencia al esta-
cionam. no disponib le. Limpie sensor
asistencia al estacionam.” en el visuali- zador de inform ación múltiple
Puede que un sensor esté cubierto de hielo,
nieve, suciedad, etc. Retire el hielo, nieve,
suciedad, etc., del sensor para que el sis- tema vuelva a funcionar con normalidad.
Además, debido a la formación de hielo en
un sensor a bajas temperaturas, es posible
que se visualice un mensaje de aviso o que el sensor no sea capaz de detectar un objeto.
Cuando el hielo se derrita, el sistema volverá
a su estado normal.
■Si un terminal de la batería de 12 voltios se ha desconectado y vuelto a conectar
El sistema necesita inicializarse. Para iniciali-
zar el sistema, conduzca el vehículo en línea
recta durante 5 segundos o más a una velo- cidad de aproximadamente 35 km/h (22 mph)
o superior.
■Información de detección del sensor
●Durante el uso se pueden dar las siguien-
tes situaciones.
• Las áreas de detección del sensor se limi-
tan a las áreas entorno a los parachoques delanteros y traseros del vehículo.
• Dependiendo de la forma de los objetos y
otros factores, la distancia de detección puede acortarse o puede resultar imposi-
ble la detección.
• Si un objeto está extremadamente cerca de un sensor, podría no detectarse.
• Habrá un corto retardo entre la detección
del objeto y su visual ización. Incluso a bajas velocidades, existe la posibilidad de
que el objeto entre en las áreas de detec-
ción del sensor antes de que se muestre la pantalla y suene el pi tido de advertencia.
• Podría resultar difícil oír el indicador acús-
tico debido al volumen del sistema de audio o al ruido de aire en movimiento del
sistema de aire acondicionado.
• Podría resultar difícil oír el indicador acús- tico si hay otros sistemas sonando.
■Condiciones bajo l as cuales la función
puede no funcionar correctamente
Ciertas condiciones del vehículo y el entorno
pueden afectar a la capacidad del sensor para detectar correctamente los objetos. A
continuación se proporcionan casos específi-
cos en los que puede producirse esta situa- ción.
●Hay suciedad, nieve o hielo en un sensor. (Este problema se resolverá limpiando los
sensores.)
●Un sensor está c ongelado. (Descongelar
el área resuelve este problema.)
En climas especialmente fríos, si un sen- sor está congelado el visualizador del sen-
sor podría mostrar una visualización
anormal o podría no detectar objetos, como por ejemplo una pared.
●Un sensor está cubierto de alguna forma.
ADVERTENCIA
●Si utiliza vapor para limpiar el vehículo,
no dirija el vapor demasiado cerca de
los sensores, ya que de lo contrario podría provocar un fallo en un sensor.

343
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
HIGHLANDER HV_ES

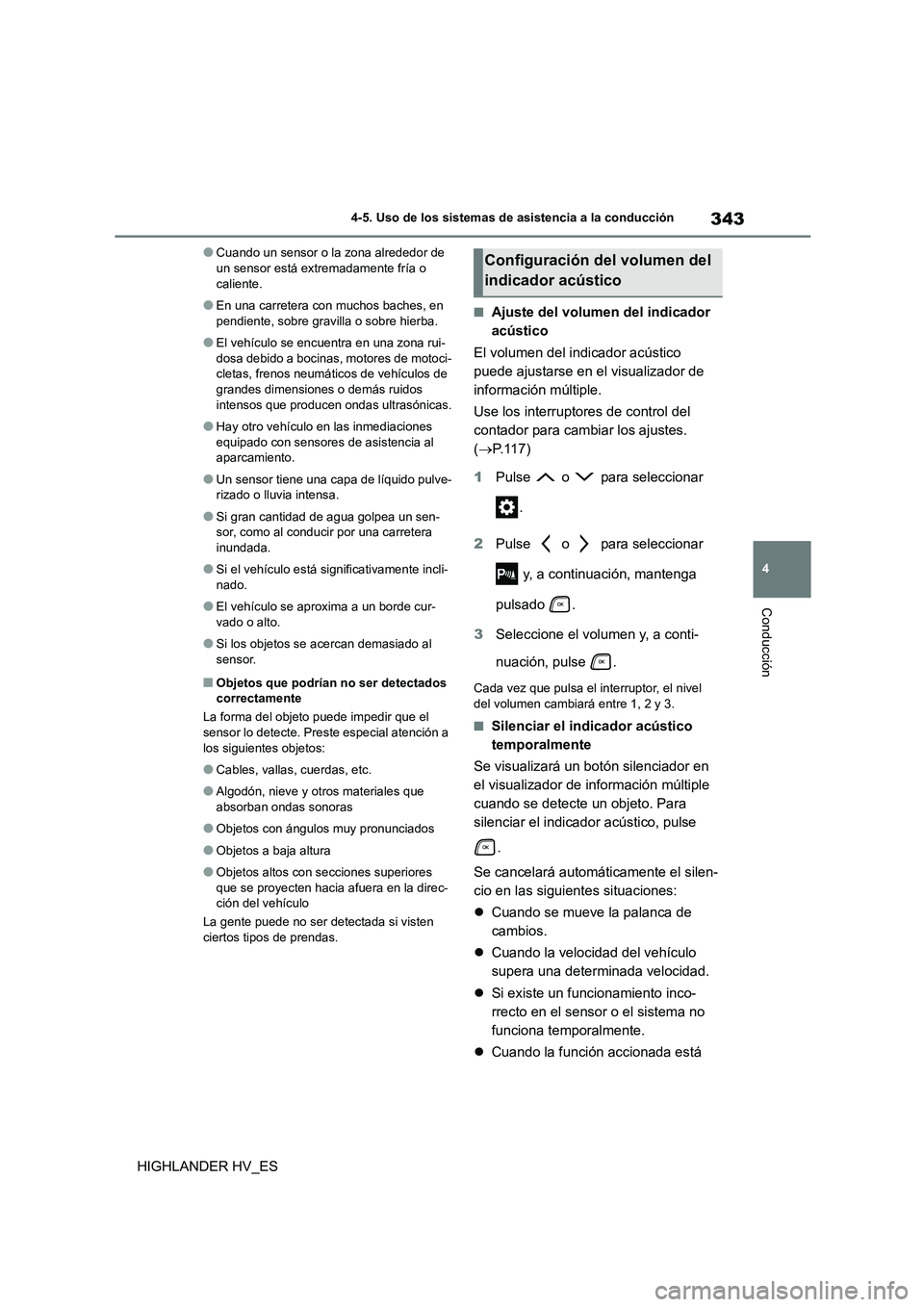

●Cuando un sensor o la zona alrededor de un sensor está extremadamente fría o
caliente.
●En una carretera con muchos baches, en
pendiente, sobre gravilla o sobre hierba.
●El vehículo se encuentra en una zona rui-
dosa debido a bocinas, motores de motoci-
cletas, frenos neumáticos de vehículos de grandes dimensiones o demás ruidos
intensos que producen ondas ultrasónicas.
●Hay otro vehículo en las inmediaciones equipado con sensores de asistencia al
aparcamiento.
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Si gran cantidad de agua golpea un sen-
sor, como al conducir por una carretera
inundada.
●Si el vehículo está significativamente incli-
nado.
●El vehículo se aproxima a un borde cur-
vado o alto.
●Si los objetos se acercan demasiado al
sensor.
■Objetos que podrían no ser detectados correctamente
La forma del objeto puede impedir que el
sensor lo detecte. Pres te especial atención a
los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorban ondas sonoras
●Objetos con ángulos muy pronunciados
●Objetos a baja altura
●Objetos altos con secciones superiores
que se proyecten hacia afuera en la direc- ción del vehículo
La gente puede no ser detectada si visten
ciertos tipos de prendas.
■Ajuste del volumen del indicador
acústico
El volumen del indicador acústico
puede ajustarse en el visualizador de
información múltiple.
Use los interruptores de control del
contador para cambiar los ajustes.
( P. 1 1 7 )
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, mantenga
pulsado .
3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que pulsa el interruptor, el nivel
del volumen cambiará entre 1, 2 y 3.
■Silenciar el indicador acústico
temporalmente
Se visualizará un botón silenciador en
el visualizador de información múltiple
cuando se detecte un objeto. Para
silenciar el indicador acústico, pulse
.
Se cancelará automáticamente el silen-
cio en las siguientes situaciones:
 Cuando se mueve la palanca de
cambios.
 Cuando la velocidad del vehículo
supera una determinada velocidad.
 Si existe un funcionamiento inco-
rrecto en el sensor o el sistema no
funciona temporalmente.
 Cuando la función accionada está
Configuración del volumen del
indicador acústico

3444-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES
desactivada manualmente.
 Cuando se apaga el interruptor de
alimentación.

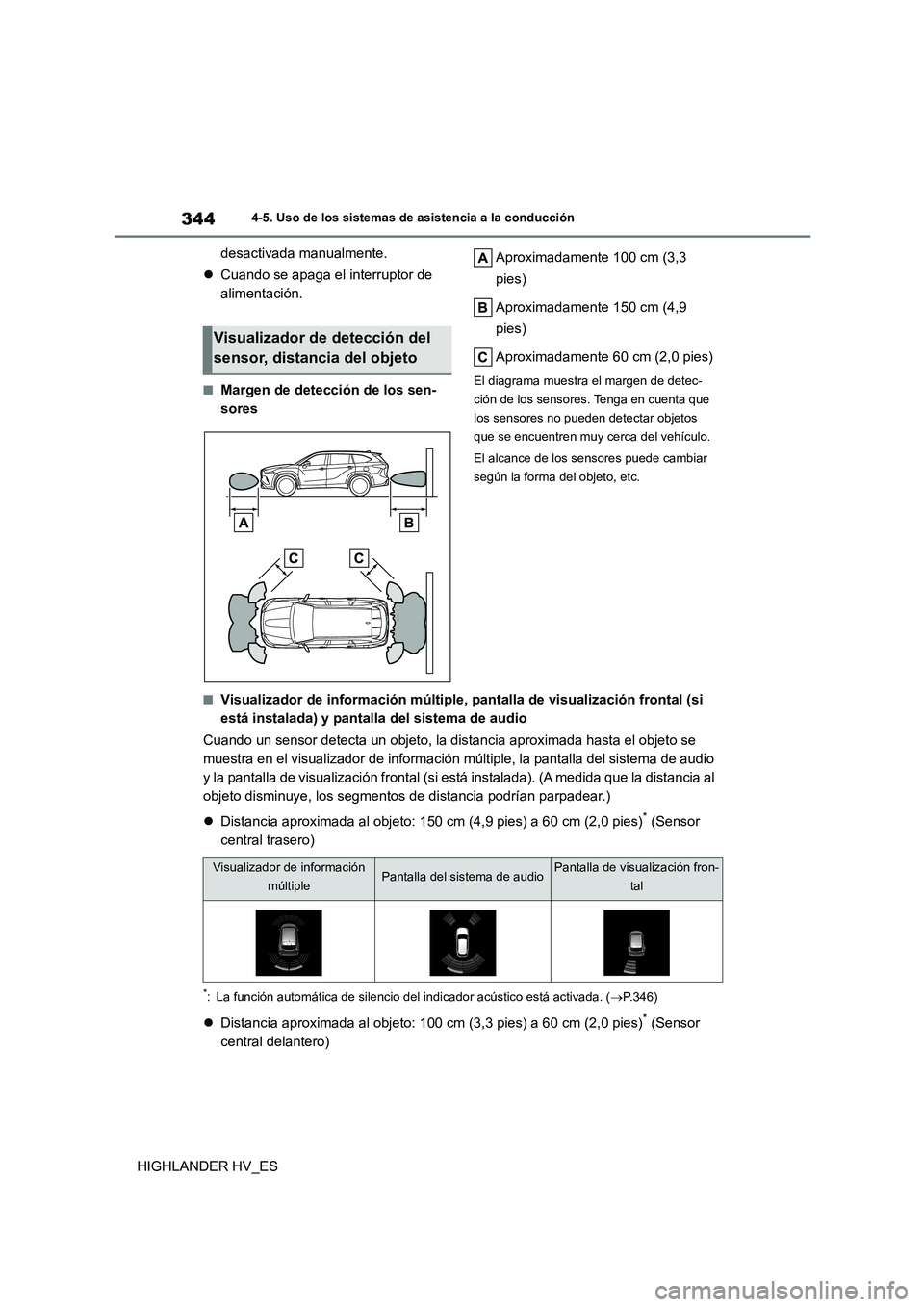

■Margen de detección de los sen-
sores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los s ensores puede cambiar
según la forma del objeto, etc.
■Visualizador de información múltiple, pantalla de visualización frontal (si
está instalada) y pantalla del sistema de audio
Cuando un sensor detecta un objeto, la distancia aproximada hasta el objeto se
muestra en el visualizador de información múltiple, la pantalla del sistema de audio
y la pantalla de visualización frontal (si está instalada). (A medida que la distancia al
objeto disminuye, los segmentos de distancia podrían parpadear.)
 Distancia aproximada al objeto: 150 cm (4,9 pies) a 60 cm (2,0 pies)* (Sensor
central trasero)
*: La función automática de silencio del indicador acústico está activada. (P.346)
Distancia aproximada al objeto: 100 cm (3,3 pies) a 60 cm (2,0 pies)* (Sensor
central delantero)
Visualizador de detección del
sensor, distancia del objeto
Visualizador de información
múltiplePantalla del sistema de audioPantalla de visualización fron-
tal

3464-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES

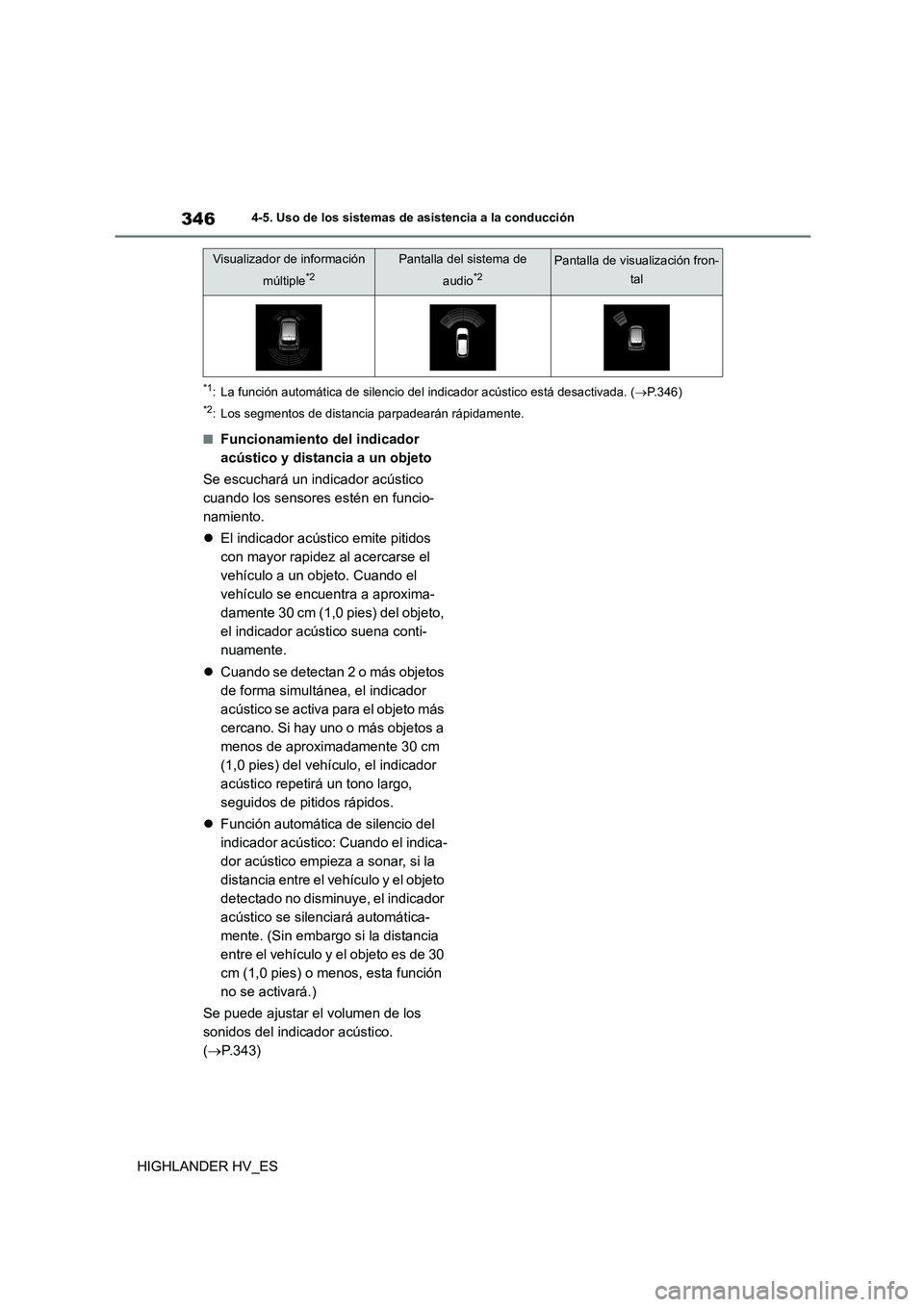

*1: La función automática de silencio del indicador acústico está desactivada. (P.346)
*2: Los segmentos de distancia parpadearán rápidamente.
■Funcionamiento del indicador
acústico y distancia a un objeto
Se escuchará un indicador acústico
cuando los sensores estén en funcio-
namiento.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a aproxima-
damente 30 cm (1,0 pies) del objeto,
el indicador acústico suena conti-
nuamente.
 Cuando se detectan 2 o más objetos
de forma simultánea, el indicador
acústico se activa para el objeto más
cercano. Si hay uno o más objetos a
menos de aproximadamente 30 cm
(1,0 pies) del vehículo, el indicador
acústico repetirá un tono largo,
seguidos de pitidos rápidos.
 Función automática de silencio del
indicador acústico: Cuando el indica-
dor acústico empieza a sonar, si la
distancia entre el vehículo y el objeto
detectado no disminuye, el indicador
acústico se silenciará automática-
mente. (Sin embargo si la distancia
entre el vehículo y el objeto es de 30
cm (1,0 pies) o menos, esta función
no se activará.)
Se puede ajustar el volumen de los
sonidos del indicador acústico.
( P.343)
Visualizador de información
múltiple*2
Pantalla del sistema de
audio*2Pantalla de visualización fron-
tal

3484-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES

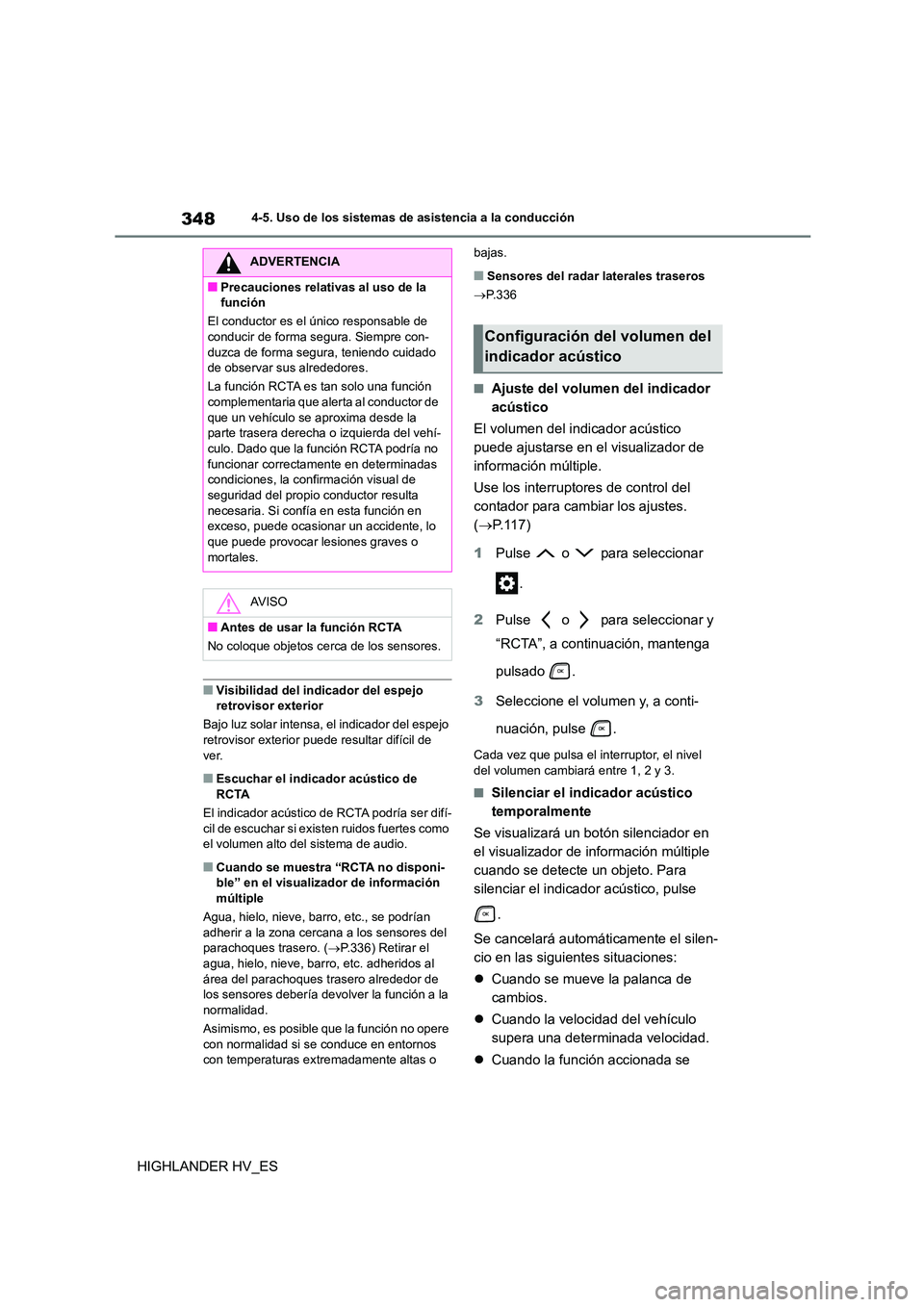

■Visibilidad del indicador del espejo
retrovisor exterior
Bajo luz solar intensa, el indicador del espejo
retrovisor exterior puede resultar difícil de ver.
■Escuchar el indicador acústico de
RCTA
El indicador acústico de RCTA podría ser difí-
cil de escuchar si existen ruidos fuertes como
el volumen alto del sistema de audio.
■Cuando se muestra “RCTA no disponi- ble” en el visualizador de información
múltiple
Agua, hielo, nieve, barro, etc., se podrían
adherir a la zona cercana a los sensores del parachoques trasero. ( P.336) Retirar el
agua, hielo, nieve, barro, etc. adheridos al
área del parachoques trasero alrededor de los sensores debería devolver la función a la
normalidad.
Asimismo, es posible que la función no opere
con normalidad si se conduce en entornos con temperaturas extremadamente altas o
bajas.
■Sensores del radar laterales traseros
 P. 3 3 6
■Ajuste del volumen del indicador
acústico
El volumen del indicador acústico
puede ajustarse en el visualizador de
información múltiple.
Use los interruptores de control del
contador para cambiar los ajustes.
( P. 1 1 7 )
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar y
“RCTA”, a continuación, mantenga
pulsado .
3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que pulsa el interruptor, el nivel del volumen cambiará entre 1, 2 y 3.
■Silenciar el indicador acústico
temporalmente
Se visualizará un botón silenciador en
el visualizador de información múltiple
cuando se detecte un objeto. Para
silenciar el indicador acústico, pulse
.
Se cancelará automáticamente el silen-
cio en las siguientes situaciones:
 Cuando se mueve la palanca de
cambios.
 Cuando la velocidad del vehículo
supera una determinada velocidad.
 Cuando la función accionada se
ADVERTENCIA
■Precauciones relativas al uso de la
función
El conductor es el único responsable de
conducir de forma segura. Siempre con- duzca de forma segura, teniendo cuidado
de observar sus alrededores.
La función RCTA es tan solo una función
complementaria que alerta al conductor de que un vehículo se aproxima desde la
parte trasera derecha o izquierda del vehí-
culo. Dado que la función RCTA podría no funcionar correctamente en determinadas
condiciones, la confirmación visual de
seguridad del propio conductor resulta necesaria. Si confía en esta función en
exceso, puede ocasionar un accidente, lo
que puede provocar lesiones graves o mortales.
AV I S O
■Antes de usar la función RCTA
No coloque objetos cerca de los sensores.
Configuración del volumen del
indicador acústico

349
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
HIGHLANDER HV_ES
cancela temporalmente.
 Cuando la función accionada está
desactivada manualmente.
 Cuando se apaga el interruptor de
alimentación.

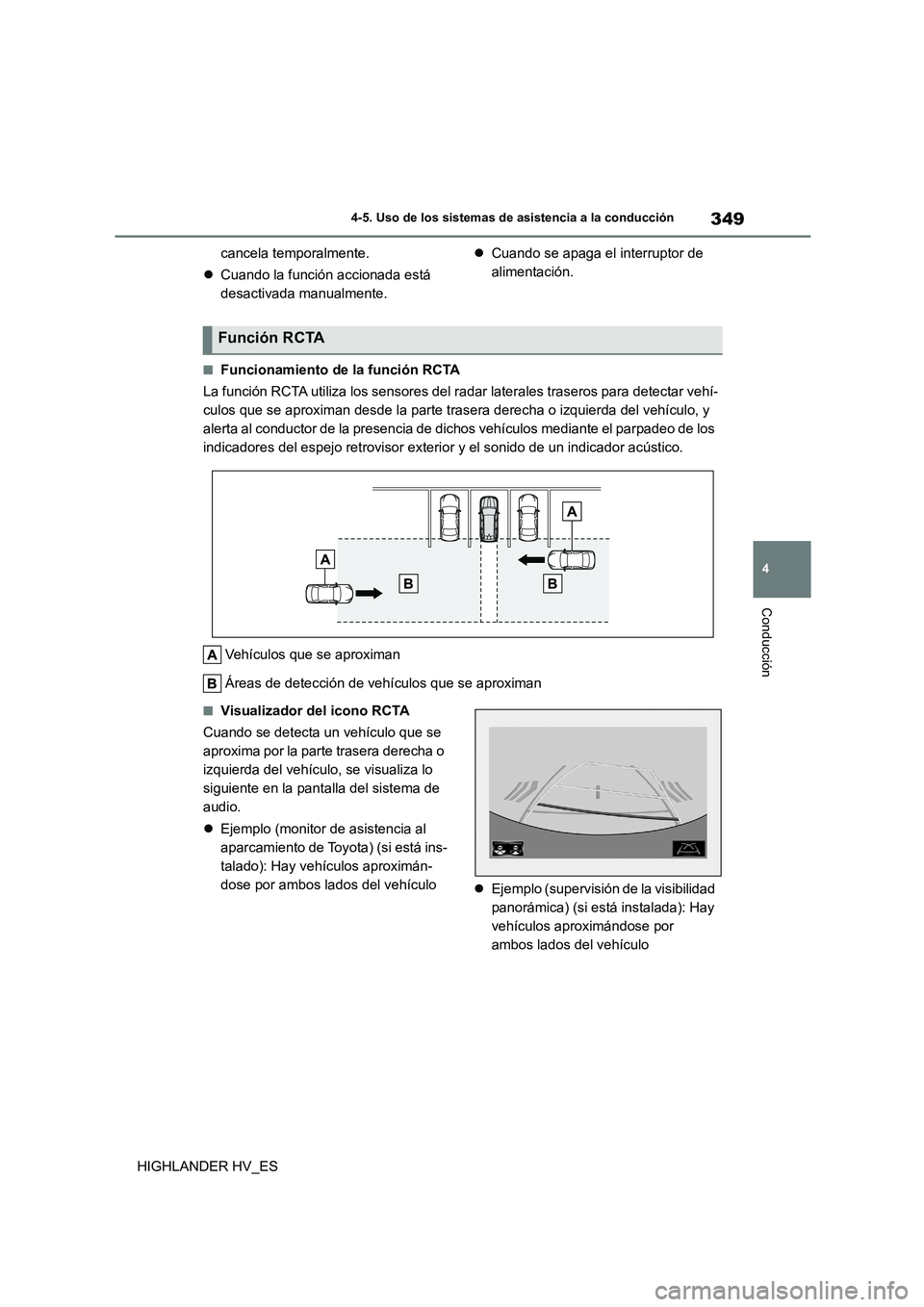

■Funcionamiento de la función RCTA
La función RCTA utiliza los sensores del r adar laterales traseros para detectar vehí-
culos que se aproximan desde la parte trasera derecha o izquierda del vehículo, y
alerta al conductor de la presencia de dichos vehículos mediante el parpadeo de los
indicadores del espejo retrovisor exterior y el sonido de un indicador acústico.
Vehículos que se aproximan
Áreas de detección de vehículos que se aproximan
■Visualizador del icono RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo , se visualiza lo
siguiente en la pantalla del sistema de
audio.
 Ejemplo (monitor de asistencia al
aparcamiento de Toyota) (si está ins-
talado): Hay vehículos aproximán-
dose por ambos lados del vehículo  Ejemplo (supervisión de la visibilidad
panorámica) (si está instalada): Hay
vehículos aproximándose por
ambos lados del vehículo
Función RCTA
