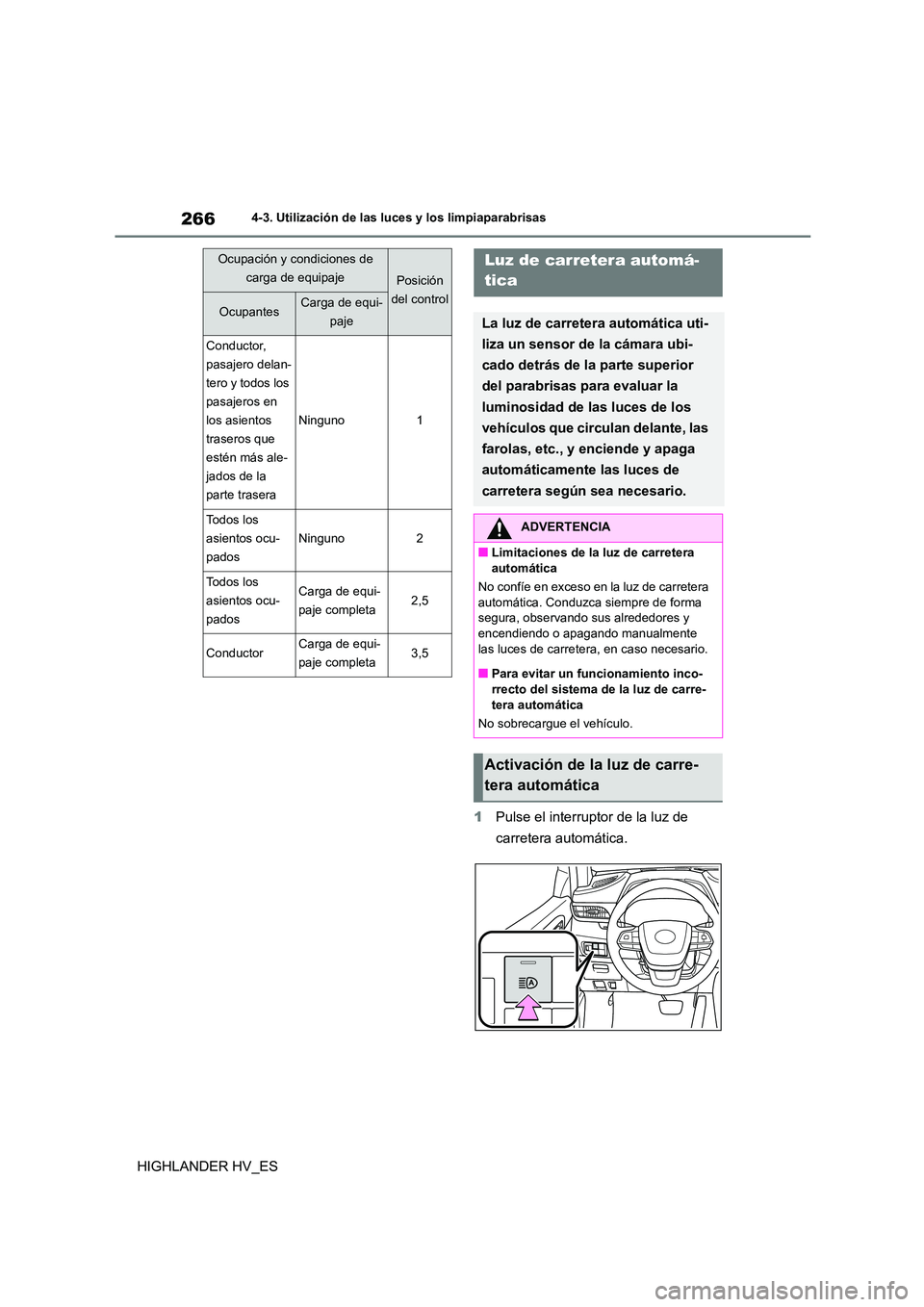

2664-3. Utilización de las luces y los limpiaparabrisas
HIGHLANDER HV_ES
1 Pulse el interruptor de la luz de
carretera automática.
Conductor,
pasajero delan-
tero y todos los
pasajeros en
los asientos
traseros que
estén más ale-
jados de la
parte trasera
Ninguno1
Todos los
asientos ocu-
pados
Ninguno2
Todos los
asientos ocu-
pados
Carga de equi-
paje completa2,5
ConductorCarga de equi-
paje completa3,5
Ocupación y condiciones de
carga de equipajePosición
del controlOcupantesCarga de equi-
paje
Luz de carretera automá-
tica
La luz de carretera automática uti-
liza un sensor de la cámara ubi-
cado detrás de la parte superior
del parabrisas para evaluar la
luminosidad de las luces de los
vehículos que circulan delante, las
farolas, etc., y enciende y apaga
automáticamente las luces de
carretera según sea necesario.
ADVERTENCIA
■Limitaciones de la luz de carretera
automática
No confíe en exceso en la luz de carretera
automática. Conduzca siempre de forma segura, observando sus alrededores y
encendiendo o apagando manualmente
las luces de carretera, en caso necesario.
■Para evitar un funcionamiento inco-
rrecto del sistema de la luz de carre-
tera automática
No sobrecargue el vehículo.
Activación de la luz de carre-
tera automática

2684-3. Utilización de las luces y los limpiaparabrisas
HIGHLANDER HV_ES
o los vehículos delante. En ese caso, es necesario conmutar manualmente entre
luces de cruce y de carretera.
• Al conducir con inclemencias meteorológi- cas (lluvia fuerte, nieve, niebla, tormentas
de arena, etc.)
• Cuando se ha oscurecido el parabrisas como consecuencia de la niebla, bruma,
hielo, suciedad, etc.
• Cuando parabrisas está agrietado o dañado
• Cuando el sensor de la cámara está defor-
mado o sucio
• Cuando la temperatura del sensor de la cámara es extremadamente elevada
• Cuando el nivel de luminosidad del exterior
es igual al de los faros, la luces de posi- ción traseras o las luces antiniebla
• Cuando los faros o las luces de posición
trasera de los vehículos delante están apa- gados, sucios, cambian de color o no
están bien dirigidos
• Cuando el agua, nieve, polvo, etc. de un vehículo que circul a delante golpea el
vehículo
• Al circular por una zona con cambios de luminosidad y oscuridad intermitentes
• Al circular frecuente y repetidamente por
carreteras ascendentes/descendentes o por carreteras con una superficie acciden-
tada, desigual o irregular (como carreteras
adoquinadas, carreteras de grava, etc.) • Al circular con frecuencia y repetidamente
por curvas o vías tortuosas
• Cuando hay un objeto que refleja mucho delante del vehículo, como una señal o un
espejo
• Cuando la parte trasera de un vehículo que circula delante es altamente reflec-
tante, tal como un contenedor en un
camión • Cuando los faros del vehículo están daña-
dos o sucios, o no están dirigidos correcta-
mente • Cuando el vehículo está escorado o incli-
nado como consecuencia de un neumático
pinchado, un remolque, etc. • Cuando se cambian los faros entre luces
de carretera y luces de cruce de forma
repetida y anómala • Cuando el conductor cree que las luces de
carretera pueden cegar o deslumbrar a los
peatones o a otros conductores
• Cuando se usa el vehículo en una zona en la que los vehículos se desplazan por el
lado opuesto de la carretera del país en el
que el vehículo está aprobado para su uso, por ejemplo, al usar un vehículo dise-
ñado para circulación por la derecha en
una zona con circulación por la izquierda, o viceversa
■Conmutación a luces de cruce
Coloque la palanca en su posición ori-
ginal.
El indicador de la luz de carretera automá-
tica se apagará.
Aleje la palanca de usted para activar el sis-
tema de la luz de carretera automática nue-
vamente.
■Conmutación a luces de carretera
Pulse el interruptor de la luz de carre-
tera automática.
El indicador de la luz de carretera automá-
tica se apagará y se encenderá el indicador
de la luz de carretera.
Pulse el interruptor para volver a activar el
sistema de la luz de carretera automática.
Encendido/apagado manual de
las luces de carretera

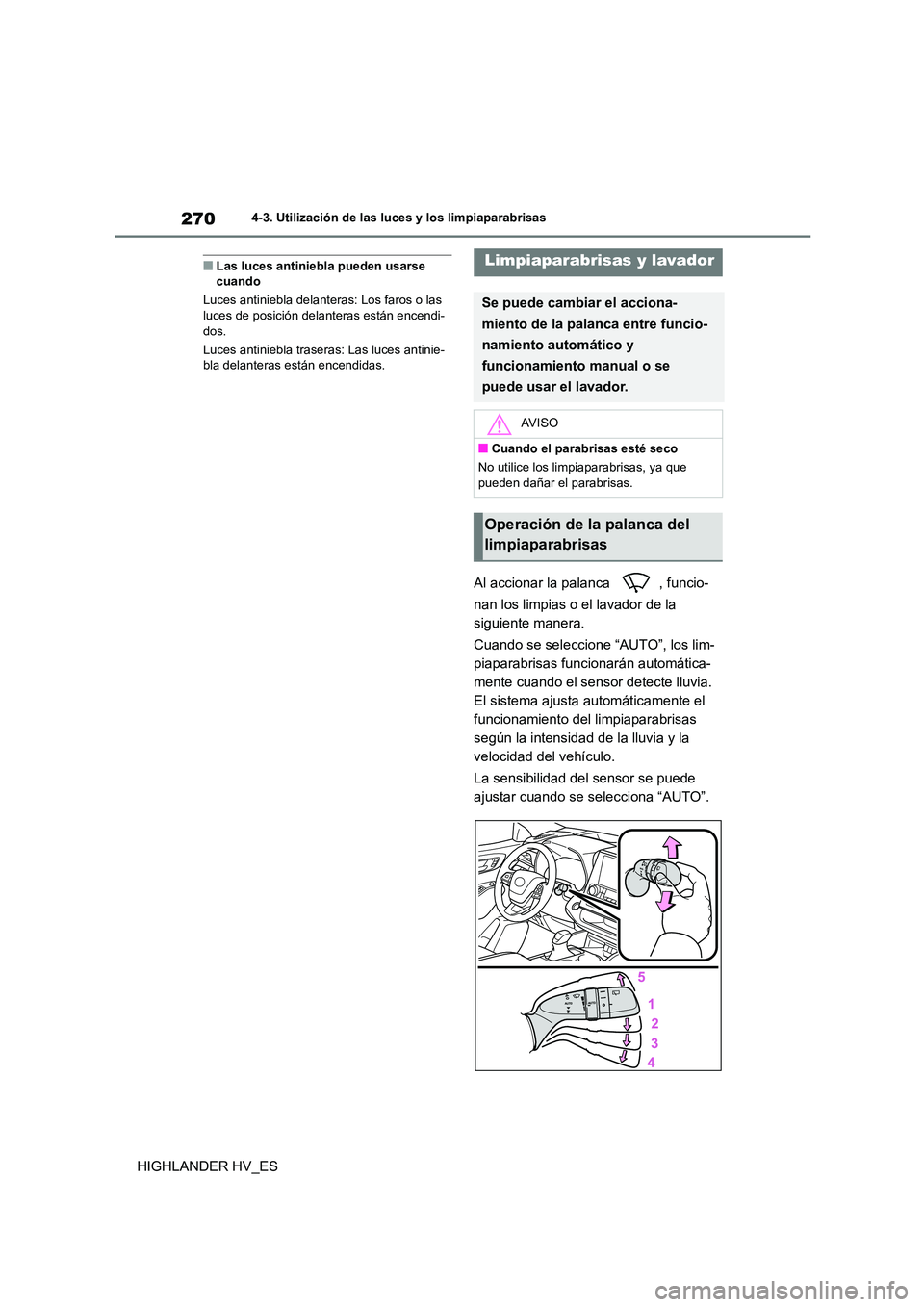

2704-3. Utilización de las luces y los limpiaparabrisas
HIGHLANDER HV_ES
■Las luces antiniebla pueden usarse cuando
Luces antiniebla delanteras: Los faros o las
luces de posición delanteras están encendi-
dos.
Luces antiniebla traseras: Las luces antinie- bla delanteras están encendidas.
Al accionar la palanca , funcio-
nan los limpias o el lavador de la
siguiente manera.
Cuando se seleccione “AUTO”, los lim-
piaparabrisas funcionarán automática-
mente cuando el sensor detecte lluvia.
El sistema ajusta automáticamente el
funcionamiento del limpiaparabrisas
según la intensidad de la lluvia y la
velocidad del vehículo.
La sensibilidad del sensor se puede
ajustar cuando se selecciona “AUTO”.
Limpiaparabrisas y lavador
Se puede cambiar el acciona-
miento de la palanca entre funcio-
namiento au tomático y
funcionamiento manual o se
puede usar el lavador.
AV I S O
■Cuando el parabrisas esté seco
No utilice los limpiaparabrisas, ya que pueden dañar el parabrisas.
Operación de la palanca del
limpiaparabrisas

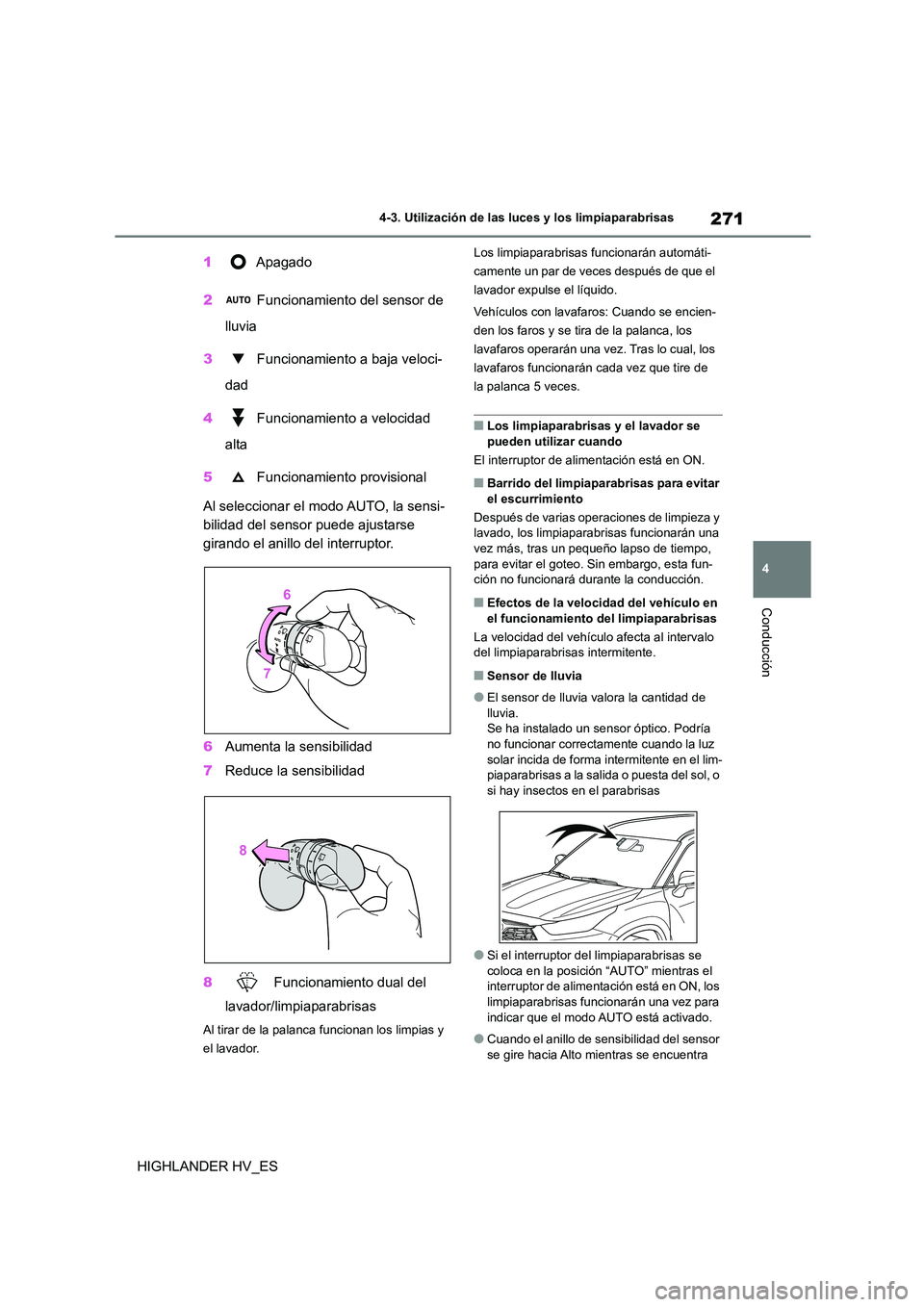

271
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
HIGHLANDER HV_ES
1 Apagado
2 Funcionamiento del sensor de
lluvia
3 Funcionamiento a baja veloci-
dad
4 Funcionamiento a velocidad
alta
5 Funcionamiento provisional
Al seleccionar el modo AUTO, la sensi-
bilidad del sensor puede ajustarse
girando el anillo del interruptor.
6 Aumenta la sensibilidad
7 Reduce la sensibilidad
8 Funcionamiento dual del
lavador/limpiaparabrisas
Al tirar de la palanca funcionan los limpias y
el lavador.
Los limpiaparabrisas funcionarán automáti-
camente un par de veces después de que el
lavador expulse el líquido.
Vehículos con lavafaros: Cuando se encien-
den los faros y se tira de la palanca, los
lavafaros operarán una vez. Tras lo cual, los
lavafaros funcionarán cada vez que tire de
la palanca 5 veces.
■Los limpiaparabrisas y el lavador se
pueden utilizar cuando
El interruptor de alimentación está en ON.
■Barrido del limpiaparabrisas para evitar
el escurrimiento
Después de varias operaciones de limpieza y lavado, los limpiaparabrisas funcionarán una
vez más, tras un pequeño lapso de tiempo,
para evitar el goteo. Sin embargo, esta fun- ción no funcionará durante la conducción.
■Efectos de la velocidad del vehículo en
el funcionamiento del limpiaparabrisas
La velocidad del vehículo afecta al intervalo
del limpiaparabrisas intermitente.
■Sensor de lluvia
●El sensor de lluvia valora la cantidad de
lluvia. Se ha instalado un sensor óptico. Podría
no funcionar correctamente cuando la luz
solar incida de forma intermitente en el lim- piaparabrisas a la salida o puesta del sol, o
si hay insectos en el parabrisas
●Si el interruptor del limpiaparabrisas se
coloca en la posición “AUTO” mientras el
interruptor de alimentación está en ON, los limpiaparabrisas funcionarán una vez para
indicar que el modo AUTO está activado.
●Cuando el anillo de sensib ilidad del sensor
se gire hacia Alto mientras se encuentra

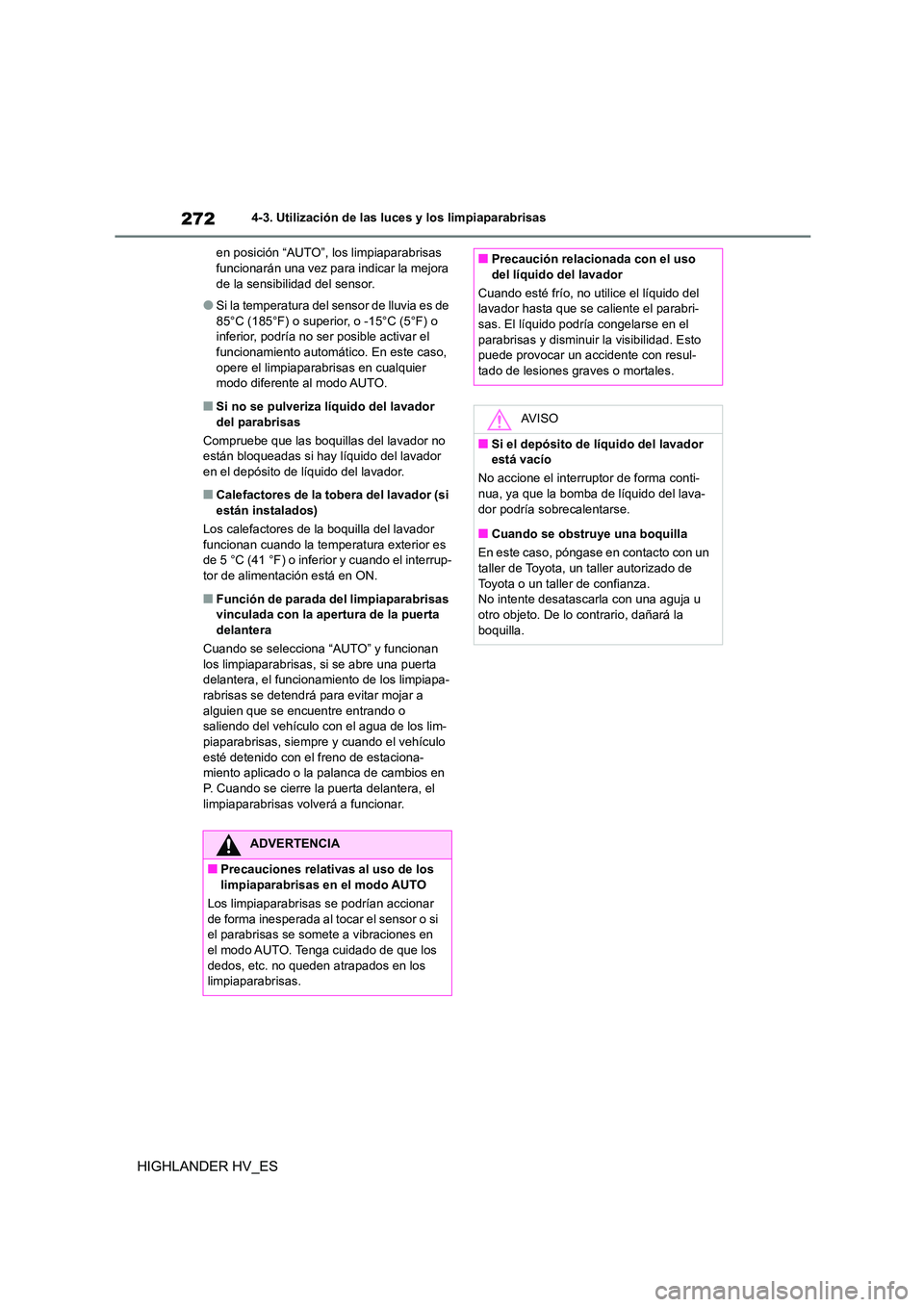

2724-3. Utilización de las luces y los limpiaparabrisas
HIGHLANDER HV_ES
en posición “AUTO”, los limpiaparabrisas funcionarán una vez para indicar la mejora
de la sensibilidad del sensor.
●Si la temperatura del sensor de lluvia es de
85°C (185°F) o superior, o -15°C (5°F) o
inferior, podría no ser posible activar el funcionamiento automático. En este caso,
opere el limpiaparabr isas en cualquier
modo diferente al modo AUTO.
■Si no se pulveriza líquido del lavador
del parabrisas
Compruebe que las boquillas del lavador no están bloqueadas si hay líquido del lavador
en el depósito de líquido del lavador.
■Calefactores de la tobera del lavador (si
están instalados)
Los calefactores de la boquilla del lavador funcionan cuando la temperatura exterior es
de 5 °C (41 °F) o inferior y cuando el interrup-
tor de alimentación está en ON.
■Función de parada del limpiaparabrisas vinculada con la apertura de la puerta
delantera
Cuando se selecciona “AUTO” y funcionan
los limpiaparabrisas, si se abre una puerta delantera, el funcionamiento de los limpiapa-
rabrisas se detendrá para evitar mojar a
alguien que se encuentre entrando o saliendo del vehículo con el agua de los lim-
piaparabrisas, siempre y cuando el vehículo
esté detenido con el freno de estaciona- miento aplicado o la palanca de cambios en
P. Cuando se cierre la puerta delantera, el
limpiaparabrisas volverá a funcionar.
ADVERTENCIA
■Precauciones relativas al uso de los limpiaparabrisas en el modo AUTO
Los limpiaparabrisas se podrían accionar
de forma inesperada al tocar el sensor o si
el parabrisas se somete a vibraciones en el modo AUTO. Tenga cuidado de que los
dedos, etc. no queden atrapados en los
limpiaparabrisas.
■Precaución relacionada con el uso
del líquido del lavador
Cuando esté frío, no utilice el líquido del
lavador hasta que se caliente el parabri- sas. El líquido podría congelarse en el
parabrisas y disminuir la visibilidad. Esto
puede provocar un accidente con resul- tado de lesiones graves o mortales.
AV I S O
■Si el depósito de líquido del lavador está vacío
No accione el interruptor de forma conti-
nua, ya que la bomba de líquido del lava-
dor podría sobrecalentarse.
■Cuando se obstruye una boquilla
En este caso, póngase en contacto con un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza. No intente desatascarla con una aguja u
otro objeto. De lo contrario, dañará la
boquilla.

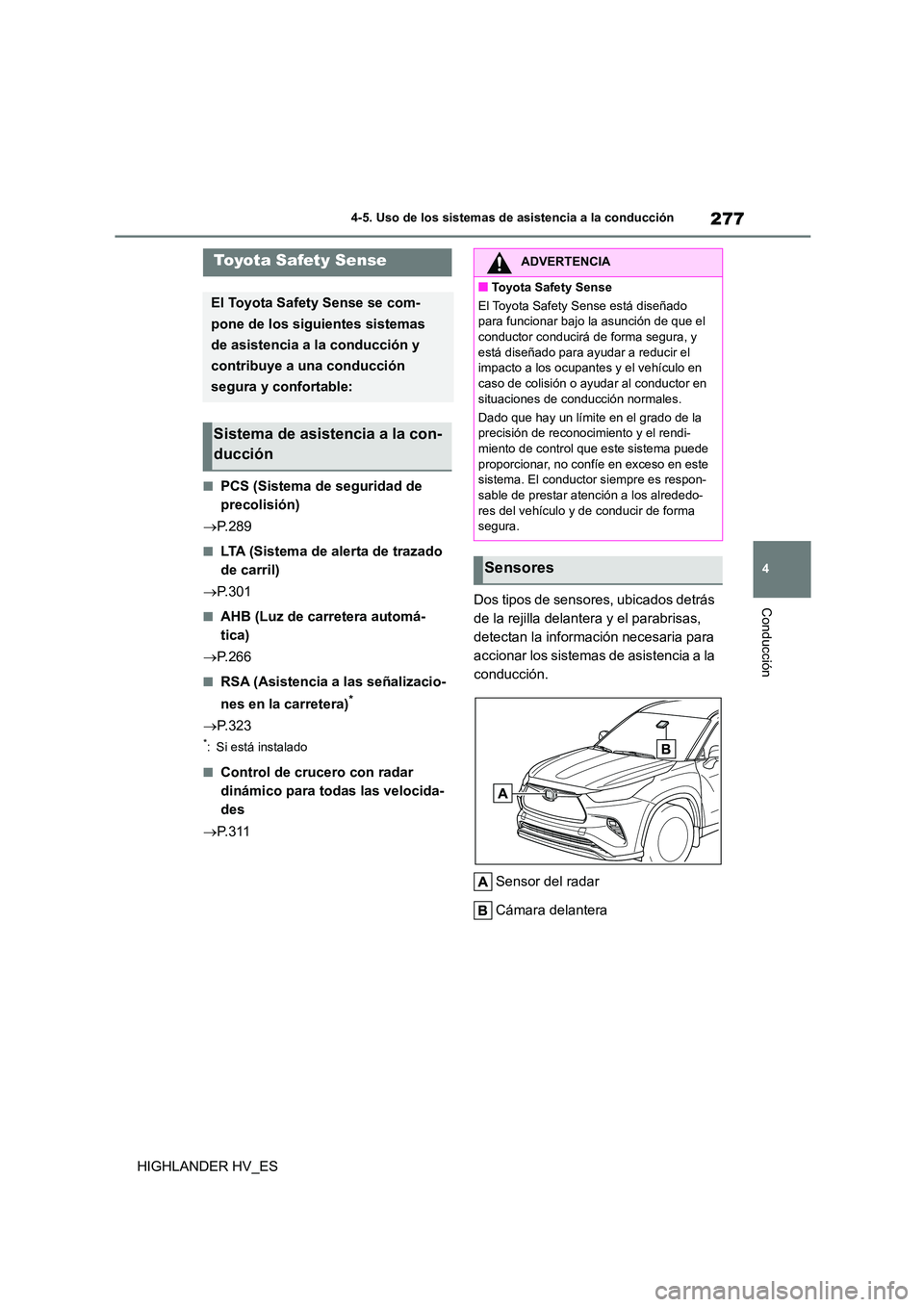

277
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
HIGHLANDER HV_ES
4-5.Uso de los sistemas de asistencia a la conducción
■PCS (Sistema de seguridad de
precolisión)
 P.289
■LTA (Sistema de alerta de trazado
de carril)
 P.301
■AHB (Luz de carretera automá-
tica)
 P.266
■RSA (Asistencia a las señalizacio-
nes en la carretera)*
 P.323
*: Si está instalado
■Control de crucero con radar
dinámico para todas las velocida-
des
 P. 3 1 1
Dos tipos de sensores, ubicados detrás
de la rejilla delantera y el parabrisas,
detectan la información necesaria para
accionar los sistemas de asistencia a la
conducción.
Sensor del radar
Cámara delantera
Toyota Safety Sense
El Toyota Safety Sense se com-
pone de los siguientes sistemas
de asistencia a la conducción y
contribuye a una conducción
segura y confortable:
Sistema de asistencia a la con-
ducción
ADVERTENCIA
■Toyota Safety Sense
El Toyota Safety Sense está diseñado
para funcionar bajo la asunción de que el
conductor conducirá de forma segura, y está diseñado para ayudar a reducir el
impacto a los ocupantes y el vehículo en
caso de colisión o ayudar al conductor en situaciones de conducción normales.
Dado que hay un límite en el grado de la
precisión de reconocim iento y el rendi-
miento de control que este sistema puede proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon-
sable de prestar atención a los alrededo- res del vehículo y de conducir de forma
segura.
Sensores

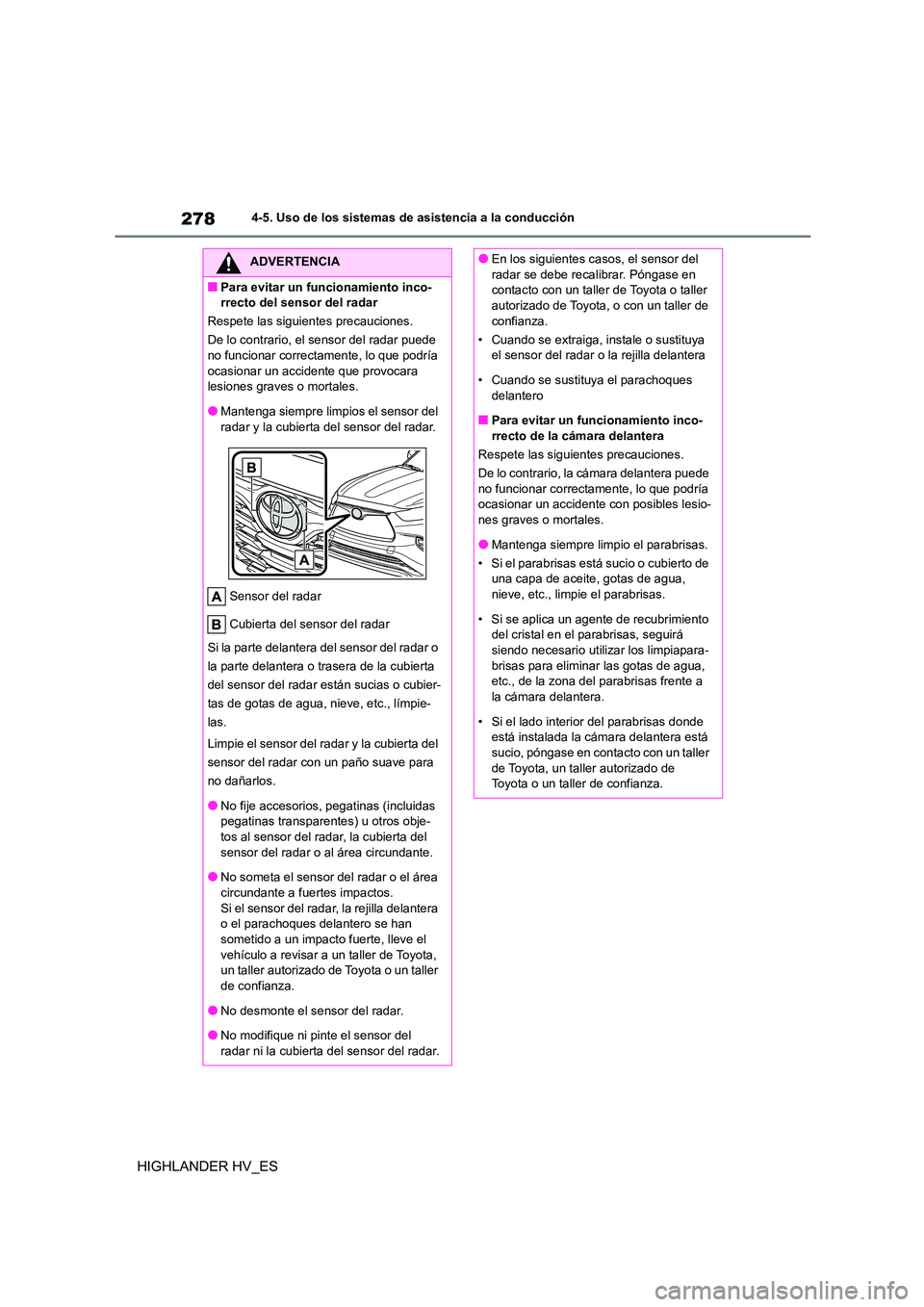

2784-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES
ADVERTENCIA
■Para evitar un funcionamiento inco-
rrecto del sensor del radar
Respete las siguientes precauciones.
De lo contrario, el sensor del radar puede
no funcionar correctamente, lo que podría ocasionar un accidente que provocara
lesiones graves o mortales.
●Mantenga siempre limpios el sensor del radar y la cubierta del sensor del radar.
Sensor del radar
Cubierta del sensor del radar
Si la parte delantera del sensor del radar o
la parte delantera o trasera de la cubierta
del sensor del radar están sucias o cubier-
tas de gotas de agua, nieve, etc., límpie-
las.
Limpie el sensor del radar y la cubierta del
sensor del radar con un paño suave para
no dañarlos.
●No fije accesorios, pegatinas (incluidas
pegatinas transparentes) u otros obje- tos al sensor del radar, la cubierta del
sensor del radar o al área circundante.
●No someta el sensor del radar o el área circundante a fuertes impactos.
Si el sensor del rada r, la rejilla delantera
o el parachoques delantero se han sometido a un impacto fuerte, lleve el
vehículo a revisar a un taller de Toyota,
un taller autorizado de Toyota o un taller de confianza.
●No desmonte el sensor del radar.
●No modifique ni pinte el sensor del radar ni la cubierta del sensor del radar.
●En los siguientes casos, el sensor del
radar se debe recalibrar. Póngase en
contacto con un taller de Toyota o taller autorizado de Toyota, o con un taller de
confianza.
• Cuando se extraiga, instale o sustituya
el sensor del radar o la rejilla delantera
• Cuando se sustituya el parachoques
delantero
■Para evitar un funcionamiento inco-
rrecto de la cámara delantera
Respete las siguientes precauciones.
De lo contrario, la cámara delantera puede no funcionar correctamente, lo que podría
ocasionar un accidente con posibles lesio-
nes graves o mortales.
●Mantenga siempre limpio el parabrisas.
• Si el parabrisas está sucio o cubierto de
una capa de aceite, gotas de agua,
nieve, etc., limpie el parabrisas.
• Si se aplica un agente de recubrimiento
del cristal en el parabrisas, seguirá
siendo necesario utilizar los limpiapara- brisas para eliminar las gotas de agua,
etc., de la zona del parabrisas frente a
la cámara delantera.
• Si el lado interior del parabrisas donde
está instalada la cámara delantera está
sucio, póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.

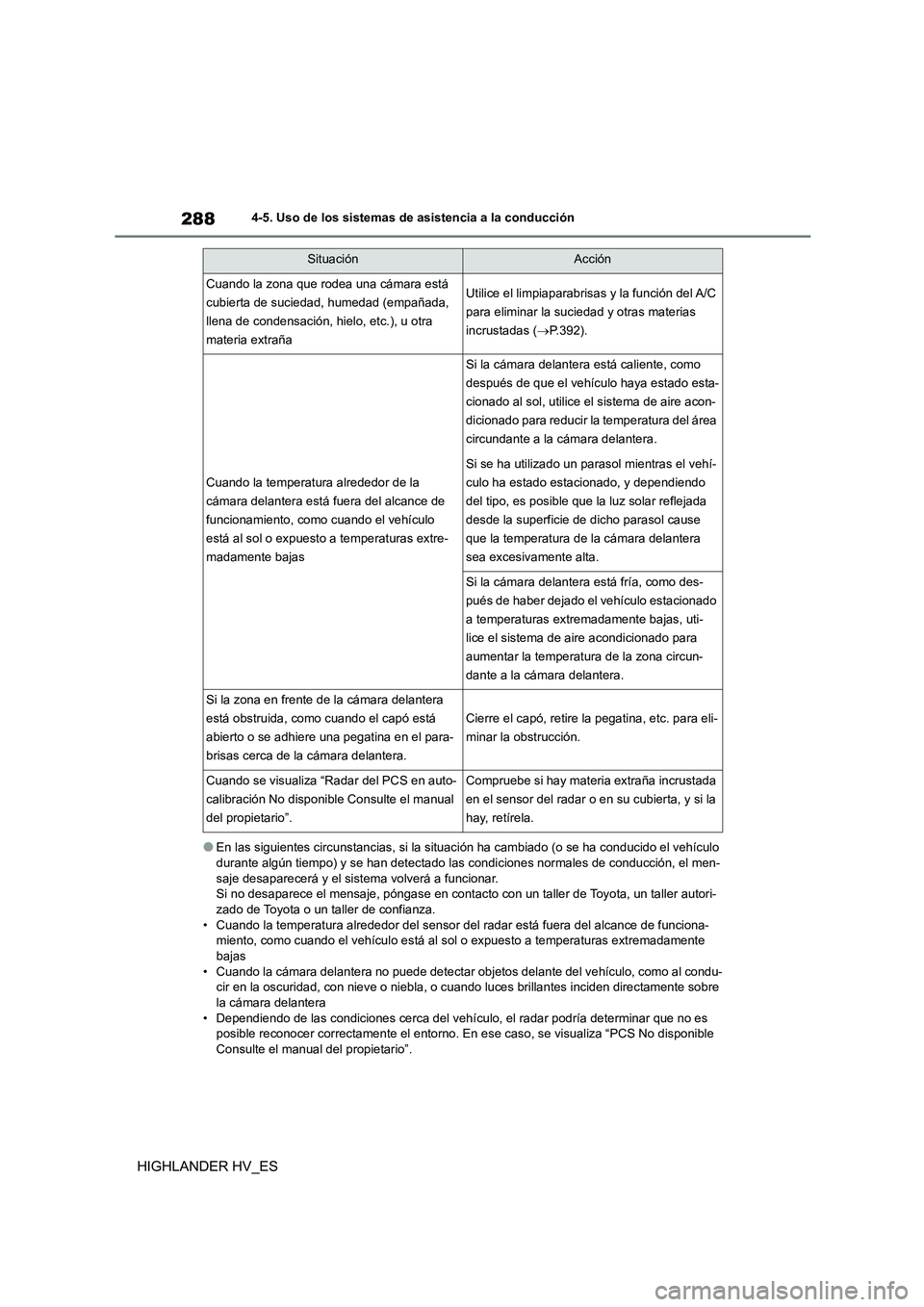

2884-5. Uso de los sistemas de asistencia a la conducción
HIGHLANDER HV_ES
●En las siguientes circunstancias, si la situación ha cambiado (o se ha conducido el vehículo
durante algún tiempo) y se han detectado las condiciones normales de conducción, el men-
saje desaparecerá y el si stema volverá a funcionar. Si no desaparece el mensaje, póngas e en contacto con un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
• Cuando la temperatura alrededor del sensor del radar está fuera del alcance de funciona- miento, como cuando el vehículo está al sol o expuesto a temperaturas extremadamente
bajas
• Cuando la cámara delantera no puede detectar obj etos delante del vehículo, como al condu- cir en la oscuridad, con nieve o niebla, o cuando luces brillantes inciden directamente sobre
la cámara delantera
• Dependiendo de las condiciones cerca del vehí culo, el radar podría determinar que no es posible reconocer correctamente el entorno. En ese caso, se visualiza “PCS No disponible
Consulte el manual del propietario”.
SituaciónAcción
Cuando la zona que rodea una cámara está
cubierta de suciedad, humedad (empañada,
llena de condensación, hielo, etc.), u otra
materia extraña
Utilice el limpiaparabrisas y la función del A/C
para eliminar la suciedad y otras materias
incrustadas ( P.392).
Cuando la temperatura alrededor de la
cámara delantera está fuera del alcance de
funcionamiento, como cuando el vehículo
está al sol o expuesto a temperaturas extre-
madamente bajas
Si la cámara delantera está caliente, como
después de que el vehículo haya estado esta-
cionado al sol, utilice el sistema de aire acon-
dicionado para reducir la temperatura del área
circundante a la cámara delantera.
Si se ha utilizado un parasol mientras el vehí-
culo ha estado estacionado, y dependiendo
del tipo, es posible que la luz solar reflejada
desde la superficie de dicho parasol cause
que la temperatura de la cámara delantera
sea excesivamente alta.
Si la cámara delantera está fría, como des-
pués de haber dejado el vehículo estacionado
a temperaturas extremadamente bajas, uti-
lice el sistema de aire acondicionado para
aumentar la temperatura de la zona circun-
dante a la cámara delantera.
Si la zona en frente de la cámara delantera
está obstruida, como cuando el capó está
abierto o se adhiere una pegatina en el para-
brisas cerca de la cámara delantera.
Cierre el capó, retire la pegatina, etc. para eli-
minar la obstrucción.
Cuando se visualiza “Radar del PCS en auto-
calibración No disponib le Consulte el manual
del propietario”.
Compruebe si hay materia extraña incrustada
en el sensor del radar o en su cubierta, y si la
hay, retírela.
