2020 TOYOTA COROLLA HATCHBACK Návod na použitie (in Slovakian)

343
4
4-5. Používanie podporných jazdných systémov
Jazda
COROLLA HV_TMUK_EE_SK

3444-5. Používanie podporných jazdných systémov
COROLLA HV_TMUK_EE_SK
Použite spínač ovl ádania prístroja
pre zapnutie/vyp nutie funkcie.
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte .
■Vozidlá, ktoré môžu byť dete-
gované pomocou BSM
BSM používa zadné bočné radaro-
vé senzory, aby detegovala vozidlá,
ktoré idú v susedn ých jazdných pru-
hoch, a informuje vodiča o prítom-
nosti týchto vozidiel pomocou
indikátorov na vonkajších spätných
zrkadlách.
VÝSTRAHA
■Zaobchádzanie so zadným boč- ným radarovým senzorom
Senzory BSM sú inšt alované vo vnútri zadného nárazníka na ľavej a pravej
strane. Dodržujte nasledujúce pokyny,
aby ste zaistili správne fungovanie systému BSM.
●Vždy udržujte senzory a oblasť v ich
okolí na nárazníku čisté.
Ak sú senzor alebo j eho okolitá oblasť na zadnom nárazníku znečistené ale-
bo pokryté snehom, BSM nemusí fun-
govať a zobrazí sa výstražné hlásenie ( S.332). V tejto situácii očistite ne-
čistoty alebo sneh a choďte s vozidlom
pri splnení prev ádzkových podmienok funkcie BSM ( S.346) približne 10 mi-
nút. Ak výstražné hl ásenie nezmizne,
nechajte vozidlo skontrolovať ktorýmkoľ- vek autorizovaným predajcom alebo
servisom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
●Nepripevňujte príslušenstvo, nálepky
(vrátane priehľadných nálepiek), hliní- kové pásky atď. na senzor alebo jeho
okolitú oblasť na zadnom nárazníku.
●Nevystavujte senzor alebo okolitú ob-
lasť na zadnom nárazníku silnému nárazu.
Ak sa senzor pohne aj mierne mimo
svoju polohu, systém môže zlyhať a vozidlá nemusia byť detegované
správne.
V nasledujúcich sit uáciách nechajte vozidlo skontrolova ť ktorýmkoľvek
autorizovaným predajcom alebo ser-
visom Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
• Senzor alebo jeho okolitá oblasť boli vystavené sil nému nárazu.
• Ak je okolitá oblasť senzora poškria-
baná alebo pomačkaná, alebo sa časť oddelila.
●Nerozoberajte senzor.
●Neupravujte senzor alebo okolitú ob-
lasť na zadnom nárazníku.
●Ak je nutná demontáž/montáž alebo
výmena senzora alebo zadného ná- razníka, kontaktuj te ktoréhokoľvek
autorizovaného predajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spo- ľahlivý servis.
●Nelakujte zadný nárazník žiadnou inou
farbou ako oficiálnou farbou Toyota.
Zapnutie/vypnutie BSM
Činnosť BSM

345
4
4-5. Používanie podporných jazdných systémov
Jazda
COROLLA HV_TMUK_EE_SK

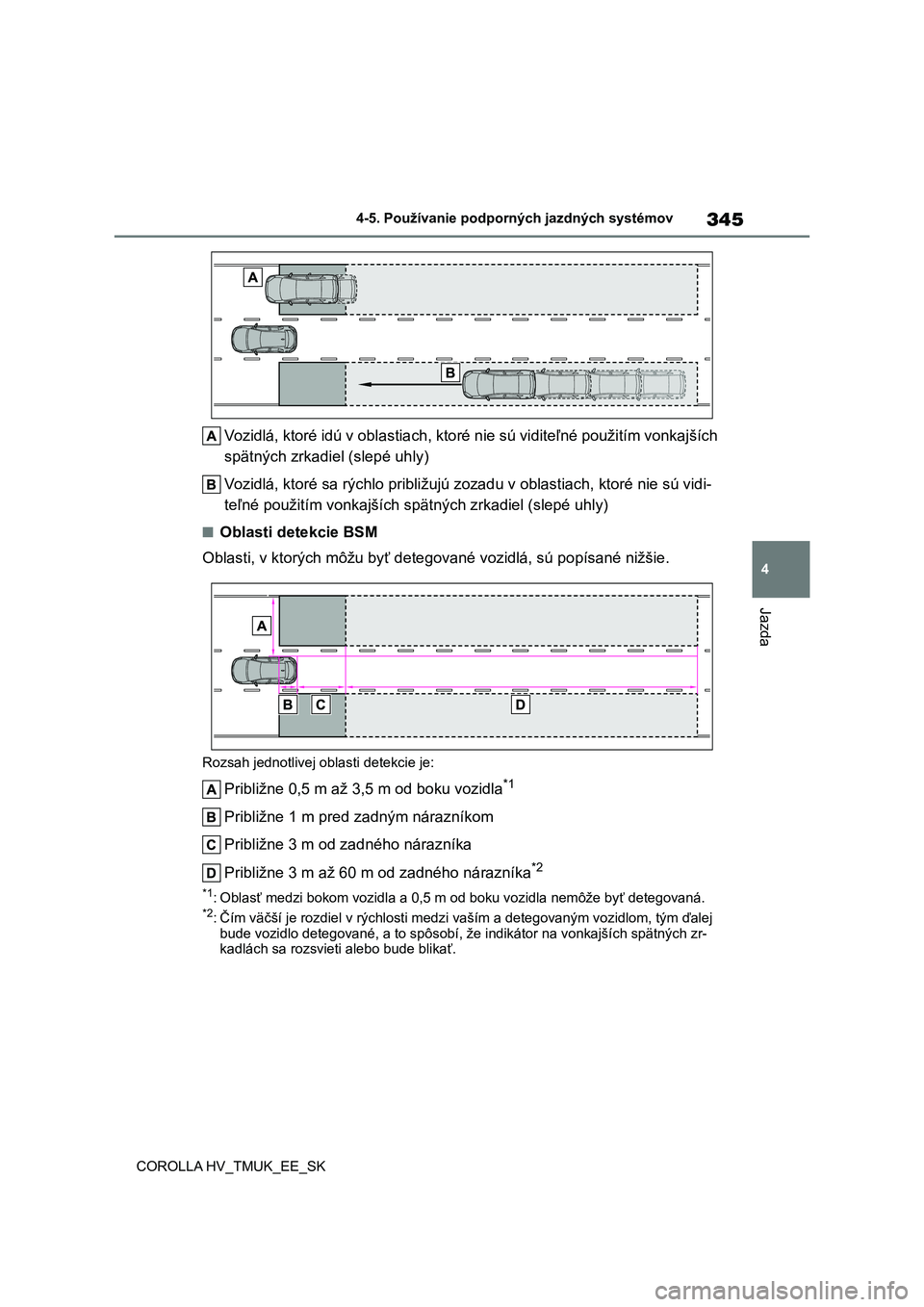

Vozidlá, ktoré idú v oblastiach, ktoré nie sú viditeľné použití m vonkajších
spätných zrkadiel (slepé uhly)
Vozidlá, ktoré sa rýchlo približujú zozadu v oblastiach, ktoré nie sú vidi-
teľné použitím vonkajších sp ätných zrkadiel (slepé uhly)
■Oblasti detekcie BSM
Oblasti, v ktorých môžu byť dete gované vozidlá, sú popísané nižšie.
Rozsah jednotlivej oblasti detekcie je:
Približne 0,5 m až 3,5 m od boku vozidla*1
Približne 1 m pred zadným nárazníkom
Približne 3 m od zadného nárazníka
Približne 3 m až 60 m od zadného nárazníka*2
*1: Oblasť medzi bokom vozidla a 0,5 m od boku vozidla nemôže byť detegovaná.*2: Čím väčší je rozdiel v rýchlosti medzi vaším a detegovaným vozidlom, tým ďalej
bude vozidlo detegované, a to spôs obí, že indikátor na vonkajších spätných zr- kadlách sa rozsvieti alebo bude blikať.

3464-5. Používanie podporných jazdných systémov
COROLLA HV_TMUK_EE_SK

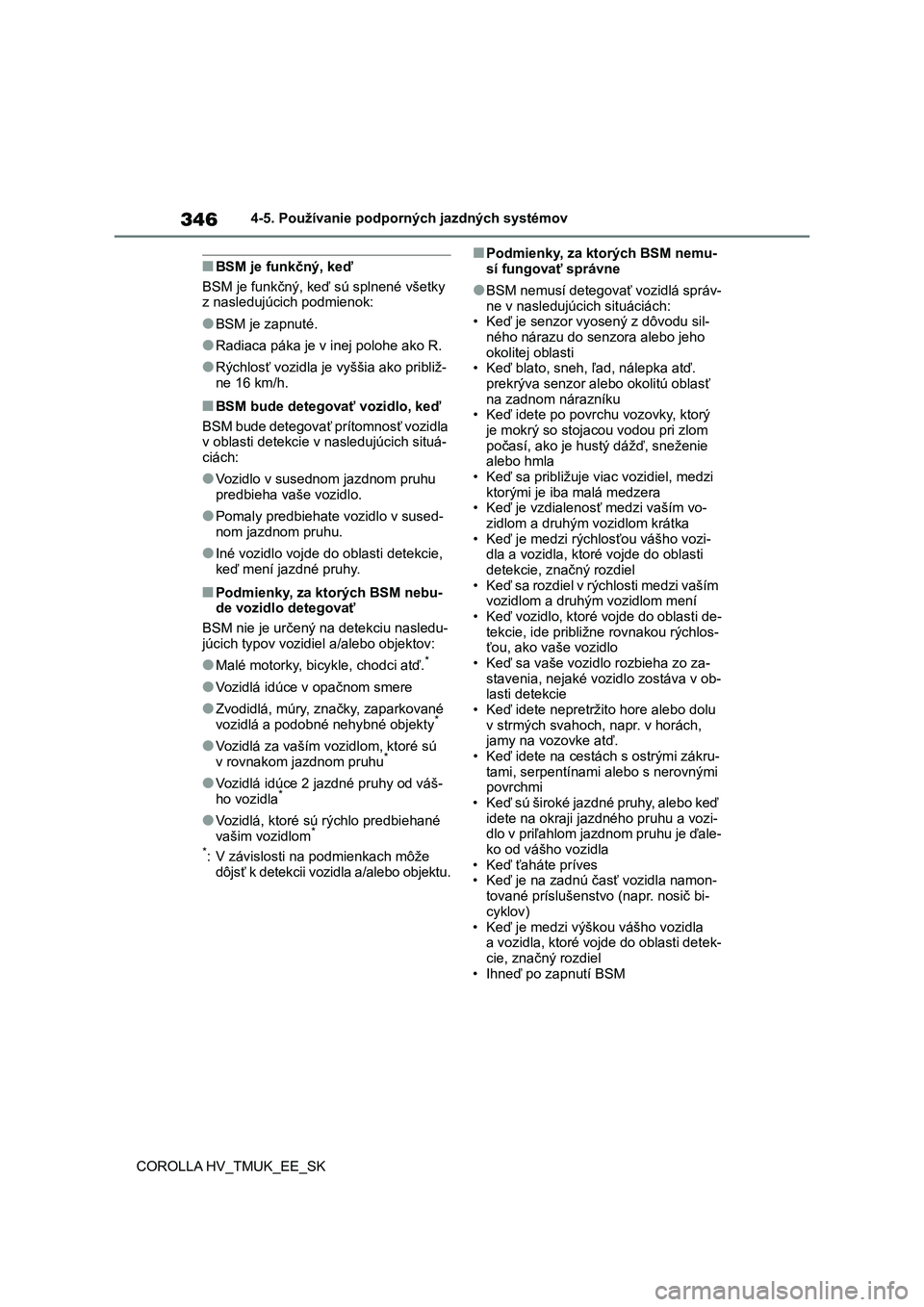

■BSM je funkčný, keď
BSM je funkčný, keď sú splnené všetky
z nasledujúcich podmienok:
●BSM je zapnuté.
●Radiaca páka je v inej polohe ako R.
●Rýchlosť vozidla je vyššia ako približ-
ne 16 km/h.
■BSM bude detegovať vozidlo, keď
BSM bude detegovať prítomnosť vozidla
v oblasti detekcie v nasledujúcich situá-
ciách:
●Vozidlo v susednom jazdnom pruhu
predbieha vaše vozidlo.
●Pomaly predbiehate vozidlo v sused-
nom jazdnom pruhu.
●Iné vozidlo vojde do oblasti detekcie,
keď mení jazdné pruhy.
■Podmienky, za ktorých BSM nebu-
de vozidlo detegovať
BSM nie je určený na detekciu nasledu-
júcich typov vozidiel a/alebo objektov:
●Malé motorky, bicykle, chodci atď.*
●Vozidlá idúce v opačnom smere
●Zvodidlá, múry, značky, zaparkované
vozidlá a podobné nehybné objekty*
●Vozidlá za vaším vozidlom, ktoré sú
v rovnakom jazdnom pruhu*
●Vozidlá idúce 2 jazdné pruhy od váš-
ho vozidla*
●Vozidlá, ktoré sú rýchlo predbiehané
vašim vozidlom*
*
: V závislosti na podmienkach môže
dôjsť k detekcii vozidla a/alebo objektu.
■Podmienky, za ktorých BSM nemu-
sí fungovať správne
●BSM nemusí detegovať vozidlá správ-
ne v nasledujúcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do senzora alebo jeho
okolitej oblasti
• Keď blato, sneh, ľad, nálepka atď.
prekrýva senzor alebo okolitú oblasť
na zadnom nárazníku
• Keď idete po povrchu vozovky, ktorý
je mokrý so stojacou vodou pri zlom
počasí, ako je hustý dážď, sneženie
alebo hmla
• Keď sa približuje viac vozidiel, medzi
ktorými je iba malá medzera
• Keď je vzdialenosť medzi vaším vo-
zidlom a druhým vozidlom krátka
• Keď je medzi rýchlosťou vášho vozi-
dla a vozidla, ktoré vojde do oblasti
detekcie, značný rozdiel
• Keď sa rozdiel v rýchlosti medzi vaším
vozidlom a druhým vozidlom mení
• Keď vozidlo, ktoré vojde do oblasti de-
tekcie, ide približne rovnakou rýchlos-
ťou, ako vaše vozidlo
• Keď sa vaše vozidlo rozbieha zo za-
stavenia, nejaké vozidlo zostáva v ob-
lasti detekcie
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách,
jamy na vozovke atď.
• Keď idete na cestách s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi
• Keď sú široké jazdné pruhy, alebo keď
idete na okraji jazdného pruhu a vozi-
dlo v priľahlom jazdnom pruhu je ďale-
ko od vášho vozidla
• Keď ťaháte príves
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi-
cyklov)
• Keď je medzi výškou vášho vozidla
a vozidla, ktoré vojde do oblasti detek-
cie, značný rozdiel
• Ihneď po zapnutí BSM

347
4
4-5. Používanie podporných jazdných systémov
Jazda
COROLLA HV_TMUK_EE_SK

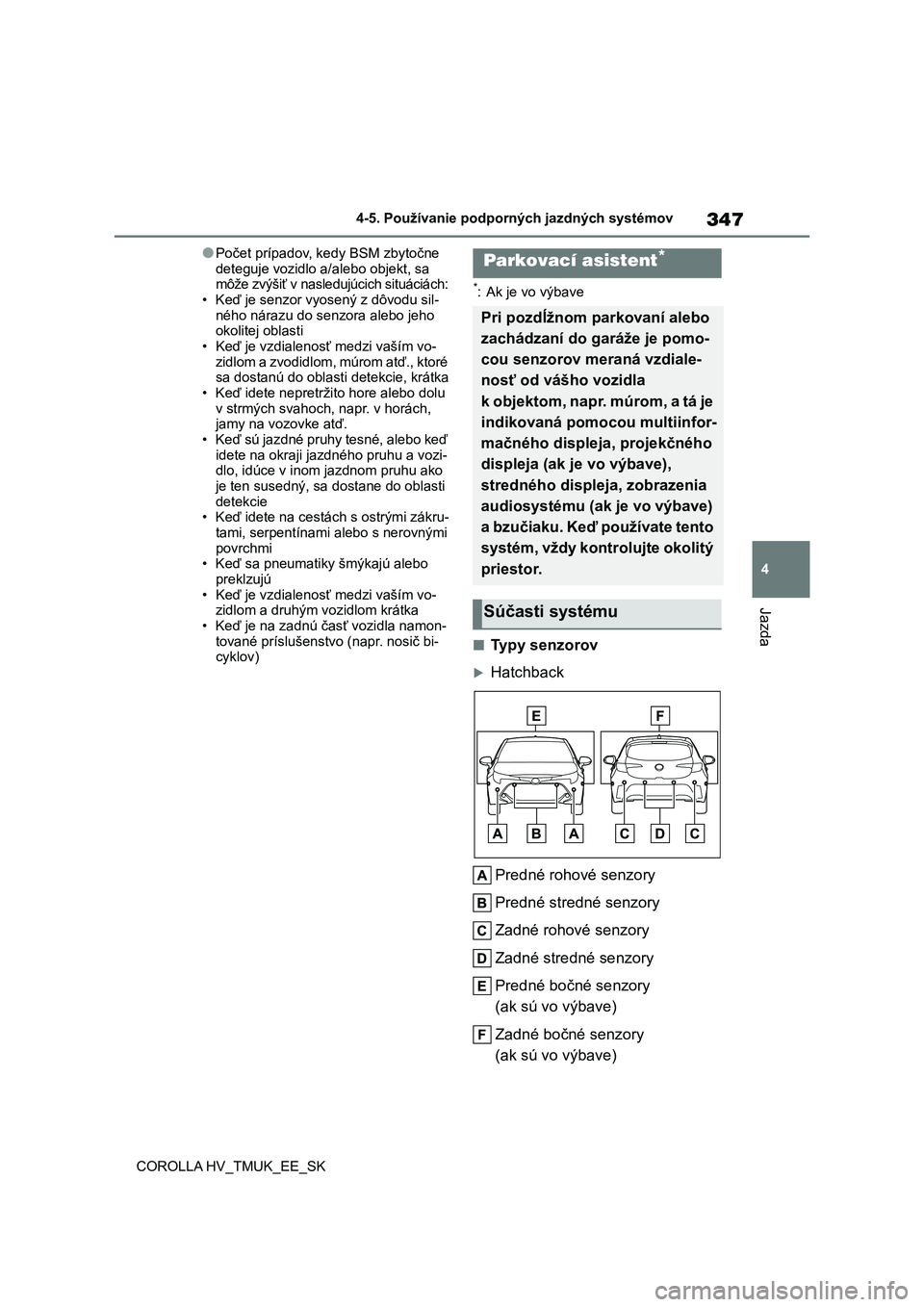

●Počet prípadov, k edy BSM zbytočne
deteguje vozidlo a/alebo objekt, sa môže zvýšiť v nasleduj úcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do s enzora alebo jeho okolitej oblasti
• Keď je vzdialenosť medzi vaším vo-
zidlom a zvodidlom, múrom atď., ktoré sa dostanú do oblasti detekcie, krátka
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách, jamy na vozovke atď.
• Keď sú jazdné pruhy tesné, alebo keď
idete na okraji jazdného pruhu a vozi- dlo, idúce v inom j azdnom pruhu ako
je ten susedný, sa dostane do oblasti
detekcie • Keď idete na cestác h s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi • Keď sa pneumatiky šmýkajú alebo
preklzujú
• Keď je vzdialenosť medzi vaším vo- zidlom a druhým vozidlom krátka
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi- cyklov)
*: Ak je vo výbave
■Typy senzorov
Hatchback
Predné rohové senzory
Predné stredné senzory
Zadné rohové senzory
Zadné stredné senzory
Predné bočné senzory
(ak sú vo výbave)
Zadné bočné senzory
(ak sú vo výbave)
Parkovací asistent*
Pri pozdĺžnom parkovaní alebo
zachádzaní do garáže je pomo-
cou senzorov meraná vzdiale-
nosť od vášho vozidla
k objektom, napr. múrom, a tá je
indikovaná pomocou multiinfor-
mačného disple ja, projekčného
displeja (ak je vo výbave),
stredného displeja, zobrazenia
audiosystému (ak je vo výbave)
a bzučiaku. Keď používate tento
systém, vždy kontrolujte okolitý
priestor.
Súčasti systému

3484-5. Používanie podporných jazdných systémov
COROLLA HV_TMUK_EE_SK

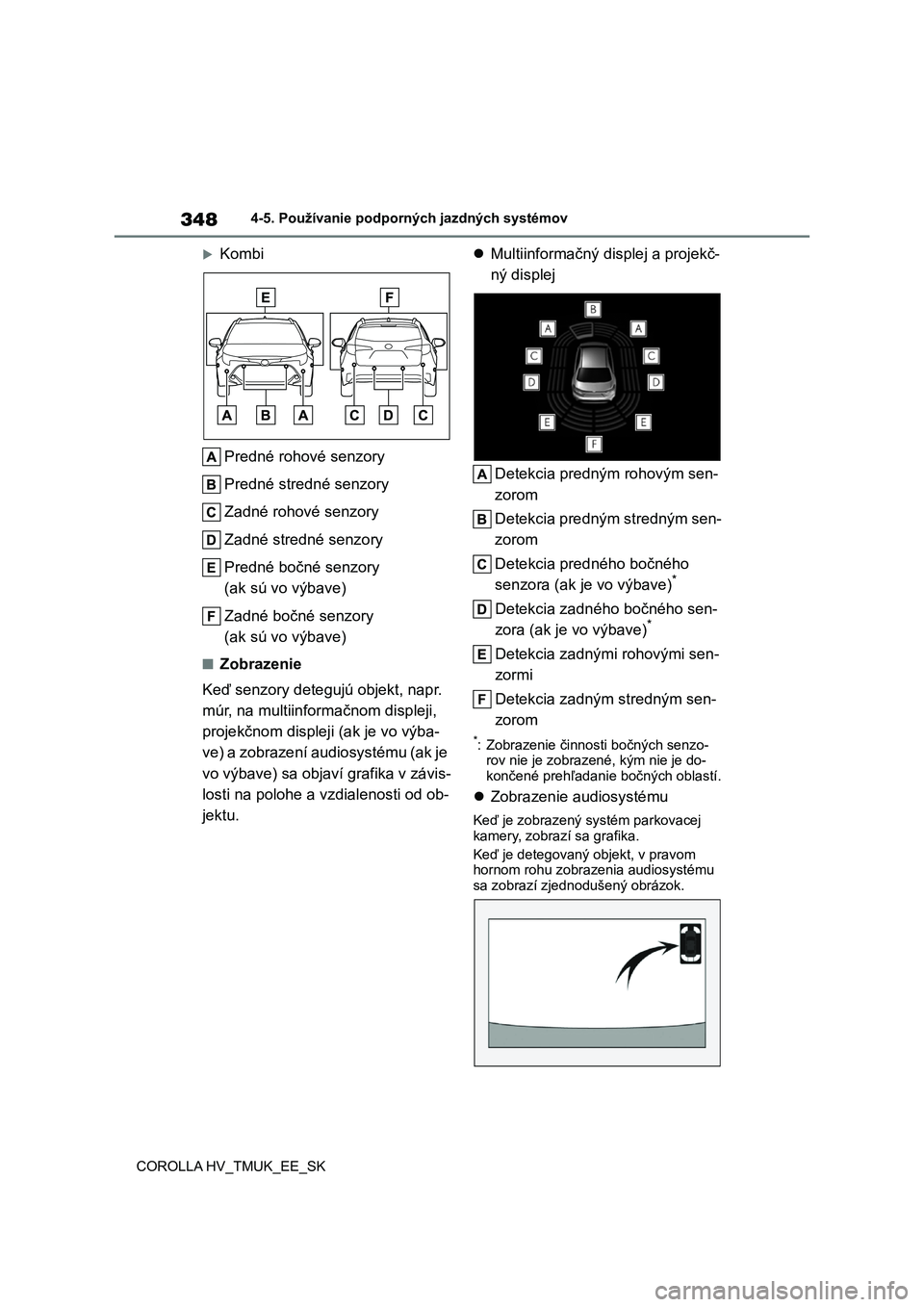

Kombi
Predné rohové senzory
Predné stredné senzory
Zadné rohové senzory
Zadné stredné senzory
Predné bočné senzory
(ak sú vo výbave)
Zadné bočné senzory
(ak sú vo výbave)
■Zobrazenie
Keď senzory detegujú objekt, napr.
múr, na multiinformačnom displeji,
projekčnom displeji (ak je vo výba-
ve) a zobrazení audiosystému (ak je
vo výbave) sa objaví grafika v závis-
losti na polohe a vzdialenosti od ob-
jektu.
 Multiinformačný displej a projekč-
ný displej
Detekcia predným rohovým sen-
zorom
Detekcia predným stredným sen-
zorom
Detekcia predného bočného
senzora (ak je vo výbave)*
Detekcia zadného bočného sen-
zora (ak je vo výbave)*
Detekcia zadnými rohovými sen-
zormi
Detekcia zadným stredným sen-
zorom
*: Zobrazenie činnosti bočných senzo- rov nie je zobrazené, kým nie je do-
končené prehľadanie bočných oblastí.
 Zobrazenie audiosystému
Keď je zobrazený systém parkovacej
kamery, zobrazí sa grafika.
Keď je detegovaný objekt, v pravom hornom rohu zobrazenia audiosystému
sa zobrazí zjednodušený obrázok.

349
4
4-5. Používanie podporných jazdných systémov
Jazda
COROLLA HV_TMUK_EE_SK

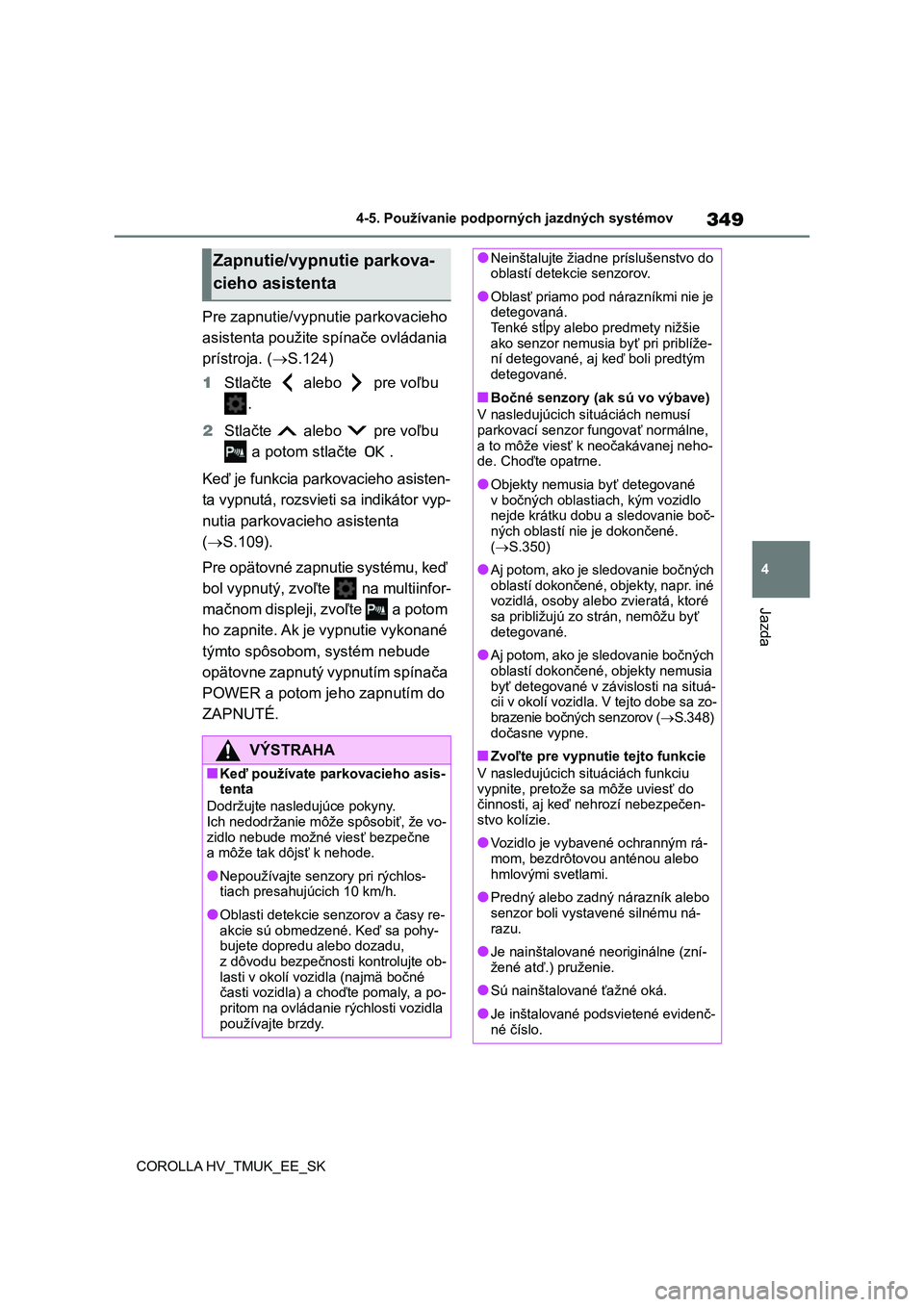

Pre zapnutie/vypnutie parkovacieho
asistenta použite spínače ovládania
prístroja. ( S.124)
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte .
Keď je funkcia parkovacieho asisten-
ta vypnutá, rozsvieti sa indikátor vyp-
nutia parkovacieho asistenta
( S.109).
Pre opätovné zapnutie systému, keď
bol vypnutý, zvoľte na multiinfor-
mačnom displeji, zvoľte a potom
ho zapnite. Ak je vypnutie vykonané
týmto spôsobom, systém nebude
opätovne zapnutý vypnutím spínača
POWER a potom jeho zapnutím do
ZAPNUTÉ.
Zapnutie/vypnutie parkova-
cieho asistenta
VÝSTRAHA
■Keď používate parkovacieho asis-
tenta
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť, že vo-
zidlo nebude možné viesť bezpečne a môže tak dôjsť k nehode.
●Nepoužívajte senzory pri rýchlos-
tiach presahujúcich 10 km/h.
●Oblasti detekcie s enzorov a časy re-
akcie sú obmedzené. Keď sa pohy- bujete dopredu alebo dozadu,
z dôvodu bezpečnosti kontrolujte ob-
lasti v okolí vozidla (najmä bočné časti vozidla) a choďte pomaly, a po-
pritom na ovládanie rýchlosti vozidla
používajte brzdy.
●Neinštalujte žiadne príslušenstvo do
oblastí detekcie senzorov.
●Oblasť priamo pod nárazníkmi nie je detegovaná.
Tenké stĺpy alebo predmety nižšie
ako senzor nemusia byť pri priblíže- ní detegované, aj keď boli predtým
detegované.
■Bočné senzory (ak sú vo výbave)
V nasledujúcich situáciách nemusí
parkovací senzor fungovať normálne,
a to môže viesť k neočakávanej neho- de. Choďte opatrne.
●Objekty nemusia byť detegované
v bočných oblastiach, kým vozidlo
nejde krátku dobu a sledovanie boč- ných oblastí nie je dokončené.
( S.350)
●Aj potom, ako je sledovanie bočných
oblastí dokončené, objekty, napr. iné vozidlá, osoby alebo zvieratá, ktoré
sa približujú zo strán, nemôžu byť
detegované.
●Aj potom, ako je sledovanie bočných oblastí dokončené, objekty nemusia
byť detegované v zá vislosti na situá-
cii v okolí vozidla. V tejto dobe sa zo- brazenie bočných senzorov ( S.348)
dočasne vypne.
■Zvoľte pre vypnuti e tejto funkcie
V nasledujúcich situáciách funkciu
vypnite, pretože sa môže uviesť do
činnosti, aj keď nehrozí nebezpečen- stvo kolízie.
●Vozidlo je vybaven é ochranným rá-
mom, bezdrôtovou anténou alebo
hmlovými svetlami.
●Predný alebo zadný nárazník alebo senzor boli vystavené silnému ná-
razu.
●Je nainštalované neoriginálne (zní-
žené atď.) pruženie.
●Sú nainštalované ťažné oká.
●Je inštalované podsvietené evidenč-
né číslo.

3504-5. Používanie podporných jazdných systémov
COROLLA HV_TMUK_EE_SK
■Systém je možn é ovládať, keď
●Spínač POWER je v ZAPNUTÉ.
●Funkcia parkovacieho asistenta je zapnutá.
●Rýchlosť vozidla je nižšia ako cca
10 km/h.
●Je zvolená iná zaradená poloha ako P.
●Volant je otočený o približne 90° alebo
viac (predné bočné senzory, zadné bočné senzory) (ak je vo výbave)
■Výstražná funkcia detekcie objektu
(ak je vo výbave)
Keď sa objekt v bočných oblastiach na- chádza v smere pohybu vozidla, keď sa
vozidlo pohybuje dopredu alebo doza-
du, táto funkcia informuje vodiča pomo- cou zobrazenia a bzučiaku.
Objekt
Vypočítaný smer pohybu vozidla
■Detekcia objektu v bočných oblas- tiach (ak je vo výbave)
●Objekty v bočných o blastiach sú dete-
gované pri jazde sledovaním bočných
oblastí pomocou bočných senzorov. Rozpoznané objekty sú udržiavané
v pamäti približne 2 minúty.
●Objekty nemusia byť detegované
v bočných oblastiac h, kým nie je sle-
dovanie dokončené. Potom, ako bol zapnutý spínač POWER, sledovanie
sa dokončí po krátkej dobe jazdy s vo-
zidlom.
●Keď sú detegované ob jekty, napr. iné vozidlo, chodec alebo zviera, pomo-
cou bočných senzorov, objekt môže
byť stále detegovaný aj potom, ako sa dostane mimo oblasť detekcie boč-
ných senzorov.
VÝSTRAHA
■Keď používate parkovacieho asis- tenta
V nasledujúcich situáciách nemusí systém fungovať správne z dôvodu po-
ruchy senzora atď. Nechajte vozidlo
skontrolovať ktorýmk oľvek autorizova- ným predajcom alebo servisom Toyota,
alebo ktorýmkoľvek spoľahlivým servi-
som.
●Zobrazenie činnosti parkovacieho
asistenta bliká alebo súvisle ukazu- je a ozýva sa pípa nie, keď nebola
detegované žiadne objekty.
●Ak oblasť v okolí senzora do niečoho
narazí alebo dostane silný náraz.
●Keď do niečoho narazí nárazník ale- bo mriežka.
●Ak zobrazenie bliká alebo ukazuje
súvislé a neznie bzučiak, okrem situ-
ácie, kedy bola zapnutá funkcia stl- menia.
●Ak sa objaví chyba zobrazenia, skon-
trolujte najskôr senzor.
Ak sa objaví chyba, aj keď na senzo- re nie je žiadny ľad, sneh alebo bla-
to, je pravdepodobné, že senzor má
poruchu.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory,
nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
●Keď používate pre umývanie vozi-
dla vysokotlakovú umývačku, ne- striekajte vodu priamo na senzory,
pretože to môže spôsobiť poruchu
senzora.
●Keď používate pre umývanie vozi- dla paru, nesmerujte paru príliš blíz-
ko k senzorom, pretože to môže
spôsobiť poruchu senzora.
