2020 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

119
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
■Otáčky motoru
U hybridních vozidel jsou otáčky motoru
přesně řízeny, aby se tím snížila spotře-
ba paliva a emise výf ukových plynů, atd. V některých okamžicích se zobrazené
otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.
■Zobrazení venkovní teploty
●V následujících situ acích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně:
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu. Zavezte vozidlo ke
kterémukoliv autor izovanému prodejci
nebo do servisu Toy ota, nebo do kte- réhokoliv spolehlivého servisu.
■Displej z teku tých krystalů
 S.123
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinformačním displeji.
( S.129)
VÝSTRAHA
■Informační displej při nízkých tep-
lotách
Nechte interiér vozidla ohřát před pou- žíváním informačního displeje z teku-
tých krystalů. Při extrémně nízkých
teplotách může moni tor informačního displeje reagovat pomaleji a změny
zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva.
Tato prodleva by mohla způsobit, že řidič znovu podřadí , což způsobí nad-
měrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-ru a jeho součástí
●Nenechávejte ruč ičku otáčkoměru
dosáhnout červené oblasti, která signalizuje maximální otáčky motoru.
●Motor se může přehřívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč-
ném místě a až m otor úplně vychlad- ne, zkontrolujte ho. ( S.618)

1202-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí pož adovaná položka.
■Zobrazené položky
 Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
 Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo
ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá-
leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
 Ovládání osvětlení přístrojového
panelu
Zobrazuje ovládání osvětlení přístrojo-
vého panelu.
• Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou konco-
vá světla zapnuta a vypnuta.
• Pro seřízení jasu zobrazte ovládání
osvětlení přístrojového panelu a stisk-
něte a podržte tlačítko přepnutí zobra-
zení.
■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
 12hodinový/24hodinový formát
 Hodina
 Minuta
Zobrazení celkového a den-
ního počítadla kilometrů
Seřízení hodin (vozidla bez
navigačního/multimediálního
systému)

121
2 2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
■Seřízení hodin
Hodiny na následujících místech
mohou být seřízeny na obrazovce
audiosystému.
Multiinformační displej
Obrazovka audiosystému
■Nastavení hodin tak, aby byly
seřízeny automaticky pomocí
GPS
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické seřízení po-
mocí GPS", abyste ho zapnuli.
■Manuální seřízení hodin
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické nastavení
podle GPS", abyste ho vypnuli.
6Seřiďte zobrazený čas.
Hodina: Zvolte "-" nebo "+" u "Ho-
diny", abyste nastavili hodinu.Minuta: Zvolte "-" nebo "+" u "Mi-
nuty", abyste nastavili minutu.
":00": Zvolte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Nastavení časového pásma
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Časové pásmo".
Zvolte požadované časové pásmo.
■Nastavení letního času
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Letní čas" a pak zapnout/
vypnout.
Seřízení hodin (vozidla s na-
vigačním/multimediálním
systémem)

1222-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
■Přepnutí hodin mezi 12hodino-
vým/24hodinovým formátem
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
"Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "24hodinový formát času"
a pak zapnout/vypnout.
Když je funkce nastavena na vypnuto,
hodiny zobrazí 12hodinový formát času.
■Obrazovka nastavení hodin (vozi- dla s navigačním/multimediálním
systémem)
Pokud se zobrazí "Hodiny : 00", když je
zvoleno na multiinformačním disple-
ji, systém může mí t poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
■Displej
4,2palcový displej
Oblast zobrazení stavu podpůr-
ných jízdních systémů
Zobrazuje se obrázek, když jsou v čin-
nosti následující sys témy a je zvolena
jiná ikona menu než :
• LTA (Asistent sledov ání jízdy v jízd-
ních pruzích) (je-li ve výbavě)
• Tempomat (je-li ve výbavě)
• Adaptivní tempoma t s plným rychlost-
ním rozsahem (je-li ve výbavě)
• RSA (Asistent dopravních značek)
(je-li ve výbavě) ( S.327)
Oblast zobrazení obsahu
Volbou ikon menu na multiinformačním
displeji je možné zobrazit různé informa-
ce týkající se jízdy. Multiinformační dis-
plej může být použit také pro změnu
nastavení zobrazení a jiná nastavení vo-
zidla.
V určitých situacích se zobrazují výstraž-
ná nebo sdělovací vyskakovací okna.
Multiinformační displej
Zobrazení a ikony menu

123
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
7palcový displej
Oblast zobrazení stavu podpůr-
ných jízdních systémů
Zobrazuje se obráz ek, když jsou v čin-
nosti následující systémy a je zvolena
jiná ikona menu než :
• LTA (Asistent sledo vání jízdy v jízd-
ních pruzích) (je-li ve výbavě)
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rychlost-
ním rozsahem (je-li ve výbavě)
• RSA (Asistent dopravních značek)
(je-li ve výbavě) ( S.327)
Oblast zobrazení obsahu
Volbou ikon menu na multiinformačním
displeji je možné zobrazit různé informa-
ce týkající se jízdy. M ultiinformační dis-
plej může být použit také pro změnu
nastavení zobrazení a jiná nastavení vo-
zidla.
V určitých situacích se zobrazují výstraž-
ná nebo sdělovací vyskakovací okna.
■Ikony menu
Ikony menu budou zobrazeny stisk-
nutím nebo na spínačích
ovládání přístroje.
■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo
světlé skvrny. Tento je v je charakteristic-
ký pro displeje z tek utých krystalů a ta- kový displej můžete nadále bez
problémů používat.
Zobrazení informací o jízdě
( S.124)
Zobrazení informací o pod-
půrných jízdních systémech
(jsou-li ve výbavě) ( S.128)
Zobrazení s vazbou na
audiosystém (je-li ve výbavě) ( S.128)
Zobrazení informací o vozidle
( S.128)
Zobrazení nastavení ( S.129)
Zobrazení výstražných hlá-
šení ( S.572)
VÝSTRAHA
■Výstraha pro používání během
jízdy
●Když ovládáte mul tiinformační dis-
plej během jízdy, věnujte zvláštní po-
zornost bezpečnosti oblasti v okolí vozidla.
●Nedívejte se během jízdy nepřetržitě na multiinformační displej, protože
můžete přehlédnout chodce, objekty
na vozovce atd. před vozidlem.
■Informační displej při nízkých tep-
lotách
 S.112, 119

1242-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
/ : Volba ikon menu
/ : Změna zobrazeného ob-
sahu, posun obrazovky nahoru/
dolů a posun kurzoru nahoru/
dolů
Stisknutí: Zadat/Nastavit
Stisknutí a podržení: Resetování/
Zobrazení přizpůsobitelných po-
ložek
Návrat na předchozí obrazovku
Volání/příjem hovoru a zobrazení
historie hovorů
Zobrazí se odchozí nebo přijímaný ho-
vor s vazbou na h ands-free systém.
Podrobnosti týkající se hands-free sys- tému - viz "Příručka pro uživatele navi-
gačního a multimed iálního systému".
■Zobrazené položky
 Zobrazení rychloměru/Jízdní do-
sah (4,2palcový displej)
 Spotřeba paliva

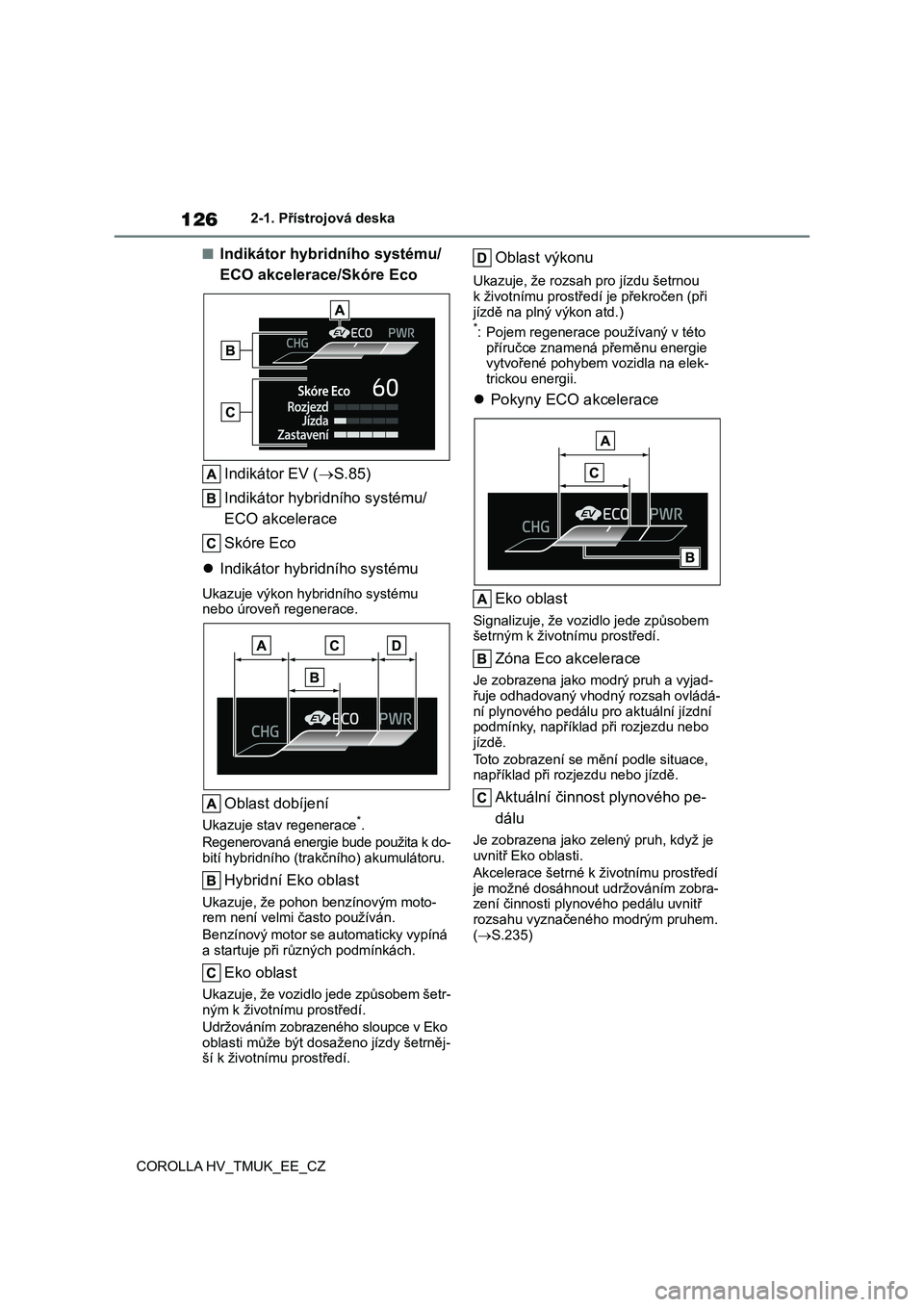

 Indikátor hybridního systému/
ECO akcelerace/Skóre Eco
 Poměr EV/Jízdní poměr EV
■Zobrazení rychloměru/Jízdní
dosah (4,2palcový displej)
 Zobrazení rychloměru
 Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem. Používejte zobrazené hodnoty pouze jako referenční.
Tato vzdálenost je vypočítána na základě
vaší průměrné spotřeby paliva. V důsled- ku toho může být skutečná vzdálenost,
kterou můžete ujet, odlišná od té zobra-
zené.
Když je do nádrže přidáno pouze malé
množství paliva, zobrazení se nemusí
aktualizovat. Když tankujete, vypněte spínač POWER.
Pokud je vozidlo natankováno bez vy-
pnutí spínače POWER, displej se nemu- sí aktualizovat.
■Spotřeba paliva
Používejte zobrazené hodnoty pouze
jako referenční.
Přepínání zobrazení pří-
stroje
Obsah informací o jízdě

125
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
Kromě digitálního+ rychloměru
Průměrná spotřeba paliva
(po resetování)
Pro resetování zob razení průměrné
spotřeby paliva stiskněte a podržte
na spínačích ovládání přístroje.
Okamžitá spotřeba paliva
Zobrazuje okamžitou spotřebu paliva.
Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem.
Tato vzdálenost je vypočítána na základě
vaší průměrné spotř eby paliva. V důsled- ku toho může být skutečná vzdálenost,
kterou můžete ujet, odlišná od té zobra-
zené.
Když je do nádrže přidáno pouze malé množství paliva, zobrazení se nemusí
aktualizovat.
Když tankujete, vypněte spínač POWER. Pokud je vozidlo natankováno bez vy-
pnutí spínače POWER, displej se nemu-
sí aktualizovat.
Pro digitální+ rychloměr
Průměrná spotřeba paliva
(po resetování)
Pro resetování zobrazení průměrné
spotřeby paliva stiskněte a podržte
na spínačích ovládání přístroje.
Okamžitá spotřeba paliva
Zobrazuje okamžit ou spotřebu paliva.
Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem.
Tato vzdálenost je vypočítána na základě
vaší průměrné spotřeby paliva. V důsled- ku toho může být skutečná vzdálenost,
kterou můžete ujet, odlišná od té zobra-
zené.
Když je do nádrže přidáno pouze malé množství paliva, zobrazení se nemusí
aktualizovat.
Když tankujete, vypněte spínač POWER. Pokud je vozidlo natankováno bez vy-
pnutí spínače POWER, displej se nemu-
sí aktualizovat.
Zobrazení průměrné spotřeby paliva
může být změněno v . ( S.129)
 Průměrná spotřeba paliva
(po nastartování)
Zobrazuje průměrno u spotřebu paliva
od nastartování hy bridního systému.
Průměrná spotřeba paliva
(po natankování)
Zobrazuje se průměrná spotřeba paliva od natankování vozidla.

1262-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
■Indikátor hybridního systému/
ECO akcelerace/Skóre Eco
Indikátor EV ( S.85)
Indikátor hybridního systému/
ECO akcelerace
Skóre Eco
 Indikátor hybridního systému
Ukazuje výkon hybridního systému nebo úroveň regenerace.
Oblast dobíjení
Ukazuje stav regenerace*.
Regenerovaná energie bude použita k do-
bití hybridního (trakčního) akumulátoru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto- rem není velmi často používán.
Benzínový motor se automaticky vypíná a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním zobrazeného sloupce v Eko
oblasti může být dosaženo jízdy šetrněj-
ší k životnímu prostředí.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostřed í je překročen (při jízdě na plný výkon atd.)*: Pojem regenerace používaný v této
příručce znamená přeměnu energie vytvořené pohybem vozidla na elek-
trickou energii.
 Pokyny ECO akcelerace
Eko oblast
Signalizuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Zóna Eco akcelerace
Je zobrazena jako modrý pruh a vyjad-
řuje odhadovaný vhodný rozsah ovládá-
ní plynového pedálu pro aktuální jízdní podmínky, například při rozjezdu nebo
jízdě.
Toto zobrazení se mění podle situace,
například při rozj ezdu nebo jízdě.
Aktuální činnost plynového pe-
dálu
Je zobrazena jako zelený pruh, když je
uvnitř Eko oblasti.
Akcelerace šetrné k životnímu prostředí
je možné dosáhnout udržováním zobra- zení činnosti plynového pedálu uvnitř
rozsahu vyznačeného modrým pruhem.
( S.235)
