■Činnost funkce RCTA
Funkce RCTA používá zadní boční radarové senzory pro detekci vo zidel blí-
žících se z pravé nebo levé str any k zádi vozidla a upozorňuje řidiče na pří-
tomnost těchto vozidel pomocí b likání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blí žících se vozidel
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na displeji audiosystému
(je-li ve výbavě) se zobrazí následu-
jící.
 Parkovací kamera (je-li ve výba-
vě): Vozidla se přibližují z obou
stran k zádi vozidla
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Funkce RCTA

359
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Bzučák může upozornit řidiče na
rychlejší vozidla blížící se z větší
dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou splněny všechny z následujících podmí-
nek:
●Spínač POWER je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně
8 km/h.
●Rychlost blíží cího se vozidla je mezi
přibližně 8 km/h a 28 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na multiinformačním displeji. Hlasitost bzu-
čáků pro parkovacího asistenta a funkci
RCTA bude seřízena současně.
Pro změnu nastavení použijte spínače
ovládání přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na multiinformačním displeji se zobrazí tla-
čítko ztlumení. Pro ztlumení bzučáku
stiskněte .
Bzučáky pro parkovacího asistenta
a funkci RCTA budou ztlumeny současně.
Ztlumení bude zru šeno automaticky
v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou rychlost.
●Když je činnost fun kce dočasně zru- šena.
●Když je činnost f unkce dočasně ma- nuálně vypnuta.
●Když je spínač POWER vypnut.
■Podmínky, za kterých funkce RCTA nebude vozidlo detekovat
Funkce RCTA není určena pro detekci ná-
sledujících typů vozidel a/nebo objektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory dete-
kovat z důvodu překážek
●Svodidla, zdi, znač ky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
Rychlost blížícího se vozidla Přibližná vzdá-
lenost výstrahy
28 km/h (rychle)20 m
8 km/h (pomalu)5,5 m

3624-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
PKSB může být zapnuto/vypnuto na
multiinformačním di spleji. Všechny
funkce PKSB (statick é objekty a vo-
zidla křižující dráh u vzadu) jsou za-
pnuty/vypnuty současně.
Pro zapnutí/vypnu tí PKSB použijte
spínače ovládání přístroje.
( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je PKSB vypnuto, rozsvítí se indi-
kátor vypnutí PKSB ( S.109).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ- sobem, systém nebude opětovně za-
pnut vypnutím spínače POWER a pak
jeho přepnutím do ZAPNUTO.
Pokud je v činnosti ovládání omezení
výkonu hybridního sy stému nebo ovlá- dání brzd, zazní bzučák a na displeji
audiosystému (je-li v e výbavě) a multiin-
formačním displeji se zobrazí hlášení, aby řidiče varovalo. U vozidel s projekč-
ním displejem (je-li ve výbavě) bude
zobrazovat projekční displej stejné hlá- šení jako multiinformační displej.
V závislosti na situ aci funguje ovládání omezení výkonu hybridního systému
buď omezením akcelerace, nebo maxi-
málně možným omezením výkonu.
 Ovládání omezení výkonu hybrid-
ního systému je v činnosti (ome-
zení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Displej audiosystému: Není zobrazeno
žádné varování
Multiinformační displej: "Byl detekován objekt Snížení zrychlení."
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
 Ovládání omezení výkonu hybrid-
ního systému je v činnosti (maxi-
málně možné omezení výkonu)
Systém rozhodl, že je nutné silnější než
normální brzdění.
Displej audiosystému: "BRZDĚTE!"
Multiinformační displej: "Brzděte!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Ovládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové
brzdění.
Displej audiosystému: "BRZDĚTE!"
Multiinformační displej: "Brzděte!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Vozidlo je zastaveno pomocí čin-
nosti systému
Vozidlo bylo zastaveno pomocí činnosti ovládání brzd.
Displej audiosystému: "Sešlápněte brz-
dový pedál"
Multiinformační displej: "Přešlápněte na
brzdu" (Pokud není sešlápnut plynový pedál, zobrazí se "Sešlápněte pedál
brzdy".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutí
Zapnutí/vypnutí PKSB
Zobrazení a bzučáky pro
ovládání omezení výkonu
hybridního systému a ovlá-
dání brzd

3644-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
 Obrázek 2: Když je v činnosti ovládání omezení výkonu hybridního systému
Výkon hybridního systému
Brzdná síla
Čas
Ovládání omezení výkonu hybr idního systému zahájí činnost.
Systém rozhodne, že je pravděpodobnost kolize s detekovaným obj ektem
vysoká
Výkon hybridního systému je snížen
Příklad: Multiinformační displej: "Brzděte!"

365
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

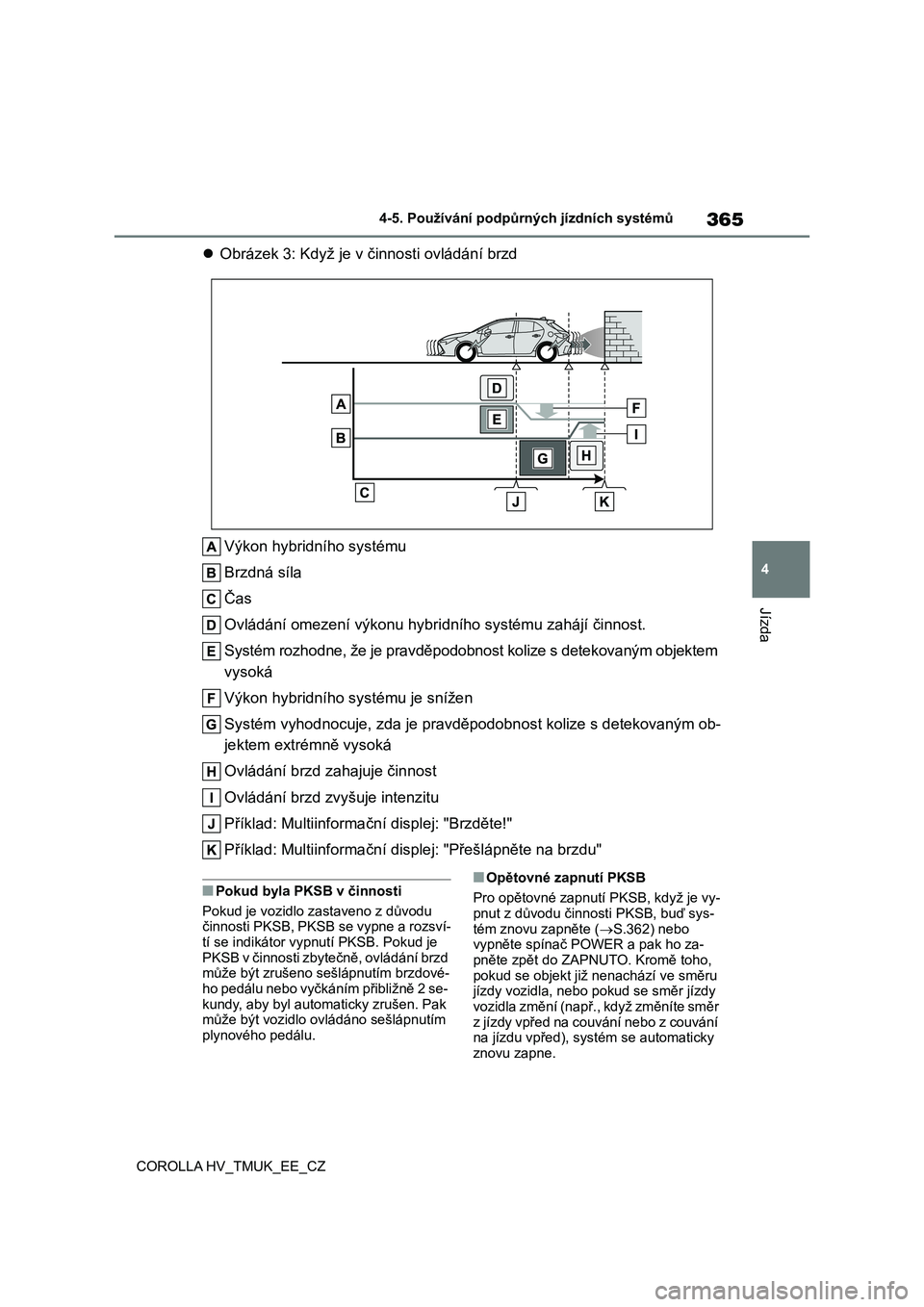

 Obrázek 3: Když je v činnosti ovládání brzd
Výkon hybridního systému
Brzdná síla
Čas
Ovládání omezení výkonu hybr idního systému zahájí činnost.
Systém rozhodne, že je pravděpodobnost kolize s detekovaným obj ektem
vysoká
Výkon hybridního systému je snížen
Systém vyhodnocu je, zda je pravděpodobnost kolize s detekovaným ob-
jektem extrémně vysoká
Ovládání brzd zahajuje činnost
Ovládání brzd zvyšuje intenzitu
Příklad: Multiinformační displej: "Brzděte!"
Příklad: Multiinformační dis plej: "Přešlápněte na brzdu"
■Pokud byla PKSB v činnosti
Pokud je vozidlo z astaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB. Pokud je
PKSB v činnosti zbytečně, ovládání brzd může být zrušeno sešlápnutím brzdové-
ho pedálu nebo vyčkáním přibližně 2 se-
kundy, aby byl auto maticky zrušen. Pak může být vozidlo ovládáno sešlápnutím
plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnutí PKSB, když je vy- pnut z důvodu či nnosti PKSB, buď sys-
tém znovu zapněte ( S.362) nebo
vypněte spínač PO WER a pak ho za- pněte zpět do ZAPNUTO. Kromě toho,
pokud se objekt již n enachází ve směru
jízdy vozidla, nebo pokud se směr jízdy vozidla změní (např. , když změníte směr
z jízdy vpřed na couvání nebo z couvání
na jízdu vpřed), systém se automaticky znovu zapne.

377
4 4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
■Systém PKSB (Brzda usnadňující
parkování) při činnosti systému
jednoduchého inteligentního par-
kovacího asistenta
Když je systém jednoduchého inteligent-
ního parkovacího asistenta v činnosti,
pokud systém detekuje překážku, která
by mohla způsobit kolizi, ovládání ome-
zení výkonu hybridního systému a ovlá-
dání brzd PKSB (Brzdění při parkování)
se uvede v činnost nezávisle na tom,
zda je systém PKSB (Brzdění při parko-
vání) zapnut nebo vypnut. (S.362)
●Poté, co je PKSB (Brzda usnadňující
parkování) v činnosti, činnost systému
jednoduchého inteligentního parkova-
cího asistenta je dočasně zastavena
a činnost systému PKSB (Brzda
usnadňující parkování) je indikována
na multiinformačním displeji.
(S.362)
●Když je činnost systému jednoduché-
ho inteligentního parkovacího asisten-
ta zastavena 3krát pomocí činnosti
PKSB (Brzda usnadňující parkování),
systém jednoduchého inteligentního
parkovacího asistenta bude zrušen.
●Jakmile bude systém jednoduchého
inteligentního parkovacího asistenta
dostupný po činnosti PKSB (Brzda
usnadňující parkování), na multiinfor-
mačním displeji se zobrazí výzva
k přeřazení. Činnost systému jedno-
duchého inteligentního parkovacího
asistenta může být obnovena přeřa-
zením podle výzvy na multiinformač-
ním displeji a opětovným stisknutím
spínače S-IPA (S.378).
Tabulka asistenčních režimů a funkcí systému jednoduchého
inteligentního parkovacího asistenta
Režim asistenceTy p
parkováníPřehled funkcíViz strana
Asistenční režim po-
délného parkováníPodélné par-
kování
Je poskytováno navádění pro de-
tekci určeného parkovacího místa
a dosažení polohy, ze které začne-
te couvat. Asistence je poskytová-
na od okamžiku, kdy vozidlo začne
couvat, dokud nedosáhne určené-
ho parkovacího místa.
S.381
Asistenční režim vy-
jetí z podélného
parkováníVyjetí z po-
délného par-
kování
Asistence je zahájena poté, co
bylo vozidlo podélně zaparkováno.
Asistence je poskytována pro na-
vádění vozidla z parkovacího mís-
ta do polohy, ze které může
vozidlo odjet.
S.385
Asistenční režim
parkování pozadu
(s funkcí navádění
vpřed)
Parkování
pozadu
Asistence je zahájena poté, co vo-
zidlo zastaví před určeným parko-
vacím místem a je poskytována
pro zacouvání na parkovací místo,
včetně navádění do polohy, ze kte-
ré začnete couvat.
S.389

3784-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Přeřazení při činnosti systému jed-
noduchého inteligentního parkova- cího asistenta
Pokud systém vyhodnotí, že řidič má
v úmyslu jet dopředu nebo dozadu, asis- tence bude pokračovat, i když řidič pře-
řadil předtím, než k tomu byl vyzván
systémem. Protože se však ovládání ři- dičem liší od pokynů poskytovaných
systémem, počet otočných manévrů se
může zvýšit.
■Přepínání použitím spínače
S-IPA
Stiskněte spínač.
To vám umožní přepínat funkce
a zrušit nebo znovu zahájit asistenč-
ní režimy.
Když je spínač POWER zapnutý,
rychlost vozidla je přibližně 30 km/h
nebo nižší, každým stisknutím spí-
nače S-IPA se funkce přepíná ná-
sledovně.
Zvolená funkce je zobrazena v ob-
lasti zobrazení čin nosti multiinfor-
mačního displeje ( S.379).
Při každém stisknutí spínače
S-IPA s řadicí pákou mimo P se
režim mění následovně:
Asistenční režim podélného par-
kování  Asistenční režim parko-
vání pozadu*  Vypnuto
Při každém stisknutí spínače
S-IPA s řadicí pákou v P se režim
mění následovně:
Asistenční režim vyjetí z podélné-
ho parkování  Vypnuto
*: Do asistenčního režimu parkování poza- du je možné přepnout , když jsou splně-
ny jeho provozní podmínky ( S.384).
Když nejsou provozní podmínky spl- něny, přepne se do Vypnuto.
Přepínání asistenčních re-
žimů

379
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Obrazovka navádění je zobrazena
na multiinformač ním displeji.
Oblast zobrazení činnosti
Zobrazuje provozní s tav systému jedno-
duchého inteligentního parkovacího asi- stenta.
Zobrazení Stop
Když se rozsvítí, sešl ápněte brzdový pe-
dál a ihned vozidlo zastavte.
Indikátor úrovně asistence
Zobrazuje ukazatel úrovně do polohy
zastavení vozidla/polohy, ve které asis-
tence končí.
Ikona spínače S-IPA
Zobrazí se, když může být asistenční re-
žim přepnut a systém může být vypnut
nebo zapnut použitím spínače S-IPA.
Zobrazení parkovacího asistenta/
zobrazení polohy dveří (otevřeny/
zavřeny)
 S.348
Zobrazení automatického ovlá-
dání volantu
Zobrazí se, když je prováděno automa- tické ovládání volantu.
Zobrazení pokynů
Postupujte podle instrukcí na displeji
a proveďte naznačené činnosti. Jako příklad ukazuje obrázek zobrazení, kde
je nutné sešlápnout brzdový pedál,
abyste ovládali rychlost vozidla a abyste kontrolovali bezpečnost okolí.
■Indikátor S-IPA uvnitř přístroje ( S.109)
Tento indikátor se zobrazí, když je pro-
váděno automatické ovládání volantu pomocí systému je dnoduchého inteli-
gentního parkovacího asistenta. Poté,
co ovládání skončí, indikátor krátkou dobu bliká a pak zhasne.
■Vyskakovací okno parkovacího asi-
stenta
Když je systém jednoduchého inteligent- ního parkovacího as istenta v činnosti,
pokud PKSB (Brzda usnadňující parko-
vání) detekuje přek ážku, okno parkova- cího asistent a automaticky vyskočí na
obrazovce navádění ( S.348), nezávis-
le na tom, zda je P KSB (Brzda usnadňu- jící parkování) za pnuta nebo vypnuta.
( S.349)
Obrazovka navádění
