2020 Peugeot Partner Omistajan käsikirja (in Finnish)

47

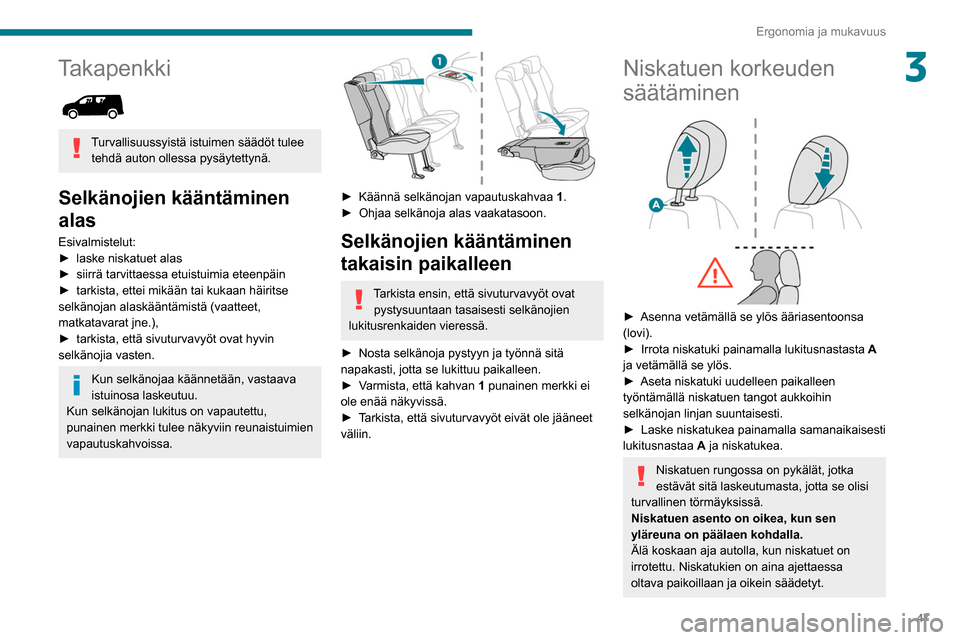

Ergonomia ja mukavuus
3Takapenkki

Turvallisuussyistä istuimen säädöt tulee tehdä auton ollessa pysäytettynä.
Selkänojien kääntäminen
alas
Esivalmistelut:
►  laske   niskatuet   alas
►  siirrä
  tarvittaessa   etuistuimia   eteenpäin
►  tarkista,
  ettei   mikään   tai   kukaan   häiritse  
selkänojan alaskääntämistä (vaatteet,
matkatavarat jne.),
► 

tarkista,   että   sivuturvavyöt   ovat   hyvin  
selkänojia vasten.
Kun selkänojaa käännetään, vastaava
istuinosa laskeutuu.
Kun selkänojan lukitus on vapautettu,
punainen merkki tulee näkyviin reunaistuimien
vapautuskahvoissa.


►  Käännä selkänojan vapautuskahvaa 1 .
►  Ohjaa   selkänoja   alas   vaakatasoon.
Selkänojien kääntäminen
takaisin paikalleen
Tarkista ensin, että sivuturvavyöt ovat pystysuuntaan tasaisesti selkänojien
lukitusrenkaiden vieressä.
►  Nosta
  selkänoja   pystyyn   ja   työnnä   sitä  
napakasti, jotta se lukittuu paikalleen.
► 

Varmista,   että   kahvan   1 punainen merkki ei
ole enää näkyvissä.
►  Tarkista,
  että   sivuturvavyöt   eivät   ole   jääneet  
väliin.
Niskatuen korkeuden
säätäminen


►  Asenna vetämällä se ylös ääriasentoonsa (lovi).
► Irrota   niskatuki   painamalla   lukitusnastasta A
ja vetämällä se ylös.
►  Aseta
  niskatuki   uudelleen   paikalleen  
työntämällä niskatuen tangot aukkoihin
selkänojan linjan suuntaisesti.
► 

Laske   niskatukea   painamalla   samanaikaisesti  
lukitusnastaa A

ja niskatukea.
Niskatuen rungossa on pykälät, jotka
estävät sitä laskeutumasta, jotta se olisi
turvallinen törmäyksissä.
Niskatuen asento on oikea, kun sen
yläreuna on päälaen kohdalla.
Älä koskaan aja autolla, kun niskatuet on
irrotettu. Niskatukien on aina ajettaessa
oltava paikoillaan ja oikein säädetyt.

48
Ergonomia ja mukavuus
USB-liitin

Liitintä voi käyttää kannettavan laitteen
lataamiseen.
Sen avulla voi myös toistaa äänitiedostoja, jotka
on siirretty audiojärjestelmään kuunneltaviksi
auton kaiuttimien kautta.
Kun laite on kytketty USB-liitäntään, se
latautuu automaattisesti.
Viesti tulee näkyviin, jos erillisen laitteen
virrankulutus ylittää autosta syötettävän
ampeerilukeman.
Katso lisätietoja tämän laitteen käytöstä
kohdasta Audiolaitteisto ja telematiikka.
Näin voidaan kytkeä myös
älypuhelin MirrorLinkTM,
Jos autossa on takamatkustajia, älä
koskaan aja ilman niskatukia tai että ne
ovat yläasennossa. Niskatukien on oltava
aina paikoillaan ja yläasennossa.
Katso lisätietoja turvavöistä asiaa
käsittelevästä kohdasta.
Sisätilan varusteet
Päällysmatot
Asentaminen

Kun kiinnität maton paikalleen kuljettajan
puolelle ensimmäistä kertaa, käytä ehdottomasti
ainoastaan maton mukana toimitettuja
kiinnikkeitä.
Muut päällysmatot tarvitsee vain asettaa lattialle.
Irrottaminen / asentaminen paikalleen
►  Irrota kuljettajan puoli siirtämällä istuin taakse ja irrottamalla kiinnikkeet.
► 
Aseta   matto   takaisin   paikalleen   ja   kiinnitä   se  
painamalla.
► 

Tarkista,   että   matto   pysyy   hyvin   paikoillaan.
Jotta polkimet eivät juuttuisi:
– Käytä ainoastaan autossa jo oleviin
kiinnikkeisiin sopivia mattoja. Kiinnikkeiden
käyttäminen on pakollista.
–

Älä koskaan aseta useaa mattoa
päällekkäin.
Sellaisten mattojen käyttö, joita PEUGEOT


ei ole hyväksynyt, saattaa haitata
polkimien käyttöä ja vakionopeussäätimen/
nopeudenrajoittimen toimintaa.
Hyväksytyissä matoissa on kaksi kiinnikettä,
jotka kiinnitetään istuimen alle.
Hylly

Tämä lokero sijaitsee häikäisysuojien
yläpuolella, ja sitä voidaan käyttää erilaisten
tavaroiden säilyttämiseen.
12 V:n
lisävarustepistorasia(t)


►  Kytke 12 V:n lisävarustepistorasia (nimellinen enimmäisteho 120 W) sopivalla sovittimella.
Varmista enimmäisteho ennen kytkentää,
ettei lisävaruste pääse vahingoittumaan.
Sellaisten sähkölaitteiden kytkeminen,
joita PEUGEOT ei ole hyväksynyt, kuten
laturi, joka liitetään USB-portin kautta, voi
aiheuttaa toimintahäiriöitä auton sähköisiin
osiin ja johtaa radiovastaanoton heikkoon
laatuun tai häiriöihin näyttöruudun kuvassa.

49
Ergonomia ja mukavuus
3USB-liitin

Liitintä voi käyttää kannettavan laitteen
lataamiseen.
Sen avulla voi myös toistaa äänitiedostoja, jotka
on siirretty audiojärjestelmään kuunneltaviksi
auton kaiuttimien kautta.
Kun laite on kytketty USB-liitäntään, se
latautuu automaattisesti.
Viesti tulee näkyviin, jos erillisen laitteen
virrankulutus ylittää autosta syötettävän
ampeerilukeman.
Katso lisätietoja tämän laitteen käytöstä
kohdasta Audiolaitteisto ja telematiikka.
Näin voidaan kytkeä myös
älypuhelin MirrorLinkTM, Android Auto
®- tai CarPlay®-yhteydellä ja näin
hyödyntää joitakin älypuhelimen sovelluksia
kosketusnäytöllä.
Parhaiden tulosten saamiseksi on käytettävä
kaapelia, jonka laitteen valmistaja on valmistanut
tai hyväksynyt.
Näitä sovelluksia voidaan hallita ohjauspyörässä
tai audiojärjestelmässä olevilla säätimillä.
Pistorasia 220 V / 50 Hz


AC 220V
50Hz 120W

Sijaitsee keskisäilytyslokeron sivulla.
Tämä pistorasia (maks. teho: 150 W) toimii
moottorin ollessa käynnissä ja Stop & Start-
järjestelmän ollessa STOP-tilassa.
►  Nosta
  suojakansi   ylös.
►  Varmista,
  että   vihreä   merkkivalo   palaa.
►  Liitä
  multimedialaite   tai   muu   sähköinen  
laite (puhelimen laturi, kannettava tietokone,
CD-DVD-soitin, tuttipullon lämmitin jne.).
Mikäli ilmenee toimintahäiriö, vihreä merkkivalo
vilkkuu.
T

arkistuta pistorasia PEUGEOT-jälleenmyyjällä
tai valtuutetussa korjaamossa.
Yhdistä pistorasiaan kerrallaan vain yksi laite (älä käytä jatkojohtoja tai monesta
pistorasiasta koostuvia sovittimia).
Liitä vain laitteita, joiden eristysluokka on II
(merkitty laitteeseen).
Älä käytä metallikoteloituja laitteita (esim.
sähkökäyttöinen partakone jne.).
Turvallisuustoimenpiteenä, jos virrankulutus on korkea ja ajoneuvon
sähköjärjestelmä tarvitsee virtaa (vakavien
sääolosuhteiden, sähköisen ylikuormituksen
jne. vuoksi), pistorasiasta voidaan kytkeä virta
pois, jolloin vihreä merkkivalo sammuu.
Langaton älypuhelinlaturi



Se mahdollistaa langattoman lataamisen
kannettavasta laitteesta, kuten älypuhelimesta,
käyttäen magneettista induktioperiaatetta Qi 1.1
-standardin mukaisesti.
Ladattavan laitteen on oltava rakenteeltaan
tai yhteensopivan kotelon tai kuoren avulla
Qi-yhteensopiva.

50
Ergonomia ja mukavuus

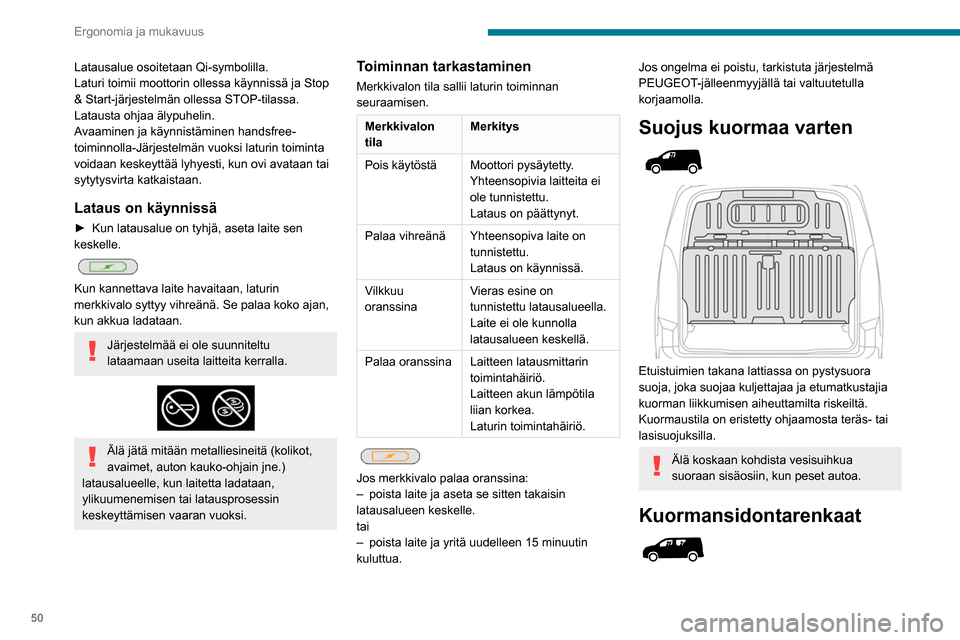

Latausalue osoitetaan Qi-symbolilla.
Laturi toimii moottorin ollessa käynnissä ja Stop
& Start-järjestelmän ollessa STOP-tilassa.
Latausta ohjaa älypuhelin.
Avaaminen ja käynnistäminen handsfree-
toiminnolla-Järjestelmän vuoksi laturin toiminta
voidaan keskeyttää lyhyesti, kun ovi avataan tai
sytytysvirta katkaistaan.
Lataus on käynnissä
►  Kun latausalue on tyhjä, aseta laite sen keskelle.

Kun kannettava laite havaitaan, laturin
merkkivalo syttyy vihreänä. Se palaa koko ajan,
kun akkua ladataan.
Järjestelmää ei ole suunniteltu
lataamaan useita laitteita kerralla.


Älä jätä mitään metalliesineitä (kolikot,
avaimet, auton kauko-ohjain jne.)
latausalueelle, kun laitetta ladataan,
ylikuumenemisen tai latausprosessin
keskeyttämisen vaaran vuoksi.
Toiminnan tarkastaminen
Merkkivalon tila sallii laturin toiminnan
seuraamisen.
Merkkivalon
tila Merkitys
Pois käytöstä Moottori pysäytetty. Yhteensopivia laitteita ei
ole tunnistettu.
Lataus on päättynyt.
Palaa vihreänä Yhteensopiva laite on tunnistettu.
Lataus on käynnissä.
Vilkkuu
oranssina Vieras esine on
tunnistettu latausalueella.
Laite ei ole kunnolla
latausalueen keskellä.
Palaa oranssina Laitteen latausmittarin toimintahäiriö.
Laitteen akun lämpötila
liian korkea.
Laturin toimintahäiriö.


Jos merkkivalo palaa oranssina:
– poista laite ja aseta se sitten takaisin
latausalueen keskelle.
tai
–

poista laite ja yritä uudelleen 15 minuutin
kuluttua.
Jos ongelma ei poistu, tarkistuta järjestelmä
PEUGEOT-jälleenmyyjällä tai valtuutetulla
korjaamolla.
Suojus kuormaa varten



Etuistuimien takana lattiassa on pystysuora
suoja, joka suojaa kuljettajaa ja etumatkustajia
kuorman liikkumisen aiheuttamilta riskeiltä.
Kuormaustila on eristetty ohjaamosta teräs- tai
lasisuojuksilla.
Älä koskaan kohdista vesisuihkua
suoraan sisäosiin, kun peset autoa.
Kuormansidontarenkaat

51
Ergonomia ja mukavuus
3

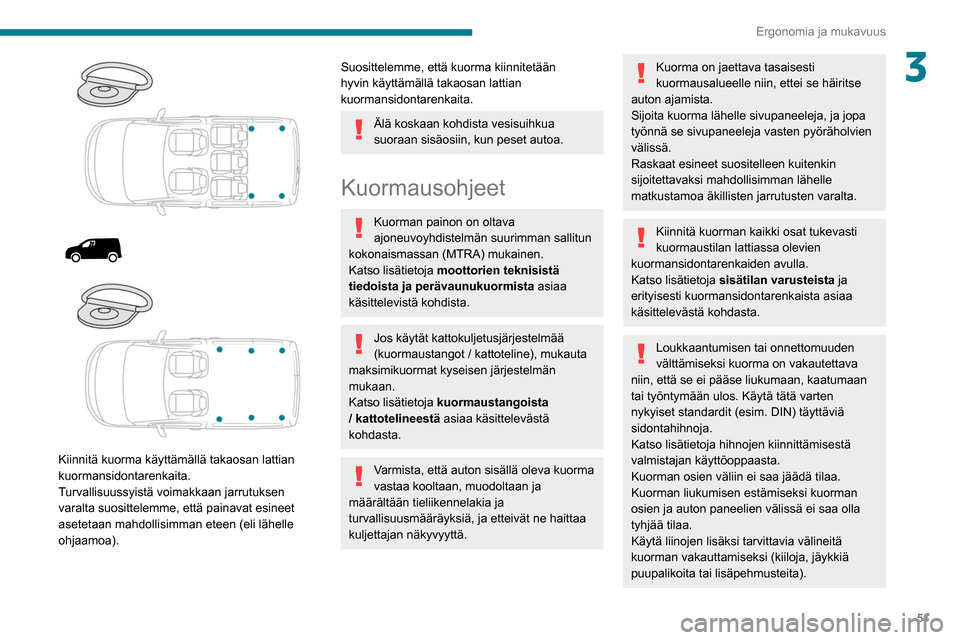

Kiinnitä kuorma käyttämällä takaosan lattian
kuormansidontarenkaita.
Turvallisuussyistä voimakkaan jarrutuksen
varalta suosittelemme, että painavat esineet
asetetaan mahdollisimman eteen (eli lähelle
ohjaamoa).
Suosittelemme, että kuorma kiinnitetään
hyvin käyttämällä takaosan lattian
kuormansidontarenkaita.
Älä koskaan kohdista vesisuihkua
suoraan sisäosiin, kun peset autoa.
Kuormausohjeet
Kuorman painon on oltava
ajoneuvoyhdistelmän suurimman sallitun
kokonaismassan (MTRA) mukainen.
Katso lisätietoja moottorien teknisistä
tiedoista ja perävaunukuormista asiaa
käsittelevistä kohdista.
Jos käytät kattokuljetusjärjestelmää
(kuormaustangot / kattoteline), mukauta
maksimikuormat kyseisen järjestelmän
mukaan.
Katso lisätietoja kuormaustangoista
/ kattotelineestä asiaa käsittelevästä
kohdasta.
Varmista, että auton sisällä oleva kuorma
vastaa kooltaan, muodoltaan ja
määrältään tieliikennelakia ja
turvallisuusmääräyksiä, ja etteivät ne haittaa
kuljettajan näkyvyyttä.
Kuorma on jaettava tasaisesti
kuormausalueelle niin, ettei se häiritse
auton ajamista.
Sijoita kuorma lähelle sivupaneeleja, ja jopa
työnnä se sivupaneeleja vasten pyöräholvien
välissä.
Raskaat esineet suositelleen kuitenkin
sijoitettavaksi mahdollisimman lähelle
matkustamoa äkillisten jarrutusten varalta.
Kiinnitä kuorman kaikki osat tukevasti
kuormaustilan lattiassa olevien
kuormansidontarenkaiden avulla.
Katso lisätietoja sisätilan varusteista ja
erityisesti kuormansidontarenkaista asiaa
käsittelevästä kohdasta.
Loukkaantumisen tai onnettomuuden
välttämiseksi kuorma on vakautettava
niin, että se ei pääse liukumaan, kaatumaan
tai työntymään ulos. Käytä tätä varten
nykyiset standardit (esim. DIN) täyttäviä
sidontahihnoja.
Katso lisätietoja hihnojen kiinnittämisestä
valmistajan käyttöoppaasta.
Kuorman osien väliin ei saa jäädä tilaa.
Kuorman liukumisen estämiseksi kuorman
osien ja auton paneelien välissä ei saa olla
tyhjää tilaa.
Käytä liinojen lisäksi tarvittavia välineitä
kuorman vakauttamiseksi (kiiloja, jäykkiä
puupalikoita tai lisäpehmusteita).

52
Ergonomia ja mukavuus

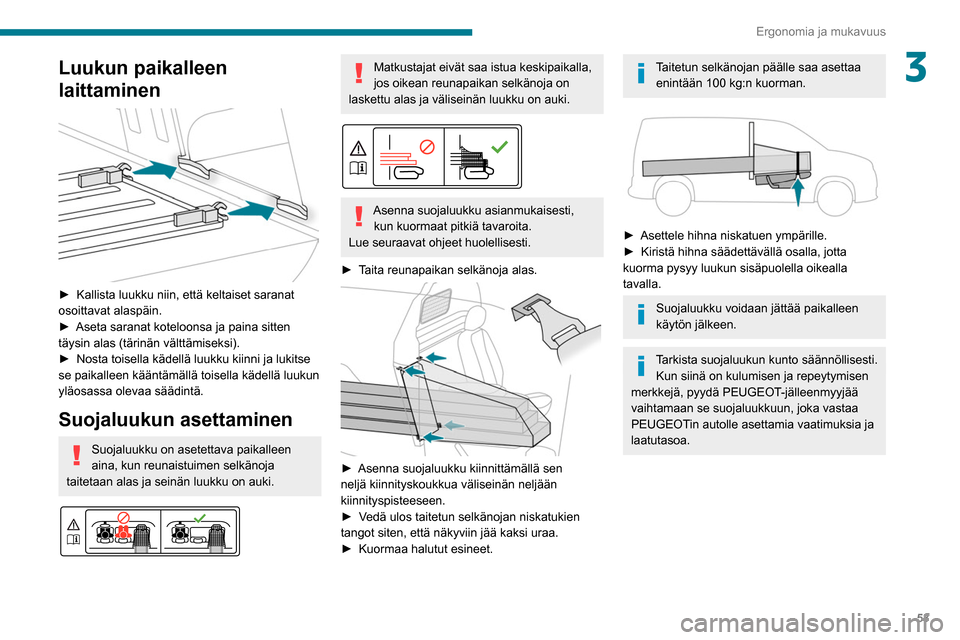

Luukun paikalleen
laittaminen


►  Kallista luukku niin, että keltaiset saranat 
osoittavat alaspäin.
►  Aseta saranat koteloonsa ja paina sitten 
täysin alas (tärinän välttämiseksi).
►  Nosta toisella kädellä luukku kiinni ja lukitse 
se paikalleen kääntämällä toisella kädellä luukun
yläosassa olevaa säädintä.
Suojaluukun asettaminen
Suojaluukku on asetettava paikalleen
aina, kun reunaistuimen selkänoja
taitetaan alas ja seinän luukku on auki.

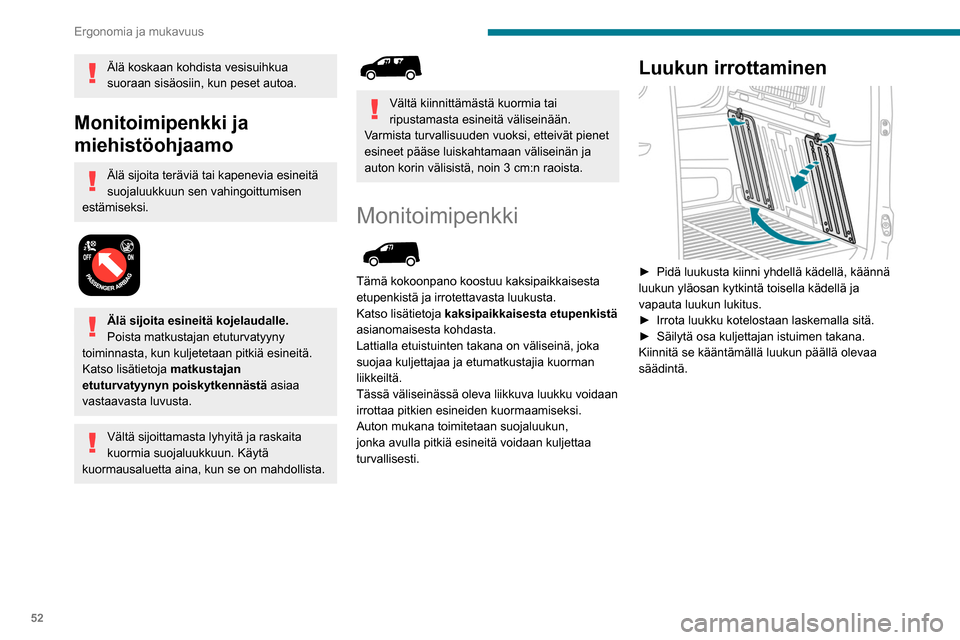

Älä koskaan kohdista vesisuihkua
suoraan sisäosiin, kun peset autoa.
Monitoimipenkki ja
miehistöohjaamo
Älä sijoita teräviä tai kapenevia esineitä
suojaluukkuun sen vahingoittumisen
estämiseksi.


Älä sijoita esineitä kojelaudalle.
Poista matkustajan etuturvatyyny
toiminnasta, kun kuljetetaan pitkiä esineitä.
Katso lisätietoja matkustajan
etuturvatyynyn poiskytkennästä asiaa
vastaavasta luvusta.
Vältä sijoittamasta lyhyitä ja raskaita
kuormia suojaluukkuun. Käytä
kuormausaluetta aina, kun se on mahdollista.


Vältä kiinnittämästä kuormia tai
ripustamasta esineitä väliseinään.
Varmista turvallisuuden vuoksi, etteivät pienet
esineet pääse luiskahtamaan väliseinän ja
auton korin välisistä, noin 3
cm:n raoista.
Monitoimipenkki

Tämä kokoonpano koostuu kaksipaikkaisesta
etupenkistä ja irrotettavasta luukusta.
Katso lisätietoja kaksipaikkaisesta etupenkistä
asianomaisesta kohdasta.
Lattialla etuistuinten takana on väliseinä, joka
suojaa kuljettajaa ja etumatkustajia kuorman
liikkeiltä.
Tässä väliseinässä oleva liikkuva luukku voidaan
irrottaa pitkien esineiden kuormaamiseksi.
Auton mukana toimitetaan suojaluukun,
jonka avulla pitkiä esineitä voidaan kuljettaa
turvallisesti.
Luukun irrottaminen

►  Pidä luukusta kiinni yhdellä kädellä, käännä luukun yläosan kytkintä toisella kädellä ja
vapauta luukun lukitus.
► 
Irrota   luukku   kotelostaan   laskemalla   sitä.
►  Säilytä
  osa   kuljettajan   istuimen   takana.  
Kiinnitä se kääntämällä luukun päällä olevaa \
säädintä.

53
Ergonomia ja mukavuus
3Luukun paikalleen
laittaminen


►  Kallista luukku niin, että keltaiset saranat osoittavat alaspäin.
► Aseta   saranat   koteloonsa   ja   paina   sitten  
täysin alas (tärinän välttämiseksi).
► 

Nosta   toisella   kädellä   luukku   kiinni   ja   lukitse  
se paikalleen kääntämällä toisella kädellä luukun
yläosassa olevaa säädintä.
Suojaluukun asettaminen
Suojaluukku on asetettava paikalleen
aina, kun reunaistuimen selkänoja
taitetaan alas ja seinän luukku on auki.


Matkustajat eivät saa istua keskipaikalla,
jos oikean reunapaikan selkänoja on
laskettu alas ja väliseinän luukku on auki.


Asenna suojaluukku asianmukaisesti, kun kuormaat pitkiä tavaroita.
Lue seuraavat ohjeet huolellisesti.
►  Taita
  reunapaikan   selkänoja   alas.


►  Asenna suojaluukku kiinnittämällä sen neljä kiinnityskoukkua väliseinän neljään
kiinnityspisteeseen.
► Vedä   ulos   taitetun   selkänojan   niskatukien  
tangot siten, että näkyviin jää kaksi uraa.
► 

Kuormaa   halutut   esineet.
Taitetun selkänojan päälle saa asettaa enintään 100 kg:n kuorman.


►  Asettele hihna niskatuen ympärille.
►  Kiristä   hihna   säädettävällä   osalla,   jotta  
kuorma pysyy luukun sisäpuolella oikealla
tavalla.
Suojaluukku voidaan jättää paikalleen
käytön jälkeen.
Tarkista suojaluukun kunto säännöllisesti.Kun siinä on kulumisen ja repeytymisen
merkkejä, pyydä PEUGEOT-jälleenmyyjää
vaihtamaan se suojaluukkuun, joka vastaa
PEUGEOTin autolle asettamia vaatimuksia ja
laatutasoa.

54
Ergonomia ja mukavuus
Luukun avaaminen/
sulkeminen


►  Avaa/sulje luukku salvan avulla.
►  Jätä se auki tukitangon avulla.
Sulje aina luukku ja nosta reunapaikan
istuin/istuimet (väliseinän asennosta
riippuen), jollet enää kuljeta pitkiä kuormia.
Vältä kuorman asettamista luukun
tukitangon päälle. Aseta kuormat
taitettujen istuinten selkänojien päälle aina
sen ollessa mahdollista.
Miehistöohjaamo



Siirrettävä väliseinä, joka voidaan sijoittaa 1. tai
2. istuinrivin istuinten taakse, suojaa kuljettajaa
ja matkustajia kuorman liikkeiltä.
Väliseinässä oleva luukku voidaan avata pitkien
esineiden kuljettamiseksi.
Auton mukana toimitetaan suojaluukun,
jonka avulla pitkiä esineitä voidaan kuljettaa
turvallisesti.
Väliseinän siirtäminen
Väliseinän siirtäminen eteenpäin

►  Taita 2. istuinrivin selkänojat alas ja tarkista, että ne on taitettu kunnolla. Säädä tarvittaessa
1. istuinrivin istuimien paikkoja (siirrä niitä
eteenpäin).
►  Vapauta   ylemmät   salvatA ja B.
►  Tarkista,
  että   salvat   C ja D on työnnetty
sisään.
►  Siirrä
  väliseinää   eteenpäin.
►  Lukitse
  alemmat   salvatC ja D ja tarkista
sitten, että kohdistustapit ovat kunnolla kiinni
niiden kiinnityskohdissa.
►  Lukitse
  ylemmät   salvatA ja B.
Väliseinän siirtäminen taaksepäin
►  Vapauta ylemmät salvatA ja B.
►  Vapauta   alemmat   salvatC ja D.
►  Siirrä
  väliseinää   taaksepäin.
►  Lukitse
  ylemmät   salvatA ja B.
►  Palauta
  2.   istuinrivin   selkänojat   asentoihinsa.
Ylärajoittimia voidaan säätää, jos:– liiallista voimaa tarvitaan, jotta voidaan
käyttää salpoja A
ja B.
–

liian suuri välys aiheuttaa melua ajon
aikana.
Kun väliseinää lukitaan 1. tai 2. istuinrivin
istuimien taakse, kytkentääni ilmoittaa,
että yläsalvat ovat kiinni.
Näkyvä merkki ja värillinen merkki osoittavat
salpojen sijainnin.
Väliseinää ei saa siirtää, kun salvat ovat
ulkona – muovisuojusten
naarmuuntumisen tai vaurioitumisen vaara!
Väliseinää ei saa koskaan irrottaa
hyötyajoneuvon muuttamiseksi
henkilöautoksi.
Tämä aiheuttaa käyttäjille vaaran takaluukun
lapsilukon puuttumisen vuoksi (pakollinen
henkilöautoissa).
