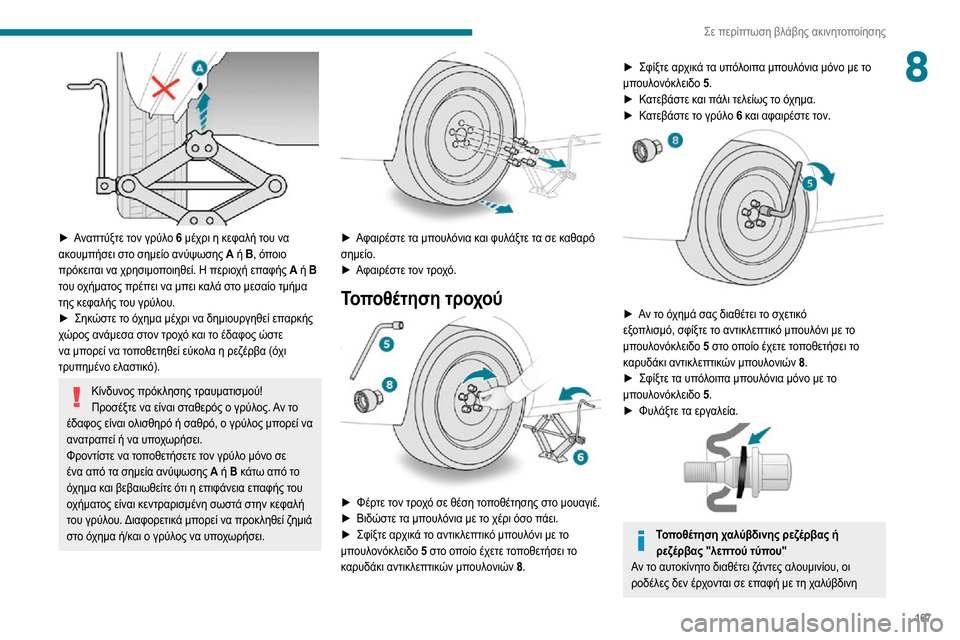

167
Σε περίπτωση βλάβης ακινητοποίησης
8

► Αναπτύξτε τον γρύλο 6 μέχρι η κεφαλή του να
ακουμπήσει στο σημείο ανύψωσης A ή B , όποιο
πρόκειται να χρησιμοποιηθεί. Η περιοχή επαφής Α ή Β
του οχήματος πρέπει να μπει καλά στο μεσαίο τμήμα
της κεφαλής του γρύλου.
► Σηκώστε το όχημα μέχρι να δημιουργηθεί επαρκής χώρος ανάμεσα στον τροχό και το έδαφος ώστε
να μπορεί να τοποθετηθεί εύκολα η ρεζέρβα (όχι
τρυπημένο ελαστικό).
Κίνδυνος πρόκλησης τραυματισμού! Προσέξτε να είναι σταθερός ο γρύλος. Αν το
έδαφος είναι ολισθηρό ή σαθρό, ο γρύλος μπορεί να
ανατραπεί ή να υποχωρήσει.
Φροντίστε να τοποθετήσετε τον γρύλο μόνο σε
ένα από τα σημεία ανύψωσης A ή B κάτω από το
όχημα και βεβαιωθείτε ότι η επιφάνεια επαφής του
οχήματος είναι κεντραρισμένη σωστά στην κεφαλή
του γρύλου. Διαφορετικά μπορεί να προκληθεί ζημιά
στο όχημα ή/και ο γρύλος να υποχωρήσει.


► Αφαιρέστε τ α μπουλόνια και φυλάξτε τα σε καθαρό σημείο.► Αφαιρέστε τον τροχό.
Τοποθέτηση τροχού

► Φέρτε τον τροχό σε θέση τοποθέτησης στο μουαγιέ.► Βιδώστε τα μπουλόνια με το χέρι όσο πάει.► Σφίξτε αρχικ ά το αντικλεπτικό μπουλόνι με το μπουλονόκλειδο 5 στο οποίο έχετε τοποθετήσει το καρυδάκι αντικλεπτικών μπουλονιών 8.
► Σφίξτε αρχικ ά τα υπόλοιπα μπουλόνια μόνο με το μπουλονόκλειδο 5.► Κατεβάστε και πάλι τελείως το όχημα.► Κατεβάστε το γρύλο 6 και αφαιρέστε τον.

► Αν το όχημά σας διαθέτει το σχετικό εξοπλισμό, σφίξτε το αντικλεπτικό μπουλόνι με το μπουλονόκλειδο 5 στο οποίο έχετε τοποθετήσει το καρυδάκι αντικλεπτικών μπουλονιών 8.► Σφίξτε τα υπόλοιπα μπουλόνια μόνο με το μπουλονόκλειδο 5.► Φυλάξτε τα εργαλεία.

Τοποθέτηση χαλύβδινης ρεζέρβας ή
ρεζέρβας "λεπτού τύπου"
Αν το αυτοκίνητο διαθέτει ζάντες αλουμινίου, οι
ροδέλες δεν έρχονται σε επαφή με τη χαλύβδινη

168
Σε περίπτωση βλάβης ακινητοποίησης
Κλείστε το προστατευτικό κάλυμμα πολύ προσεκτικά για να διασφαλίσετε την πλήρη στεγανότητα των
φώτων.
Τύποι λαμπτήρων
Το όχημά σας διαθέτει διάφορους τύπους λαμπτήρων.
Για να τους αφαιρέσετε:


Τύπος AΛαμπτήρας πλήρως γυάλινος: Τραβήξτε
απαλά, διότι τοποθετείται πρεσαριστά.
Τύπος B Λαμπτήρας μπαγιονέτ: Πατήστε το λαμπτήρα
και γυρίστε τον αριστερόστροφα.
Τύπος C Λαμπτήρας αλογόνου: Απελευθερώστε το
ελατήριο συγκράτησης από την υποδοχή του.
Τύπος D Λαμπτήρας αλογόνου: Γυρίστε το λαμπτήρα
αριστερόστροφα.
Μετά την ολοκλήρωση κάθε εργασίας, ελέγχετε
αν λειτουργούν σωστά τα φώτα.
Εμπρός φώτα
Για περισσότερες πληροφορίες σχετικά με την Αλλαγή
λαμπτήρα και ειδικά για τους τύπους λαμπτήρων,
ανατρέξτε στην αντίστοιχη ενότητα.
ρεζέρβα ή τη ρεζέρβα "λεπτού τύπου". Ο τροχός
συγκρατείται από την κωνική επιφάνεια στήριξης
κάθε μπουλονιού.
Μετά από αλλαγή τροχού Τακτοποιήστε σωστά το σκασμένο ελαστικό
μέσα στη θήκη.
Το συντομότερο δυνατόν, μεταβείτε σε διανομέα
PEUGEOT ή εγκεκριμένο συνεργείο.
Ζητήστε να εξετάσουν το σκασμένο ελαστικό. Μετά
την επιθεώρηση, ο τεχνικός θα σας συμβουλέψει
για το αν το ελαστικό μπορεί να επισκευαστεί ή αν
πρέπει να αντικατασταθεί.
Ορισμένες λειτουργίες υποβοήθησης της οδήγησης θα πρέπει να απενεργοποιηθούν,
π.χ. Σύστημα Αποφυγής Σύγκρουσης.
Αν το αυτοκίνητό σας διαθέτει σύστημα ανίχνευσης χαμηλής πίεσης ελαστικών, ελέγξτε
την πίεση των ελαστικών και επαναρχικοποιήστε το
σύστημα.
Για περισσότερες πληροφορίες σχετικά με την
Ανίχνευση χαμηλής πίεσης ελαστικών , ανατρέξτε
στη σχετική ενότητα.
Τροχός με τάσι Κατά την επανατοποθέτηση του τροχού ,
επανατοποθετήστε το τάσι ξεκινώντας με την
τοποθέτηση της εγκοπής του απέναντι από τη
βαλβίδα και πιέστε την περιφέρειά του με την
παλάμη σας.


Οι προδιαγραφόμενες τιμές πίεσης των ελαστικών αναγράφονται σε αυτή την ετικέτα.
Αντικατάσταση λαμπτήρα
Σε ορισμένες καιρικές συνθήκες (π.χ. χαμηλή θερμοκρασία ή υγρασία), το θάμπωμα στην
εσωτερική επιφάνεια του κρυστάλλου των
μπροστινών προβολέων και των πίσω φώτων είναι
φυσιολογικό και εξαφανίζεται λίγα λεπτά μετά το
άναμμα των φώτων.
Οι προβολείς έχουν φακούς από πολυανθρακικό υλικό με προστατευτική
επίστρωση:
► μην τους καθαρίζετε με στεγνό πανί ή υλικό
με τραχιά επιφάνεια και μην χρησιμοποιείτε
απορρυπαντικό ή διαλυτικό,
► χρησιμο ποιήστε σφουγγάρι και σαπουνάδα ή προϊόν με ουδέτερο pH,► σε πλύσιμο με υψηλή πίεση για την απομάκρυνση δύσκολων λεκέδων, μην κατευθύνετε
παρατεταμένα τη μάνικα πάνω στα φωτιστικά
σώματα ή τα άκρα τους, ώστε να μην προκληθεί
ζημιά στην προστατευτική επίστρωση και την
τσιμούχα στεγανοποίησής τους.
Κλείστε το διακόπτη μηχανής και σβήστε τους
προβολείς για αρκετά λεπτά πριν αλλάξετε
τους λαμπτήρες - Κίνδυνος σοβαρού εγκαύματος!
Μην πιάνετε απευθείας το λαμπτήρα με τα δάχτυλά
σας, αλλά χρησιμοποιείτε πανί χωρίς χνούδι.
Είναι επιτακτικό να χρησιμοποιείτε μόνο λαμπτήρες
αντιυπεριώδους τύπου "UV" για να μην υποστεί
ζημιά ο προβολέας.
Αντικαθιστάτε πάντοτε έναν λαμπτήρα με άλλον που
έχει τα ίδια χαρακτηριστικά.
Άνοιγμα του καπό / Πρόσβαση στους λαμπτήρες
Προσοχή, ο κινητήρας είναι ζεστός - Κίνδυνος
εγκαύματος!
Προσέχετε τα αντικείμενα ή τα ρούχα που θα
μπορούσαν να πιαστούν στον έλικα του ανεμιστήρα
ψύξης - Κίνδυνος στραγγαλισμού!
Λαμπτήρες αλογόνου (Hx) Για βέλτιστη ποιότητα φωτισμού, ελέγξτε αν ο
λαμπτήρας έχει τοποθετηθεί σωστά στην υποδοχή
του.
Μετά από αλλαγή λαμπτήρα Για την επανατοποθέτηση, ακολουθήστε την
ίδια διαδικασία με την αντίστροφη σειρά.

169
Σε περίπτωση βλάβης ακινητοποίησης
8Κλείστε το προστατευτικό κάλυμμα πολύ προσεκτικά
για να διασφαλίσετε την πλήρη στεγανότητα των
φώτων.
Τύποι λαμπτήρων
Το όχημά σας διαθέτει διάφορους τύπους λαμπτήρων.
Για να τους αφαιρέσετε:


Τύπος AΛαμπτήρας πλήρως γυάλινος: Τραβήξτε
απαλά, διότι τοποθετείται πρεσαριστά.
Τύπος B Λαμπτήρας μπαγιονέτ: Πατήστε το λαμπτήρα
και γυρίστε τον αριστερόστροφα.
Τύπος C Λαμπτήρας αλογόνου: Απελευθερώστε το
ελατήριο συγκράτησης από την υποδοχή του.
Τύπος D Λαμπτήρας αλογόνου: Γυρίστε το λαμπτήρα
αριστερόστροφα.
Μετά την ολοκλήρωση κάθε εργασίας, ελέγχετε
αν λειτουργούν σωστά τα φώτα.
Εμπρός φώτα
Για περισσότερες πληροφορίες σχετικά με την Αλλαγή
λαμπτήρα και ειδικά για τους τύπους λαμπτήρων,
ανατρέξτε στην αντίστοιχη ενότητα.


1. Φώτα θέσης / Φώτα ημέραςΤύπος A, W21/5W ή LED (ανάλογα με την έκδοση)
2. Προβολείς μεγάλης σκάλας.
Τύπος C, H1
3. Προβολείς μεσαίας σκάλας.
Τύπος C, H7
4. Φλας.
Τύπος Β, PY21W
5. Φως ομίχλης.
Τύπος D, H11
Πλαϊνό φλας
Τύπος A, WY5W-5W (πορτοκαλί)

– Σπρώξτε το φλας προς τα πίσω και βγάλτε το από τη θέση του.– Κατά την επανατοποθέτηση, προσαρμόστε το φλας προς το εμπρός μέρος και φέρτε το προς τα πίσω.
Οι λαμπτήρες πορτοκαλί χρώματος (φλας και πλαϊνά
φλας) πρέπει να αντικαθίστανται από λαμπτήρες με ίδια
χαρακτηριστικά και ίδιο χρώμα.

170
Σε περίπτωση βλάβης ακινητοποίησης
Φλας
Τύπος Β, PY21W
Αν ένα φλας (αριστερό ή δεξιό) αναβοσβήνει γρήγορα, σημαίνει ότι έχει καεί ένας από τους
λαμπτήρες της αντίστοιχης πλευράς.


► Περιστρέψτε τη φίσα κατά ένα τέταρτο αριστερόστροφα.► Τραβήξτε τη μονάδα σε σχέση με το στήριγμα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Προβολείς μεσαίας σκάλας
Τύπος C, H7

► Αφαιρέστε τ ο προστατευτικό κάλυμμα τραβώντας το έλασμα. ► Περιστρέψτε τη μονάδα σε σχέση με τ ο στήριγμα.► Τραβήξτε τη φίσα του λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Φροντίστε να ανατοποθετήσετε το
προστατευτικό κάλυμμα ενώ διατηρείτε
προσβάσιμο το έλασμα.
Φώτα θέσης / Φώτα ημέρας
Τύπος A, W21/5W

► Περιστρέψτε τη φίσα κ ατά ένα τέταρτο δεξιόστροφα.► Τραβήξτε τη φίσα του λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Προβολείς μεγάλης σκάλας
Τύπος C, H1

► Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας το έλασμα.► Ξεκουμπώστε τη μονάδα σε σχέση με το στήριγμα.► Τραβήξτε τη φίσα τ ου λαμπτήρα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Φροντίστε να ανατοποθετήσετε το
προστατευτικό κάλυμμα ενώ διατηρείτε
προσβάσιμο το έλασμα.

171
Σε περίπτωση βλάβης ακινητοποίησης
8Φλας
Τύπος Β, PY21W
Αν ένα φλας (αριστερό ή δεξιό) αναβοσβήνει γρήγορα, σημαίνει ότι έχει καεί ένας από τους
λαμπτήρες της αντίστοιχης πλευράς.


► Περιστρέψτε τη φίσα κ ατά ένα τέταρτο αριστερόστροφα.► Τραβήξτε τη μονάδα σε σχέση με τ ο στήριγμα.► Αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
Μπροστινά φώτα ομίχλης
Τύπος D, H11

► Εισάγετε ένα πλ ακέ κατσαβίδι ανάμεσα στο
φωτιστικό σώμα και το κάλυμμα.► Τραβήξτε και αφαιρέστε με το κατσαβίδι το κάλυμμα για να απασφαλίσει.

► Αφαιρέστε τις δύο βίδες στερέωσης της μονάδας.► Αφαιρέστε τη μονάδα από τ ο περίβλημά της.

► Πατήστε το κλιπ ασφάλισης και αποσυνδέστε τη φίσα.► Ξεβιδώστε τ ο ντουί κατά ένα τέταρτο αριστερόστροφα.► Αφαιρέστε το ντουί.► Αντικαταστήστε τον καμένο λαμπτήρα.
Για την αντικατάσταση αυτών των λαμπτήρων,
μπορείτε να επικοινωνήσετε με διανομέα
PEUGEOT ή εγκεκριμένο συνεργείο.
Πίσω φώτα
Για περισσότερες πληροφορίες σχετικά με την Αλλαγή
λαμπτήρα και ειδικά για τους τύπους λαμπτήρων,
ανατρέξτε στην αντίστοιχη ενότητα.

172
Σε περίπτωση βλάβης ακινητοποίησης
Με πόρτα χώρου αποσκευών


► Αφαιρέστε το διαφανές πλαστικό κάλυμμα με ένα κατσαβίδι.► Αλλάξτε το λαμπτήρα.► Επανατοποθετήστε το διαφανές πλαστικό κάλυμμα και πιέστε το.
Τρίτο φως φρένων
Τύπος A, W16W - 16W

– Ξεβιδώστε τα δύο παξιμάδια.– Πιέστε τις ράβδους.– Αν χρειάζεται, αποσυνδέστε τη φίσα για να αφαιρέσετε το φωτιστικό σώμα.– Αντικαταστήστε το λαμπτήρα.
Με πίσω δίφυλλη πόρτα / πόρτα χώρου
αποσκευών
1. Φώτα φρένων / φώτα θέσης.Τύπος B, P21/5W
2. Φλας.
Τύπος B, PY21W (πορτοκαλί)
3. Φώτα όπισθεν.
Τύπος Β, P21W
4. Φώτα ομίχλης.
Τύπος Β, P21W

► Από μέσα, απ οσυνδέστε την ηλεκτρική φίσα στο πίσω μέρος των φωτιστικών σωμάτων.


► Αφαιρέστε τα δύο μπουλόνια στερέωσης με το κλειδί
Torx που παρέχεται με το όχημά σας.
Για περισσότερες πληροφορίες σχετικά με το Κιτ
εργαλείων , ανατρέξτε στην αντίστοιχη ενότητα.
► Από έξω, τραβήξτε ο λόκληρο το φωτιστικό σώμα προς το μέρος σας (με πίσω δίφυλλη πόρτα) ή
προς το κέντρο του οχήματος (με πόρτα χώρου
αποσκευών ).


► Ανοίξτε τα ελάσματα και μετά τραβήξτε έξω το ντουί.► Αφαιρέστε τ ον καμένο λαμπτήρα πιέζοντάς τον ελαφρά και περιστρέφοντάς τον κατά ένα τέταρτο
αριστερόστροφα.
► Αντικαταστήστε το λαμπτήρα.
Προσέξτε να επανατοποθετήσετε σωστά τα
ελάσματα και την καλωδίωση για να
αποφευχθεί τυχόν παγίδευση της καλωδίωσης.
Μετά την αλλαγή λαμπτήρα σε πίσω φλας, ο χρόνος επαναρχικοποίησης είναι περίπου 2
λεπτά ή περισσότερο.
Φώτα πινακίδας κυκλοφορίας
Τύπος A, W5W - 5W
Με πίσω δίφυλλη πόρτα


► Ξεκουμπώστε την εσωτερική επένδυση.► Αποσυνδέστε τη φίσα μετακινώντας στο πλάι τα ελάσματα.► Ξεβιδώστε τ ο ντουί κατά 1/4 της περιστροφής αριστερόστροφα.► Αλλάξτε το λαμπτήρα.► Επανατοποθετήστε το ντουί στη θέση του και επανασυνδέστε τη φίσα.► Επανατοποθετήστε την επένδυση στη θέση της.

173
Σε περίπτωση βλάβης ακινητοποίησης
8Με πόρτα χώρου αποσκευών


► Αφαιρέστε το διαφανές πλαστικό κάλυμμα με ένα κατσαβίδι.► Αλλάξτε το λαμπτήρα.► Επανατοποθετήστε το διαφανές πλαστικό κάλυμμα και πιέστε το.
Τρίτο φως φρένων
Τύπος A, W16W - 16W

– Ξεβιδώστε τα δύο παξιμάδια.– Πιέστε τις ράβδους.– Αν χρειάζεται, αποσυνδέστε τη φίσα για να αφαιρέσετε το φωτιστικό σώμα.– Αντικαταστήστε το λαμπτήρα.
Αλλαγή ασφάλειας
Πρόσβαση στα εργαλεία






Η τσιμπίδα αφαίρεσης ασφαλειών βρίσκεται στο πίσω
μέρος του καλύμματος της ασφαλειοθήκης.
► Ξεκουμπώστε το κάλυμμα τραβώντας το επάνω αριστερά και κατόπιν δεξιά.► Αφαιρέστε εντελ ώς το κάλυμμα.
► Αφαιρέστε την τσιμπίδα από το περίβλημά της.
Αλλαγή ασφάλειας
Πριν αλλάξετε μια ασφάλεια, πρέπει:► Να προσδιορίσετε την αιτία τ ου σφάλματος και να την επιδιορθώσετε.► Να σταματήσετε όλη την κατανάλωση ρεύματος.► Να ακινητοποιήσετε το όχημα και να κλείσετε το διακόπτη του κινητήρα.► Να εντοπίσετε την καμένη ασφάλεια με τη βοήθεια των ισχυόντων πινάκων προσδιορισμού χρήσης και
διαγραμμάτων.
Για να αλλάξετε μια ασφάλεια είναι σημαντικό:
► Να χρησιμο ποιήσετε την ειδική τσιμπίδα για να βγάλετε την ασφάλεια από την υποδοχή της και να
ελέγξετε το νήμα της.
► Να αντικαθιστάτε πάντοτε την καμένη ασφάλεια με άλλη ασφάλεια αντίστοιχης έντασης (ίδιου χρώματος).
Τυχόν διαφορετική ένταση θα μπορούσε να προκαλέσει
δυσλειτουργίες - Κίνδυνος πυρκαγιάς!
Αν η βλάβη εμφανιστεί ξανά μετά από την
αντικατάσταση της ασφάλειας, ζητήστε έλεγχο του
ηλεκτρικού συστήματος του οχήματος από διανομέα
PEUGEOT ή εγκεκριμένο συνεργείο.
Μπορείτε να βρείτε τους πίνακες
προσδιορισμού χρήσης των ασφαλειών και τα
αντίστοιχα διαγράμματα από διανομέα PEUGEOT ή
εγκεκριμένο συνεργείο.
Η αντικατάσταση ασφάλειας που δεν αναφέρεται στους παρακάτω πίνακες μπορεί
να προκαλέσει σοβαρή δυσλειτουργία στο όχημά

174
Σε περίπτωση βλάβης ακινητοποίησης
Αρ. ασφάλειαςΟνομαστική
ισχύς (Α)Λειτουργίες
F19 3Μονάδα διεπαφών
ρυμουλκούμενου.
F22 3Ψηφιακή οθόνη
περιβάλλοντα
πίσω χώρου.
F23 5Γενική μονάδα
διεπαφών
ρυμουλκούμενου.
F27 5Συμπληρωματικό
σύστημα
θέρμανσης.
F29 20Ηχοσύστημα,
οθόνη αφής.
F32 15
Πρίζα 12 V (εμπρός).
F34 5Χειριστήριο
καθρέπτη.
F36 5Υποδοχή USB.
Ασφάλειες στο χώρο κινητήρα
Η ασφαλειοθήκη βρίσκεται στον χώρο κινητήρα κοντά
στη μπαταρία.
σας. Απευθυνθείτε σε διανομέα PEUGEOT ή
εγκεκριμένο συνεργείο.




Καλή Καμένη

Τσιμπίδα
Τοποθέτηση ηλεκτρικών αξεσουάρ
Το ηλεκτρικό σύστημα του οχήματός σας έχει
σχεδιαστεί για να λειτουργεί με το βασικό ή και τον
προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλο ηλεκτρικό εξοπλισμό ή
αξεσουάρ στο αυτοκίνητό σας, απευθυνθείτε σε
διανομέα PEUGEOT ή εγκεκριμένο συνεργείο.
Η PEUGEOT αποποιείται οποιασδήποτε ευθύνης σχετικά με έξοδα επισκευής του
αυτοκινήτου σας ή επιδιόρθωσης δυσλειτουργιών
που οφείλονται στην εγκατάσταση αξεσουάρ, τα
οποία δεν παρέχονται και δεν συνιστώνται από την
PEUGEOT και δεν τοποθετήθηκαν σύμφωνα με τις
οδηγίες της, ιδίως όταν η συνολική κατανάλωση
όλου του συνδεδεμένου πρόσθετου εξοπλισμού
υπερβαίνει τα 10 μιλιαμπέρ.
Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση κοτσαδόρου ή εξοπλισμό τύπου
TAXI, απευθυνθείτε σε διανομέα PEUGEOT.
Ασφάλειες στο ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του ταμπλό
(στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
► Ξεκουμπώστε το κάλυμμα τραβώντας το επάνω αριστερά και κατόπιν δεξιά.
Οι ασφάλειες που περιγράφονται παρακάτω διαφέρουν
ανάλογα με τον εξοπλισμό του οχήματός σας.


Αρ.
ασφάλειας Ονομαστική
ισχύς (Α)Λειτουργίες
F1 10Ασύρματος
φορτιστής
smartphone,
εσωτερικός
ηλεκτροχρωματικός
καθρέπτης.
F4 15Κόρνα.
F6 20Αντλία
συστήματος
πλύσης
παρ-μπρίζ.
F7 10
Πρίζα 12 V (πίσω).
F1030Μονάδα
ηλεκτρικών
ασφαλειών.
F13 10Χειριστήρια
συστήματος
τηλεματικής και
ραδιοφώνου.
F14 5Συναγερμός,
ένδειξη
υπερφόρτωσης,
προηγμένη
μονάδα
τηλεματικής.
