2020 Peugeot Boxer Brukerhåndbok (in Norwegian)

135
Spesielle detaljer
10Dobbelt førerhus
Det dobbelte førerhuset, tilgjengelig på varebilversjoner,
består av et benkesete,
setebelter, et oppbevaringsrom
og sidevinduer.
Den/det er adskilt fra lasteområdet med en
med en solid skillevegg som gir deg komfort og
sikkerhet.
Benkesete bak

Dette ergonomiske benkesetet består av fire
plasser.
Oppbevaringsboks

Det er en oppbevaringsboks under benkesetet.
Fra kabinen vippes seteputen fremover for å få
tilgang til boksen.
Seteputen til benkesetet må ikke vippes
frem under transport.
Man må ikke feste gjenstander til
festestrukturen i kabinen.
Man må ikke overstige antallet personer som
kan transporteres, og som står oppført på
registreringen.
Lasterommet bak er utelukkende
beregnet på varetransport.
Vi anbefaler at du plasserer tunge varer eller
gjenstander så langt fremme i lasterommet
som mulig (mot førerhuset) og å feste det
med stroppene ved hjelp av krokene i gulvet.
Barneseter
Installer ikke barneseter, seteputer eller
babyseter på de bakre plassene i
kupéen.
Chassis med førerhus /
lastebil
Versjonene chassis med førerhus og lastebil er utstyrt
med førerhus, fast lasteplan og
spesifikke baklykter.
Disse versjonene er også tilgjengelige med
annet utstyr:
– dobbelt førerhus– tippvogn
Du finner mer informasjon om alt utstyret
i avsnittene om disse funksjonene.
Skifte av pære
Du finner mer informasjon om typer
lyspærer i avsnittet om dette.

136
Spesielle detaljer

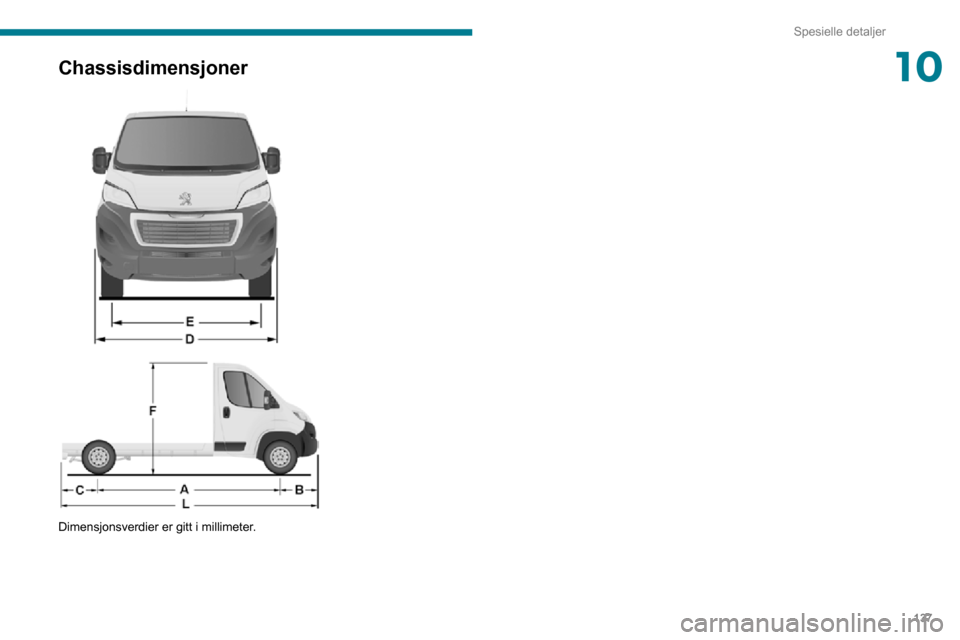

Chassisdimensjoner



Dimensjonsverdier er gitt i millimeter.

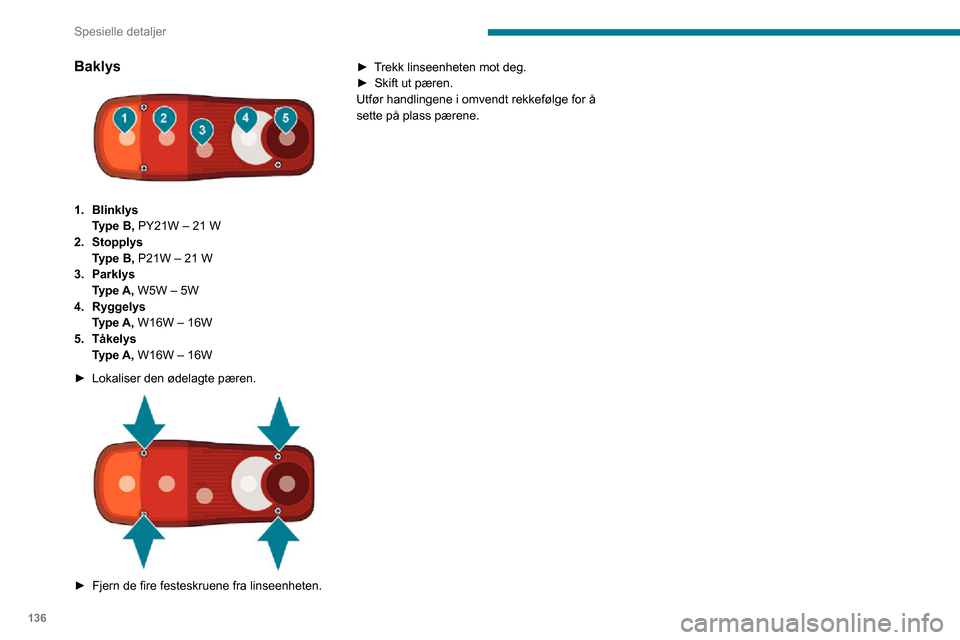

Baklys

1. Blinklys
Type B, PY21W – 21 W
2. Stopplys
Type B, P21W – 21 W
3. Parklys
Type A, W5W – 5W
4. Ryggelys
Type A, W16W – 16W
5. Tåkelys
Type A, W16W – 16W
► Lokaliser den ødelagte pæren.

► Fjern de fire festeskruene fra linseenheten.
► Trekk linseenheten mot deg.► Skift ut pæren.Utfør handlingene i omvendt rekkefølge for å
sette på plass pærene.

137
Spesielle detaljer
10Chassisdimensjoner


Dimensjonsverdier er gitt i millimeter.

138
Spesielle detaljer

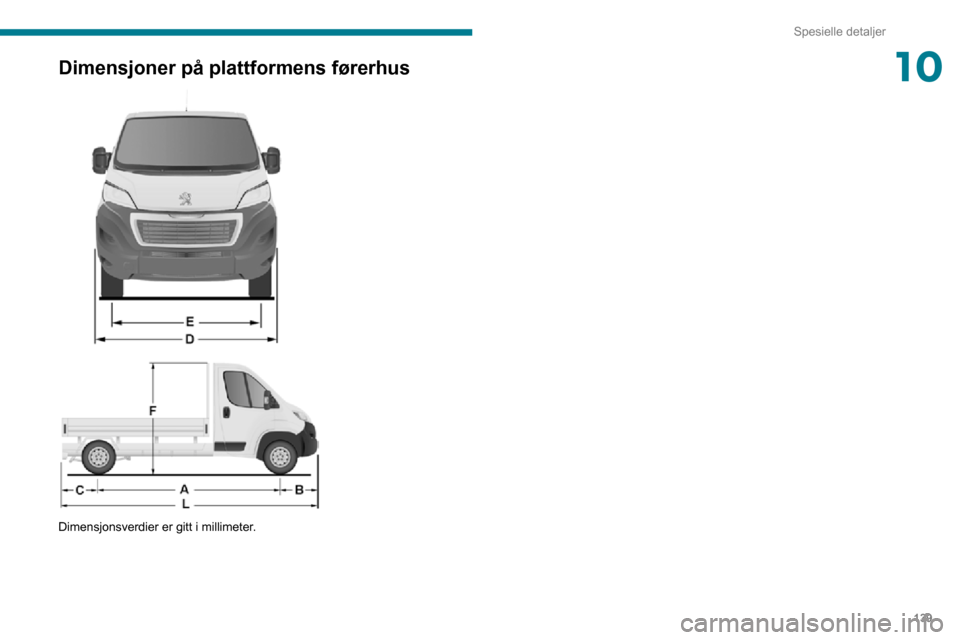

Dimensjoner på plattformens førerhus



Dimensjonsverdier er gitt i millimeter.

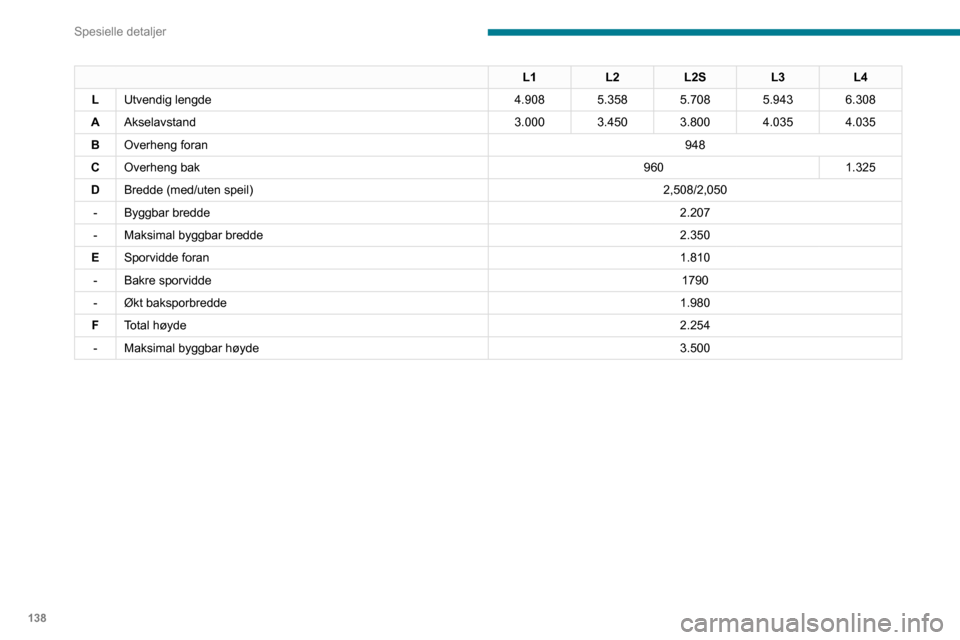

L1 L2L2S L3L4
L Utvendig lengde 4.9085.3585.7085.9436.308
A Akselavstand 3.0003.4503.8004.0354.035
B Overheng foran 948
C Overheng bak 9601.325
D Bredde (med/uten speil) 2,508/2,050
- Byggbar bredde 2.207
- Maksimal byggbar bredde 2.350
E Sporvidde foran 1.810
- Bakre sporvidde 1790
- Økt baksporbredde 1.980
F Total høyde 2.254
- Maksimal byggbar høyde 3.500

139
Spesielle detaljer
10Dimensjoner på plattformens førerhus


Dimensjonsverdier er gitt i millimeter.

140
Spesielle detaljer
Benkesete bak

Dette ergonomiske benkesetet består av fire
plasser.

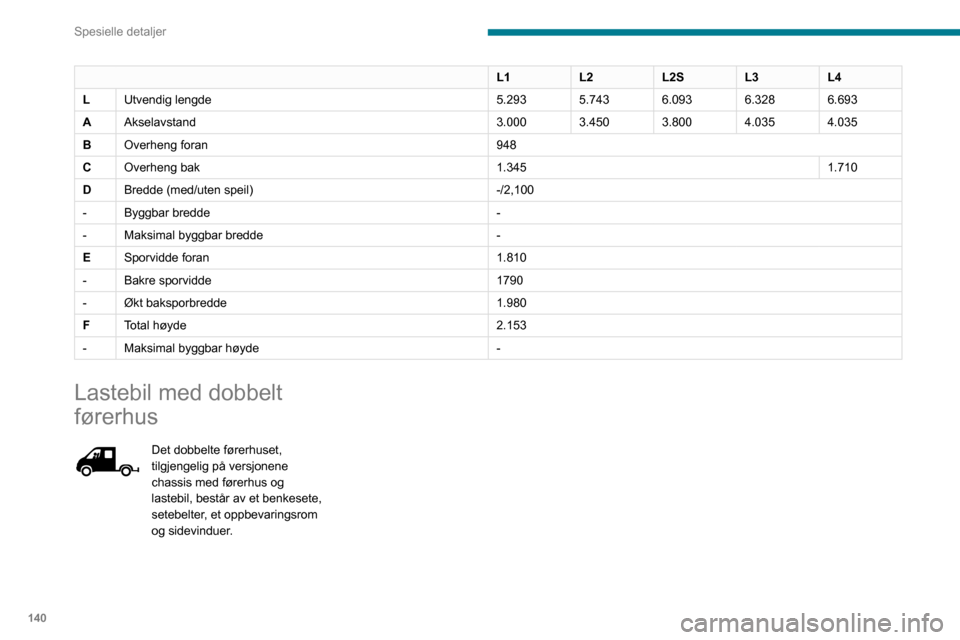

L1L2L2SL3L4
L Utvendig lengde 5.2935.7436.0936.3286.693
A Akselavstand 3.0003.4503.8004.0354.035
B Overheng foran 948
C Overheng bak 1.3451.710
D Bredde (med/uten speil) -/2,100
- Byggbar bredde -
- Maksimal byggbar bredde -
E Sporvidde foran 1.810
- Bakre sporvidde 1790
- Økt baksporbredde 1.980
F Total høyde 2.153
- Maksimal byggbar høyde -
Lastebil med dobbelt
førerhus
Det dobbelte førerhuset, tilgjengelig på versjonene
chassis med førerhus og
lastebil, består av et benkesete,
setebelter, et oppbevaringsrom
og sidevinduer.

141
Spesielle detaljer
10Benkesete bak

Dette ergonomiske benkesetet består av fire
plasser.
Oppbevaringsboks

Det er en oppbevaringsboks under benkesetet.
Vipp seteputen fremover for å få tilgang til den.
Seteputen til benkesetet må ikke vippes
frem under transport.
Man må ikke feste gjenstander til
festestrukturen i kabinen.
Man må ikke overstige antallet personer som
kan transporteres, og som står oppført på
registreringen.
Barneseter
Installer ikke barneseter, seteputer eller
babyseter på de bakre plassene i
kupéen.

142
Spesielle detaljer

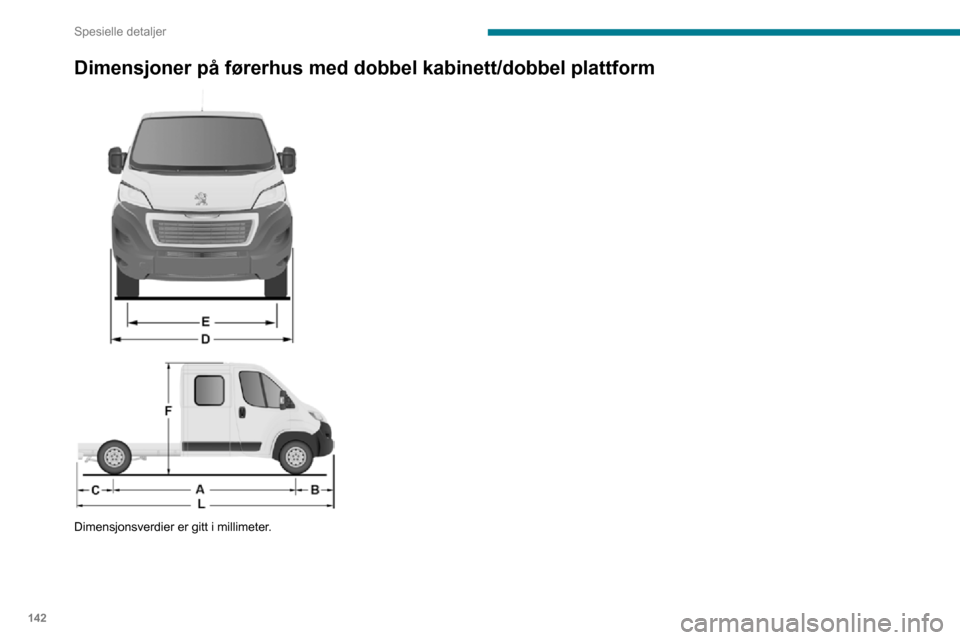

Dimensjoner på førerhus med dobbel kabinett/dobbel plattform



Dimensjonsverdier er gitt i millimeter.
