2020 Peugeot Boxer Brukerhåndbok (in Norwegian)

127
Tekniske spesifikasjoner
9Varebil
DimensjonerBetegnelserGVWTilhenger uten bremsMaksimalt tillatt kuletrykk
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**

128

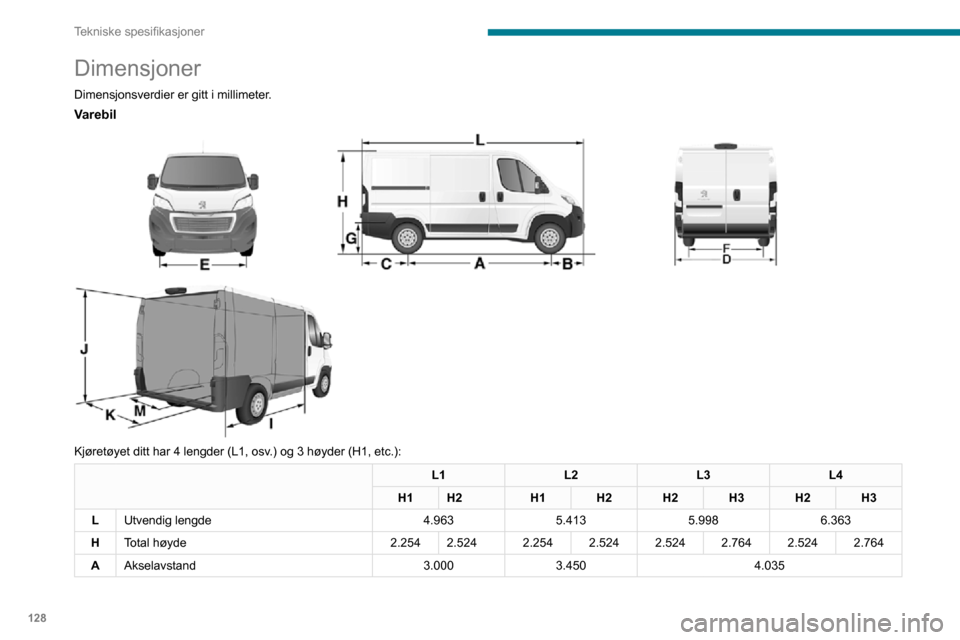

Tekniske spesifikasjoner
Dimensjoner
Dimensjonsverdier er gitt i millimeter.
Varebil



Kjøretøyet ditt har 4 lengder (L1, osv.) og 3 høyder (H1, etc.):
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Utvendig lengde 4.9635.4135.9986.363
H Total høyde 2.2542.524 2.2542.5242.5242.7642.5242.764
A Akselavstand 3.0003.450 4.035

129

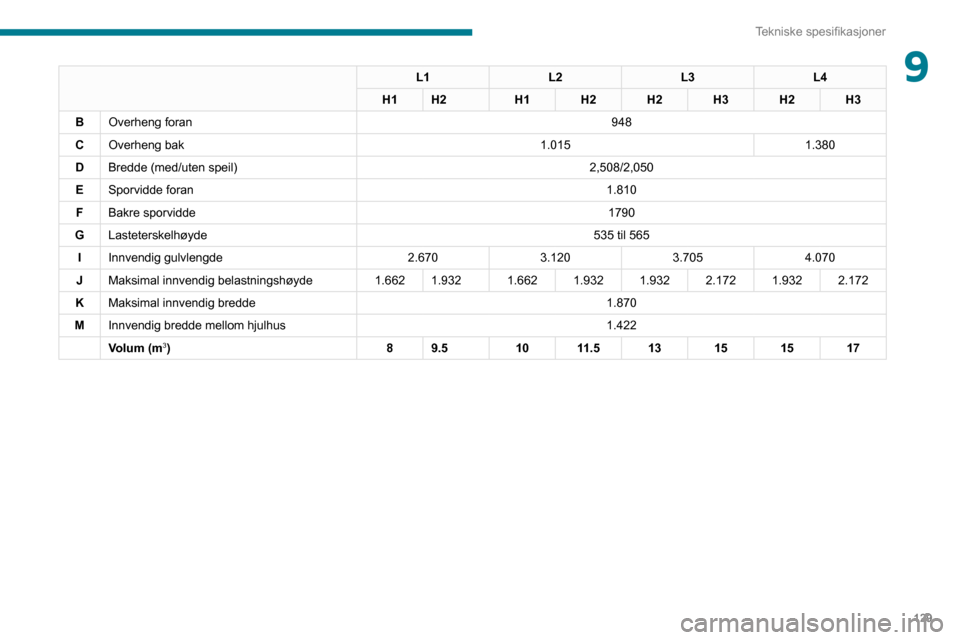

Tekniske spesifikasjoner
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
B Overheng foran 948
C Overheng bak 1.0151.380
D Bredde (med/uten speil) 2,508/2,050
E Sporvidde foran 1.810
F Bakre sporvidde 1790
G Lasteterskelhøyde 535 til 565
I Innvendig gulvlengde 2.6703.1203.7054.070
J Maksimal innvendig belastningshøyde 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maksimal innvendig bredde 1.870
M Innvendig bredde mellom hjulhus 1.422
Volum (m
3) 89.5 1011.5 13151517

130

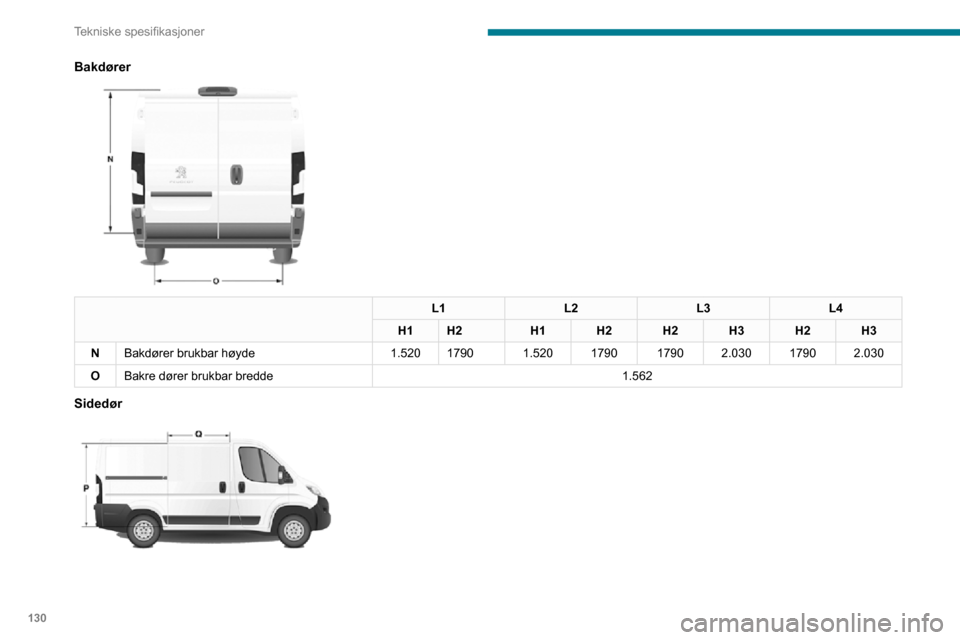

Tekniske spesifikasjoner
L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Høyde på skyvedørene 1.4851.755 1.4851.755 1.755
Q Bredden på skyve sidedøren 1.0751250
Kombi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Bakdører

L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Bakdører brukbar høyde 1.5201790 1.5201790 17902.030 17902.030
O Bakre dører brukbar bredde 1.562
Sidedør

131
Tekniske spesifikasjoner
9L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Høyde på skyvedørene 1.4851.755 1.4851.755 1.755
Q Bredden på skyve sidedøren 1.0751250
Kombi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

132
Tekniske spesifikasjoner
Under panseret

A
Opprinnelig lakk
Farge
Kode
Lakk
B.
UTELUKKENDE FOR BRUK AV
STARTKABLER.
C
FARE
AUTOMATISK START AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR PANSERET ER
ÅPENT.
D

,GHQWL

133
Tekniske spesifikasjoner
9Under panseret

A
Opprinnelig lakk
Farge
Kode
Lakk
B.
UTELUKKENDE FOR BRUK AV
STARTKABLER.
C
FARE
AUTOMATISK START AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR PANSERET ER
ÅPENT.
D


1 - NB
ORIGINALE SMØREMIDLER OG VÆSKER
MotoroljeGirkasse
Radiator Bremsing
Vindusspyler Servostyring
SE BILENS BRUK
BESKYTTELSE FOR
ØYNENE
2 - SIKKERHET
Bruk av originale reservedeler, væsker
og smøremidler, samt overhold av
vedlikeholdsplanene vil over tid garantere for
bilens pålitelighet og sikkerhet.
3 - FARE
HOLDES
UNNA
FLAMMER MÅ IKKE
RØRES
IKKE ÅPNE
DEKSELET
NÅR
MOTOREN
ER VARM
KAN STARTE AUTOMATISK
SELV OM MOTOREN ER AV GASS
MED HØYT
TRYKK.
MÅ IKKE
ÅPNES
AUTOMATISK START
AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR
PANSERET ER ÅPENT. HØY
SPENNING

134

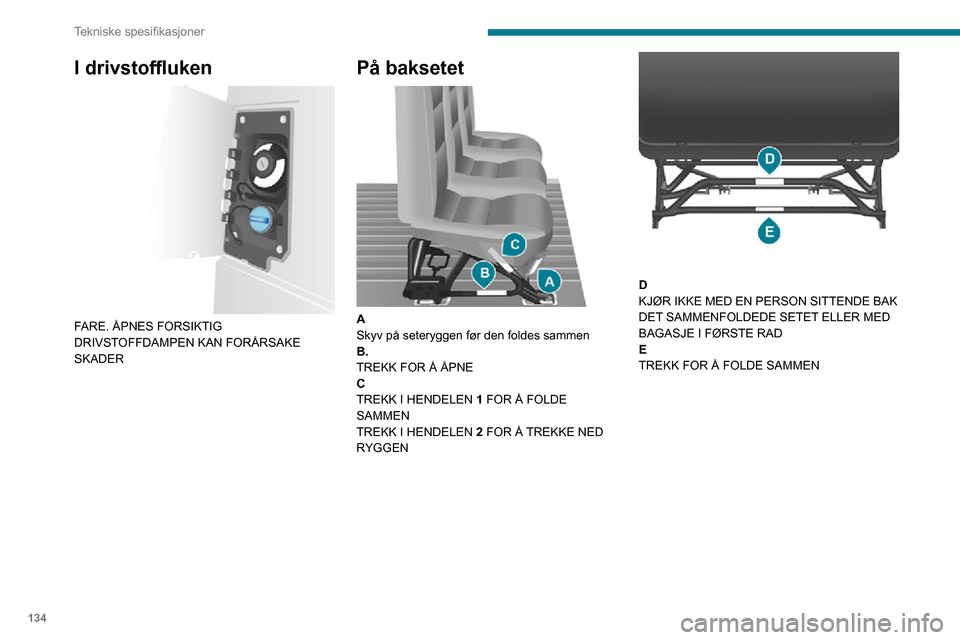

Tekniske spesifikasjoner
I drivstoffluken

FARE. ÅPNES FORSIKTIG
DRIVSTOFFDAMPEN KAN FORÅRSAKE
SKADER
På baksetet

A
Skyv på seteryggen før den foldes sammen
B.
TREKK FOR Å ÅPNE
C
TREKK I HENDELEN 1 FOR Å FOLDE
SAMMEN
TREKK I HENDELEN 2 FOR Å TREKKE NED
RYGGEN


D
KJØR IKKE MED EN PERSON SITTENDE BAK
DET SAMMENFOLDEDE SETET ELLER MED
BAGASJE I FØRSTE RAD
E
TREKK FOR Å FOLDE SAMMEN
