2020 Peugeot 508 Manual do proprietário (in Portuguese)

199
Em caso de avaria

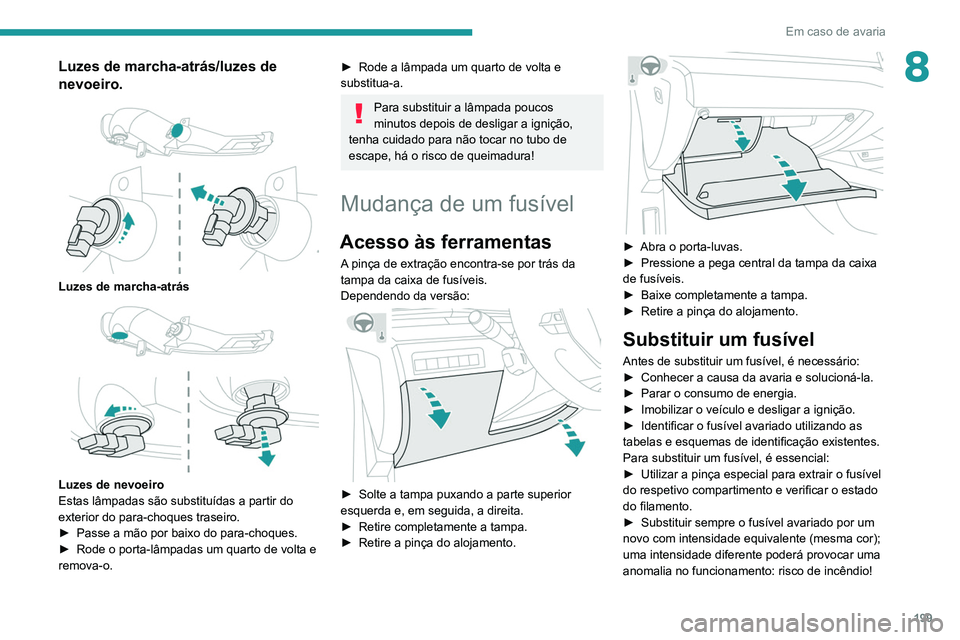

8Luzes de marcha-atrás/luzes de
nevoeiro.


Luzes de marcha-atrás

Luzes de nevoeiro
Estas lâmpadas são substituídas a partir do
exterior do para-choques traseiro.
►
Passe a mão por baixo do para-choques.
►


Rode o porta-lâmpadas um quarto de volta e
remova-o.
► Rode a lâmpada um quarto de volta e
substitua-a.
Para substituir a lâmpada poucos
minutos depois de desligar a ignição,
tenha cuidado para não tocar no tubo de
escape, há o risco de queimadura!
Mudança de um fusível
Acesso às ferramentas
A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
Dependendo da versão:


► Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
►

Retire completamente a tampa.
►


Retire a pinça do alojamento.

► Abra o porta-luvas.
► Pressione a pega central da tampa da caixa
de fusíveis.
►

Baixe completamente a tampa.
►


Retire a pinça do alojamento.
Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da avaria e solucioná-la.
►

Parar o consumo de energia.
►


Imobilizar o veículo e desligar a ignição.
►


Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►


Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
►


Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente poderá provocar uma
anomalia no funcionamento: risco de incêndio!

200
Em caso de avaria
Tabelas de fusíveis
Caixa 1

Fusível n.°Intensidade (A) Funções
F1 10 ARetrovisores “eletrocromáticos”.
F3 5 ALâmpadas traseiras 3D adaptativas.
F4 15 ABuzina.
F5 20 ABomba do lava-vidros traseiro (SW).
F6 20 ABomba de lavagem do para-brisas.
F7 10 APortas USB traseiras.
F8 20 ALimpa-vidros traseiro (SW).
F10 30 AFecho centralizado.
F 11 30 ATrancamento/ destrancamento da porta da mala.
F14 5 AChamadas de emergência e de assistência - unidade de controlo do a\
larme.
F24 5 AAmplificador Hi-Fi.
F27 5 ASirene do alarme.

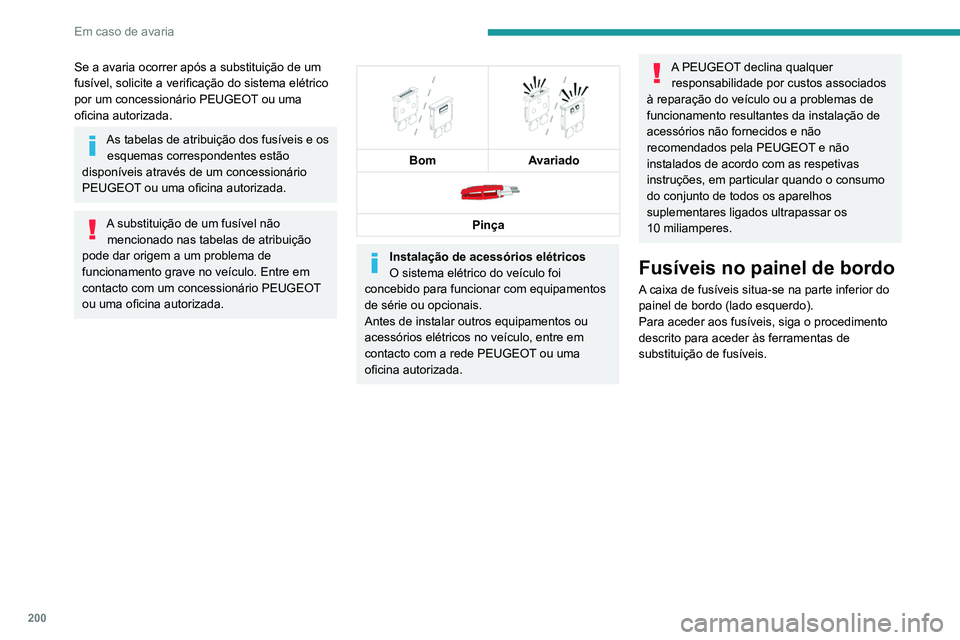

Se a avaria ocorrer após a substituição de um
fusível, solicite a verificação do sistema elétrico
por um concessionário PEUGEOT ou uma
oficina autorizada.
As tabelas de atribuição dos fusíveis e os
esquemas correspondentes estão
disponíveis através de um concessionário
PEUGEOT ou uma oficina autorizada.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a um problema de
funcionamento grave no veículo. Entre em
contacto com um concessionário PEUGEOT
ou uma oficina autorizada.


Bom
Avariado

Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com equipamentos
de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com a rede PEUGEOT ou uma
oficina autorizada.
A PEUGEOT declina qualquer responsabilidade por custos associados
à reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e não
instalados de acordo com as respetivas
instruções, em particular quando o consumo
do conjunto de todos os aparelhos
suplementares ligados ultrapassar os
10

miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis situa-se na parte inferior do
painel de bordo (lado esquerdo).
Para aceder aos fusíveis, siga o procedimento
descrito para aceder às ferramentas de
substituição de fusíveis.

201
Em caso de avaria
8Tabelas de fusíveis
Caixa 1

Fusível n.°Intensidade (A) Funções
F1 10 ARetrovisores “eletrocromáticos”.
F3 5 ALâmpadas traseiras 3D adaptativas.
F4 15 ABuzina.
F5 20 ABomba do lava-vidros traseiro (SW).
F6 20 ABomba de lavagem do para-brisas.
F7 10 APortas USB traseiras.
F8 20 ALimpa-vidros traseiro (SW).
F10 30 AFecho centralizado.
F 11 30 ATrancamento/ destrancamento da porta da mala.
F14 5 AChamadas de emergência e de assistência - unidade de controlo do a\
larme.
F24 5 AAmplificador Hi-Fi.
F27 5 ASirene do alarme.

202
Em caso de avaria
Fusível n.°Intensidade (A) Funções
F29 20 ASistema de áudio com ecrã tátil.
F31 15 ATomada de 12
V traseira.
F32 15 AIsqueiro/tomada frontal de 12 V.
Caixa 2


Fusível n.° Intensidade (A) Funções
F2 10ARetrovisores exteriores aquecidos.
F3 40 AElevadores dos vidros dianteiros de impulso.
F4 15 APainel de comandos da porta do condutor - memorização dos bancos e\
létricos.
F5 40 AElevadores dos vidros traseiros de impulso.
F6 15 ATomada de 12
V na mala.
F7 30 ABancos aquecidos.
F10 20 ACaixa do engate de reboque.
F12 25 AAmplificador Hi-Fi.

203
Em caso de avaria
8Caixa de fusíveis do habitáculo

Fusível n.°Intensidade (A) Funções
F36 30 ATeto de abrir panorâmico.
F37 30 ACortina do teto panorâmico.
F38 30 ABancos elétricos.
F39 30 AUnidade da porta da bagageira motorizada.
F40 25 AAquecimento adicional.
Caixa do engate de reboque


Fusível n.° Intensidade (A) Funções
F36 20 ALuzes de travagem - luzes de marcha-atrás (reboque).
F37 20 ALuzes de presença - indicadores de mudança de direção (rebo\
que).
F38 20 AIluminação interior (caravana).
F40 2 ASinal sonoro (reboque).

204
Em caso de avaria
Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
Estas baterias contêm substâncias
nocivas (ácido sulfúrico e chumbo).
Devem ser eliminadas de acordo com os
regulamentos e não devem, em caso algum,
ser eliminadas em conjunto com o lixo
doméstico.
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Aceder aos fusíveis

► Liberte os dois fechos A.
► Retire a tampa.
►

Substitua o fusível.
►


Após a intervenção, feche cuidadosamente
a tampa e, em seguida, prenda os dois fechos
A

para garantir o isolamento adequado da caixa
de fusíveis.
Tabelas de fusíveis

Fusível n.° Intensidade (A) Funções
F5 50 AIndicadores de mudança de direção do lado direito - luzes de pr\
esença dianteiras do lado
direito - luzes de travagem do lado direito - luzes de marcha-atrás d\
o lado esquerdo -
luzes de nevoeiro do lado direito.
F16 20 ALuzes diurnas.

205
Em caso de avaria
8Fusível n.°Intensidade (A) Funções
F18 10 ALuz de estrada direita.
F19 10 ALuz de estrada esquerda.
F24 40 ACaixa do engate de reboque.
F27 25 ALuz de cruzamento do lado direito - luzes de marcha-atrás do lado dir\
eito - luzes de
nevoeiro do lado esquerdo - luzes de presença traseiras do lado esque\
rdo - Terceira luz
de travagem.
F29 40 ALimpa-vidros.
F32 80 ALuz de cruzamento esquerda - luzes orientáveis estáticas - luzes l\
aterais de mudança
de direção - Indicadores de mudança de direção do lado es\
querdo - luzes de presença
dianteiras do lado esquerdo e luzes de presença traseiras do lado dir\
eito - luzes de
travagem do lado esquerdo - luzes da chapa de matrícula.
Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
Estas baterias contêm substâncias
nocivas (ácido sulfúrico e chumbo).
Devem ser eliminadas de acordo com os
regulamentos e não devem, em caso algum,
ser eliminadas em conjunto com o lixo
doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os seus olhos e a sua cara.
Qualquer operação na bateria deve ser
efetuada num local ventilado e afastado de
chamas descobertas ou de fontes de faíscas,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Acesso à bateria
A bateria encontra-se sob o capô.

Para aceder ao terminal (+):
► Abra o capô ativando o manípulo interno e
depois o fecho de segurança externo.
►

Levante o capô.
(+)

Terminal positivo.

206
Em caso de avaria

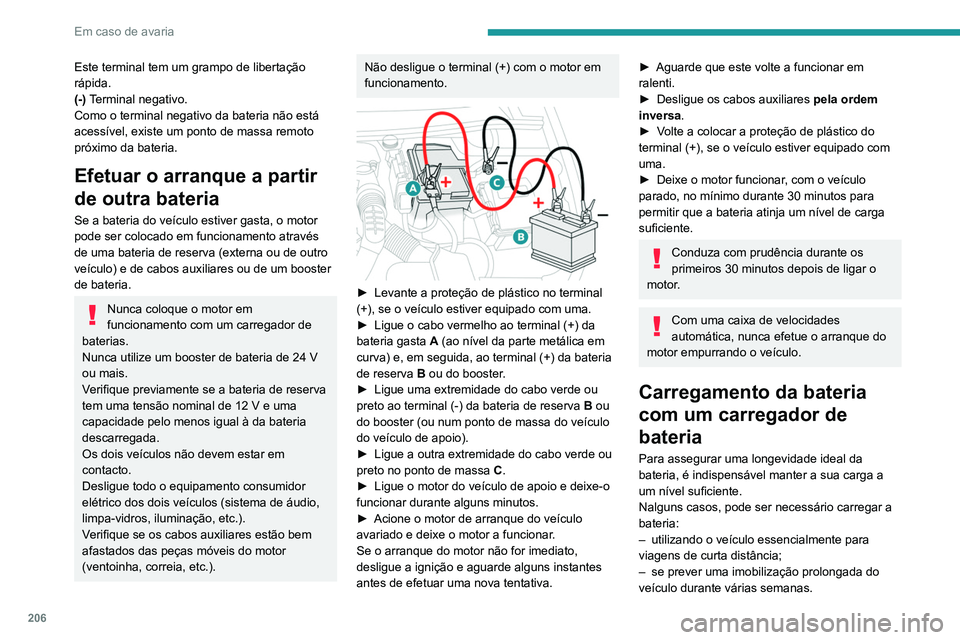

Este terminal tem um grampo de libertação
rápida.
(-) Terminal negativo.
Como o terminal negativo da bateria não está
acessível, existe um ponto de massa remoto
próximo da bateria.
Efetuar o arranque a partir
de outra bateria
Se a bateria do veículo estiver gasta, o motor
pode ser colocado em funcionamento através
de uma bateria de reserva (externa ou de outro
veículo) e de cabos auxiliares ou de um booster
de bateria.
Nunca coloque o motor em
funcionamento com um carregador de
baterias.
Nunca utilize um booster de bateria de 24 V
ou mais.
Verifique previamente se a bateria de reserva
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todo o equipamento consumidor
elétrico dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Verifique se os cabos auxiliares estão bem
afastados das peças móveis do motor
(ventoinha, correia, etc.).
Não desligue o terminal (+) com o motor em
funcionamento.


► Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►

Ligue o cabo vermelho ao terminal (+) da
bateria gasta


A
(ao nível da parte metálica em
curva) e, em seguida, ao terminal (+) da bateria
de reserva
B ou do booster.
►

Ligue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reserva


B
ou
do booster (ou num ponto de massa do veículo
do veículo de apoio).
►

Ligue a outra extremidade do cabo verde ou
preto no ponto de massa


C
.
►

Ligue o motor do veículo de apoio e deixe-o
funcionar durante alguns minutos.
►


Acione o motor de arranque do veículo
avariado e deixe o motor a funcionar

.
Se o arranque do motor não for imediato,
desligue a ignição e aguarde alguns instantes
antes de efetuar uma nova tentativa.
► Aguarde que este volte a funcionar em
ralenti.
►

Desligue os cabos auxiliares pela ordem
inversa

.
►

V
olte a colocar a proteção de plástico do
terminal (+), se o veículo estiver equipado com
uma.
►

Deixe o motor funcionar
, com o veículo
parado, no mínimo durante 30 minutos para
permitir que a bateria atinja um nível de carga
suficiente.
Conduza com prudência durante os
primeiros 30 minutos depois de ligar o
motor.
Com uma caixa de velocidades
automática, nunca efetue o arranque do
motor empurrando o veículo.
Carregamento da bateria
com um carregador de
bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria:
–

utilizando o veículo essencialmente para
viagens de curta distância;
–


se prever uma imobilização prolongada do
veículo durante várias semanas.
