Pleie av bilen239
Ryggelys
6. Sett lyspæresokkelen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.
Sports Tourer, Country Tourer
Lysenhet i karosseriet
1. Åpne dekslene med skrutrekker. Skru løs og ta ut begge skruene.
2. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
3. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.

240Pleie av bilen
4. Løsne lyspæren fra lyspæresok‐kelen, og skift lyspære for blink‐
lyset.
5. Fest pæresokkelen i lysenheten.
6. Fest lysenheten på bilens karos‐ seri og stram skruene. Lukk deks‐lene.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ikke ledningen trekkes
av.

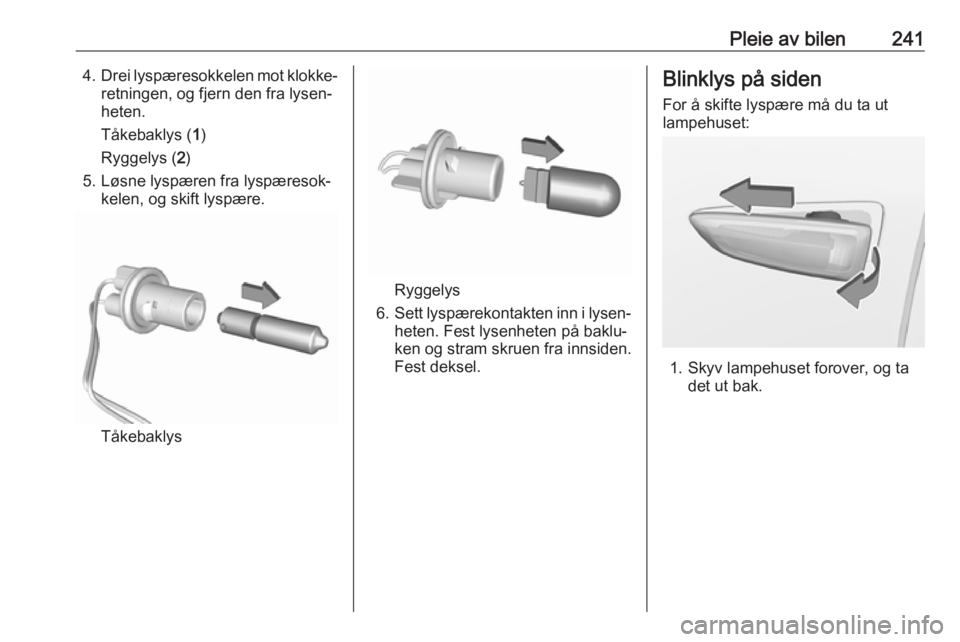

Pleie av bilen2414.Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys
Ryggelys
6. Sett lyspærekontakten inn i lysen‐
heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampehuset forover, og ta det ut bak.

242Pleie av bilen
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Få skiftet følgende lyspærer i et verk‐ sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningenElektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den
defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

Pleie av bilen243SikringstrekkerDet kan være plassert en sikrings‐trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.

244Pleie av bilenNr.Strømkrets1–2–3ABS4–5–6Bakluke7Tåkebaklys / tåkelys foran8Minnemodul9Oppvarmet frontrute10Hoftestøtte i sete11DC / DC batteri12Oppvarmet bakrute13Oppvarmet speil14–15–16Visker foran17Elektrisk sete, passasjersideNr.Strømkrets18Solgardin19Elektrisk sete, førerside20–21Soltak22Bakre visker / Kollisjonspute23Adaptivt frontlys24–25–26Girelektronikk27Tenning / Instrumentpanel28–29Kamera bak / Luftventil30Feilfunksjonslampe / Tilhenger31–32Kamera33Setevarme, foran34Setevarme, bak

Pleie av bilen245Nr.Strømkrets35Demping / Firehjulsdrift36Drivstoffsystem37–38–39–40Rattlås41–42–43Oppvarmet ratt44Lyshøydejustering45–46Motorelektronikk47–48DC/DC-omformer/Luftventil/E-
forsterkning49Kontrollmodul for bakdører50–51–Nr.Strømkrets52–53–54–55–56Startmotor57–58–59Venstre hovedlys (LED)60Kjølevifte61–62–63–64–65Klimakontroll66–67–68–Nr.Strømkrets69Høyre fjernlys (halogen) / Høyre
hovedlys (LED)70Venstre fjernlys (halogen)71–72Startmotor73–74Girelektronikk75Motorelektronikk76Eksosreduksjonssystem77–78Horn79Spylersystem80–81Motorelektronikk82–83Tenningscoil84Tenningscoil85Drivverk

246Pleie av bilenNr.Strømkrets86–87Dieseloljeoppvarming88Luftspjeld89–90–91–92Etterkokepumpe93Elektronisk nøkkel94–95Kjølevæskepumpe96Dieseloljeoppvarming97–98–99Kjølevæskepumpe
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet.
Løsne dekselet på siden og fjern
dette.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet og ta vekk
dekselet.
