2020 OPEL GRANDLAND X Manuale di uso e manutenzione (in Italian)

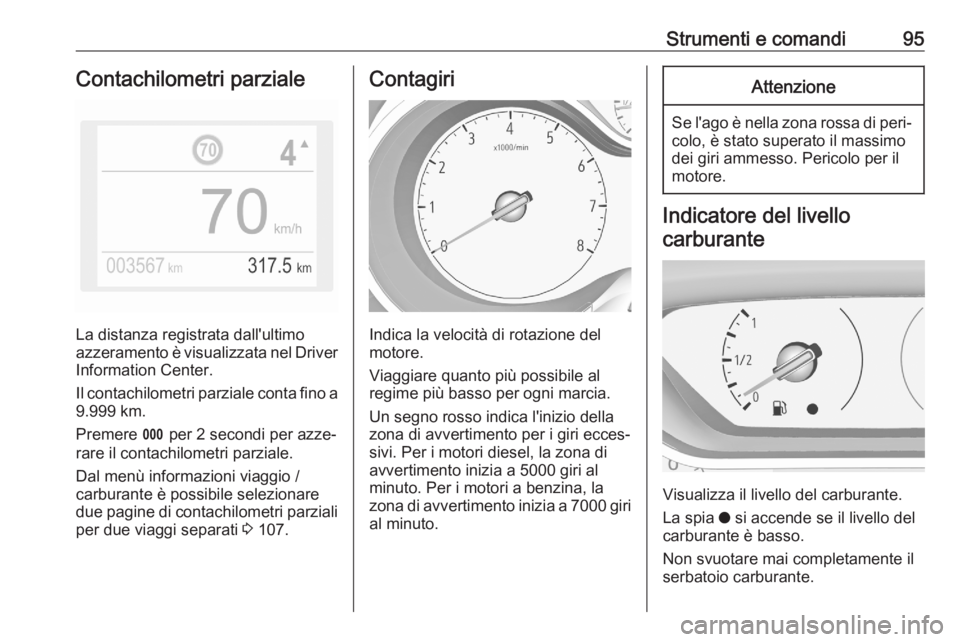

Strumenti e comandi95Contachilometri parziale
La distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.
Il contachilometri parziale conta fino a
9.999 km.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Dal menù informazioni viaggio /
carburante è possibile selezionare due pagine di contachilometri parziali
per due viaggi separati 3 107.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Un segno rosso indica l'inizio della
zona di avvertimento per i giri ecces‐
sivi. Per i motori diesel, la zona di
avvertimento inizia a 5000 giri al
minuto. Per i motori a benzina, la
zona di avvertimento inizia a 7000 giri
al minuto.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante.
La spia o si accende se il livello del
carburante è basso.
Non svuotare mai completamente il serbatoio carburante.

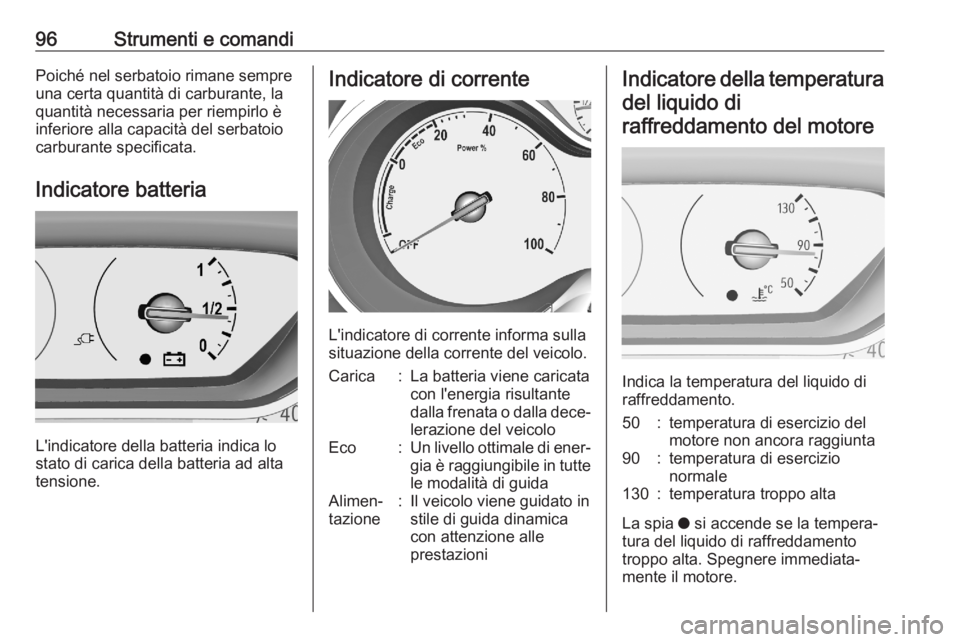

96Strumenti e comandiPoiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore batteria
L'indicatore della batteria indica lo
stato di carica della batteria ad alta
tensione.
Indicatore di corrente
L'indicatore di corrente informa sulla
situazione della corrente del veicolo.
Carica:La batteria viene caricata
con l'energia risultante
dalla frenata o dalla dece‐
lerazione del veicoloEco:Un livello ottimale di ener‐
gia è raggiungibile in tutte le modalità di guidaAlimen‐
tazione:Il veicolo viene guidato in
stile di guida dinamica
con attenzione alle
prestazioniIndicatore della temperatura
del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta
La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.

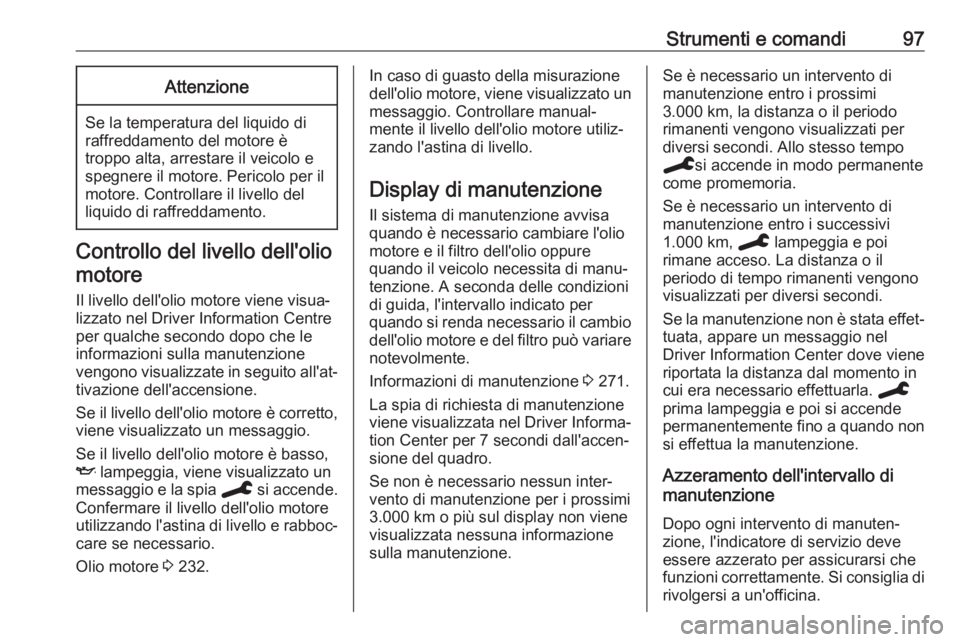

Strumenti e comandi97Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Se il livello dell'olio motore è corretto,
viene visualizzato un messaggio.
Se il livello dell'olio motore è basso,
I lampeggia, viene visualizzato un
messaggio e la spia C si accende.
Confermare il livello dell'olio motore
utilizzando l'astina di livello e rabboc‐ care se necessario.
Olio motore 3 232.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato un
messaggio. Controllare manual‐
mente il livello dell'olio motore utiliz‐
zando l'astina di livello.
Display di manutenzioneIl sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 271.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per 7 secondi dall'accen‐ sione del quadro.
Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.Se è necessario un intervento di
manutenzione entro i prossimi
3.000 km, la distanza o il periodo
rimanenti vengono visualizzati per
diversi secondi. Allo stesso tempo
C si accende in modo permanente
come promemoria.
Se è necessario un intervento di
manutenzione entro i successivi
1.000 km, C lampeggia e poi
rimane acceso. La distanza o il
periodo di tempo rimanenti vengono
visualizzati per diversi secondi.
Se la manutenzione non è stata effet‐ tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. C
prima lampeggia e poi si accende
permanentemente fino a quando non
si effettua la manutenzione.
Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.

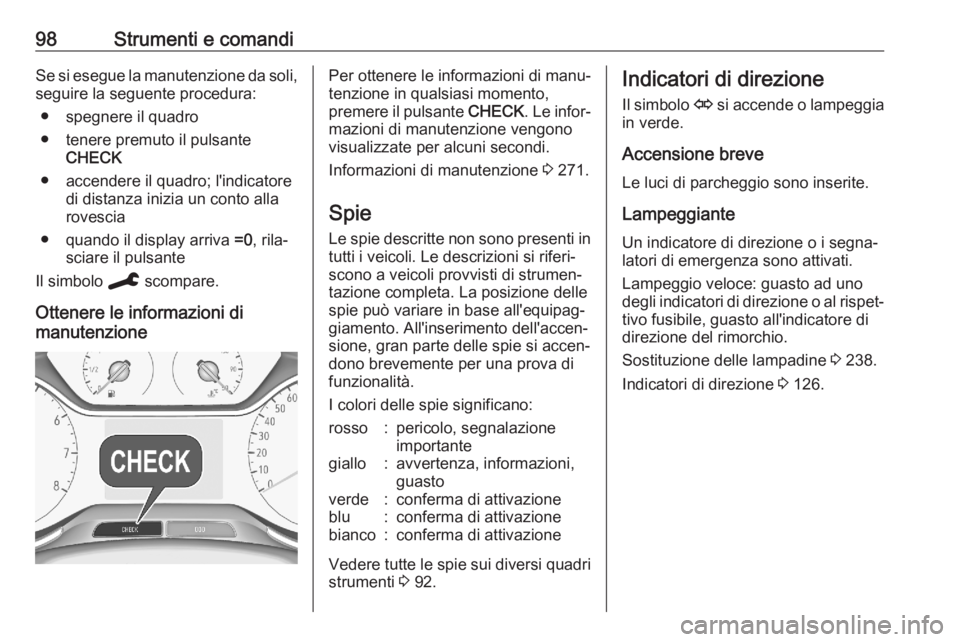

98Strumenti e comandiSe si esegue la manutenzione da soli,seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
Il simbolo C scompare.
Ottenere le informazioni di
manutenzionePer ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante CHECK. Le infor‐
mazioni di manutenzione vengono
visualizzate per alcuni secondi.
Informazioni di manutenzione 3 271.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 92.
Indicatori di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 238.
Indicatori di direzione 3 126.

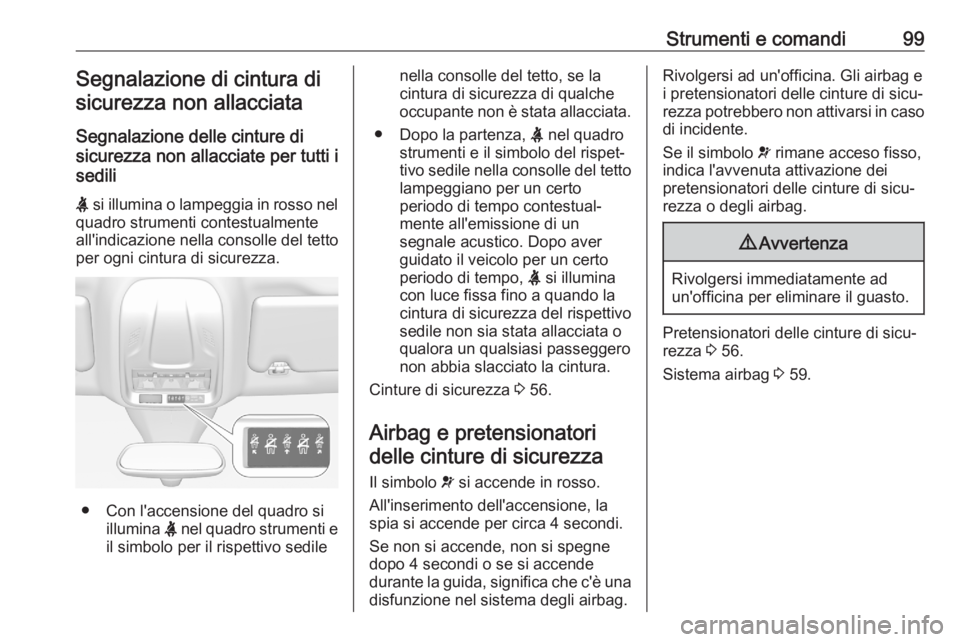

Strumenti e comandi99Segnalazione di cintura disicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.
● Con l'accensione del quadro si
illumina X nel quadro strumenti e
il simbolo per il rispettivo sedile
nella consolle del tetto, se la
cintura di sicurezza di qualche
occupante non è stata allacciata.
● Dopo la partenza, X nel quadro
strumenti e il simbolo del rispet‐
tivo sedile nella consolle del tetto lampeggiano per un certo
periodo di tempo contestual‐
mente all'emissione di un
segnale acustico. Dopo aver guidato il veicolo per un certo
periodo di tempo, X si illumina
con luce fissa fino a quando la
cintura di sicurezza del rispettivo
sedile non sia stata allacciata o
qualora un qualsiasi passeggero
non abbia slacciato la cintura.
Cinture di sicurezza 3 56.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o se si accende
durante la guida, significa che c'è una
disfunzione nel sistema degli airbag.Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 56.
Sistema airbag 3 59.

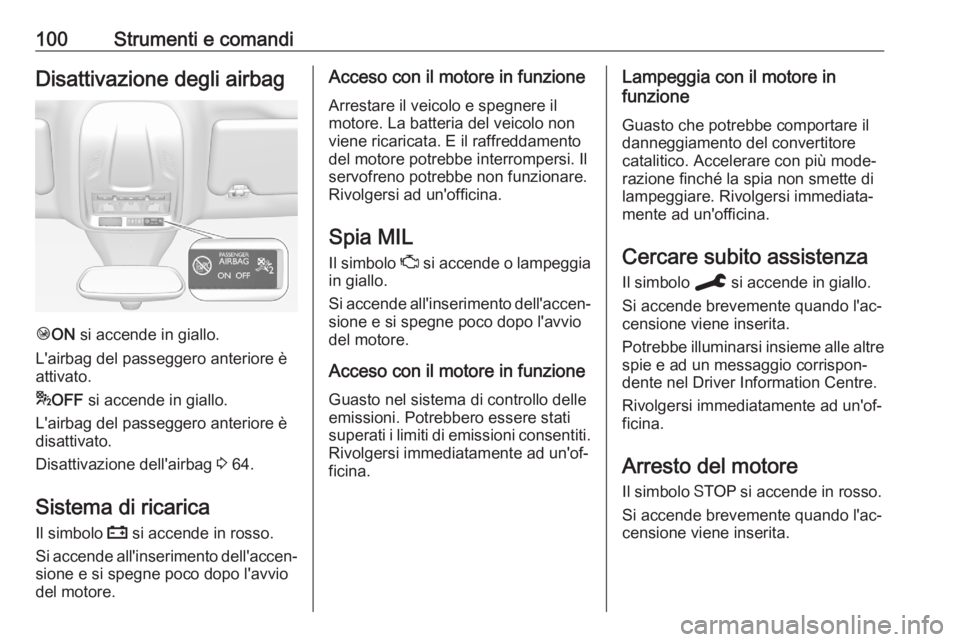

100Strumenti e comandiDisattivazione degli airbag
ÓON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 64.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo C si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.
Arresto del motore
Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.

Strumenti e comandi101Si illumina insieme ad altre spie,
accompagnata da un segnale
acustico e dal messaggio corrispon‐
dente nel Driver Information Center.
Arrestare immediatamente il motore e
rivolgersi a un'officina.
Controllo del sistema
J si illumina in giallo o rosso.
Acceso in giallo È stato rilevato un guasto minore al
motore.
Si accende in rosso
È stato rilevato un grave guasto al
motore.
Arrestare il motore il prima possibile e
richiedere l'assistenza di un'officina.
Sistema ibrido attivo
Il simbolo READY si accende in
verde. Il sistema ibrido è attivo.
Guasto del sistema ibrido
Il simbolo i si accende in rosso.Si è verificato un guasto nel sistema
ibrido.
Spegnere il quadro e rivolgersi a
un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Liquido dei freni 3 234.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico èazionato 3 165.
Lampeggiante
Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Il simbolo o si accende in giallo.
Acceso Il funzionamento automatico è disat‐
tivato o guasto. Riattivare il funziona‐ mento automatico o rivolgersi a un'of‐
ficina per eliminare il guasto.
Funzionamento automatico 3 165.
Guasto al freno di stazionamento elettrico
Il simbolo E si accende in giallo.
Acceso Il freno di stazionamento elettrico è
guasto 3 165.

102Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Funzionamento automatico
del freno di stazionamentoelettrico disattivato
Il simbolo o si accende in giallo.
Acceso Il funzionamento automatico è disat‐
tivato o guasto. In caso di guasto, o
si illumina insieme ad altre spie o
accompagnata da un messaggio
corrispondente nel Driver Information
Center.
Riattivare il funzionamento automa‐
tico o rivolgersi a un'officina per elimi‐
nare il guasto.
Funzionamento automatico 3 165.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 164.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.
Avvisatore di cambio accidentale della corsia dimarcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 206.
Ausilio al mantenimento di corsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Acceso in giallo
Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐
zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo
Il sistema riconosce che la corsia è
stata abbondantemente superata.
Ausilio al mantenimento di corsia
3 208.
