2020 OPEL GRANDLAND X Gebruikershandleiding (in Dutch)

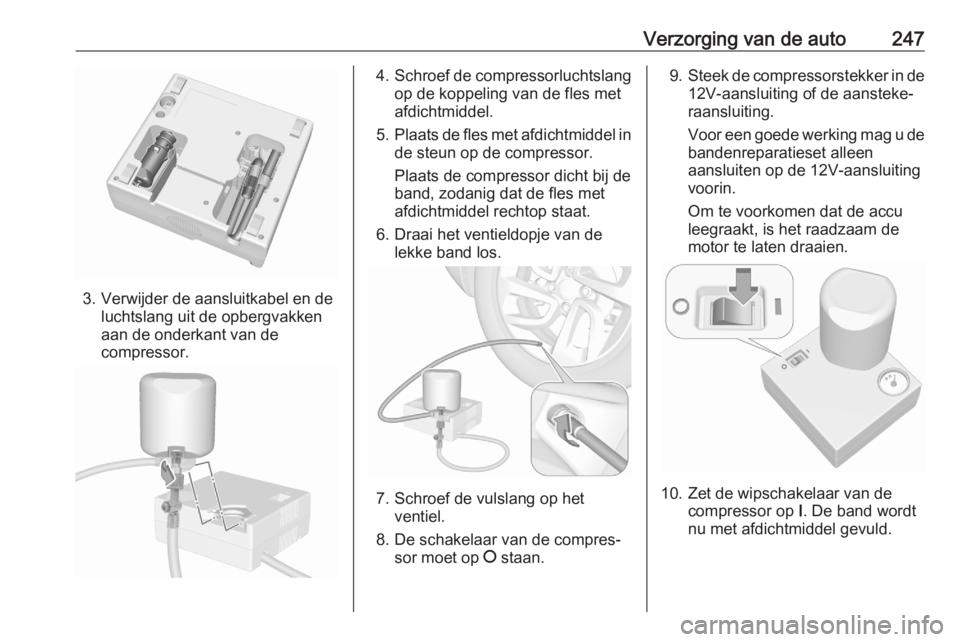

Verzorging van de auto247
3. Verwijder de aansluitkabel en deluchtslang uit de opbergvakken
aan de onderkant van de compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles met
afdichtmiddel.
5. Plaats de fles met afdichtmiddel in
de steun op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles met
afdichtmiddel rechtop staat.
6. Draai het ventieldopje van de lekke band los.
7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Voor een goede werking mag u de bandenreparatieset alleen
aansluiten op de 12V-aansluiting
voorin.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.
10. Zet de wipschakelaar van de compressor op I. De band wordt
nu met afdichtmiddel gevuld.

248Verzorging van de auto11. De manometer van de compres‐sor geeft even max.
600 kPa (6 bar) aan wanneer de
fles met afdichtmiddel wordt geleegd (ongeveer 30 seconden ).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. De band wordt
vervolgens opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten
worden bereikt.
Bandenspanning 3 277.
Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen
10 minuten bereikt, dan de
bandenreparatieset verwijderen.
De auto één wielomwenteling
verplaatsen. De bandenreparatie‐
set weer aansluiten en het vulpro‐ ces 10 minuten lang voortzetten.
Wordt de voorgeschreven
bandenspanning dan nog niet
bereikt, dan is de band te ernstig
beschadigd. De hulp van een
werkplaats inroepen.
Laat een teveel aan lucht
ontsnappen via de knop op de
luchtslang.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Neem de fles met afdichtmiddel
uit de steun. Schroef de vulslang
vast op de vrije aansluiting van de fles met afdichtmiddel. Zo voor‐
komt u dat er afdichtmiddel uit de
fles stroomt. Berg de bandenre‐
paratieset op in de bagageruimte.
15. Verwijder eventueel vrijgekomen afdichtmiddel met een doek.16. Vervolg de rit onmiddellijk, zodathet afdichtmiddel zich gelijkmatigin de band kan verspreiden. Na
ongeveer 5 km, maximaal
10 minuten rijden stoppen en de
bandenspanning controleren.
Schroef de luchtslang van de
compressor rechtstreeks op
bandventiel. Vul de band zoals
eerder beschreven. Laat een
teveel aan lucht ontsnappen via
de knop op de luchtslang.
Als de bandenspanning niet tot
onder 150 kPa (1,5 bar) is
gedaald, moet u de bandespan‐
ning instellen op de juiste waarde. Maak anders geen gebruik van de

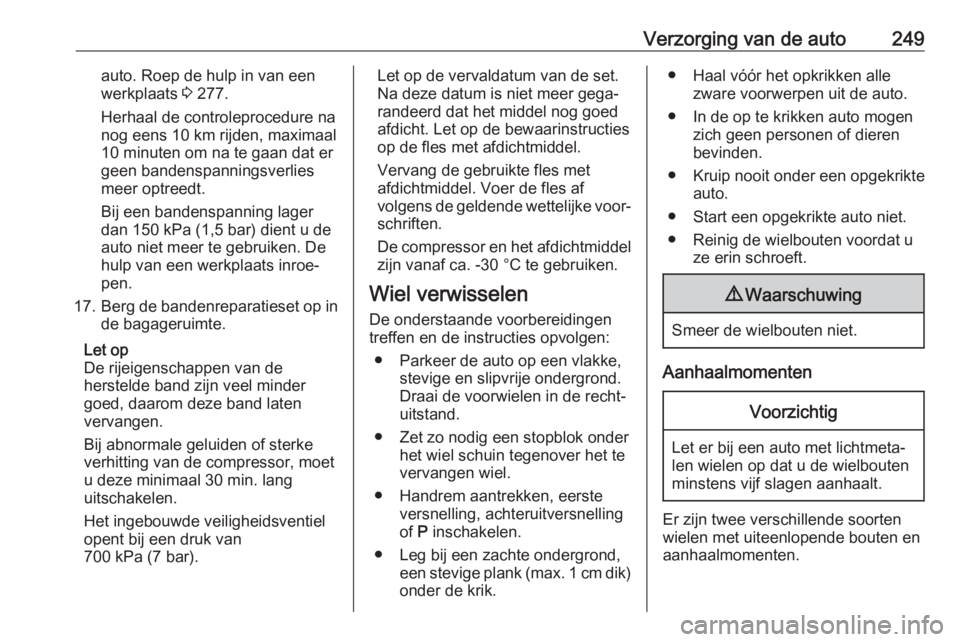

Verzorging van de auto249auto. Roep de hulp in van een
werkplaats 3 277.
Herhaal de controleprocedure na
nog eens 10 km rijden, maximaal
10 minuten om na te gaan dat er
geen bandenspanningsverlies
meer optreedt.
Bij een bandenspanning lager
dan 150 kPa (1,5 bar) dient u de
auto niet meer te gebruiken. De
hulp van een werkplaats inroe‐
pen.
17. Berg de bandenreparatieset op in
de bagageruimte.
Let op
De rijeigenschappen van de
herstelde band zijn veel minder
goed, daarom deze band laten
vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, moet
u deze minimaal 30 min. lang uitschakelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van
700 kPa (7 bar).Let op de vervaldatum van de set. Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Vervang de gebruikte fles met
afdichtmiddel. Voer de fles af
volgens de geldende wettelijke voor‐ schriften.
De compressor en het afdichtmiddel
zijn vanaf ca. -30 °C te gebruiken.
Wiel verwisselen
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Parkeer de auto op een vlakke, stevige en slipvrije ondergrond.
Draai de voorwielen in de recht‐
uitstand.
● Zet zo nodig een stopblok onder het wiel schuin tegenover het te
vervangen wiel.
● Handrem aantrekken, eerste versnelling, achteruitversnelling
of P inschakelen.
● Leg bij een zachte ondergrond, een stevige plank (max. 1 cm dik)onder de krik.● Haal vóór het opkrikken alle zware voorwerpen uit de auto.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Kruip nooit onder een opgekrikte auto.
● Start een opgekrikte auto niet.
● Reinig de wielbouten voordat u ze erin schroeft.9Waarschuwing
Smeer de wielbouten niet.
Aanhaalmomenten
Voorzichtig
Let er bij een auto met lichtmeta‐
len wielen op dat u de wielbouten
minstens vijf slagen aanhaalt.
Er zijn twee verschillende soorten wielen met uiteenlopende bouten enaanhaalmomenten.

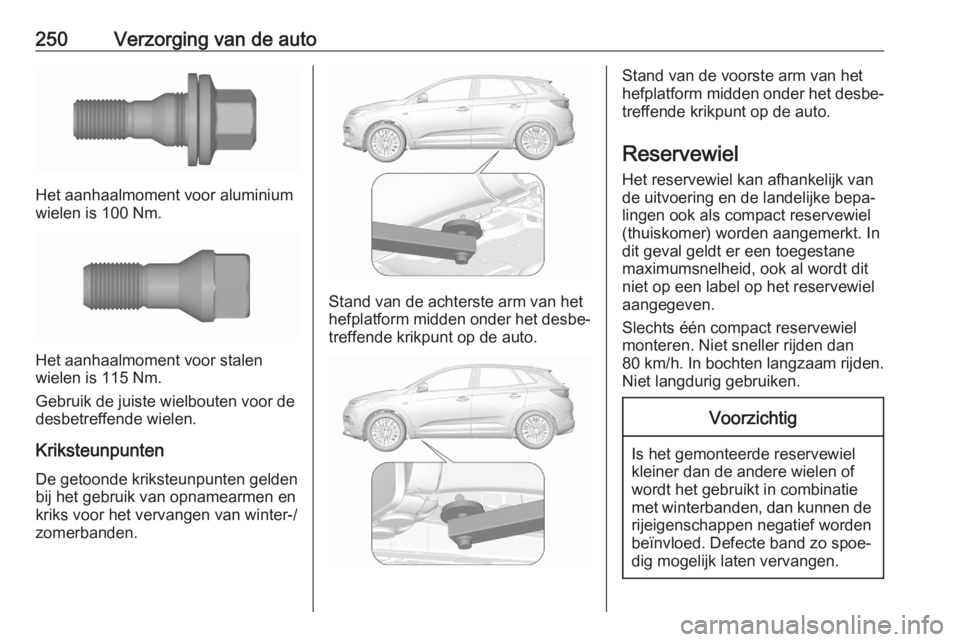

250Verzorging van de auto
Het aanhaalmoment voor aluminium
wielen is 100 Nm.
Het aanhaalmoment voor stalen
wielen is 115 Nm.
Gebruik de juiste wielbouten voor de
desbetreffende wielen.
Kriksteunpunten
De getoonde kriksteunpunten gelden
bij het gebruik van opnamearmen en kriks voor het vervangen van winter-/
zomerbanden.
Stand van de achterste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Stand van de voorste arm van het
hefplatform midden onder het desbe‐
treffende krikpunt op de auto.
Reservewiel
Het reservewiel kan afhankelijk van de uitvoering en de landelijke bepa‐ lingen ook als compact reservewiel
(thuiskomer) worden aangemerkt. In
dit geval geldt er een toegestane
maximumsnelheid, ook al wordt dit niet op een label op het reservewiel
aangegeven.
Slechts één compact reservewiel monteren. Niet sneller rijden dan
80 km/h . In bochten langzaam rijden.
Niet langdurig gebruiken.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.

Verzorging van de auto251
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Verwijderen: 1. Open de vloerplaat 3 74.
2. Verwijder de gereedschapskist.
3. Het compacte reservewiel zit vast
met een vleugelmoer. Draai de
moer los en verwijder het reser‐
vewiel.
4. Als er na het verwisselen van een
wiel geen wiel in de reservewiel‐
kuip wordt gelegd, zet dan de
gereedschapskoffer vast door de
vleugelmoer zo ver mogelijk vast
te draaien en de vloerplaat te
laten zakken.
5. Leg, nadat het normale wiel weer is teruggeplaatst, het compacte
reservewiel met de buitenkant
omhoog in de kuip en zet het vast met de vleugelmoer.
Slechts één compact reservewiel
monteren. De toegestane maximum‐
snelheid op het label op het tijdelijke reservewiel geldt alleen voor de
bandenmaat af fabriek.
Reservewiel monterenDe onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Parkeer de auto op een vlakke, stevige en slipvrije ondergrond.
Draai de voorwielen in de recht‐
uitstand.
● Zet zo nodig een stopblok onder het wiel schuin tegenover het te
vervangen wiel.
● Handrem aantrekken, eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen.● Vervang nooit meerdere wielen tegelijk door een reservewiel.
● Gebruik de krik alleen om een wiel te wisselen in geval vanbandenpech en niet voor de jaar‐
lijkse montage van winter- of
zomerbanden.
● De krik is onderhoudsvrij.
● Leg bij een zachte ondergrond, een stevige plank (max. 1 cm dik)onder de krik.
● Haal vóór het opkrikken alle zware voorwerpen uit de auto.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Kruip nooit onder een opgekrikte auto.
● Start een opgekrikte auto niet. ● Reinig de wielbouten voordat u ze erin schroeft.9Waarschuwing
Smeer de wielbouten niet.

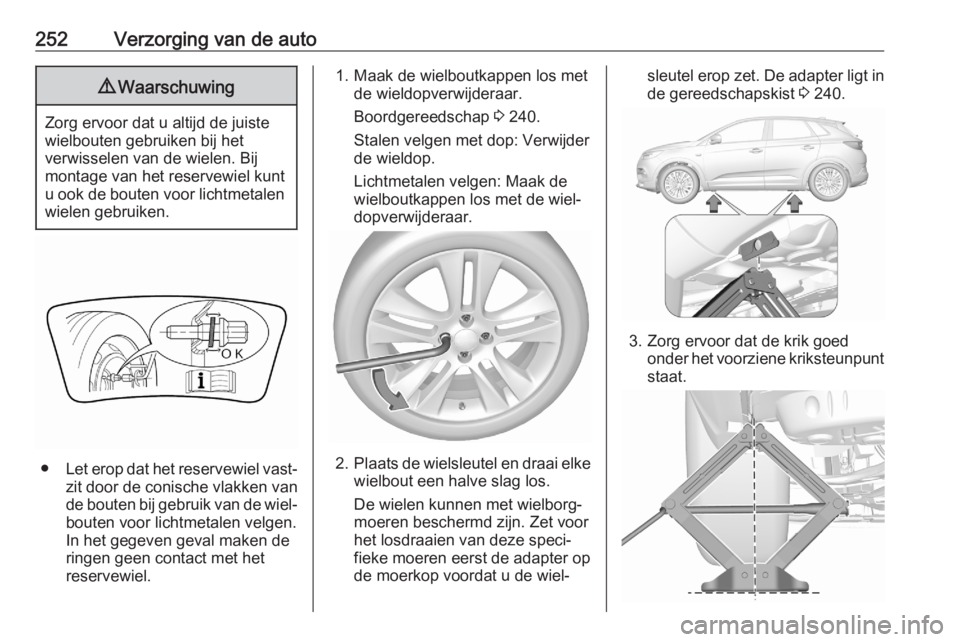

252Verzorging van de auto9Waarschuwing
Zorg ervoor dat u altijd de juiste
wielbouten gebruiken bij het
verwisselen van de wielen. Bij
montage van het reservewiel kunt u ook de bouten voor lichtmetalen wielen gebruiken.
● Let erop dat het reservewiel vast‐
zit door de conische vlakken van de bouten bij gebruik van de wiel‐ bouten voor lichtmetalen velgen.
In het gegeven geval maken de
ringen geen contact met het
reservewiel.
1. Maak de wielboutkappen los met de wieldopverwijderaar.
Boordgereedschap 3 240.
Stalen velgen met dop: Verwijder de wieldop.
Lichtmetalen velgen: Maak de
wielboutkappen los met de wiel‐
dopverwijderaar.
2. Plaats de wielsleutel en draai elke
wielbout een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐
sleutel erop zet. De adapter ligt in
de gereedschapskist 3 240.
3. Zorg ervoor dat de krik goed
onder het voorziene kriksteunpuntstaat.

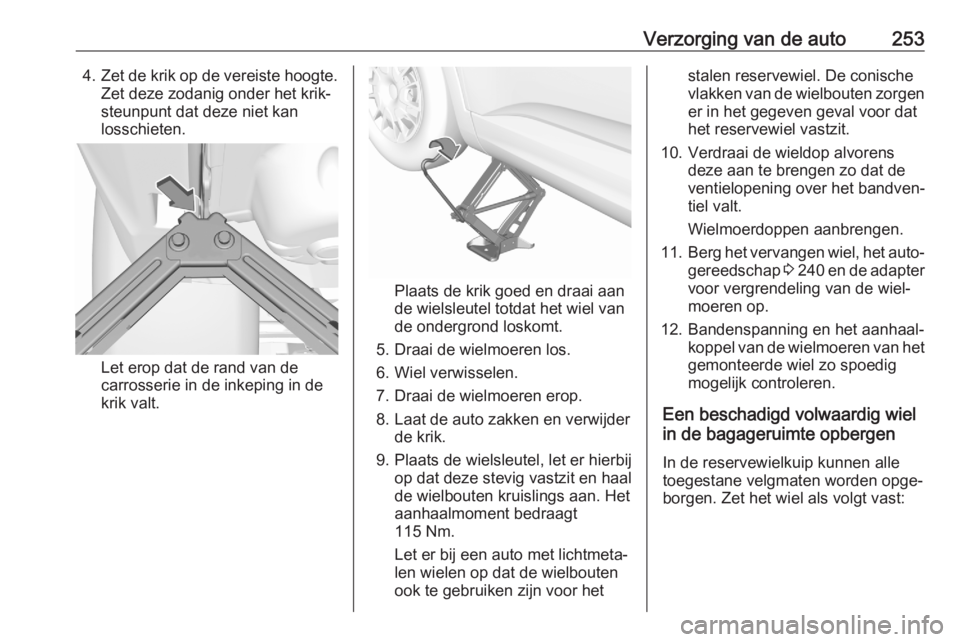

Verzorging van de auto2534.Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het krik‐
steunpunt dat deze niet kan
losschieten.
Let erop dat de rand van de
carrosserie in de inkeping in de
krik valt.
Plaats de krik goed en draai aan
de wielsleutel totdat het wiel van
de ondergrond loskomt.
5. Draai de wielmoeren los.
6. Wiel verwisselen.
7. Draai de wielmoeren erop.
8. Laat de auto zakken en verwijder de krik.
9. Plaats de wielsleutel, let er hierbij op dat deze stevig vastzit en haal
de wielbouten kruislings aan. Het aanhaalmoment bedraagt
115 Nm.
Let er bij een auto met lichtmeta‐ len wielen op dat de wielbouten
ook te gebruiken zijn voor het
stalen reservewiel. De conische
vlakken van de wielbouten zorgen
er in het gegeven geval voor dat
het reservewiel vastzit.
10. Verdraai de wieldop alvorens deze aan te brengen zo dat de
ventielopening over het bandven‐
tiel valt.
Wielmoerdoppen aanbrengen.
11. Berg het vervangen wiel, het auto‐
gereedschap 3 240 en de adapter
voor vergrendeling van de wiel‐
moeren op.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van hetgemonteerde wiel zo spoedig
mogelijk controleren.
Een beschadigd volwaardig wiel in de bagageruimte opbergen
In de reservewielkuip kunnen alle
toegestane velgmaten worden opge‐
borgen. Zet het wiel als volgt vast:

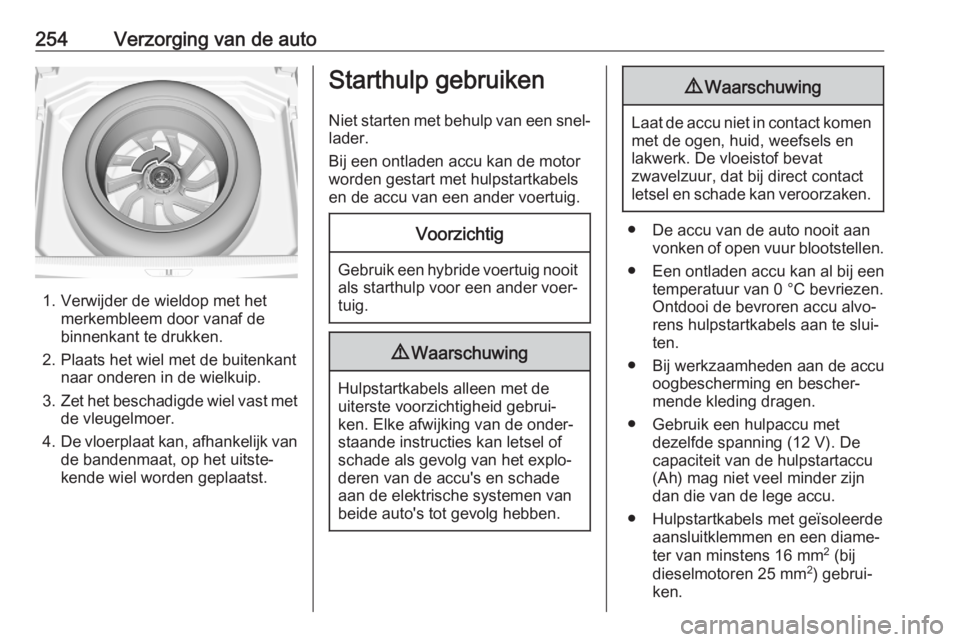

254Verzorging van de auto
1. Verwijder de wieldop met hetmerkembleem door vanaf de
binnenkant te drukken.
2. Plaats het wiel met de buitenkant naar onderen in de wielkuip.
3. Zet het beschadigde wiel vast met
de vleugelmoer.
4. De vloerplaat kan, afhankelijk van
de bandenmaat, op het uitste‐
kende wiel worden geplaatst.
Starthulp gebruiken
Niet starten met behulp van een snel‐
lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.Voorzichtig
Gebruik een hybride voertuig nooit
als starthulp voor een ander voer‐
tuig.
9 Waarschuwing
Hulpstartkabels alleen met de
uiterste voorzichtigheid gebrui‐
ken. Elke afwijking van de onder‐ staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat
zwavelzuur, dat bij direct contact
letsel en schade kan veroorzaken.
● De accu van de auto nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐ ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Gebruik een hulpaccu met dezelfde spanning (12 V). De
capaciteit van de hulpstartaccu
(Ah) mag niet veel minder zijn
dan die van de lege accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij
dieselmotoren 25 mm 2
) gebrui‐
ken.
