2020 OPEL COMBO E Instrukcja obsługi (in Polish)

Pielęgnacja samochodu2472. Odłączyć zacisk sprężynowy zuchwytu, pociągając go w prawo.
Obrócić zacisk sprężynowy w dół.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Zamocować osłonę.
Światła pozycyjne / światła do
jazdy dziennej z żarówkami
1. Obrócić oprawkę żarówki w lewo, aby ją odłączyć, a następnie
wyjąć ją z reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i włożyć w oprawkę nową żarówkę.
4. Włożyć oprawkę żarówki do zespołu lampy i obrócić w prawo.
Światła pozycyjne / światła do
jazdy dziennej z diodami LED
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED
Światła do jazdy dziennej składają się
z diod LED, które nie są wymieniane.

248Pielęgnacja samochoduW przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
1. Owinąć końcówkę płaskiego śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Włożyć śrubokręt w szczelinę
przy krawędzi osłony. Odłączyć
osłonę, ostrożnie ją podważając.
2. Odkręcić i wyjąć dwie śruby, a następnie wyjąć zespół światła do
przodu.
3. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
4. Odłączyć złącze wtykowe, pociągając wypust mocujący.
5. Wymienić zespół żarówki i podłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
6. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
7. Zamontować zespół światła, dokręcając dwie śruby.
8. Przymocować i zablokować osłonę.

Pielęgnacja samochodu249Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo,aby ją odłączyć, a następnie
wyjąć ją z reflektora.
2. Lekko nacisnąć żarówkę w dół, obrócić w lewo i wyjąć z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylne
Zespół lampy w nadwoziu
Pojazd z tylną klapą
1. Odkręcić i wyjąć dwie śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił
położenia.
3. Wypiąć przewód z uchwytu.

250Pielęgnacja samochodu4. Odgiąć zaczep, pociągnąćoprawę żarówek i odłączyć
pozostałe zaczepy.
5. Nacisnąć żarówkę lekko w dół, obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
Kierunkowskaz/światło awaryjne ( 3 )
Światło tylne/światło hamowania ( 4 )
6. Zamocować oprawę żarówek w zespole światła.
7.Zamocować przewód do uchwytu.
8. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
obydwie śruby.
Pojazd z tylnymi drzwiami
1. Odkręcić i wyjąć dwie śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił
położenia.
3. Wypiąć przewód z uchwytu.

Pielęgnacja samochodu2514. Odłączyć zaczepy i wyjąćoprawę.
5. Nacisnąć żarówkę lekko w dół,obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło tylne/światło hamowania
( 1 )
Kierunkowskaz/światło awaryjne ( 2 ) – żarówka po stronie
zewnętrznej
Światło cofania ( 3) – żarówka po
stronie wewnętrznej
Tylne światło przeciwmgielne ( 4)
6. Zamocować oprawę żarówek w zespole światła.
7.Zamocować przewód do uchwytu.
8. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
obydwie śruby.
3. lampa świateł hamowania
3. lampa świateł hamowania składa
się z diod LED, których nie można
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć, pociągając za jej
tylną część.

252Pielęgnacja samochodu
2. Nacisnąć wypust mocujący wgórę i odłączyć oprawkę żarówki
od złącza wtykowego.
3. Wymienić cały zespół.
4. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Włożyć śrubokręt we wgłębienie w osłonie i zdjąć osłonę.
2. Wyjąć żarówkę z oprawki iwymienić na nową.
3. Zamocować osłonę.
Oświetlenie wnętrza
Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźników

Pielęgnacja samochodu253Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.

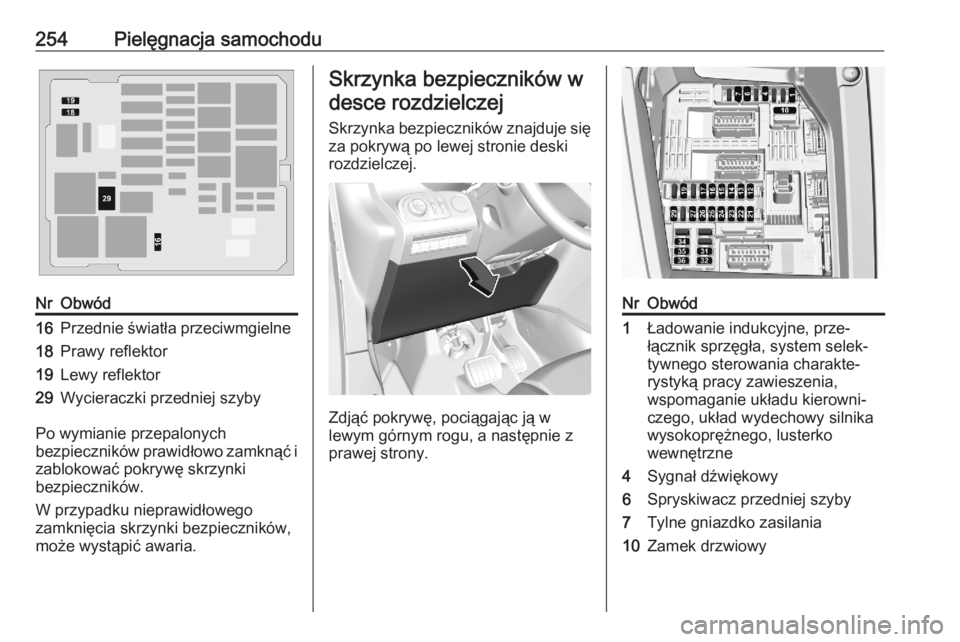

Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

254Pielęgnacja samochoduNrObwód16Przednie światła przeciwmgielne18Prawy reflektor19Lewy reflektor29Wycieraczki przedniej szyby
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deskirozdzielczej.
Zdjąć pokrywę, pociągając ją w
lewym górnym rogu, a następnie z
prawej strony.
NrObwód1Ładowanie indukcyjne, prze‐
łącznik sprzęgła, system selek‐
tywnego sterowania charakte‐
rystyką pracy zawieszenia,
wspomaganie układu kierowni‐
czego, układ wydechowy silnika
wysokoprężnego, lusterko
wewnętrzne4Sygnał dźwiękowy6Spryskiwacz przedniej szyby7Tylne gniazdko zasilania10Zamek drzwiowy
