Керування автомобілем та експлуатація215Несправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор C, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.

216Керування автомобілем та експлуатаціяСтежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Повідомлення бокової мертвої зони видимості
Система повідомлень бокової
мертвої зони видимості розпізнає та повідомляє про об'єкти, що
знаходяться по обидва боки
автомобіля в межах зазначеної
мертвої зони. В разі виявлення
об’єктів, які можуть бути поза зоною видимості внутрішніх чи зовнішніх
дзеркал, система відображає
попередження на кожному із
зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Активація
Кольоровий інформаційний
дисплей: натисніть Í. Виберіть на
інформаційному дисплеї "Функції
для водіння" , а потім – Датчики
контролю мертвої зони . Активуйте
функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
світлодіодний індикатор.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.

Керування автомобілем та експлуатація217Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботи Належна робота функції можлива
за таких умов:
● усі транспортні засоби рухаються в одному напрямку і
по суміжних смугах
● швидкість вашого автомобіля становить 12–140 км/год
● виконується обгін автомобіля, швидкість якого відрізняєтьсявід вашої швидкості менше ніж
на 10 км/год
● вас обганяє автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на
25 км/год
● нормальна інтенсивність дорожнього руху
● рух здійснюється по прямій або
трохи кривій дорозі
● автомобіль не буксирує причеп● датчики не вкриті брудом,
льодом чи снігом
● попереджувальні зони на дзеркалах дверцят та зони
виявлення на передньому й
задньому бамперах не закрито
клейкими наліпками чи іншими
предметами
Попереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● наявність нерухомих об'єктів, наприклад припаркованих
автомобілів, огорож, вуличних
ліхтарів, дорожніх знаків
● наявність транспортних засобів, що рухаються в
протилежному напрямку
● рух звивистою дорогою або входження у крутий поворот
● коли автомобіль обганяє дуже довгі автомобілі, наприклад,
вантажівки чи фури, або вони
його обганяють, їх виявлено у
мертвій зоні позаду і водночас
вони перебувають у полі зору
водія попереду● в умовах дуже інтенсивного руху, коли транспортні засоби,
виявлені попереду і позаду,
помилково розпізнаються як
вантажівка або нерухомий
об'єкт
● під час надто швидкого обгону
Дезактивація
Систему можна вимкнути в меню
персоналізації автомобіля 3 128.
Після цього B згасне на
комбінованій панелі приладів.
Додатково пролунає звуковий
сигнал.
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час зливи) система може неправильно
розпізнавати об’єкти.

218Керування автомобілем та експлуатаціяНесправність
Якщо виникне несправність, на
панелі приладів протягом певного часу блиматиме B разом із C, а
на дисплеї відобразиться
повідомлення. Для усунення
несправності зверніться на СТО.
Камера зі сторони пасажира
Камера зі сторони пасажира дає
змогу стежити за зоною збоку
автомобіля.Ця камера встановлюється в
нижній частині зовнішнього
дзеркала зі сторони пасажира.
На дисплеї заднього виду
відображається вид зі сторони
пасажира 3 126.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Увімкнення Камера вмикається під час рухуавтомобіля вперед, якщо на
дисплеї заднього виду вибрати вид
зі сторони пасажира.Напрямні лінії
Лінією позначається відстань
близько 4 м від краю заднього
бампера автомобіля.
Вимкнення
Камера вимикається, якщо вибрати інший тип виду.

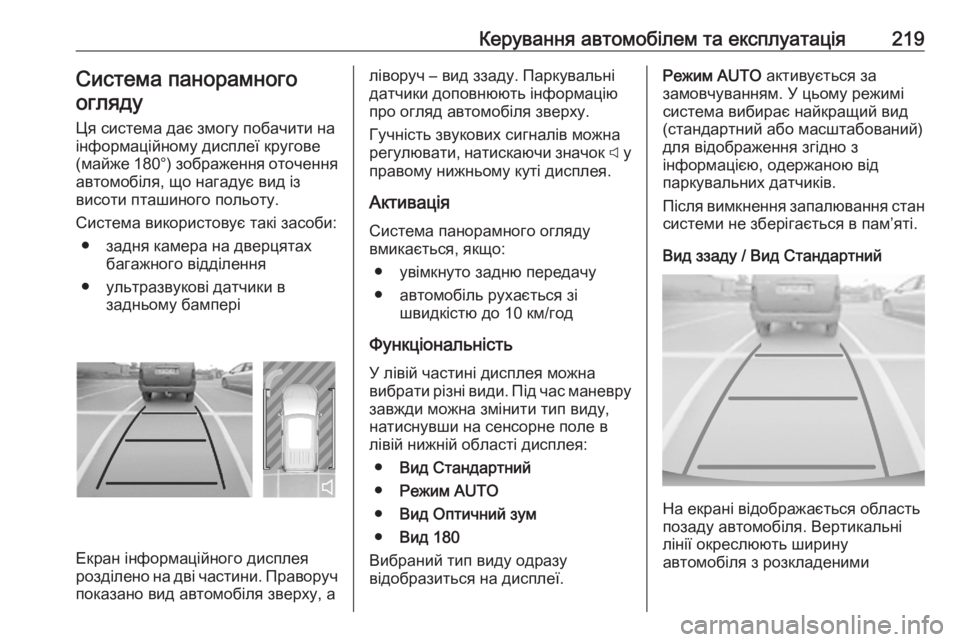

Керування автомобілем та експлуатація219Система панорамногоогляду
Ця система дає змогу побачити на
інформаційному дисплеї кругове
(майже 180°) зображення оточення автомобіля, що нагадує вид із
висоти пташиного польоту.
Система використовує такі засоби: ● задня камера на дверцятах багажного відділення
● ультразвукові датчики в задньому бампері
Екран інформаційного дисплея
розділено на дві частини. Праворуч
показано вид автомобіля зверху, а
ліворуч – вид ззаду. Паркувальні
датчики доповнюють інформацію
про огляд автомобіля зверху.
Гучність звукових сигналів можна
регулювати, натискаючи значок C у
правому нижньому куті дисплея.
Активація
Система панорамного огляду
вмикається, якщо:
● увімкнуто задню передачу
● автомобіль рухається зі швидкістю до 10 км/год
Функціональність
У лівій частині дисплея можна
вибрати різні види. Під час маневру завжди можна змінити тип виду,
натиснувши на сенсорне поле в
лівій нижній області дисплея:
● Вид Стандартний
● Режим AUTO
● Вид Оптичний зум
● Вид 180
Вибраний тип виду одразу
відобразиться на дисплеї.Режим AUTO активується за
замовчуванням. У цьому режимі
система вибирає найкращий вид
(стандартний або масштабований)
для відображення згідно з
інформацією, одержаною від
паркувальних датчиків.
Після вимкнення запалювання стан системи не зберігається в пам’яті.
Вид ззаду / Вид Стандартний
На екрані відображається область
позаду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними

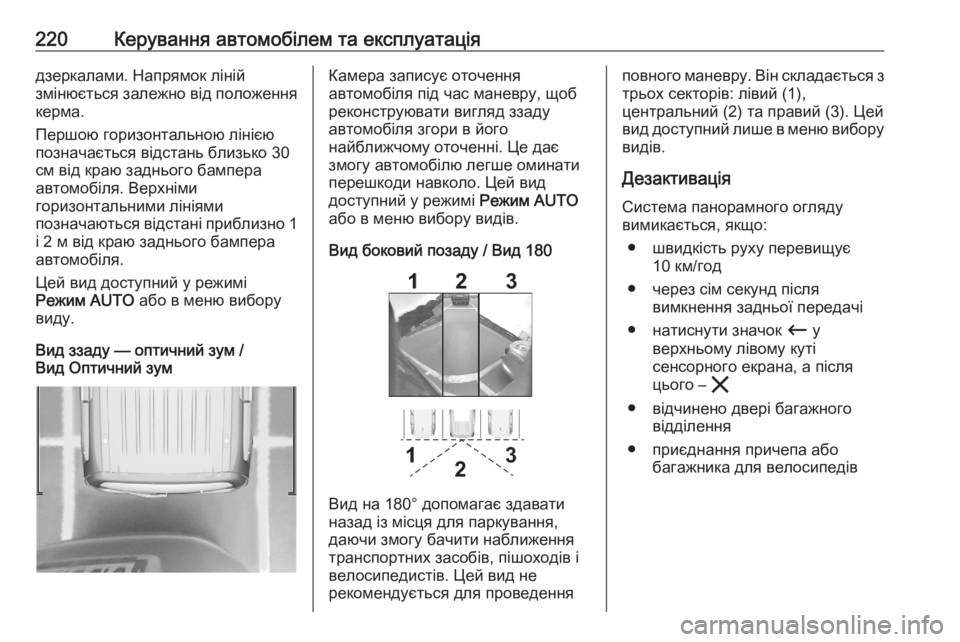

220Керування автомобілем та експлуатаціядзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько 30
см від краю заднього бампера
автомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно 1 і 2 м від краю заднього бампера
автомобіля.
Цей вид доступний у режимі
Режим AUTO або в меню вибору
виду.
Вид ззаду — оптичний зум /
Вид Оптичний зумКамера записує оточення
автомобіля під час маневру, щоб
реконструювати вигляд ззаду
автомобіля згори в його
найближчому оточенні. Це дає
змогу автомобілю легше оминати
перешкоди навколо. Цей вид
доступний у режимі Режим AUTO
або в меню вибору видів.
Вид боковий позаду / Вид 180
Вид на 180° допомагає здавати
назад із місця для паркування,
даючи змогу бачити наближення транспортних засобів, пішоходів і
велосипедистів. Цей вид не
рекомендується для проведення
повного маневру. Він складається з трьох секторів: лівий (1),
центральний (2) та правий (3). Цей
вид доступний лише в меню вибору
видів.
Дезактивація
Система панорамного огляду
вимикається, якщо:
● швидкість руху перевищує 10 км/год
● через сім секунд після вимкнення задньої передачі
● натиснути значок Ù у
верхньому лівому куті сенсорного екрана, а після
цього – &
● відчинено двері багажного відділення
● приєднання причепа або багажника для велосипедів

Керування автомобілем та експлуатація221Загальна інформація9Попередження
Система панорамного огляду не
замінює очі водія. Ця система не показує дітей, пішоходів,
велосипедистів, перетинаючи
руху, тварини, автомобілі, що
рухаються у перехресному
напрямку та інші об'єкти, які
знаходяться поза зоною
видимості камери, наприклад,
об'єкти під бампером або під
автомобілем.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки систему панорамного
огляду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Об'єкти, зображені на дисплеї,
можуть знаходитися далі чи
ближче, ніж видається. Зона
відображення є обмеженою, і
об'єкти, які знаходяться близько
до будь-якого краю бампера або
під бампером, не
відображаються на екрані.
Обмеження системи
Обережно
Для оптимальної роботи
системи важливо стежити за
чистотою об’єктиву камери в
дверях багажного відділення
між ліхтарями освітлення
номерного знака. Промийте
об’єктив водою і протріть м’якою
тканиною.
Забороняється мити об’єктив
водою або парою під високим
тиском.
Система панорамного огляду може не діяти належним чином у
наведених нижче випадках:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями.
● Автомобіль буксирує причеп.
● Автомобіль потрапив в аварію.
● У разі раптової зміни температури.
Камера заднього виду
Залежно від версії камера
встановлюється над номерним
знаком на дверях багажного
відділення/лівих задніх дверцятах
або у верхній частині лівих задніх
дверцят.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під

222Керування автомобілем та експлуатаціячас паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Камера над номерним знаком
на дверях багажного
відділення/лівих задніх
дверцятах
Зображення з камери показується
на інформаційному дисплеї 3 123.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Увімкнення
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Напрямні лінії
Динамічні напрямні лінії - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Вимкнення
Камера вимикається після
ввімкнення передачі для руху
вперед.
