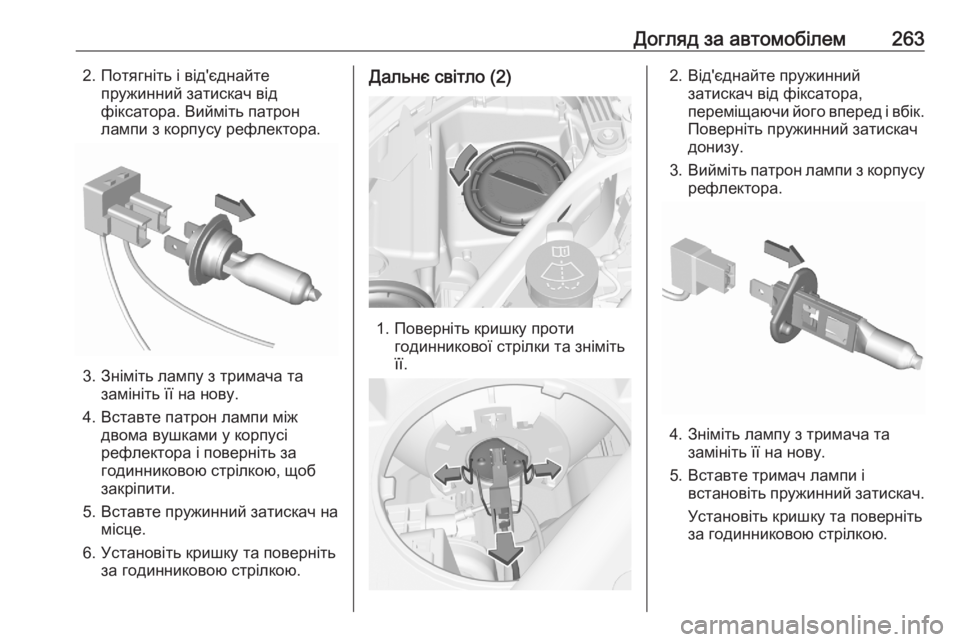

Догляд за автомобілем2632. Потягніть і від'єднайтепружинний затискач від
фіксатора. Вийміть патрон
лампи з корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте патрон лампи між двома вушками у корпусі
рефлектора і поверніть за
годинниковою стрілкою, щоб
закріпити.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте пружинний затискач від фіксатора,
переміщаючи його вперед і вбік.
Поверніть пружинний затискач донизу.
3. Вийміть патрон лампи з корпусу
рефлектора.
4. Зніміть лампу з тримача та замініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.

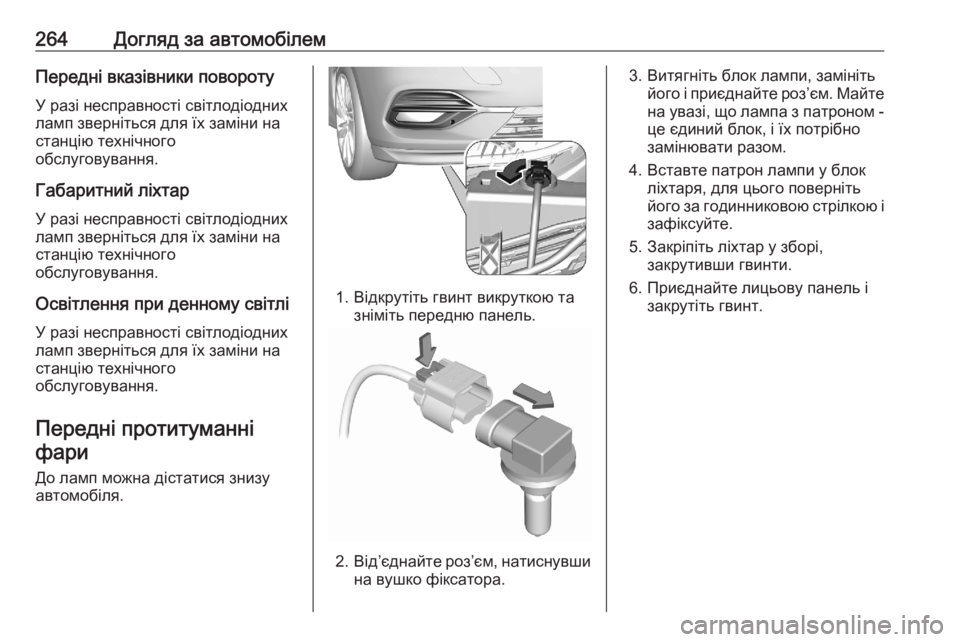

264Догляд за автомобілемПередні вказівники повороту
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Габаритний ліхтар У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Передні протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Відкрутіть гвинт викруткою та зніміть передню панель.
2. Від’єднайте роз’єм, натиснувши
на вушко фіксатора.
3. Витягніть блок лампи, замініть його і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
4. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
5. Закріпіть ліхтар у зборі, закрутивши гвинти.
6. Приєднайте лицьову панель і закрутіть гвинт.

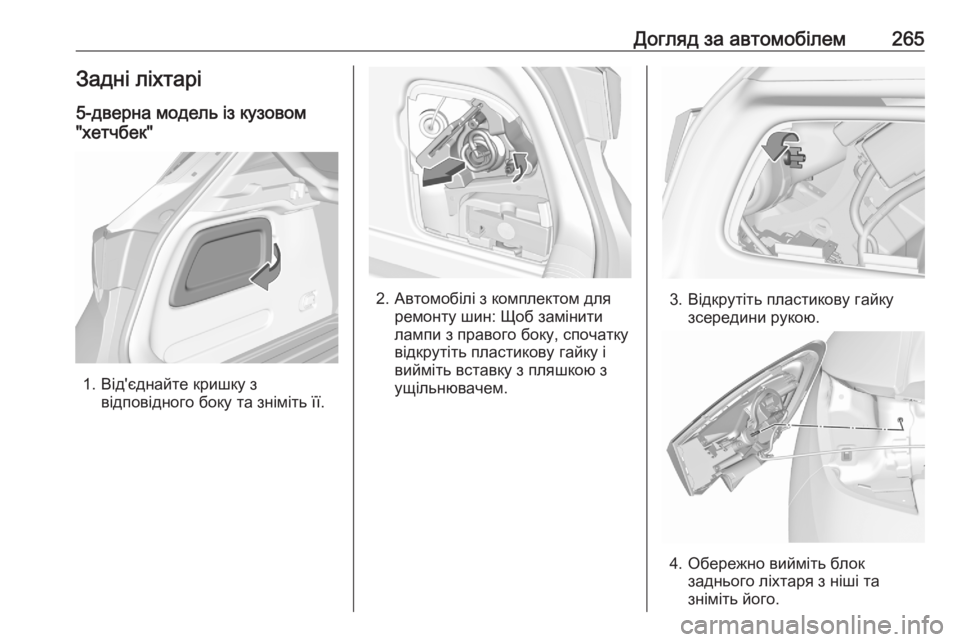

Догляд за автомобілем265Задні ліхтарі
5-дверна модель із кузовом
"хетчбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

266Догляд за автомобілем5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Покажчик повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У версіях зі світлодіодними
задніми ліхтарями і
світлодіодними стоп-сигналами
можна виймати й замінювати
лише лампи покажчиків
поворотів ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення

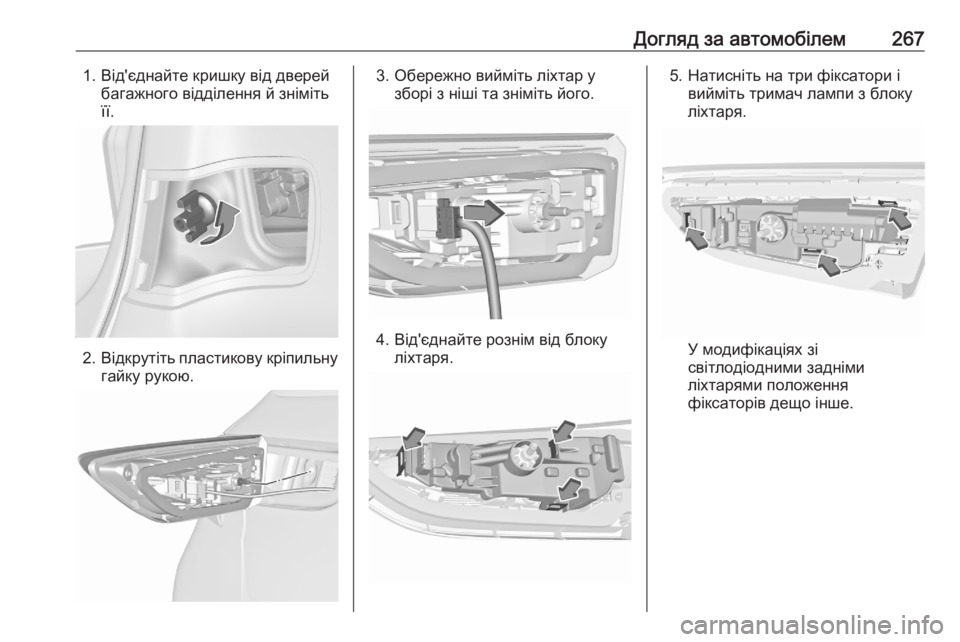

Догляд за автомобілем2671. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

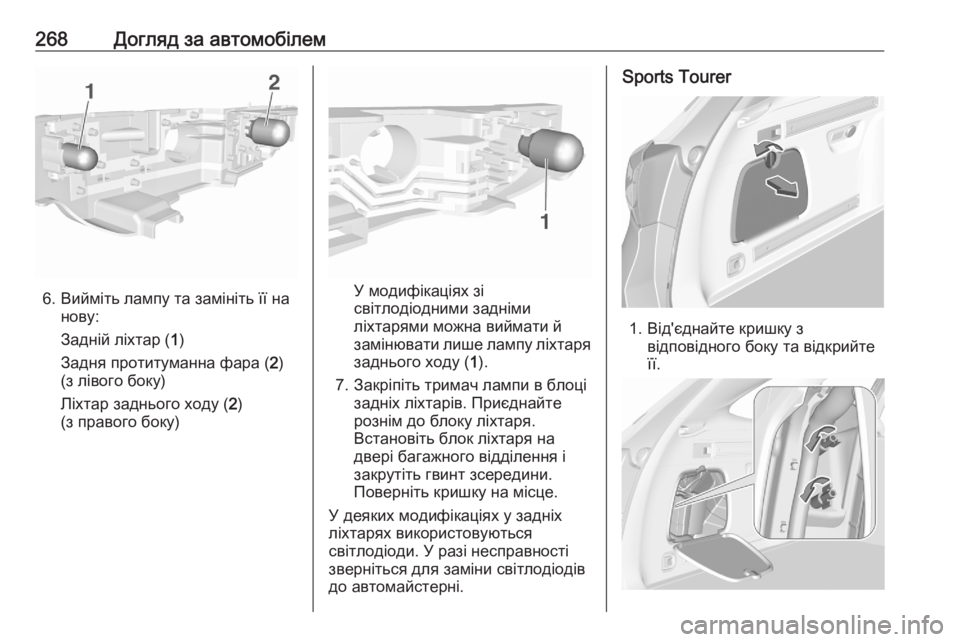

268Догляд за автомобілем
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2)
(з лівого боку)
Ліхтар заднього ходу ( 2)
(з правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Sports Tourer
1. Від'єднайте кришку з відповідного боку та відкрийте
її.

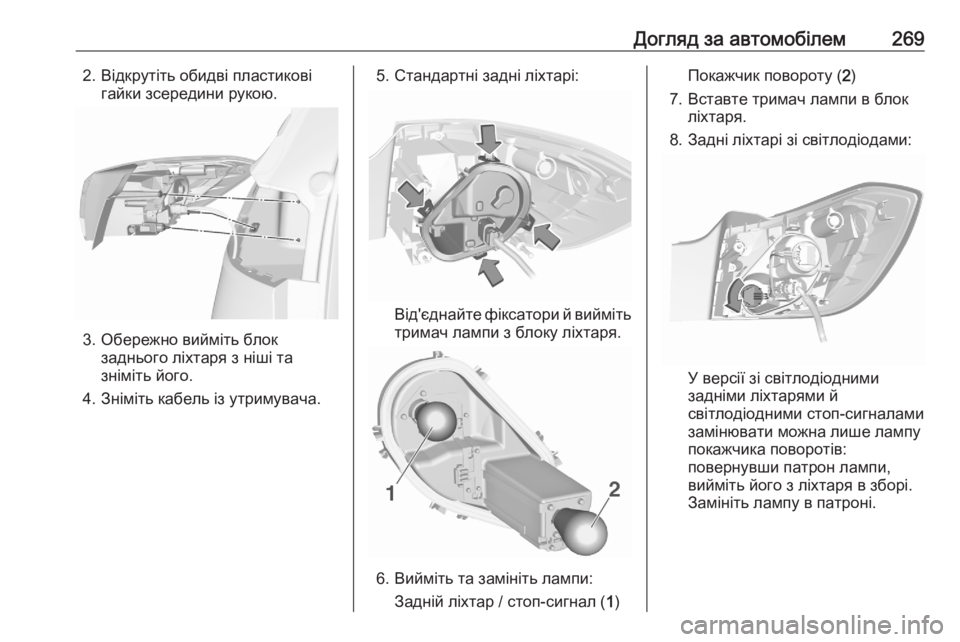

Догляд за автомобілем2692. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
4. Зніміть кабель із утримувача.
5. Стандартні задні ліхтарі:
Від'єднайте фіксатори й вийміть
тримач лампи з блоку ліхтаря.
6. Вийміть та замініть лампи:
Задній ліхтар / стоп-сигнал ( 1)
Покажчик повороту ( 2)
7. Вставте тримач лампи в блок ліхтаря.
8. Задні ліхтарі зі світлодіодами:
У версії зі світлодіодними
задніми ліхтарями й
світлодіодними стоп-сигналами
замінювати можна лише лампу
покажчика поворотів:
повернувши патрон лампи,
вийміть його з ліхтаря в зборі.
Замініть лампу в патроні.

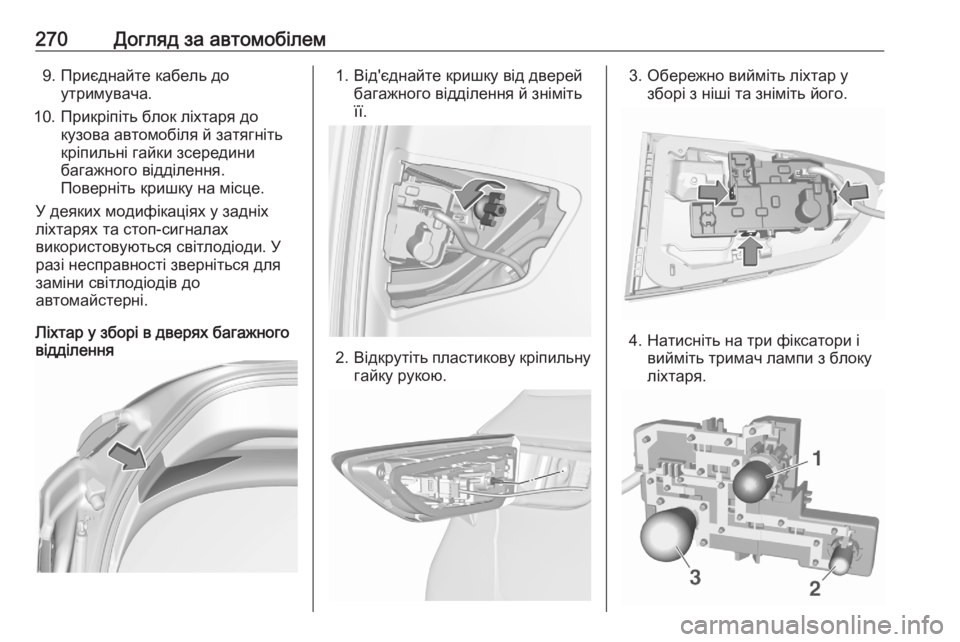

270Догляд за автомобілем9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
