2020 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

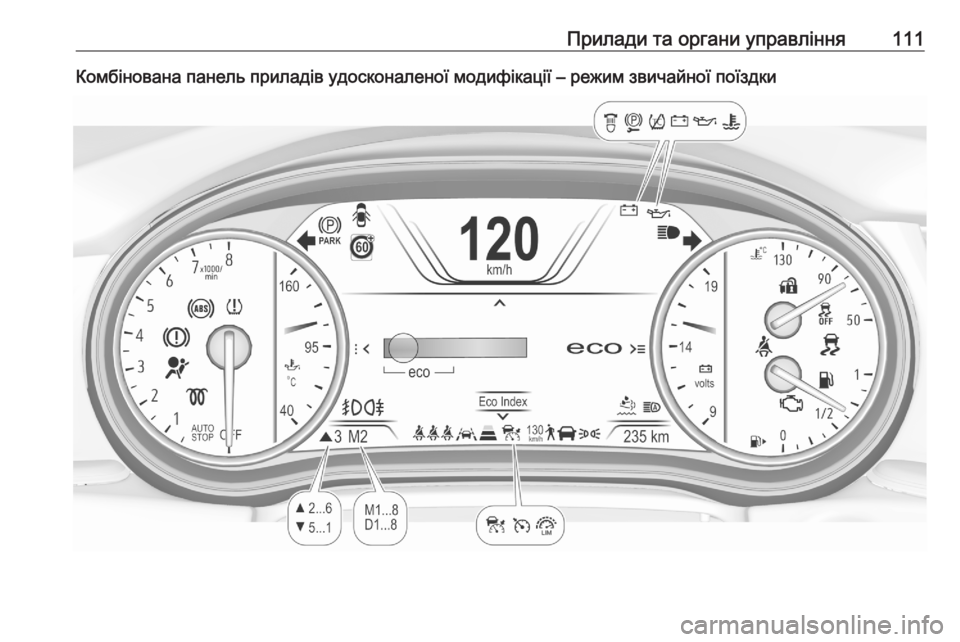

Прилади та органи управління111Комбінована панель приладів удосконаленої модифікації – режим звичайної поїздки

112Прилади та органи управлінняОглядOПокажчики повороту 3 117XСистема нагадування про
непристебнутий пасок безпеки 3 118vПодушка безпеки та натягу‐
вачі пасків безпеки 3 118VВимкнення подушок безпеки
3 119pСистема заряджання 3 119ZІндикатор несправності 3 119RСистема гальм і зчеплення
3 119mЕлектричне стоянкове гальмо
3 120jНесправність електричного
стоянкового гальма 3 120uАнтиблокувальна система
гальм (ABS) 3 120RПеремикання передач 3 121EДистанція слідування 3 121aСистема утримання смуги
руху 3 121aЕлектронну систему курсової
стійкості вимкнено 3 121bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 121kПротибуксувальну гальмівну
систему вимкнено 3 122WТемпература охолоджу‐
вальної рідини двигуна 3 122!Попереднє прогрівання 3 122ùAdBlue 3 122wСистема контролю тиску в
шинах 3 122IТиск мастила в двигуні 3 122YНизький рівень пального
3 123dІмобілайзер 3 1238Зовнішні освітлювальні
прилади 3 123CДальнє світло 3 123fСистема керування дальнім
світлом 3 123fСвітлодіодні фари 3 123>Передні протитуманні фари
3 124øЗадня протитуманна фара
3 124mКруїз-контроль 3 124 / адап‐
тивний круїз-контроль 3 124CАдаптивний круїз-контроль
3 124AАвтомобіль попереду 3 1247Пішохід попереду 3 125LОбмежувач швидкості 3 125LДопоміжна система визна‐
чення дорожніх знаків 3 125hДверцята відчинені 3 125

Прилади та органи управління113Спідометр
Указує швидкість автомобіля.
Лічильник загальногопробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
На сторінці бортового комп'ютера відображається зареєстрована
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Для різних поїздок можна вибрати
дві сторінки лічильників щоденного пробігу.Базова панель приладів
Виберіть ; у головному меню.
Виберіть сторінку Поїздка 1 або
Поїздка 2 , натиснувши кнопку P
або N на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного лічильника пробігу:
виберіть відповідну сторінку й
натисніть кнопку Å на кермі. Коли
з’явиться повідомлення із запитом
підтвердження, підтвердьте дію,
вибравши Так:.

114Прилади та органи управлінняПанель приладів вищого рівня
Виберіть у головному меню
сторінку Інформація . Виберіть
сторінку Поїздка A або Поїздка B ,
натиснувши P або N на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного лічильника пробігу:
виберіть відповідну сторінку й
натисніть >. Щоб підтвердити
скидання, натисніть Å.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Залежно від поточного робочого
режиму відображає інформацію
про рівень пального в баку або
вміст газу (CNG) в балоні.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Для двигунів, які працюють на двох типах пального, в інформаційному
центрі водія відображається рівень
того типу пального, який зараз не
вибрано. Указівник рівня пального
показує рівень того типу пального,
який зараз використовується.

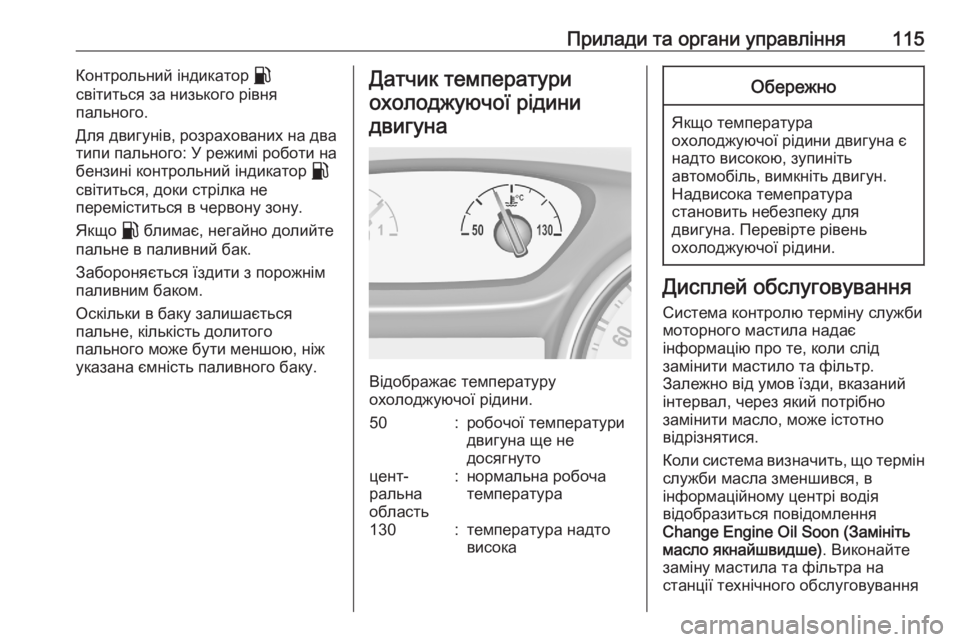

Прилади та органи управління115Контрольний індикатор r
світиться за низького рівня
пального.
Для двигунів, розрахованих на два
типи пального: У режимі роботи на
бензині контрольний індикатор r
світиться, доки стрілка не
переміститься в червону зону.
Якщо r блимає, негайно долийте
пальне в паливний бак.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного баку.Датчик температури
охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
50:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температура130:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити масло, може істотно
відрізнятися.
Коли система визначить, що термін служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть масло якнайшвидше) . Виконайте
заміну мастила та фільтра на
станції технічного обслуговування

116Прилади та органи управлінняпротягом тижня або через 500 км
(залежно від того, що настане
першим).
Це може бути додаткова заміна
моторного мастила та фільтра або
частина звичайного
обслуговування.
У центрі інформації для водія
відображається меню терміну
служби мастила 3 125.
На дисплеї середнього рівня
виберіть меню Налаштування,
натиснувши MENU на важелі
перемикання сигналів повороту.
Виберіть сторінку Remaining Oil Life
(Тривалість терміну служби
масла) поворотом коліщатка
регулятора.На дисплеї вищого рівня виберіть
меню Інфо, натиснувши p на кермі.
Щоб вибрати сторінку Remaining
Oil Life (Тривалість терміну служби
масла) , натисніть кнопку P.
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.
Скидання показників
Для скидання значень на дисплеї
середнього рівня слід протягом
кількох секунд натискати SET/CLR
на важелі перемикання сигналів
повороту. Система запалення має
бути увімкненою, але двигун
запускати не потрібно.

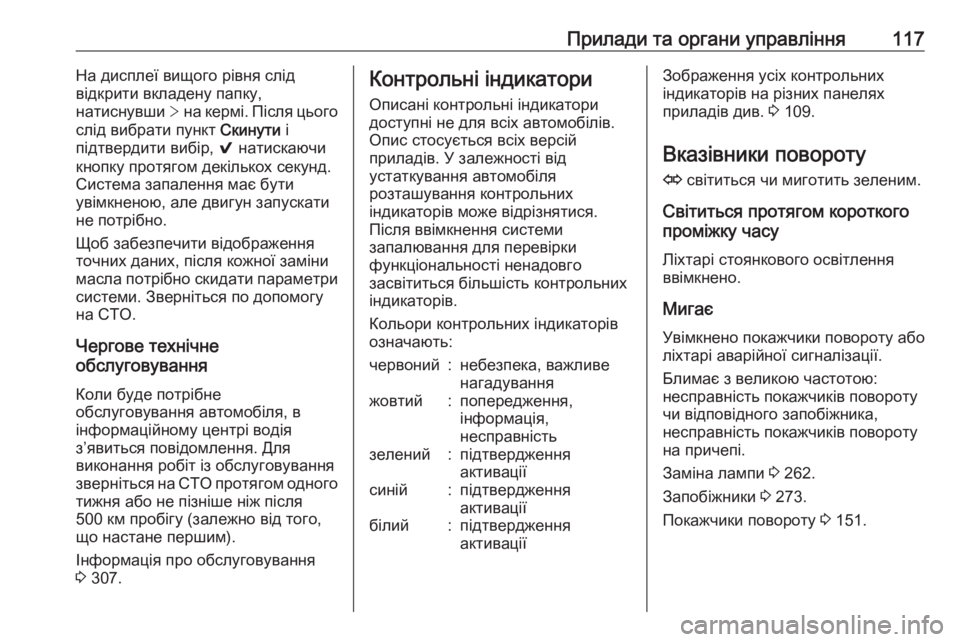

Прилади та органи управління117На дисплеї вищого рівня слід
відкрити вкладену папку,
натиснувши > на кермі. Після цього
слід вибрати пункт Скинути і
підтвердити вибір, 9 натискаючи
кнопку протягом декількох секунд.
Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогу
на СТО.
Чергове технічне
обслуговування
Коли буде потрібне
обслуговування автомобіля, в
інформаційному центрі водія
з’явиться повідомлення. Для
виконання робіт із обслуговування
зверніться на СТО протягом одного
тижня або не пізніше ніж після
500 км пробігу (залежно від того,
що настане першим).
Інформація про обслуговування
3 307.Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активаціїЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 109.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Увімкнено покажчики повороту або
ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність покажчиків повороту
чи відповідного запобіжника,
несправність покажчиків повороту
на причепі.
Заміна лампи 3 262.
Запобіжники 3 273.
Покажчики повороту 3 151.

118Прилади та органи управлінняСистема нагадування пронепристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X - індикатор для сидіння водія на
панелі приладів, світиться або
блимає червоним світлом.
k - індикатор переднього
пасажирського сидіння на
стельовій консолі. Коли сидіння
зайняте, світиться або блимає червоним світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Стан пасків безпеки задніх
сидінь (автомобілі з дисплеєм
середнього рівня)
X після запуску двигуна світиться
або блимає білим чи сірим
кольором в інформаційному центрі
водія.
Світиться білим
Пасок безпеки відстебнутий.
Світиться тьмяно
Пасок безпеки пристебнутий.
Блимає білим чи сірим кольором
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 62.Стан пасків безпеки задніх
сидінь (автомобілі з дисплеєм
верхнього рівня)
X після запуску двигуна світиться
зеленим або сірим або блимає жовтим кольором в
інформаційному центрі водія.
Світиться тьмяно
Пасок безпеки відстебнутий.
Світиться зеленим
Пасок безпеки пристебнутий.
Миготить жовтим
Пристебнутий пасок безпеки
відстебнуто.
Пристібування паска безпеки 3 62.
Подушка безпеки та
натягувачі пасків безпеки
v світиться червоним.
Після ввімкнення запалювання
контрольний індикатор світиться
приблизно впродовж 4 секунд.
Якщо він не світиться, не гасне
через чотири секунди чи світиться
під час руху автомобіля, це
