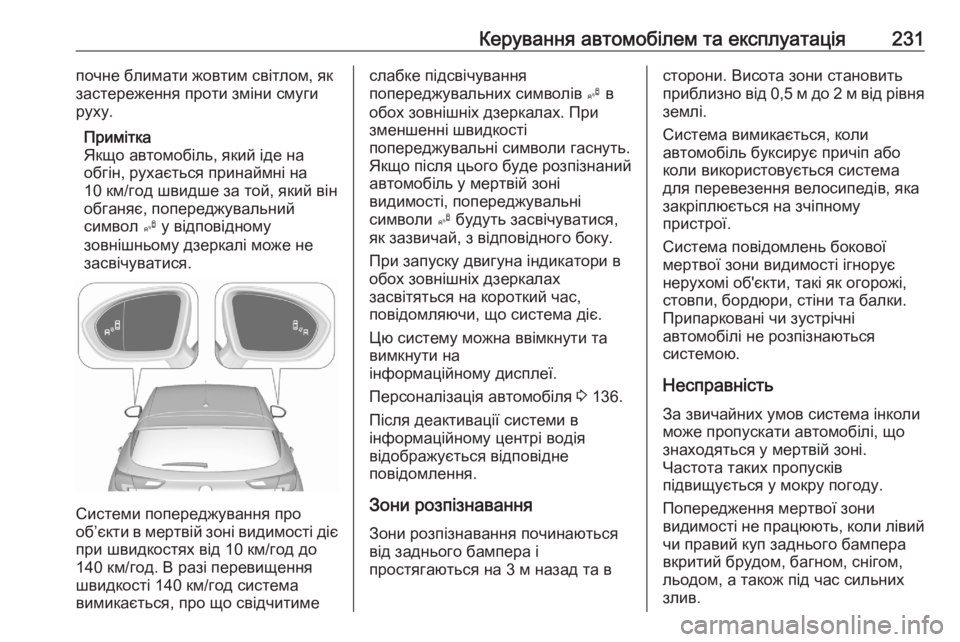

Керування автомобілем та експлуатація231почне блимати жовтим світлом, як
застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не засвічуватися.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Цю систему можна ввімкнути та
вимкнути на
інформаційному дисплеї.
Персоналізація автомобіля 3 136.
Після деактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Зони розпізнавання починаютьсявід заднього бампера і
простягаються на 3 м назад та всторони. Висота зони становить приблизно від 0,5 м до 2 м від рівня землі.
Система вимикається, коли
автомобіль буксирує причіп або
коли використовується система
для перевезення велосипедів, яка
закріплюється на зчіпному
пристрої.
Система повідомлень бокової
мертвої зони видимості ігнорує
нерухомі об'єкти, такі як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив.

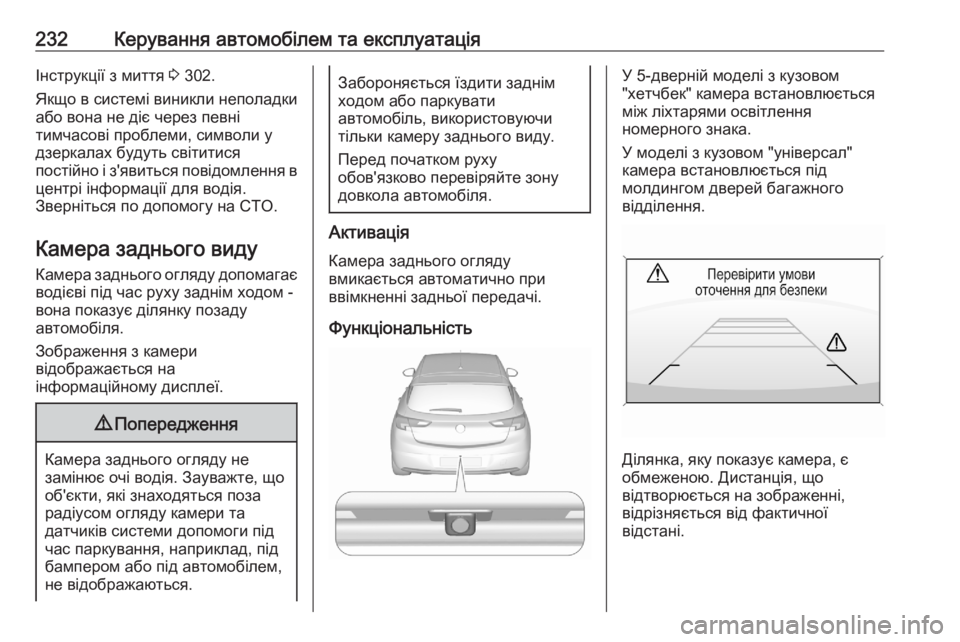

232Керування автомобілем та експлуатаціяІнструкції з миття 3 302.
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, символи у
дзеркалах будуть світитися
постійно і з'явиться повідомлення в
центрі інформації для водія.
Зверніться по допомогу на СТО.
Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
У 5-дверній моделі з кузовом
"хетчбек" камера встановлюється
між ліхтарями освітлення
номерного знака.
У моделі з кузовом "універсал"
камера встановлюється під
молдингом дверей багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.

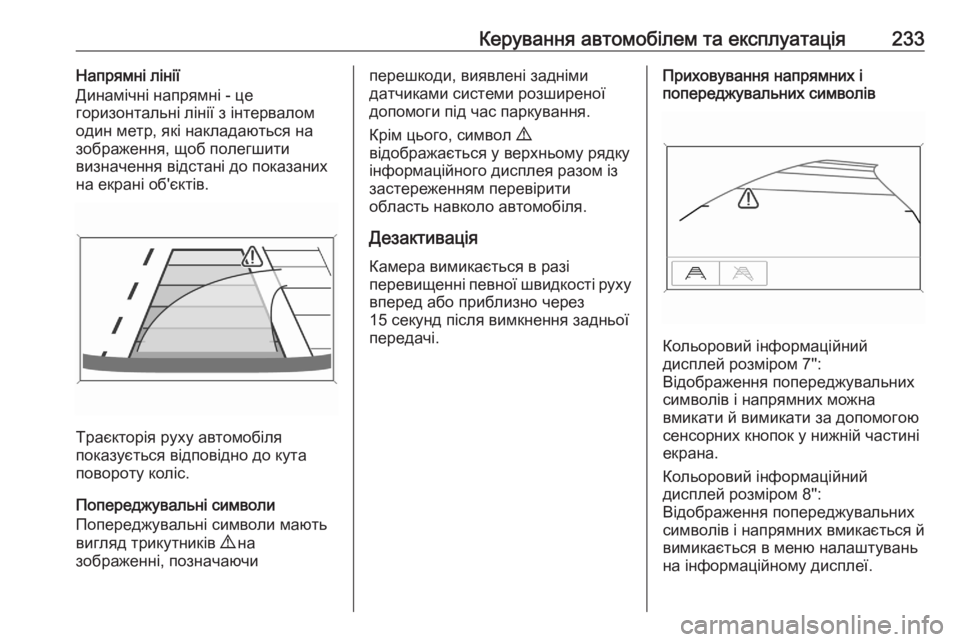

Керування автомобілем та експлуатація233Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Дезактивація
Камера вимикається в разі
перевищенні певної швидкості руху
вперед або приблизно через
15 секунд після вимкнення задньої
передачі.Приховування напрямних і
попереджувальних символів
Кольоровий інформаційний
дисплей розміром 7'':
Відображення попереджувальних
символів і напрямних можна
вмикати й вимикати за допомогою
сенсорних кнопок у нижній частині
екрана.
Кольоровий інформаційний
дисплей розміром 8'':
Відображення попереджувальних
символів і напрямних вмикається й
вимикається в меню налаштувань
на інформаційному дисплеї.

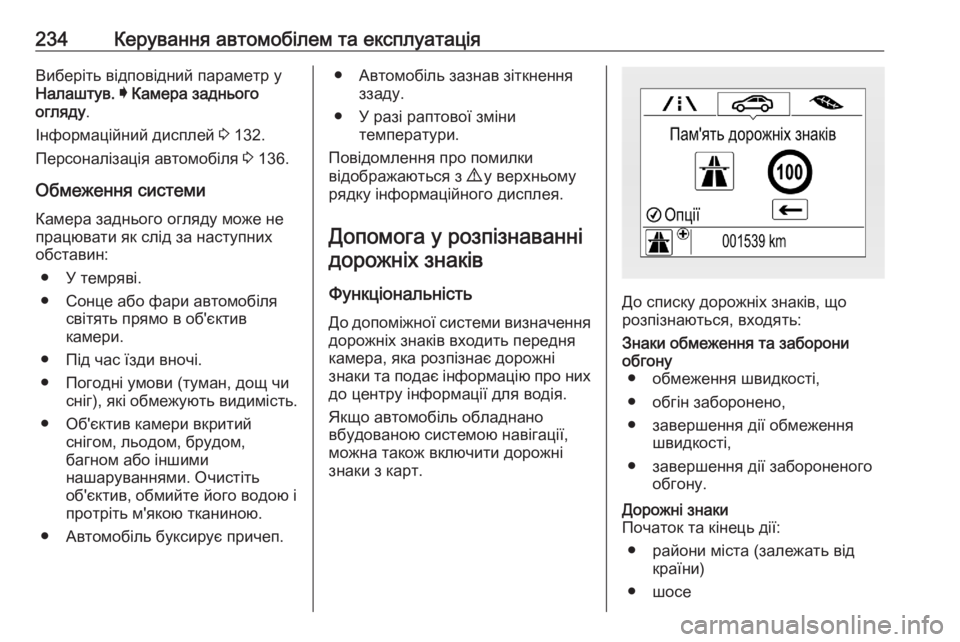

234Керування автомобілем та експлуатаціяВиберіть відповідний параметр у
Налаштув. I Камера заднього
огляду .
Інформаційний дисплей 3 132.
Персоналізація автомобіля 3 136.
Обмеження системи Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями. Очистіть
об'єктив, обмийте його водою і
протріть м'якою тканиною.
● Автомобіль буксирує причеп.● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Допомога у розпізнаванні дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, яка розпізнає дорожні
знаки та подає інформацію про них
до центру інформації для водія.
Якщо автомобіль обладнано
вбудованою системою навігації,
можна також включити дорожні
знаки з карт.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості,
● обгін заборонено,
● завершення дії обмеження швидкості,
● завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
● райони міста (залежать від країни)
● шосе

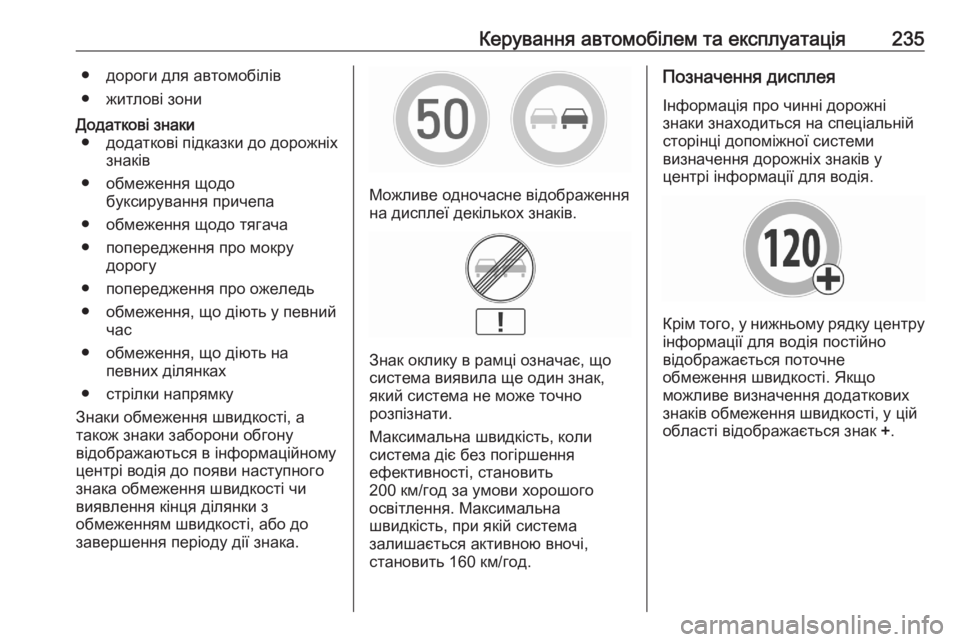

Керування автомобілем та експлуатація235● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● обмеження, що діють у певний час
● обмеження, що діють на певних ділянках
● стрілки напрямку
Знаки обмеження швидкості, а
також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає, що
система виявила ще один знак, який система не може точно
розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея
Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків у
центрі інформації для водія.
Крім того, у нижньому рядку центру інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
можливе визначення додаткових
знаків обмеження швидкості, у цій
області відображається знак +.

236Керування автомобілем та експлуатація

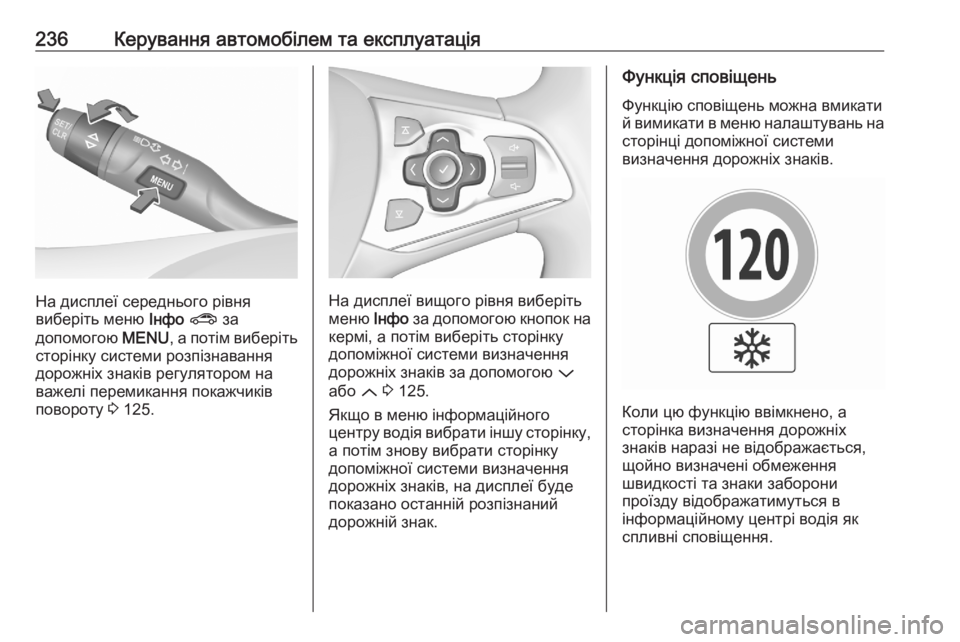

На дисплеї середнього рівня
виберіть меню Інфо ? за
допомогою MENU, а потім виберіть
сторінку системи розпізнавання дорожніх знаків регулятором наважелі перемикання покажчиків
повороту 3 125.На дисплеї вищого рівня виберіть
меню Інфо за допомогою кнопок на
кермі, а потім виберіть сторінку
допоміжної системи визначення
дорожніх знаків за допомогою P
або Q 3 125.
Якщо в меню інформаційного
центру водія вибрати іншу сторінку, а потім знову вибрати сторінку
допоміжної системи визначення
дорожніх знаків, на дисплеї буде
показано останній розпізнаний
дорожній знак.
Функція сповіщень
Функцію сповіщень можна вмикати
й вимикати в меню налаштувань на
сторінці допоміжної системи
визначення дорожніх знаків.
Коли цю функцію ввімкнено, а
сторінка визначення дорожніх
знаків наразі не відображається,
щойно визначені обмеження
швидкості та знаки заборони
проїзду відображатимуться в
інформаційному центрі водія як
спливні сповіщення.

Керування автомобілем та експлуатація237

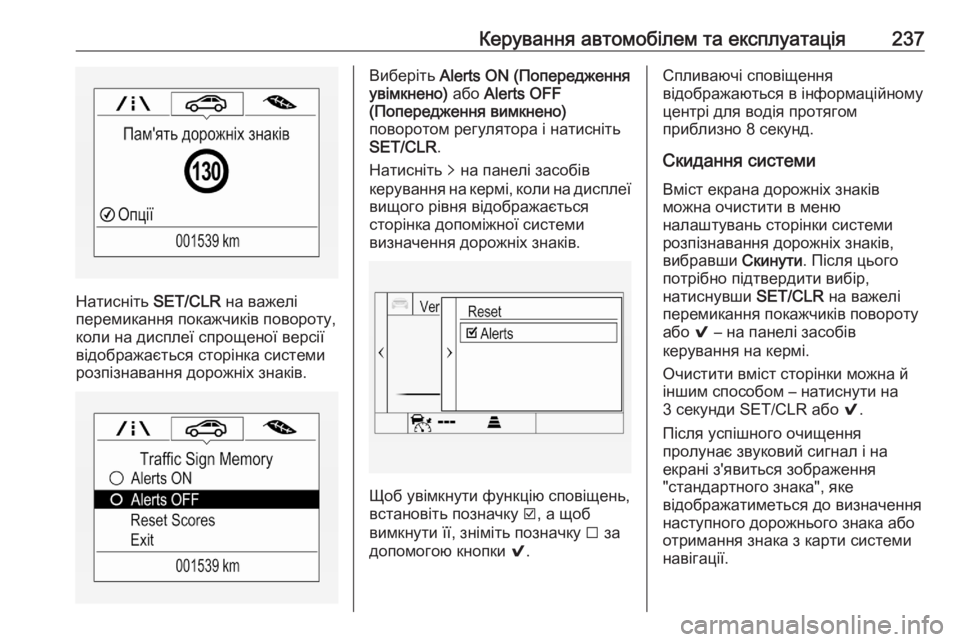

Натисніть SET/CLR на важелі
перемикання покажчиків повороту,
коли на дисплеї спрощеної версії
відображається сторінка системи
розпізнавання дорожніх знаків.
Виберіть Alerts ON (Попередження
увімкнено) або Alerts OFF
(Попередження вимкнено)
поворотом регулятора і натисніть
SET/CLR .
Натисніть q на панелі засобів
керування на кермі, коли на дисплеї
вищого рівня відображається
сторінка допоміжної системи
визначення дорожніх знаків.
Щоб увімкнути функцію сповіщень,
встановіть позначку J, а щоб
вимкнути її, зніміть позначку I за
допомогою кнопки 9.
Спливаючі сповіщення
відображаються в інформаційному
центрі для водія протягом
приблизно 8 секунд.
Скидання системи Вміст екрана дорожніх знаків
можна очистити в меню
налаштувань сторінки системи
розпізнавання дорожніх знаків,
вибравши Скинути. Після цього
потрібно підтвердити вибір,
натиснувши SET/CLR на важелі
перемикання покажчиків повороту
або 9 – на панелі засобів
керування на кермі.
Очистити вміст сторінки можна й
іншим способом – натиснути на
3 секунди SET/CLR або 9.
Після успішного очищення
пролунає звуковий сигнал і на
екрані з'явиться зображення
"стандартного знака", яке
відображатиметься до визначення
наступного дорожнього знака або
отримання знака з карти системи
навігації.

238Керування автомобілем та експлуатація

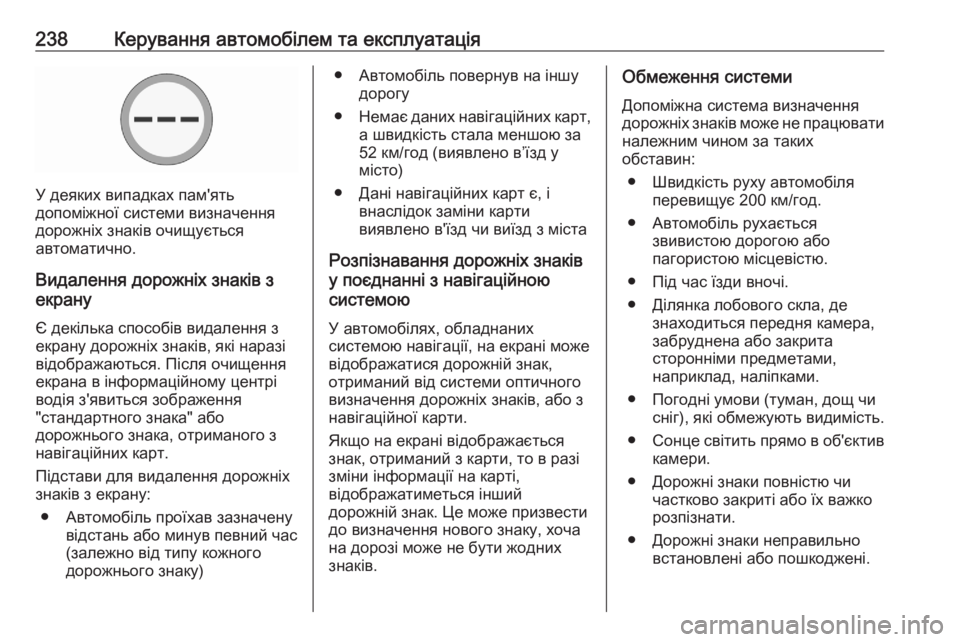

У деяких випадках пам'ять
допоміжної системи визначення
дорожніх знаків очищується
автоматично.
Видалення дорожніх знаків з
екрану
Є декілька способів видалення з
екрану дорожніх знаків, які наразі
відображаються. Після очищення
екрана в інформаційному центрі
водія з'явиться зображення
"стандартного знака" або
дорожнього знака, отриманого з
навігаційних карт.
Підстави для видалення дорожніх
знаків з екрану:
● Автомобіль проїхав зазначену відстань або минув певний час
(залежно від типу кожного
дорожнього знаку)
● Автомобіль повернув на іншу дорогу
● Немає даних навігаційних карт,
а швидкість стала меншою за
52 км/год (виявлено в’їзд у
місто)
● Дані навігаційних карт є, і внаслідок заміни карти
виявлено в'їзд чи виїзд з міста
Розпізнавання дорожніх знаків
у поєднанні з навігаційною
системою
У автомобілях, обладнаних
системою навігації, на екрані може
відображатися дорожній знак,
отриманий від системи оптичного визначення дорожніх знаків, або з
навігаційної карти.
Якщо на екрані відображається
знак, отриманий з карти, то в разі
зміни інформації на карті,
відображатиметься інший
дорожній знак. Це може призвести
до визначення нового знаку, хоча
на дорозі може не бути жодних
знаків.Обмеження системи
Допоміжна система визначення
дорожніх знаків може не працювати
належним чином за таких
обставин:
● Швидкість руху автомобіля перевищує 200 км/год.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Ділянка лобового скла, де знаходиться передня камера,
забруднена або закрита
сторонніми предметами,
наприклад, наліпками.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Сонце світить прямо в об'єктив
камери.
● Дорожні знаки повністю чи частково закриті або їх важко
розпізнати.
● Дорожні знаки неправильно встановлені або пошкоджені.
