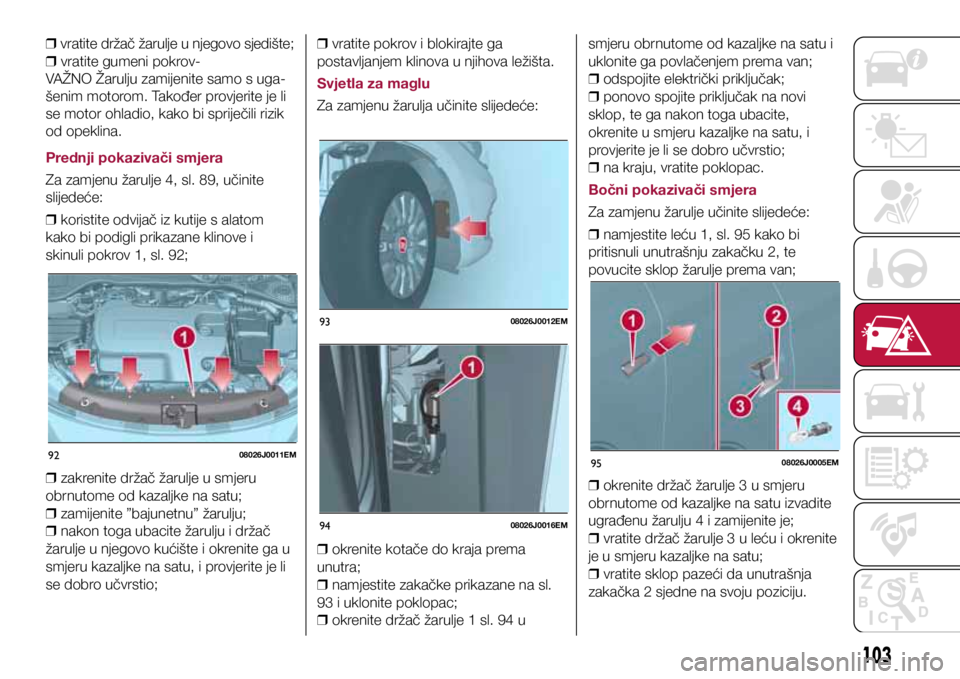

Page 105 of 206

9208026J0011EM
9308026J0012EM
9408026J0016EM
9508026J0005EM
❒ vratite držač žarulje u njegovo sjedište;
❒ vratite gumeni pokrov-
VAŽNO Žarulju zamijenite samo s uga-
šenim motorom. Također provjerite je li
se motor ohladio, kako bi spriječili rizik
od opeklina.
Prednji pokazivači smjera
Za zamjenu žarulje 4, sl. 89, učinite
slijedeće:
❒ koristite odvijač iz kutije s alatom
kako bi podigli prikazane klinove i
skinuli pokrov 1, sl. 92;
❒ zakrenite držač žarulje u smjeru
obrnutome od kazaljke na satu;
❒ zamijenite ”bajunetnu” žarulju;
❒ nakon toga ubacite žarulju i držač
žarulje u njegovo kućište i okrenite ga u
smjeru kazaljke na satu, i provjerite je li
se dobro učvrstio;
❒ vratite pokrov i blokirajte ga
postavljanjem klinova u njihova ležišta.
Svjetla za maglu
Za zamjenu žarulja učinite slijedeće:
❒ okrenite kotače do kraja prema
unutra;
❒ namjestite zakačke prikazane na sl.
93 i uklonite poklopac;
❒ okrenite držač žarulje 1 sl. 94 u smjeru obrnutome od kazaljke na satu i
uklonite ga povlačenjem prema van;
❒ odspojite električki priključak;
❒ ponovo spojite priključak na novi
sklop, te ga nakon toga ubacite,
okrenite u smjeru kazaljke na satu, i
provjerite je li se dobro učvrstio;
❒ na kraju, vratite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje učinite slijedeće:
❒ namjestite leću 1, sl. 95 kako bi
pritisnuli unutrašnju zakačku 2, te
povucite sklop žarulje prema van;
❒ okrenite držač žarulje 3 u smjeru
obrnutome od kazaljke na satu izvadite
ugrađenu žarulju 4 i zamijenite je;
❒ vratite držač žarulje 3 u leću i okrenite
je u smjeru kazaljke na satu;
❒ vratite sklop pazeći da unutrašnja
zakačka 2 sjedne na svoju poziciju.
103
Page 106 of 206
9608026J0006EM
9708026J0007EM
9808026J0008EM
9908026J0017EM
10008026J0018EM
10108026J0019EM
Pozicije stražnjih žarulja
1. Bočna svjetla/stop svjetla
2. Pokazivač smjera
3. Svjetlo za vožnju u nazad
4. Stražnje svjetlo za maglu
Sklop stražnjih svjetala
Za zamjenu žarulje, učinite slijedeće:
❒ otvorite poklopac prtljažnika i skinite
pokrov na unutrašnjoj oblozi 5, sl. 97;
❒ odspojite središnji električki priključak
6, djelujući na odgovarajući držač, te
odvrnite vijak 7, sl. 98;
❒ uklonite sklop stražnjeg svjetla,
povlačenjem prema van kako je
prikazano na sl. 99;
❒ za zamjenu žarulje stražnjeg svjetla za
maglu, okrenite držač žarulje 8, sl. 100 u
smjeru suprotnome od kazaljke na satu i
zamijenite žarulju, vađenjem iz držača žarulje;
❒ za zamjenu drugih žarulja, odvrnite
četiri pričvrsna vijka sl. 100 i uklonite
sklop držača žarulje;
❒ zamijenite odgovarajuću žarulju
(sl. 101: 9 = pozicijsko; 10 = stop;
11 = vožnja u nazad; 12 = pokazivač
smjera);
104
U SLU6AJU NUŽDE

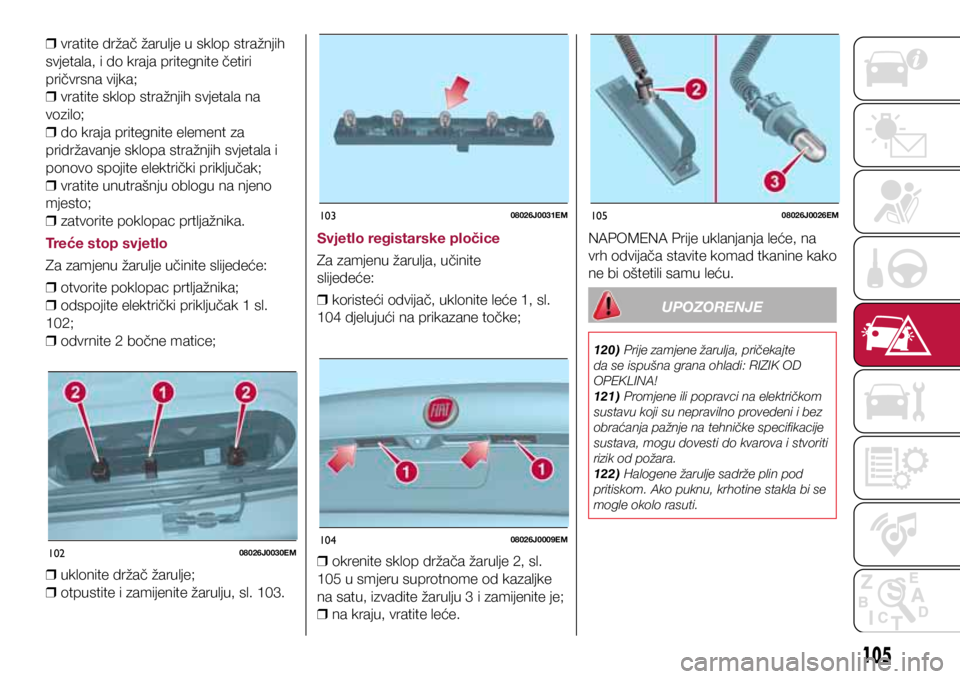

Page 107 of 206

10208026J0030EM
10308026J0031EM
10408026J0009EM
10508026J0026EM
❒ vratite držač žarulje u sklop stražnjih
svjetala, i do kraja pritegnite četiri
pričvrsna vijka;
❒ vratite sklop stražnjih svjetala na
vozilo;
❒ do kraja pritegnite element za
pridržavanje sklopa stražnjih svjetala i
ponovo spojite električki priključak;
❒ vratite unutrašnju oblogu na njeno
mjesto;
❒ zatvorite poklopac prtljažnika.
Treće stop svjetlo
Za zamjenu žarulje učinite slijedeće:
❒ otvorite poklopac prtljažnika;
❒ odspojite električki priključak 1 sl.
102;
❒ odvrnite 2 bočne matice;
❒ uklonite držač žarulje;
❒ otpustite i zamijenite žarulju, sl. 103. Svjetlo registarske pločice
Za zamjenu žarulja, učinite
slijedeće:
❒ koristeći odvijač, uklonite leće 1, sl.
104 djelujući na prikazane točke;
❒ okrenite sklop držača žarulje 2, sl.
105 u smjeru suprotnome od kazaljke
na satu, izvadite žarulju 3 i zamijenite je;
❒ na kraju, vratite leće. NAPOMENA Prije uklanjanja leće, na
vrh odvijača stavite komad tkanine kako
ne bi oštetili samu leću.
UPOZORENJE
120) Prije zamjene žarulja, pričekajte
da se ispušna grana ohladi: RIZIK OD
OPEKLINA!
121) Promjene ili popravci na električkom
sustavu koji su nepravilno provedeni i bez
obraćanja pažnje na tehničke specifikacije
sustava, mogu dovesti do kvarova i stvoriti
rizik od požara.
122) Halogene žarulje sadrže plin pod
pritiskom. Ako puknu, krhotine stakla bi se
mogle okolo rasuti.
105

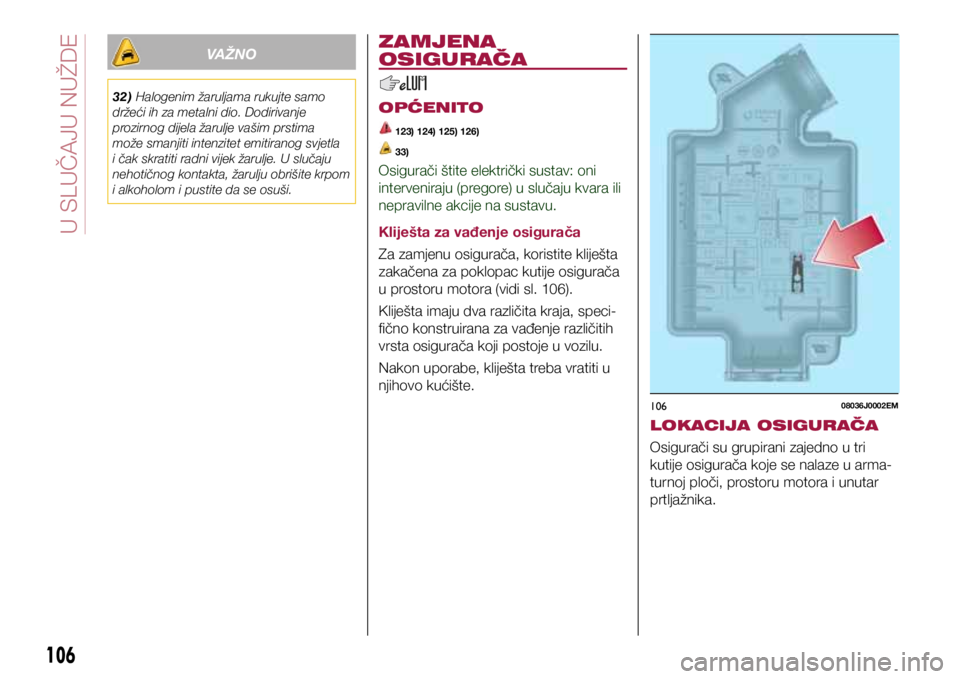

Page 108 of 206
10608036J0002EM
VAŽNO
32) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog svjetla
i čak skratiti radni vijek žarulje. U slučaju
nehotičnog kontakta, žarulju obrišite krpom
i alkoholom i pustite da se osuši.
ZAMJENA
OSIGURAČA
OPĆENITO
123) 124) 125) 126)
33)
Osigurači štite električki sustav: oni
interveniraju (pregore) u slučaju kvara ili
nepravilne akcije na sustavu.
Kliješta za vađenje osigurača
Za zamjenu osigurača, koristite kliješta
zakačena za poklopac kutije osigurača
u prostoru motora (vidi sl. 106).
Kliješta imaju dva različita kraja, speci-
fično konstruirana za vađenje različitih
vrsta osigurača koji postoje u vozilu.
Nakon uporabe, kliješta treba vratiti u
njihovo kućište.LOKACIJA OSIGURAČA
Osigurači su grupirani zajedno u tri
kutije osigurača koje se nalaze u arma-
turnoj ploči, prostoru motora i unutar
prtljažnika.
106
U SLU6AJU NUŽ +E

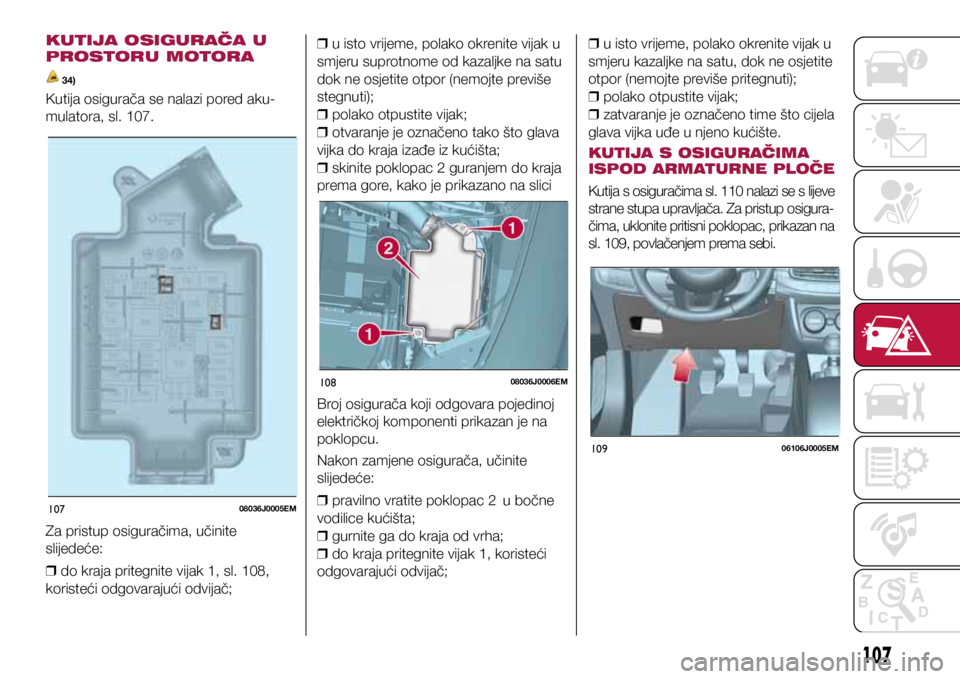

Page 109 of 206

10708036J0005EM
10808036J0006EM
10906106J0005EM
KUTIJA OSIGURAČA U
PROSTORU MOTORA
34)
Kutija osigurača se nalazi pored aku-
mulatora, sl. 107.
Za pristup osiguračima, učinite
slijedeće:
❒ do kraja pritegnite vijak 1, sl. 108,
koristeći odgovarajući odvijač;
❒ u isto vrijeme, polako okrenite vijak u
smjeru suprotnome od kazaljke na satu
dok ne osjetite otpor (nemojte previše
stegnuti);
❒ polako otpustite vijak;
❒ otvaranje je označeno tako što glava
vijka do kraja izađe iz kućišta;
❒ skinite poklopac 2 guranjem do kraja
prema gore, kako je prikazano na slici
Broj osigurača koji odgovara pojedinoj
električkoj komponenti prikazan je na
poklopcu.
Nakon zamjene osigurača, učinite
slijedeće:
❒ pravilno vratite poklopac 2 u bočne
vodilice kućišta;
❒ gurnite ga do kraja od vrha;
❒ do kraja pritegnite vijak 1, koristeći
odgovarajući odvijač;
❒ u isto vrijeme, polako okrenite vijak u
smjeru kazaljke na satu, dok ne osjetite
otpor (nemojte previše pritegnuti);
❒ polako otpustite vijak;
❒ zatvaranje je označeno time što cijela
glava vijka uđe u njeno kućište.
KUTIJA S OSIGURAČIMA
ISPOD ARMATURNE PLOČE
Kutija s osiguračima sl. 110 nalazi se s lijeve
strane stupa upravljača. Za pristup osigura-
čima, uklonite pritisni poklopac, prikazan na
sl. 109, povlačenjem prema sebi.
107

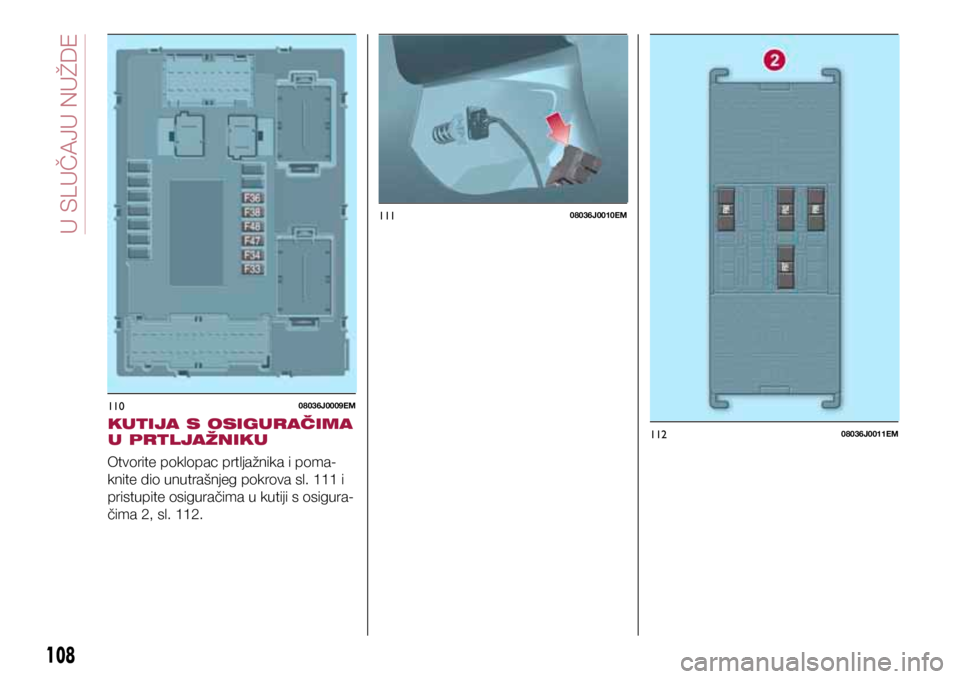

Page 110 of 206
11008036J0009EM
11108036J0010EM
11208036J0011EMKUTIJA S OSIGURAČIMA
U PRTLJAŽNIKU
Otvorite poklopac prtljažnika i poma-
knite dio unutrašnjeg pokrova sl. 111 i
pristupite osiguračima u kutiji s osigura-
čima 2, sl. 112.
108
