Page 97 of 206

VUČA PRIKOLICE
VAŽNE NAPOMENE
115) 116)
Za vuču kamp kućice ili prikolice vozilo
mora biti opremljeno s odobrenom
kukom za vuču i odgovarajućim elek-
tričkim sustavom. Ako je kuku potrebno
ugraditi nakon kupnje vozila, preporuča
se to obaviti u stručnoj radionici.
Ugradite bilo kakva specifična i/ili do-
datna vanjska zrcala kako je propisano
zakonom.
Zapamtite da je tijekom vuče prikolice
teže svladati strme uspone, put kočenja
je duži i pretjecanje traje duže ovisno o
ukupnoj masi prikolice.
Tijekom vožnje nizbrdo, umjesto stal-
nog kočenja prebacite mjenjač u niži
stupanj.
Masa kojom prikolica opterećuje kuku
za vuču smanjuje ukupnu nosivost vo-
zila. Kako bi bili sigurni da nećete prijeći
maksimalnu dozvoljenu vučnu masu
vozila (navedena je u registracijskim
dokumentima vozila), u obzir treba uzeti
potpuno natovarenu prikolicu, uključu-
jući dodatke i prtljagu.
Poštujte ograničenja brzine u zemlji u
kojoj se vozite, koja se odnose na vozila koja vuku prikolicu. U svakom slučaju,
maksimalna brzina ne smije prijeći 100
km/h.
Bilo kakva električka kočnica mora
se napajati direktno preko kabela s
poprečnim presjekom ne manjim od 2,5
mm
2.
Dodatno na električke grane, elek-
trički sustav vozila smije se opteretiti
s električkom kočnicom i unutrašnjim
svjetlom prikolice čija snaga ne prelazi
15 W. Za spajanje, koristite pripremljeni
sklop s kabelom akumulatora presjeka
koji nije manji od 2,5 mm
2.
VAŽNO Uporaba dodatnih tereta koja
nisu vanjska svjetla (npr. električka koč-
nica) dozvoljena je samo s upaljenim
motorom.
UGRADNJA KUKE ZA
VUČU
Specijalist treba ugraditi kuku za vuču
na karoseriju u skladu s informacijama i
preporukama proizvođača kuke. Tako-
đer mora zadovoljiti trenutne propise uz
referenciranje na Direktivu 94/20/EC i
odgovarajuće amandmane. Za bilo koju izvedbu korišteni uređaj za
vuču mora odgovarati vučnom kapaci-
tetu vozila na koje će biti ugrađen.
Što se tiče električkog spoja, poželjno
je koristiti standardni priključak koji se
obično ugrađuje na specijalni nosač
koji se normalno učvršćuje za uređaj
za vuču. Na vozilo se mora ugraditi
specijalna kontrolna jedinica za kontrolu
vanjskih svjetala prikolice.
Preporuča se uporaba 7 ili 13-pinskog
12 VDC priključka (CUNA/UNI i ISO/
DIN standardi). Slijedite bilo koje upute
proizvođača vozila i uređaja za vuču.
UPOZORENJE
115) ABS sustav s kojim je opremljeno
vozilo neće kontrolirati sustav kočenja
prikolice. Zbog toga je potrebna posebna
pažnja na skliskim površinama.
116) Nikada nemojte modificirati sustav
kočenja vozila radi kontrole kočnica
prikolice. Sustav kočenja prikolice mora biti
potpuno neovisan od hidrauličkog sustava
kočenja vozila.
95
Page 98 of 206

8607206J0001EM
8707206J0002EM
8607206J0001EM
8707206J0002EM

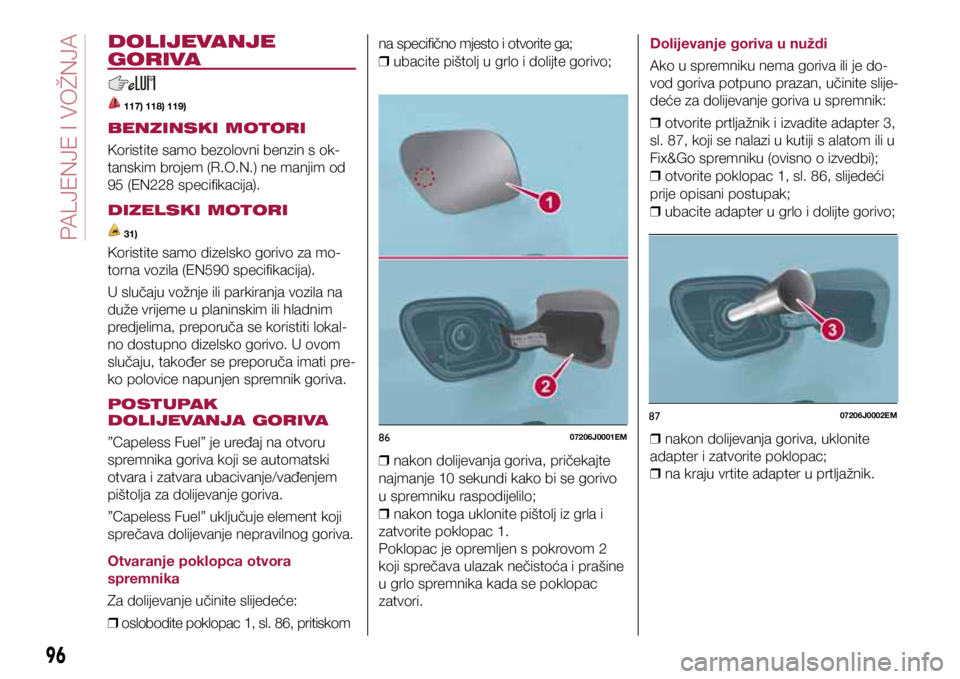

DOLIJEVANJE
GORIVA
117) 118) 119)
BENZINSKI MOTORI
Koristite samo bezolovni benzin s ok-
tanskim brojem (R.O.N.) ne manjim od
95 (EN228 specifikacija).
DIZELSKI MOTORI
31)
Koristite samo dizelsko gorivo za mo-
torna vozila (EN590 specifikacija).
U slučaju vožnje ili parkiranja vozila na
duže vrijeme u planinskim ili hladnim
predjelima, preporuča se koristiti lokal-
no dostupno dizelsko gorivo. U ovom
slučaju, također se preporuča imati pre-
ko polovice napunjen spremnik goriva.
POSTUPAK
DOLIJEVANJA GORIVA
”Capeless Fuel” je uređaj na otvoru
spremnika goriva koji se automatski
otvara i zatvara ubacivanje/vađenjem
pištolja za dolijevanje goriva.
”Capeless Fuel” uključuje element koji
sprečava dolijevanje nepravilnog goriva.
Otvaranje poklopca otvora
spremnika
Za dolijevanje učinite slijedeće:
❒ oslobodite poklopac 1, sl. 86, pritiskom na specifično mjesto i otvorite ga;
❒ ubacite pištolj u grlo i dolijte gorivo;
❒ nakon dolijevanja goriva, pričekajte
najmanje 10 sekundi kako bi se gorivo
u spremniku raspodijelilo;
❒ nakon toga uklonite pištolj iz grla i
zatvorite poklopac 1.
Poklopac je opremljen s pokrovom 2
koji sprečava ulazak nečistoća i prašine
u grlo spremnika kada se poklopac
zatvori. Dolijevanje goriva u nuždi
Ako u spremniku nema goriva ili je do-
vod goriva potpuno prazan, učinite slije-
deće za dolijevanje goriva u spremnik:
❒ otvorite prtljažnik i izvadite adapter 3,
sl. 87, koji se nalazi u kutiji s alatom ili u
Fix&Go spremniku (ovisno o izvedbi);
❒ otvorite poklopac 1, sl. 86, slijedeći
prije opisani postupak;
❒ ubacite adapter u grlo i dolijte gorivo;
❒ nakon dolijevanja goriva, uklonite
adapter i zatvorite poklopac;
❒ na kraju vrtite adapter u prtljažnik.
96
TEPNIRNI M ZS
Page 99 of 206
UPOZORENJE
117) Nemojte stavljati nikakve objekte/
čepove na završetak grla koji nisu
predviđeni za vozilo. Uporaba neodobrenih
predmeta/čepova može uzrokovati
povećanje pritiska u spremniku i dovesti do
opasnih uvjeta.
118) Nemojte se približavati grlu
spremnika s otvorenim plamenom ili
upaljenom cigaretom: rizik od požara.
Nemojte se približavati grlu spremnika s
vašim licem, kako ne bi udahnuli štetna
isparavanja.
119) Nemojte koristiti mobilni telefon u
blizini pumpe za gorivo: rizik od požara.
VAŽNO
31) U slučaju dizelskih motora, u vozilo
se smije ulijevati samo dizelsko gorivo
za motorna vozila, u skladu s Europskim
standardom EN 590. Uporaba drugih
proizvoda ili mješavina može uzrokovati
nepopravljiva oštećenja motora i time
poništiti jamstvo. Ako slučajno dolijete
drugu vrstu goriva, nemojte paliti motor i
ispraznite spremnik goriva. Ako je motor
upaljen, čak i na jako kratko vrijeme, morati
će te uz spremnik isprazniti i cijeli sustav
dovoda goriva.
97
Page 100 of 206
U SLUČAJU NUŽDE
Probušena guma ili pregorena žarulja?
Ponekad, problem može omesti naše
putovanje.
Ove stranice o slučajevima nužde mogu
vam pomoči da se suočite s kritičnim
situacijama na neovisan i miran način.
U slučaju nužde preporučamo Vam da
nazovete besplatni telefon koji se može
pronaći u jamstvenoj knjižici.
Također možete nazvati nacionalni ili
međunarodni univerzalni besplatni tele-
fon kako bi pronašli najbližeg Fiatovog

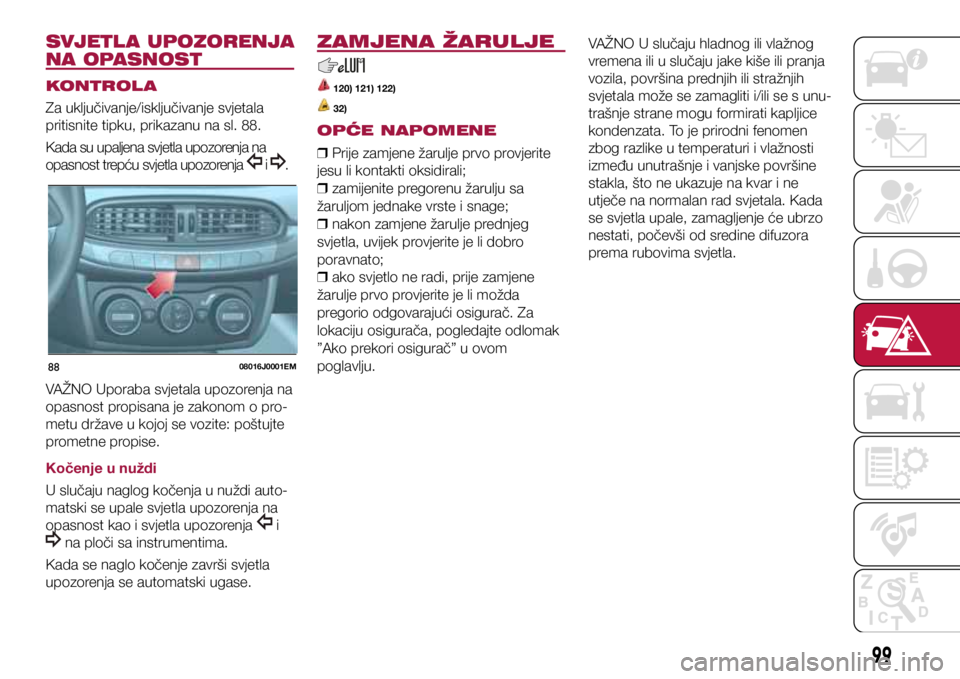

servisera ili zastupnika.SVJETLA UPOZORENJA NA
OPASNOST
...................................... 99

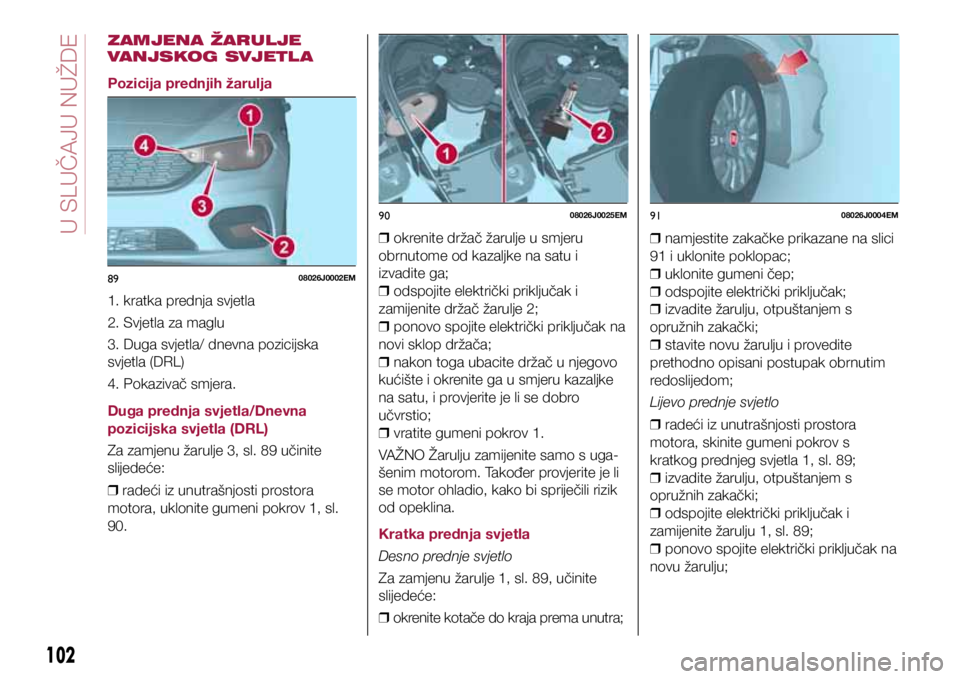

ZAMJENA ŽARULJE ........................99
ZAMJENA OSIGURAČA .................106
ZAMJENA KOTAČA ........................111
FIX&GO AUTOMATSKI KIT .............116
PALJENJA MOTORA KABELIMA ....117
SUSTAV PREKIDA DOVODA
GORIVA .......................................... 119
AUTOMATSKI MJENJAČ ................119
VUČA VOZILA U KVARU ................121
98
