2020 FIAT TIPO 4DOORS Betriebsanleitung (in German)

Nach dem Gebrauch die Zange wieder
in die Aufnahme setzen.
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in
drei Verteilern untergebracht, und zwar
am Armaturenbrett, im Motorraum und
im Kofferraum.
VERTEILER IM
MOTORRAUM
52)
Der Verteiler befindet sich neben der
Batterie Abb. 126.
Um zu den Sicherungen zu gelangen,
muss man wie folgt vorgehen:
Die Schraube 1 Abb. 127 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Gleichzeitig die Schraube langsam
entgegen dem Uhrzeigersinn drehen,
bis ein gewisser Widerstand
wahrgenommen wird (nicht forcieren).
Die Schraube wieder langsam lösen.
Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel 2 wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben und entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach dem Ersatz der Sicherung,
folgendermaßen vorgehen:
Den Deckel 2 wieder korrekt in den
seitlichen Führungen des Gehäuses
einführen;
12508036J0002EM
126P08036J003
12708036J0006EM
143

vollständig von oben nach unten
schieben;
Die Schraube 1 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Die Schraube gleichzeitig langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.
Der korrekte Verschluss ist durch die
Befestigung des ganzen
Schraubenkopfes in der Aufnahme
gewährleistet.
VERTEILER AM
ARMATURENBRETT
Der Verteiler Abb. 129 befindet sich auf
der linken Seite der Lenksäule. Der
Zugang zu den Sicherungen erfolgt
durch Abnehmen der Abdeckung
Abb. 128, indem daran gezogen wird,
bis sie ausrastet.
VERTEILER IM
KOFFERRAUM

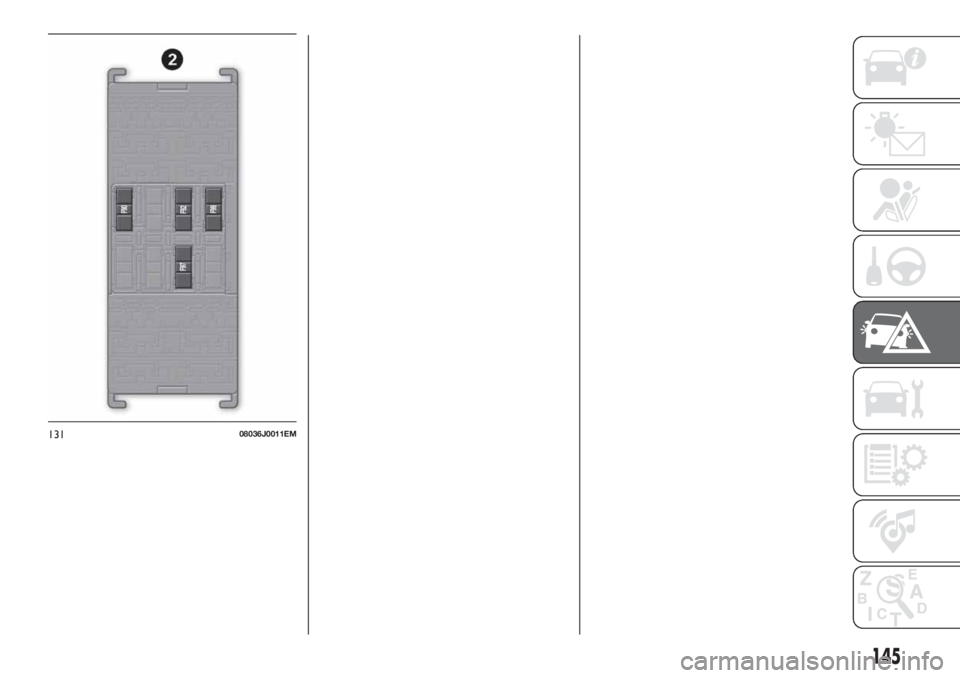

Für den Zugang zu den Sicherungen
der Verteiler 2 Abb. 131 die Heckklappe
öffnen und die Innenabdeckung
Abb. 130 aufmachen.
12806106J0005EM
12908036J0009EM
13008036J0010EM
144
IM NOTFALL

13108036J0011EM
145

VERTEILER IM MOTORRAUM
VERBRAUCHER SICHERUNG AMPERE
Zweiklang-Signalhorn F10 10
Einstellung Lordosenstütze Fahrersitz F85 10
Beheizte elektrische Spiegel F88 7.5
Heckscheibenheizung F20 30
VERTEILER AN DER INSTRUMENTENTAFEL
VERBRAUCHER SICHERUNG AMPERE
Fensterheber vorne (Fahrerseite) F47 25
Fensterheber vorne (Beifahrerseite) F48 25
StromversorgungUconnect
™-System, Klimaanlage,
EOBD-System, USB/AUX-Port (wo vorhanden),
Lenkradbedienungen.F36 15
Dead Lock Vorrichtung (Entriegelung der Fahrertür - für
Versionen/Märkte, wo vorgesehen)/Entriegelung der
Tür/Zentralverriegelung/elektrische Entriegelung der HeckklappeF38 20
Frontscheibenwaschpumpe F43 20
Linker hinterer elektrischer Fensterheber F33 25
Rechter hinterer elektrischer Fensterheber F34 25
146
IM NOTFALL

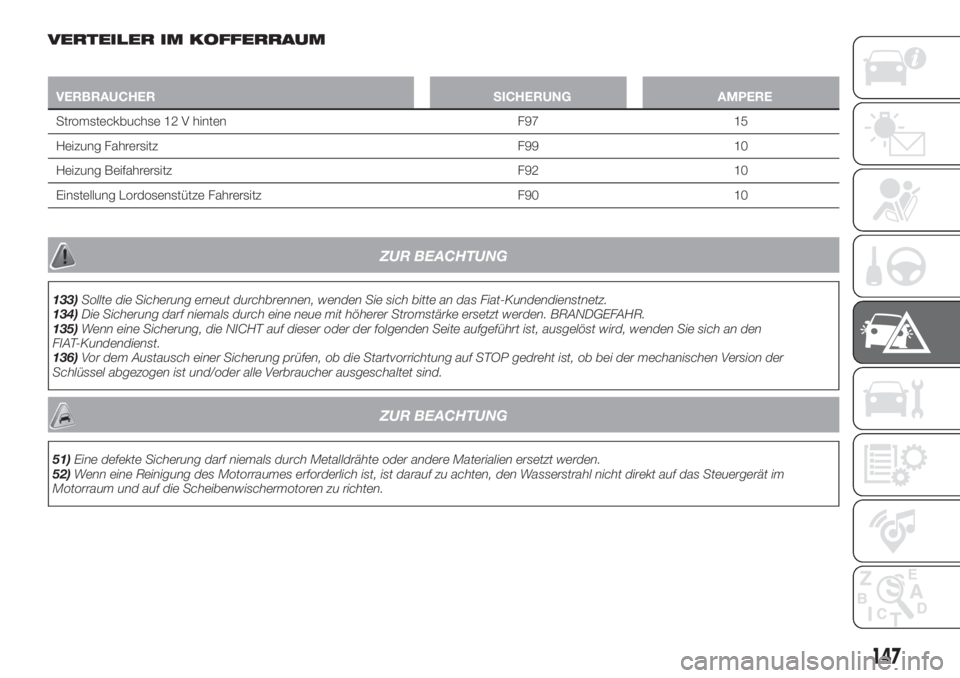

VERTEILER IM KOFFERRAUM
VERBRAUCHER SICHERUNG AMPERE
Stromsteckbuchse 12 V hinten F97 15
Heizung Fahrersitz F99 10
Heizung Beifahrersitz F92 10
Einstellung Lordosenstütze Fahrersitz F90 10
ZUR BEACHTUNG
133)Sollte die Sicherung erneut durchbrennen, wenden Sie sich bitte an das Fiat-Kundendienstnetz.
134)Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
135)Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
136)Vor dem Austausch einer Sicherung prüfen, ob die Startvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der
Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
51)Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
52)Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im
Motorraum und auf die Scheibenwischermotoren zu richten.
147

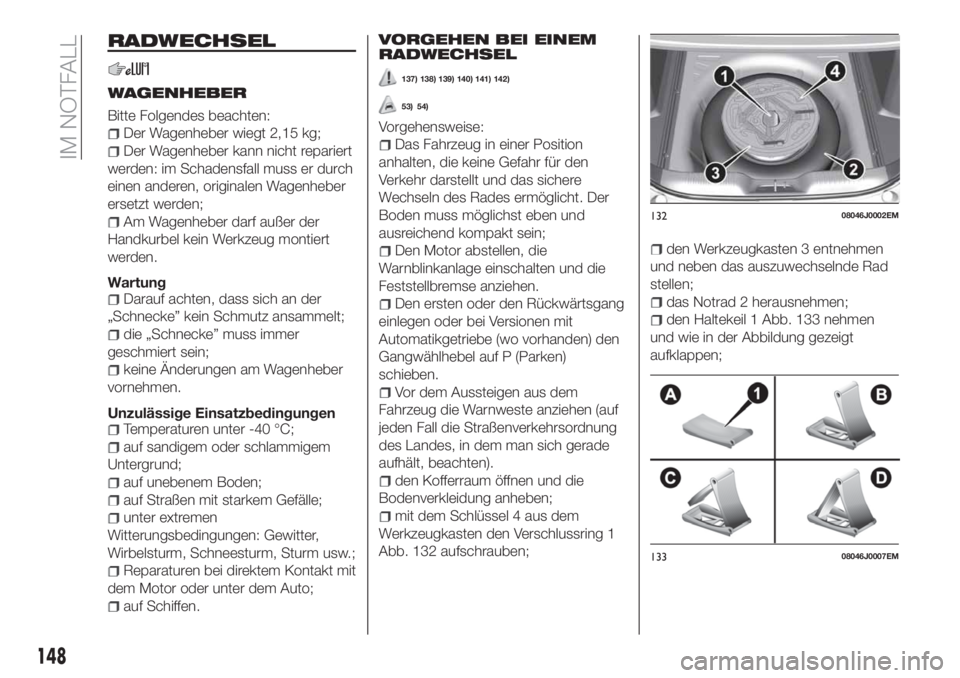

RADWECHSEL
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,15 kg;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
Am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
die „Schnecke” muss immer
geschmiert sein;
keine Änderungen am Wagenheber
vornehmen.
Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
unter extremen
Witterungsbedingungen: Gewitter,
Wirbelsturm, Schneesturm, Sturm usw.;
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
137) 138) 139) 140) 141) 142)
53) 54)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe (wo vorhanden) den
Gangwählhebel auf P (Parken)
schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
den Kofferraum öffnen und die
Bodenverkleidung anheben;
mit dem Schlüssel 4 aus dem
Werkzeugkasten den Verschlussring 1
Abb. 132 aufschrauben;
den Werkzeugkasten 3 entnehmen
und neben das auszuwechselnde Rad
stellen;
das Notrad 2 herausnehmen;
den Haltekeil 1 Abb. 133 nehmen
und wie in der Abbildung gezeigt
aufklappen;
13208046J0002EM
13308046J0007EM
148
IM NOTFALL

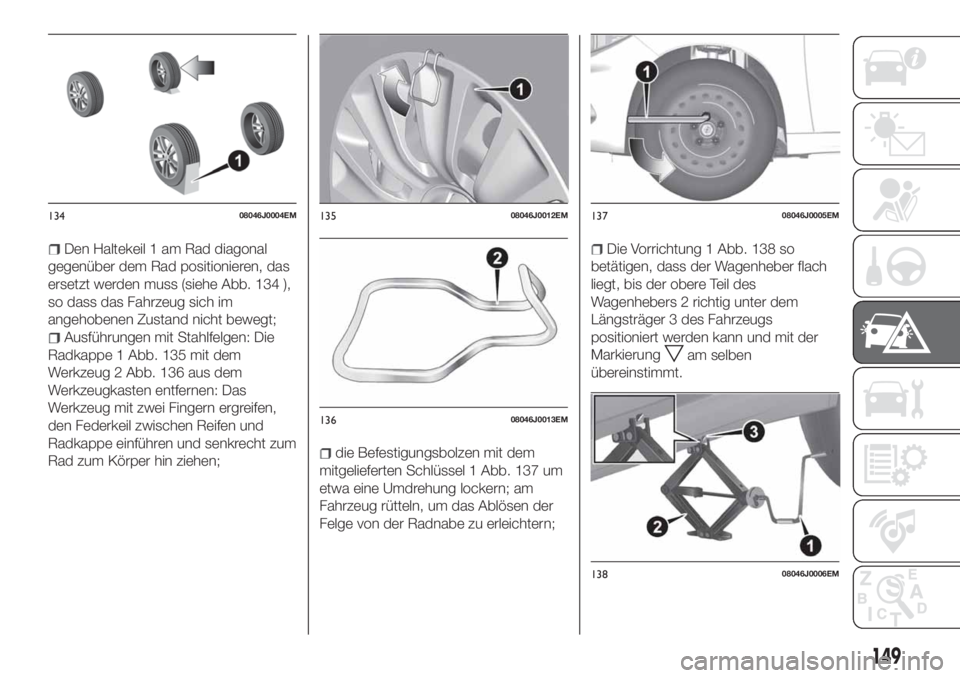

Den Haltekeil 1 am Rad diagonal
gegenüber dem Rad positionieren, das
ersetzt werden muss (siehe Abb. 134 ),
so dass das Fahrzeug sich im
angehobenen Zustand nicht bewegt;
Ausführungen mit Stahlfelgen: Die
Radkappe 1 Abb. 135 mit dem
Werkzeug 2 Abb. 136 aus dem
Werkzeugkasten entfernen: Das
Werkzeug mit zwei Fingern ergreifen,
den Federkeil zwischen Reifen und
Radkappe einführen und senkrecht zum
Rad zum Körper hin ziehen;
die Befestigungsbolzen mit dem
mitgelieferten Schlüssel 1 Abb. 137 um
etwa eine Umdrehung lockern; am
Fahrzeug rütteln, um das Ablösen der
Felge von der Radnabe zu erleichtern;
Die Vorrichtung 1 Abb. 138 so
betätigen, dass der Wagenheber flach
liegt, bis der obere Teil des
Wagenhebers 2 richtig unter dem
Längsträger 3 des Fahrzeugs
positioniert werden kann und mit der
Markierung
am selben
übereinstimmt.
13408046J0004EM13508046J0012EM
13608046J0013EM
13708046J0005EM
13808046J0006EM
149

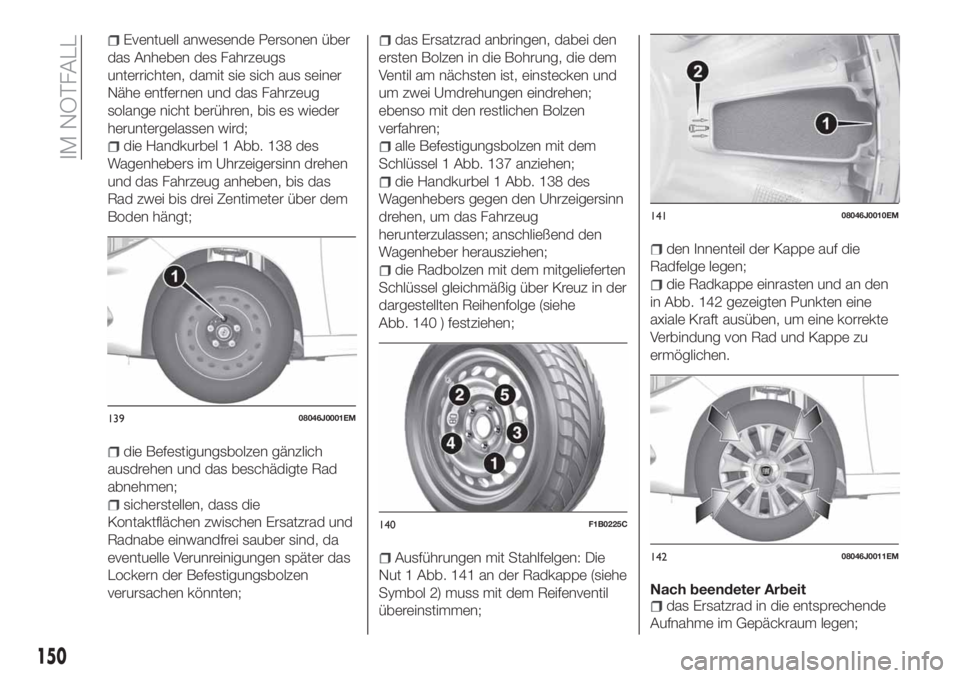

Eventuell anwesende Personen über
das Anheben des Fahrzeugs
unterrichten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wieder
heruntergelassen wird;
die Handkurbel 1 Abb. 138 des
Wagenhebers im Uhrzeigersinn drehen
und das Fahrzeug anheben, bis das
Rad zwei bis drei Zentimeter über dem
Boden hängt;
die Befestigungsbolzen gänzlich
ausdrehen und das beschädigte Rad
abnehmen;
sicherstellen, dass die
Kontaktflächen zwischen Ersatzrad und
Radnabe einwandfrei sauber sind, da
eventuelle Verunreinigungen später das
Lockern der Befestigungsbolzen
verursachen könnten;
das Ersatzrad anbringen, dabei den
ersten Bolzen in die Bohrung, die dem
Ventil am nächsten ist, einstecken und
um zwei Umdrehungen eindrehen;
ebenso mit den restlichen Bolzen
verfahren;
alle Befestigungsbolzen mit dem
Schlüssel 1 Abb. 137 anziehen;
die Handkurbel 1 Abb. 138 des
Wagenhebers gegen den Uhrzeigersinn
drehen, um das Fahrzeug
herunterzulassen; anschließend den
Wagenheber herausziehen;
die Radbolzen mit dem mitgelieferten
Schlüssel gleichmäßig über Kreuz in der
dargestellten Reihenfolge (siehe
Abb. 140 ) festziehen;
Ausführungen mit Stahlfelgen: Die
Nut 1 Abb. 141 an der Radkappe (siehe
Symbol 2) muss mit dem Reifenventil
übereinstimmen;
den Innenteil der Kappe auf die
Radfelge legen;
die Radkappe einrasten und an den
in Abb. 142 gezeigten Punkten eine
axiale Kraft ausüben, um eine korrekte
Verbindung von Rad und Kappe zu
ermöglichen.
Nach beendeter Arbeit
das Ersatzrad in die entsprechende
Aufnahme im Gepäckraum legen;
13908046J0001EM
140F1B0225C
14108046J0010EM
14208046J0011EM
150
IM NOTFALL
