2020 FIAT TIPO 4DOORS Betriebsanleitung (in German)

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Kontrolle der Position/Verschleiß der
Scheibenwischerblätter
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Heckklappe
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
und hinteren Bremsscheibenbeläge (wo vorgesehen) und
der Unversehrtheit des Bremsbelagverschleißsensors
Sichtkontrolle des Zustands und Verschleißes der hinteren
Trommelbremsen (für Versionen/Märkte, wo vorgesehen)
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 T-jet 120 PS LPG E6)(3)
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E4)(3)
(3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
167

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Zusatzaggregate (Versionen 1.4 16V 95 PS E6 / Versionen
1.4 T-jet 120 PS LPG E6)(3)
Sichtkontrolle des Zustandes des/r Riemen der
Zusatzaggregate (Versionen 1.4 16V 95 PS E4)(3)
Sichtkontrolle des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Kontrolle der Spannung der Riemen der Zusatzaggregate
(Versionen ohne automatischen Riemenspanner)
(Versionen 1.4 16V 95 PS E6 / Versionen 1.4 T-jet 120 PS
LPG E6)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.4 16V 95 PS E4)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.6 E.TorQ E6 / Versionen
1.6 E.TorQ E4)
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E4
/ Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
(3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
168
WARTUNG UND PFLEGE

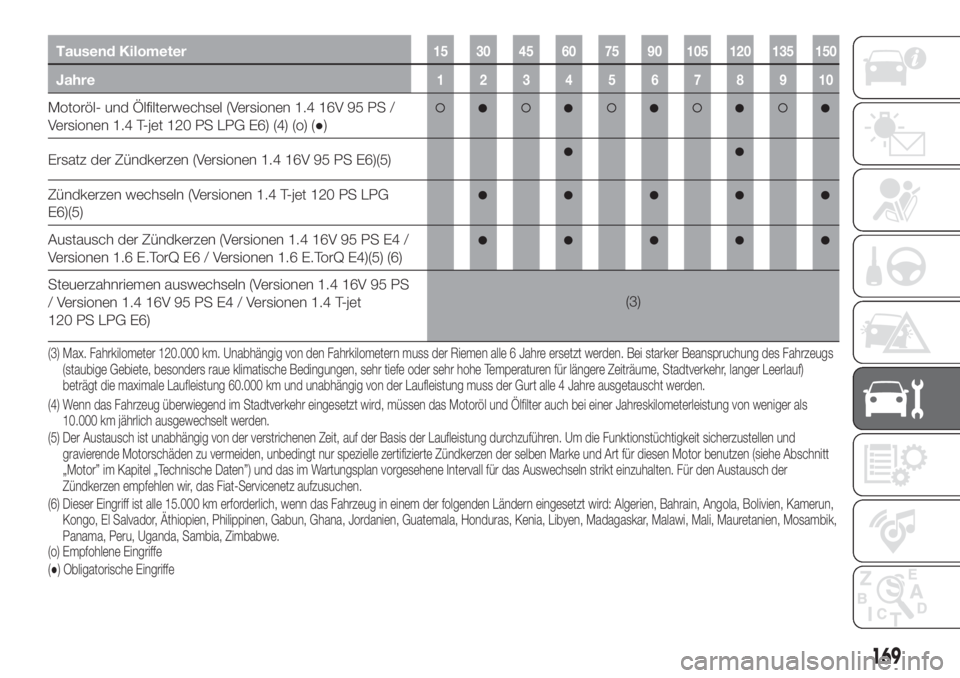

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS /
Versionen 1.4 T-jet 120 PS LPG E6) (4) (o) (●)
Ersatz der Zündkerzen (Versionen 1.4 16V 95 PS E6)(5)
Zündkerzen wechseln (Versionen 1.4 T-jet 120 PS LPG
E6)(5)
Austausch der Zündkerzen (Versionen 1.4 16V 95 PS E4 /
Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)(5) (6)
Steuerzahnriemen auswechseln (Versionen 1.4 16V 95 PS
/ Versionen 1.4 16V 95 PS E4 / Versionen 1.4 T-jet
120 PS LPG E6)(3)
(4) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km jährlich ausgewechselt werden.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe (5) Der Austausch ist unabhängig von der verstrichenen Zeit, auf der Basis der Laufleistung durchzuführen. Um die Funktionstüchtigkeit sicherzustellen und
gravierende Motorschäden zu vermeiden, unbedingt nur spezielle zertifizierte Zündkerzen der selben Marke und Art für diesen Motor benutzen (sieheAbschnitt
„Motor” im Kapitel „Technische Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Austausch der
Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(6) Dieser Eingriff ist alle 15.000 km erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Algerien, Bahrain, Angola, Bolivien, Kamerun,
Kongo, El Salvador, Äthiopien, Philippinen, Gabun, Ghana, Jordanien, Guatemala, Honduras, Kenia, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mosambik,
Panama, Peru, Uganda, Sambia, Zimbabwe. (3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
169

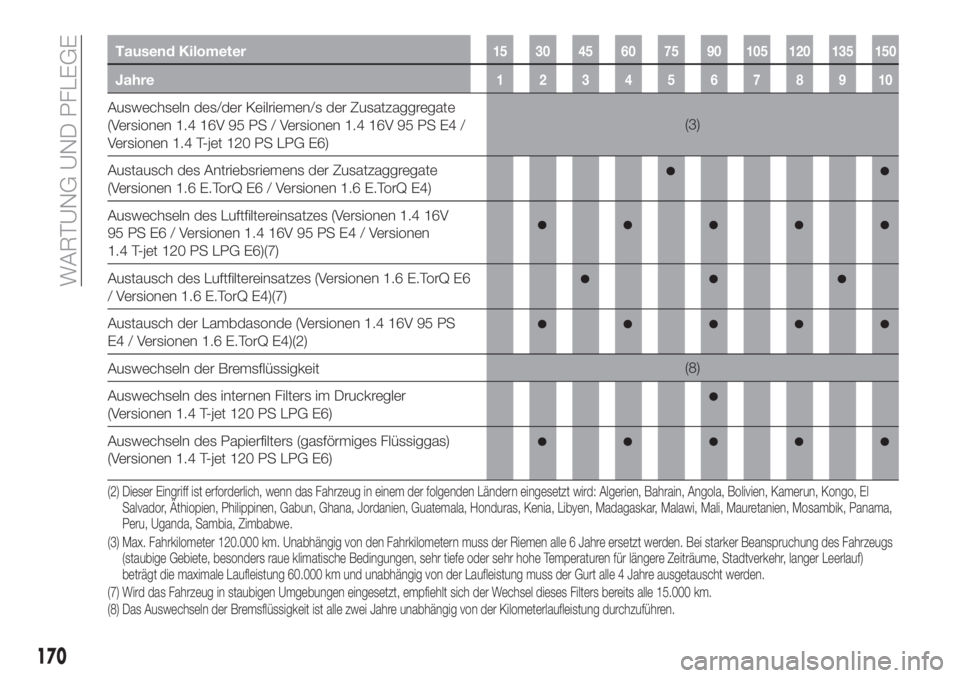

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des/der Keilriemen/s der Zusatzaggregate
(Versionen 1.4 16V 95 PS / Versionen 1.4 16V 95 PS E4 /
Versionen 1.4 T-jet 120 PS LPG E6)(3)
Austausch des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Auswechseln des Luftfiltereinsatzes (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 16V 95 PS E4 / Versionen
1.4 T-jet 120 PS LPG E6)(7)
Austausch des Luftfiltereinsatzes (Versionen 1.6 E.TorQ E6
/ Versionen 1.6 E.TorQ E4)(7)
Austausch der Lambdasonde (Versionen 1.4 16V 95 PS
E4 / Versionen 1.6 E.TorQ E4)(2)
Auswechseln der Bremsflüssigkeit(8)
Auswechseln des internen Filters im Druckregler
(Versionen 1.4 T-jet 120 PS LPG E6)
Auswechseln des Papierfilters (gasförmiges Flüssiggas)
(Versionen 1.4 T-jet 120 PS LPG E6)
(3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
(7) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km. (2) Dieser Eingriff ist erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Algerien, Bahrain, Angola, Bolivien, Kamerun, Kongo, El
Salvador, Äthiopien, Philippinen, Gabun, Ghana, Jordanien, Guatemala, Honduras, Kenia, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mosambik, Panama,
Peru, Uganda, Sambia, Zimbabwe.
(8) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
170
WARTUNG UND PFLEGE

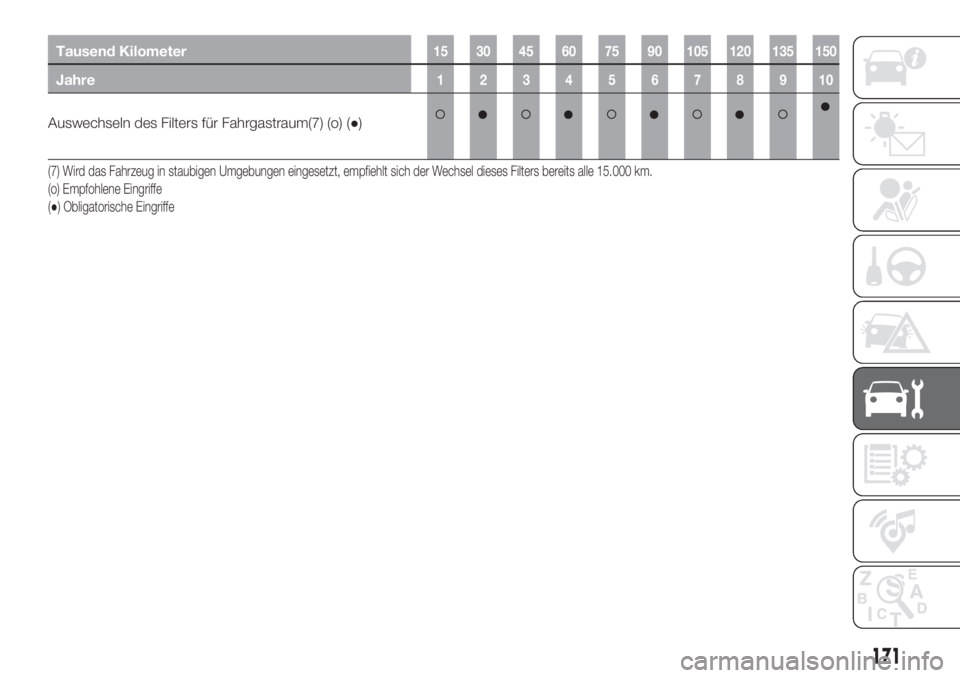

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Filters für Fahrgastraum(7) (o) (●)
(7) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
171

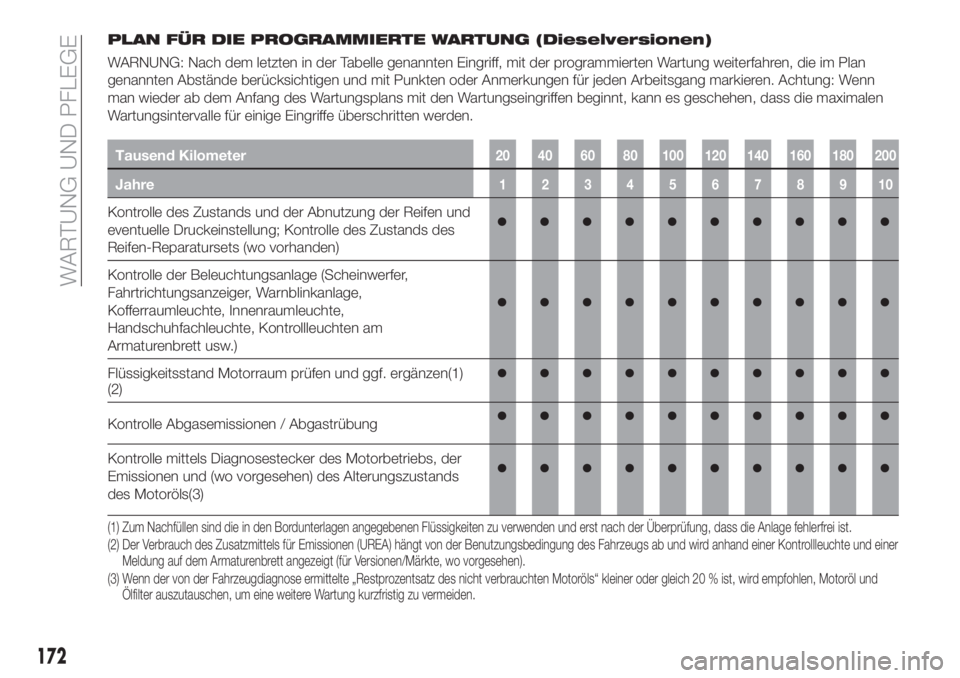

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren. Achtung: Wenn
man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die maximalen
Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands des
Reifen-Reparatursets (wo vorhanden)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
(2)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle mittels Diagnosestecker des Motorbetriebs, der
Emissionen und (wo vorgesehen) des Alterungszustands
des Motoröls(3)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Der Verbrauch des Zusatzmittels für Emissionen (UREA) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchteund einer
Meldung auf dem Armaturenbrett angezeigt (für Versionen/Märkte, wo vorgesehen).
(3) Wenn der von der Fahrzeugdiagnose ermittelte „Restprozentsatz des nicht verbrauchten Motoröls“ kleiner oder gleich 20 % ist, wird empfohlen, Motoröl und
Ölfilter auszutauschen, um eine weitere Wartung kurzfristig zu vermeiden.
172
WARTUNG UND PFLEGE

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Kontrolle der Position/Verschleiß der
Scheibenwischerblätter
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen und
hinteren Bremsscheibenbeläge (wo vorgesehen) und der
Unversehrtheit des Bremsbelagverschleißsensors
Sichtkontrolle des Zustands und Verschleißes der hinteren
Trommelbremsen (für Versionen/Märkte, wo vorgesehen)
Sichtprüfung des Steuerriemens (Versionen 1.6 Multijet)(4)
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane(4)
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
173

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Motoröl und Ölfilter wechseln (Versionen mit DPF)(6)
Steuerzahnriemen ersetzen (Versionen 1.6 Multijet)(4)
Auswechseln des/der Keilriemen/s der Zubehörteile
Kraftstofffiltereinsatz wechseln (Versionen 1.3 Multijet)(7)
Kraftstofffiltereinsatz wechseln (Versionen 1.6 Multijet)(7)
Auswechseln des Luftfiltereinsatzes(8)
Auswechseln der Bremsflüssigkeit(9)
(6) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das
Motoröl und der Ölfilter jährlich gewechselt werden. (4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
(7) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
(8) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(9) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
174
WARTUNG UND PFLEGE
