2020 FIAT TIPO 4DOORS ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

μοντάρετε το ντουί3μέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας
στήριξης2.
Εκδόσειςπου διαθέτουνπροβολείς
με εκτόνωση αερίου(Xenon)
Φώταμεσαίας/μεγάλης σκάλας
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση αυτών των
φώτων απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
Θέση τοποθέτησηςπίσω
λαμπτήρων
1.Φώτα θέσης/στοπ
2.Φλας
3.Φώτα όπισθεν
4.Πίσω φώτα ομίχληςΠίσωοπτικό σύνολο
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
ανοίξτε τοπίσωπορτάκι και
μετακινήστε το κάλυμμαεπάνω στην
εσωτερική επένδυση5εικ. 116
αποσυνδέστε το κεντρικό φις
σύνδεσης6,δρώντας στο κατάλληλο
στήριγμα,και στη συνέχεια ξεβιδώστε
τη βίδα7εικ. 117
αφαιρέστε τοπίσω οπτικό σύνολο,
βγάζοντάς τοπρος τα έξω όπως
φαίνεται στην εικ. 118
για να αντικαταστήσετε τον
λαμπτήρα τουπίσω φωτός ομίχλης
περιστρέψτε αριστερόστροφα το ντουί
8εικ. 119και αντικαταστήστε τον
λαμπτήρα,βγάζοντάς τον απότο
αντίστοιχο ντουί
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
143

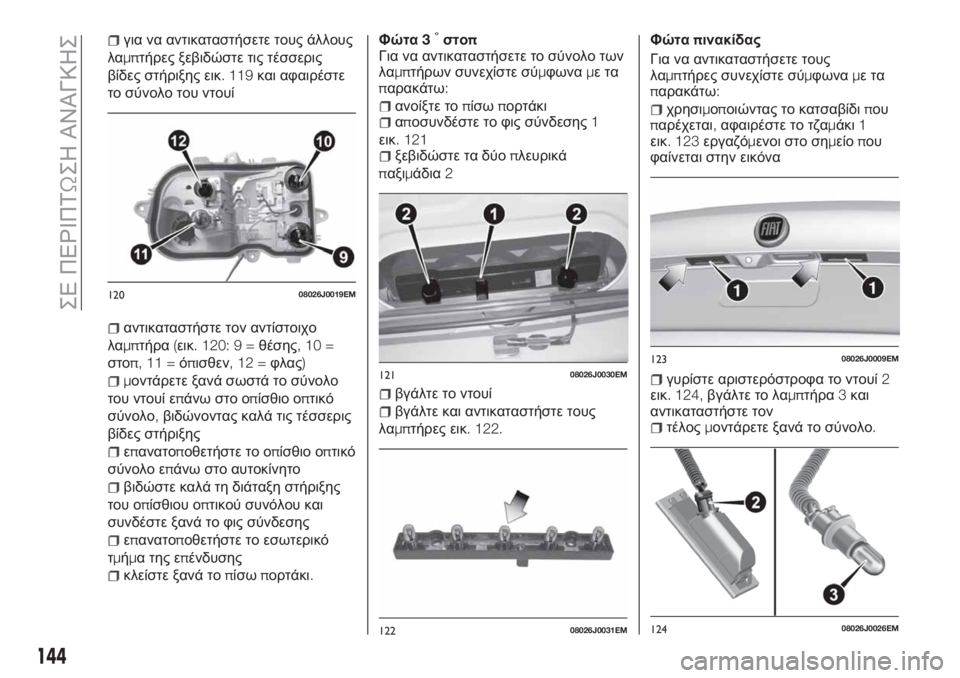

για να αντικαταστήσετε τους άλλους
λαμπτήρες ξεβιδώστε τις τέσσερις
βίδες στήριξης εικ. 119και αφαιρέστε
το σύνολο του ντουί
αντικαταστήστε τον αντίστοιχο
λαμπτήρα(εικ.120:9=θέσης,10=
στοπ, 11 =όπισθεν,12=φλας)
μοντάρετε ξανά σωστά το σύνολο
του ντουί επάνω στο οπίσθιο οπτικό
σύνολο,βιδώνοντας καλά τις τέσσερις
βίδες στήριξης
επανατοποθετήστε το οπίσθιο οπτικό
σύνολο επάνω στο αυτοκίνητο
βιδώστε καλά τη διάταξη στήριξης
του οπίσθιου οπτικού συνόλου και
συνδέστε ξανά το φις σύνδεσης
επανατοποθετήστε το εσωτερικό
τμήμα της επένδυσης
κλείστε ξανά τοπίσωπορτάκι.Φώτα3
°στοπ
Για να αντικαταστήσετε το σύνολο των
λαμπτήρων συνεχίστε σύμφωναμετα
παρακάτω:
ανοίξτε τοπίσωπορτάκιαποσυνδέστε το φις σύνδεσης1
εικ. 121
ξεβιδώστε τα δύοπλευρικά
παξιμάδια2
βγάλτε το ντουί
βγάλτε και αντικαταστήστε τους
λαμπτήρες εικ. 122.Φώταπινακίδας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,αφαιρέστε το τζαμάκι1
εικ. 123εργαζόμενοι στο σημείοπου
φαίνεται στην εικόνα
γυρίστε αριστερόστροφα το ντουί2
εικ. 124,βγάλτε το λαμπτήρα3και
αντικαταστήστε τον
τέλοςμοντάρετε ξανά το σύνολο.
12008026J0019EM
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΣΗΜΕΙΩΣΗ Πριν την αφαίρεση του
συνόλου,βεβαιωθείτε ότι έχετε
προστατέψει(π.χ.με έναπανί)την
άκρη του κατσαβιδιού,έτσι ώστε να
μην χαλάσετε το τζαμάκι.
ΠΡΟΣΟΧΗ
129)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
130)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
131)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
132)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
Σημείωση
50)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
133) 134) 135) 136)
51)
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο εσωτερικά στο καπάκι της
ασφαλειοθήκης του χώρου του
κινητήρα(δείτε εικ. 125 ).
Το τσιμπιδάκι έχει δύο διαφορετικά
άκρα και κατάλληλα σχεδιασμένα για
την αφαίρεση διαφορετικών τύπων
ασφαλειώνπου υπάρχουν στο
αυτοκίνητο.
145

Αφού το χρησιμοποιήσετε,
επανατοποθετήστε το τσιμπιδάκι στη
θέση του.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣΟι ασφάλειες συγκεντρώνονται σε
τρεις ασφαλειοθήκεςπου βρίσκονται
επάνω στο ταμπλό των οργάνων,στο
χώρο του κινητήρα καιμέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
52)
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 126.Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1εικ. 127
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
αφαιρέστε το καπάκι2,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
12508036J0002EM
126P08036J003
12708036J0006EM
146
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
2μέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 129βρίσκεται
στην αριστερήπλευρά της κολώνας
του τιμονιού.Για να φτάσετε στις
ασφάλειες αφαιρέστε το κάλυμμαπου
είναι κουμπωμένο,όπως φαίνεται στην
εικ. 128,τραβώνταςπρος τομέρος
σας.
12806106J0005EM
12908036J0009EM
147

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τηνπόρτα τουπορτμπαγκάζ
στη συνέχειαμετακιήστε το εσωτερικό
τμήμα της επένδυσης εικ. 130και
φτάστε στις ασφάλειες της
ασφαλειοθήκης2εικ. 131.
13008036J0010EM
13108036J0011EM
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα δύο τόνωνF10 10
Ρύθμισημέσηςμπροστινού καθίσματος στηνπλευρά του
οδηγούF85 10
Θερμαινόμενοι ηλεκτρικοί καθρέφτεςF88 7.5
Πίσω θερμαινόμενο τζάμιF20 30
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F47 25
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F48 25
Τροφοδοσία συστήματοςUconnect
™,Κλιματισμός,Σύστημα
EOBD,ΘύραUSB/AUX (όπου υπάρχει),Κουμπιά ελέγχου στο
τιμόνι.F36 15
ΔιάταξηDead Lock (Ξεκλείδωμαπόρτας οδηγού για
εκδόσεις/αγορές στις οποίεςπροβλέπεται)/Ξεκλείδωμα
θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό κλείδωμαπόρτας
πορτμπαγκάζF38 20
ΑντλίαπλύσηςπαρμπρίζF43 20
Πίσω αριστερό ηλεκτρικόπαράθυροF33 25
Πίσω δεξί ηλεκτρικόπαράθυροF34 25
149

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Οπίσθιαπρίζα ρεύματος12 V F97 15
Θέρμανσημπροστινού καθίσματος στηνπλευρά του οδηγούF99 10
Αντίσταση θέρμανσηςμπροστινού καθίσματος στηνπλευρά
του συνοδηγούF92 10
Ρύθμισημέσηςμπροστινού καθίσματος στηνπλευρά του
οδηγούF90 10
ΠΡΟΣΟΧΗ
133)Στηνπερίπτωσηπου η ασφάλεια σταματήσει,απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησης τηςFiat.
134)Ποτέμην αντικαθιστάτεμία ασφάλειαμεμίαάλλη η οποίαέχειπερισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
135)Εάνεπέμβειμία ασφάλειαπουΔΕΝ αναφέρεται σε αυτήκαι στηνπροηγούμενη σελίδα,απευθυνθε
ίτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
136)Πριν αντικαταστήσετεμία ασφάλεια,βεβαιωθείτεότιέχετε φέρει τον διακόπτη ανάφλεξης στοSTOP,ότιέχετε βγάλτε το κλειδί,το
μηχανικό,καιότιόλες οιάλλες ηλεκτρικές συσκευέςέχουν σβήσει και/ήαπενεργοποιηθεί.
Σημείωση
51)Ποτέμην αντικαθιστάτεμίακαμένη ασφάλειαμεμεταλλικάσύρματαήάλλο υλικό
52)Ανπρέπει ναπλύνετε το χώρο του κινητήρα,προσέξτε ναμη χτυπάτε απευθείας την ασφαλειοθήκημετονερόπου ψεκάζεται
καθώς και τομοτέρ των υαλοκαθαριστήρων.
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
