2020 Abarth 500 ESP

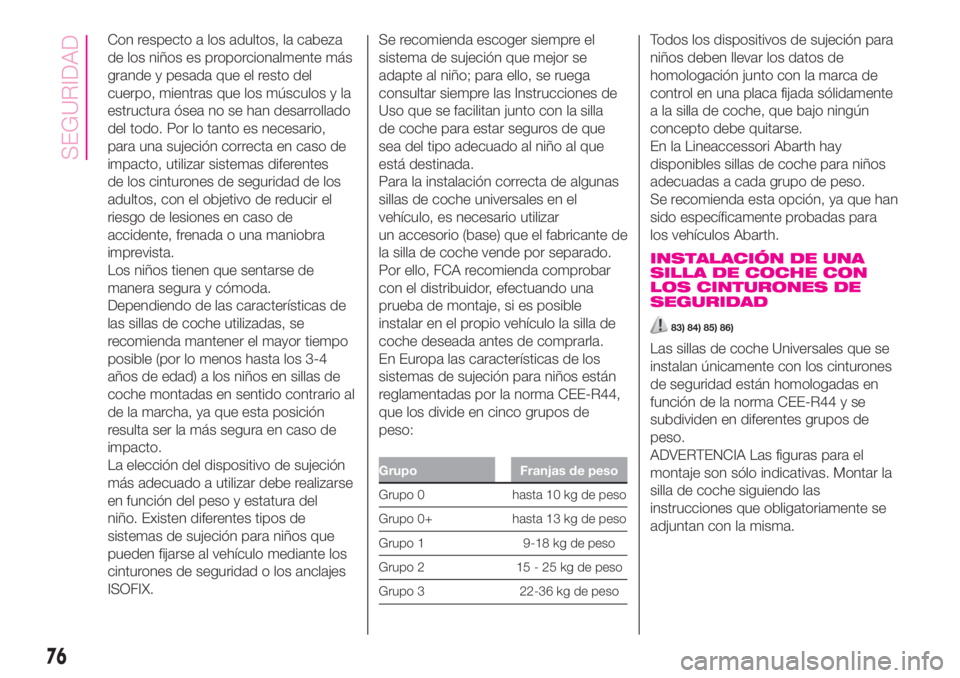

Con respecto a los adultos, la cabeza
de los niños es proporcionalmente más
grande y pesada que el resto del
cuerpo, mientras que los músculos y la
estructura ósea no se han desarrollado
del todo. Por lo tanto es necesario,
para una sujeción correcta en caso de
impacto, utilizar sistemas diferentes
de los cinturones de seguridad de los
adultos, con el objetivo de reducir el
riesgo de lesiones en caso de
accidente, frenada o una maniobra
imprevista.
Los niños tienen que sentarse de
manera segura y cómoda.
Dependiendo de las características de
las sillas de coche utilizadas, se
recomienda mantener el mayor tiempo
posible (por lo menos hasta los 3-4
años de edad) a los niños en sillas de
coche montadas en sentido contrario al
de la marcha, ya que esta posición
resulta ser la más segura en caso de
impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del
niño. Existen diferentes tipos de
sistemas de sujeción para niños que
pueden fijarse al vehículo mediante los
cinturones de seguridad o los anclajes
ISOFIX.Se recomienda escoger siempre el
sistema de sujeción que mejor se
adapte al niño; para ello, se ruega
consultar siempre las Instrucciones de
Uso que se facilitan junto con la silla
de coche para estar seguros de que
sea del tipo adecuado al niño al que
está destinada.
Para la instalación correcta de algunas
sillas de coche universales en el
vehículo, es necesario utilizar
un accesorio (base) que el fabricante de
la silla de coche vende por separado.
Por ello, FCA recomienda comprobar
con el distribuidor, efectuando una
prueba de montaje, si es posible
instalar en el propio vehículo la silla de
coche deseada antes de comprarla.
En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma CEE-R44,
que los divide en cinco grupos de
peso:
Grupo Franjas de peso
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente
a la silla de coche, que bajo ningún
concepto debe quitarse.
En la Lineaccessori Abarth hay
disponibles sillas de coche para niños
adecuadas a cada grupo de peso.
Se recomienda esta opción, ya que han
sido específicamente probadas para
los vehículos Abarth.
INSTALACIÓN DE UNA
SILLA DE COCHE CON
LOS CINTURONES DE
SEGURIDAD
83) 84) 85) 86)
Las sillas de coche Universales que se
instalan únicamente con los cinturones
de seguridad están homologadas en
función de la norma CEE-R44 y se
subdividen en diferentes grupos de
peso.
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
76
SEGURIDAD

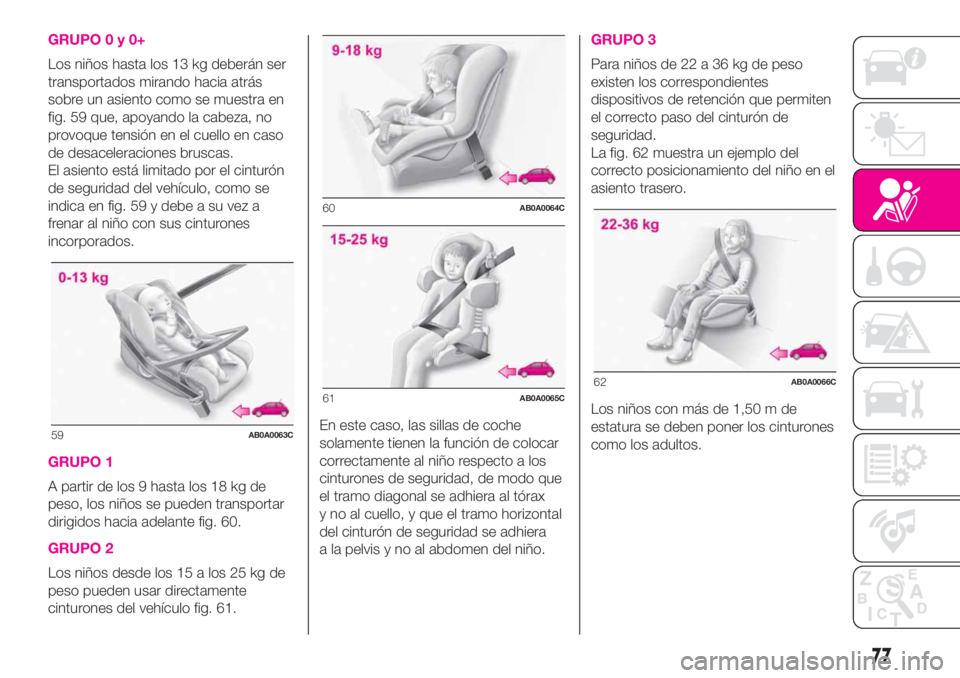

GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás
sobre un asiento como se muestra en
fig. 59 que, apoyando la cabeza, no
provoque tensión en el cuello en caso
de desaceleraciones bruscas.
El asiento está limitado por el cinturón
de seguridad del vehículo, como se
indica en fig. 59 y debe a su vez a
frenar al niño con sus cinturones
incorporados.
GRUPO 1
A partir de los 9 hasta los 18 kg de
peso, los niños se pueden transportar
dirigidos hacia adelante fig. 60.
GRUPO 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 61.En este caso, las sillas de coche
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax
y no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera
a la pelvis y no al abdomen del niño.
GRUPO 3
Para niños de 22 a 36 kg de peso
existen los correspondientes
dispositivos de retención que permiten
el correcto paso del cinturón de
seguridad.
La fig. 62 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
59AB0A0063C
60AB0A0064C
61AB0A0065C62AB0A0066C
77

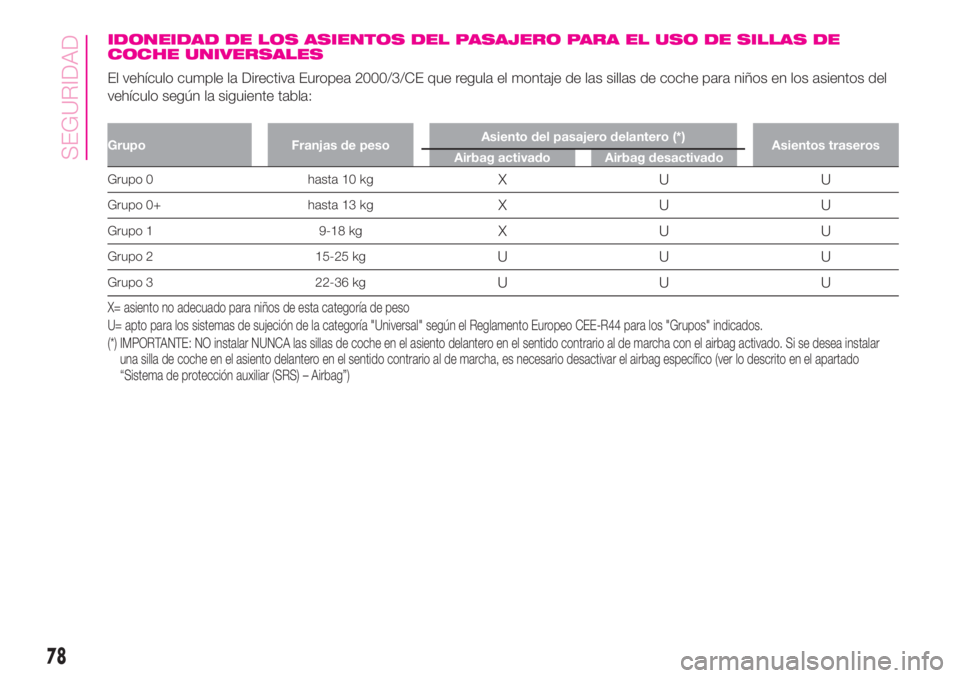

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillas de coche para niños en los asientos del
vehículo según la siguiente tabla:
Grupo Franjas de pesoAsiento del pasajero delantero (*)
Asientos traseros
Airbag activado Airbag desactivado
Grupo 0 hasta 10 kgXUU
Grupo 0+ hasta 13 kgXUU
Grupo 1 9-18 kgXUU
Grupo 2 15-25 kgUUU
Grupo 3 22-36 kgUUU
X= asiento no adecuado para niños de esta categoría de peso
U= apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo CEE-R44 para los "Grupos" indicados.
(*) IMPORTANTE: NO instalar NUNCA las sillas de coche en el asiento delantero en el sentido contrario al de marcha con el airbag activado. Si se desea instalar
una silla de coche en el asiento delantero en el sentido contrario al de marcha, es necesario desactivar el airbag específico (ver lo descrito en el apartado
“Sistema de protección auxiliar (SRS) – Airbag”)
78
SEGURIDAD

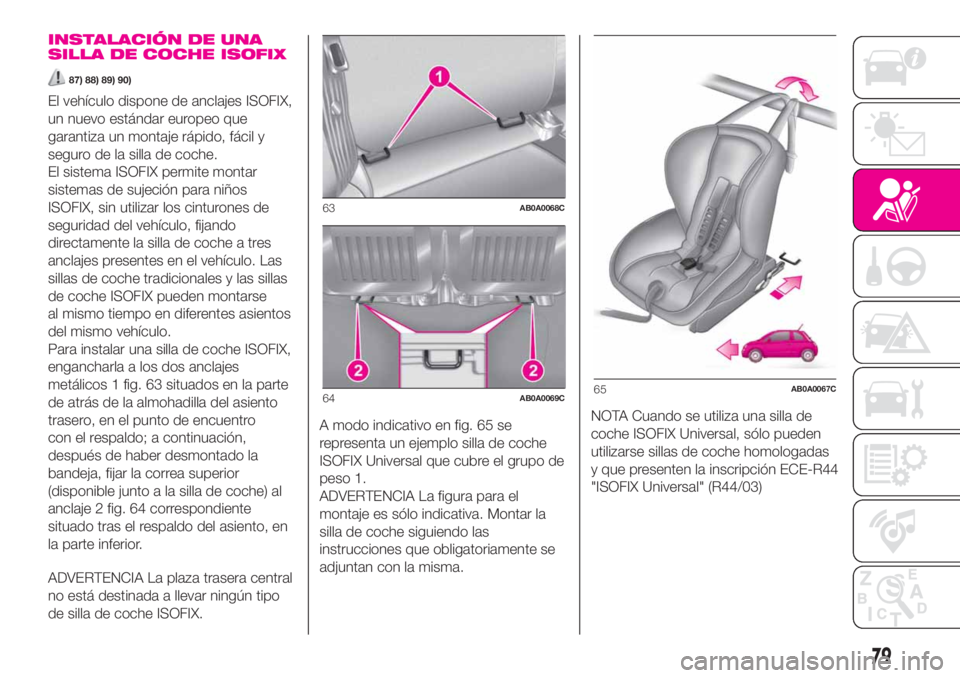

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
87) 88) 89) 90)
El vehículo dispone de anclajes ISOFIX,
un nuevo estándar europeo que
garantiza un montaje rápido, fácil y
seguro de la silla de coche.
El sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche a tres
anclajes presentes en el vehículo. Las
sillas de coche tradicionales y las sillas
de coche ISOFIX pueden montarse
al mismo tiempo en diferentes asientos
del mismo vehículo.
Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos 1 fig. 63 situados en la parte
de atrás de la almohadilla del asiento
trasero, en el punto de encuentro
con el respaldo; a continuación,
después de haber desmontado la
bandeja, fijar la correa superior
(disponible junto a la silla de coche) al
anclaje 2 fig. 64 correspondiente
situado tras el respaldo del asiento, en
la parte inferior.
ADVERTENCIA La plaza trasera central
no está destinada a llevar ningún tipo
de silla de coche ISOFIX.A modo indicativo en fig. 65 se
representa un ejemplo silla de coche
ISOFIX Universal que cubre el grupo de
peso 1.
ADVERTENCIA La figura para el
montaje es sólo indicativa. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.NOTA Cuando se utiliza una silla de
coche ISOFIX Universal, sólo pueden
utilizarse sillas de coche homologadas
y que presenten la inscripción ECE-R44
"ISOFIX Universal" (R44/03)
63AB0A0068C
64AB0A0069C65AB0A0067C
79

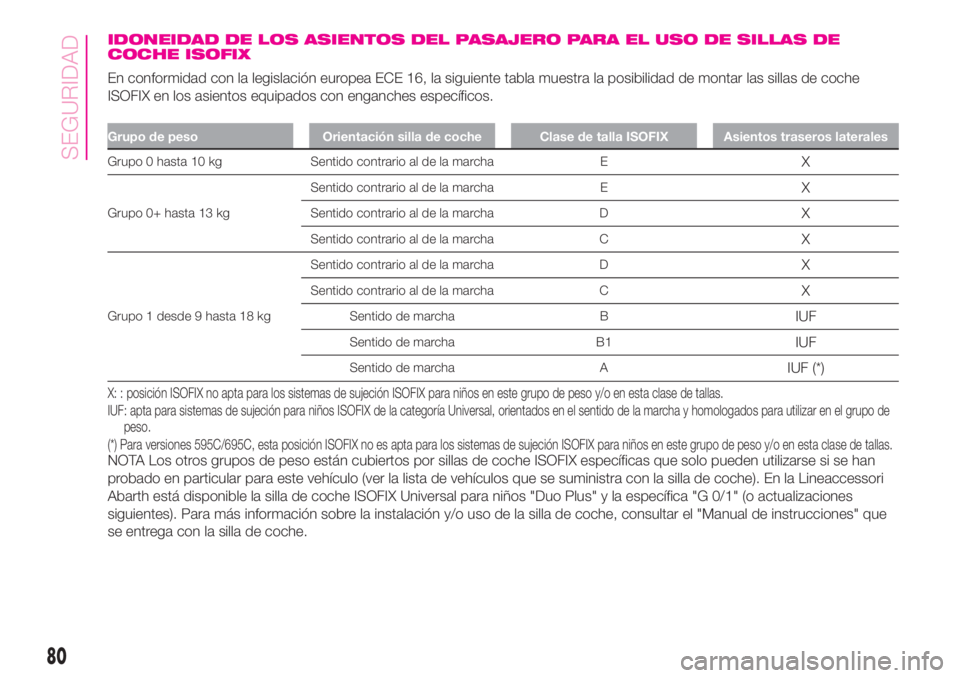

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE ISOFIX
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar las sillas de coche
ISOFIX en los asientos equipados con enganches específicos.
Grupo de peso Orientación silla de coche Clase de talla ISOFIX Asientos traseros laterales
Grupo 0 hasta 10 kg Sentido contrario al de la marcha EX
Grupo 0+ hasta 13 kgSentido contrario al de la marcha E
X
Sentido contrario al de la marcha DX
Sentido contrario al de la marcha CX
Grupo 1 desde 9 hasta 18 kgSentido contrario al de la marcha D
X
Sentido contrario al de la marcha CX
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF (*)
X: : posición ISOFIX no apta para los sistemas de sujeción ISOFIX para niños en este grupo de peso y/o en esta clase de tallas.
IUF: apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en elgrupo de
peso.
(*) Para versiones 595C/695C, esta posición ISOFIX no es apta para los sistemas de sujeción ISOFIX para niños en este grupo de peso y/o en esta clase de tallas.
NOTA Los otros grupos de peso están cubiertos por sillas de coche ISOFIX específicas que solo pueden utilizarse si se han
probado en particular para este vehículo (ver la lista de vehículos que se suministra con la silla de coche). En la Lineaccessori
Abarth está disponible la silla de coche ISOFIX Universal para niños "Duo Plus" y la específica "G 0/1" (o actualizaciones
siguientes). Para más información sobre la instalación y/o uso de la silla de coche, consultar el "Manual de instrucciones" que
se entrega con la silla de coche.
80
SEGURIDAD

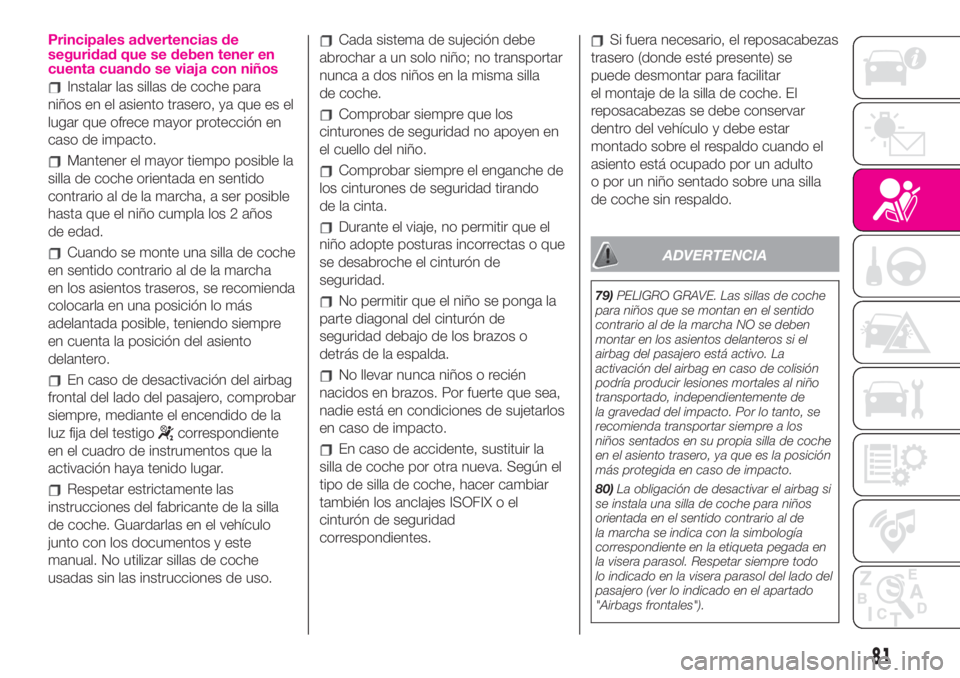

Principales advertencias de
seguridad que se deben tener en
cuenta cuando se viaja con niños
Instalar las sillas de coche para
niños en el asiento trasero, ya que es el
lugar que ofrece mayor protección en
caso de impacto.
Mantener el mayor tiempo posible la
silla de coche orientada en sentido
contrario al de la marcha, a ser posible
hasta que el niño cumpla los 2 años
de edad.
Cuando se monte una silla de coche
en sentido contrario al de la marcha
en los asientos traseros, se recomienda
colocarla en una posición lo más
adelantada posible, teniendo siempre
en cuenta la posición del asiento
delantero.
En caso de desactivación del airbag
frontal del lado del pasajero, comprobar
siempre, mediante el encendido de la
luz fija del testigo
correspondiente
en el cuadro de instrumentos que la
activación haya tenido lugar.
Respetar estrictamente las
instrucciones del fabricante de la silla
de coche. Guardarlas en el vehículo
junto con los documentos y este
manual. No utilizar sillas de coche
usadas sin las instrucciones de uso.
Cada sistema de sujeción debe
abrochar a un solo niño; no transportar
nunca a dos niños en la misma silla
de coche.
Comprobar siempre que los
cinturones de seguridad no apoyen en
el cuello del niño.
Comprobar siempre el enganche de
los cinturones de seguridad tirando
de la cinta.
Durante el viaje, no permitir que el
niño adopte posturas incorrectas o que
se desabroche el cinturón de
seguridad.
No permitir que el niño se ponga la
parte diagonal del cinturón de
seguridad debajo de los brazos o
detrás de la espalda.
No llevar nunca niños o recién
nacidos en brazos. Por fuerte que sea,
nadie está en condiciones de sujetarlos
en caso de impacto.
En caso de accidente, sustituir la
silla de coche por otra nueva. Según el
tipo de silla de coche, hacer cambiar
también los anclajes ISOFIX o el
cinturón de seguridad
correspondientes.
Si fuera necesario, el reposacabezas
trasero (donde esté presente) se
puede desmontar para facilitar
el montaje de la silla de coche. El
reposacabezas se debe conservar
dentro del vehículo y debe estar
montado sobre el respaldo cuando el
asiento está ocupado por un adulto
o por un niño sentado sobre una silla
de coche sin respaldo.
ADVERTENCIA
79)PELIGRO GRAVE. Las sillas de coche
para niños que se montan en el sentido
contrario al de la marcha NO se deben
montar en los asientos delanteros si el
airbag del pasajero está activo. La
activación del airbag en caso de colisión
podría producir lesiones mortales al niño
transportado, independientemente de
la gravedad del impacto. Por lo tanto, se
recomienda transportar siempre a los
niños sentados en su propia silla de coche
en el asiento trasero, ya que es la posición
más protegida en caso de impacto.
80)La obligación de desactivar el airbag si
se instala una silla de coche para niños
orientada en el sentido contrario al de
la marcha se indica con la simbología
correspondiente en la etiqueta pegada en
la visera parasol. Respetar siempre todo
lo indicado en la visera parasol del lado del
pasajero (ver lo indicado en el apartado
"Airbags frontales").
81

81)Si fuera necesario transportar a un niño
en el asiento delantero del pasajero, con
una silla de coche que se instala en sentido
contrario al de la marcha, deberán
desactivarse los airbags del lado del
pasajero frontal y lateral (Side bag)
mediante el Menú principal de la pantalla,
comprobando que se desactiven
correctamente mediante el encendido del
testigo
situado en el salpicadero en
posición central. Además, el asiento del
lado pasajero se deberá regular en la
posición más retrasada posible para evitar
que la silla de coche para niños entre en
contacto con el salpicadero.
82)No mover el asiento delantero o trasero
si hay un niño sentado en él o en la silla
de coche correspondiente.
83)Existen sillas de coche ISOFIX para
niños con enganches que permiten una
fijación estable al asiento sin utilizar los
cinturones de seguridad del vehículo.
Consultar el párrafo "Instalación de una
silla de coche ISOFIX" para las
instrucciones de montaje.
84)Si la silla de coche se monta de forma
incorrecta, el sistema de protección deja
de ser eficaz. De hecho, en caso de
accidente, la silla de coche puede aflojarse
y el niño puede sufrir lesiones incluso
mortales. Para instalar un sistema
de protección para recién nacidos o niños,
respetar estrictamente las instrucciones
del fabricante de la silla.85)Cuando no se utiliza el sistema de
protección para niños, fijarlo con el
cinturón de seguridad, mediante los
anclajes ISOFIX o quitarlo del vehículo. No
dejarlo suelto en el interior del habitáculo.
De este modo se evita que provoque
lesiones a los ocupantes en caso de
frenazos bruscos o accidentes.
86)No mover el asiento después de
instalar una silla de coche para niños:
quitar siempre la silla de coche antes de
realizar cualquier tipo de regulación.
87)Si una silla de coche ISOFIX Universal
no está fijada con los tres anclajes, la
silla de coche no podrá ofrecer la
protección adecuada al niño. En caso de
accidente el niño podría sufrir lesiones
graves, incluso mortales.
88)Montar la silla de coche sólo con el
vehículo detenido. La sillas de coche está
correctamente fijada a los soportes de
preinstalación cuando se oigan los clics
que confirmen que se ha realizado el
enganche. En cualquier caso, seguir las
instrucciones de montaje, de desmontaje y
de colocación que el fabricante de la
sillas de coche suministra con la misma.
89)Comprobar siempre que la parte
del cinturón de seguridad colocado en
bandolera no pase por debajo de los
brazos ni por detrás de la espalda del niño.
En caso de accidente, el cinturón de
seguridad no será capaz de sujetar al niño,
con riesgo de causar lesiones incluso
mortales. Por tanto, el niño siempre debe
llevar correctamente puesto su cinturón de
seguridad.
90)No utilizar el mismo anclaje inferior para
instalar más de un sistema de protección
para niños.

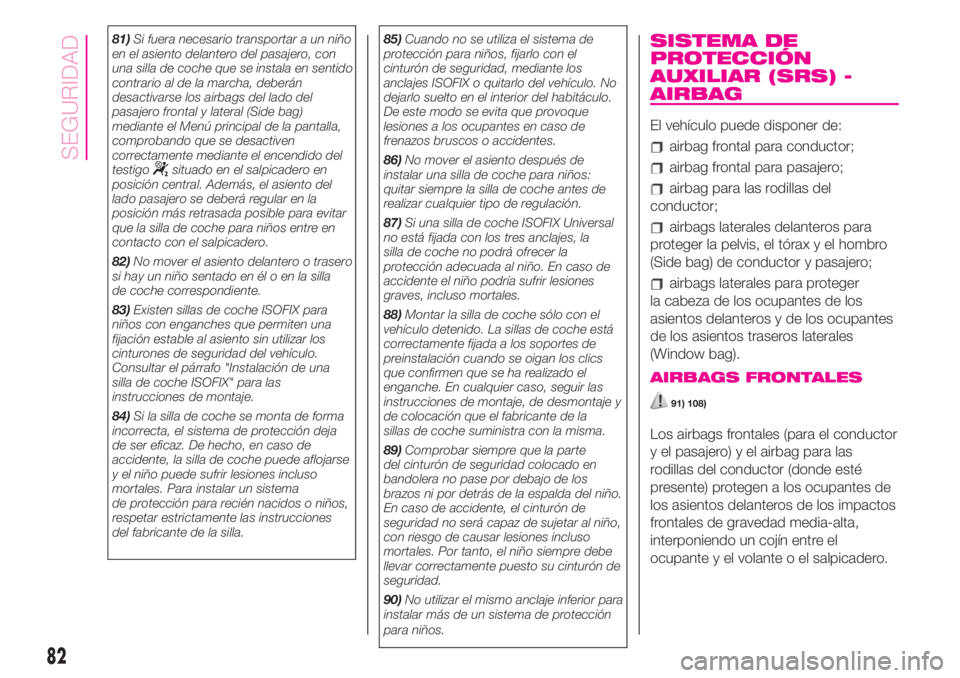

SISTEMA DE
PROTECCIÓN
AUXILIAR (SRS) -
AIRBAG
El vehículo puede disponer de:
airbag frontal para conductor;
airbag frontal para pasajero;
airbag para las rodillas del
conductor;
airbags laterales delanteros para
proteger la pelvis, el tórax y el hombro
(Side bag) de conductor y pasajero;
airbags laterales para proteger
la cabeza de los ocupantes de los
asientos delanteros y de los ocupantes
de los asientos traseros laterales
(Window bag).
AIRBAGS FRONTALES
91) 108)
Los airbags frontales (para el conductor
y el pasajero) y el airbag para las
rodillas del conductor (donde esté
presente) protegen a los ocupantes de
los asientos delanteros de los impactos
frontales de gravedad media-alta,
interponiendo un cojín entre el
ocupante y el volante o el salpicadero.
82
SEGURIDAD

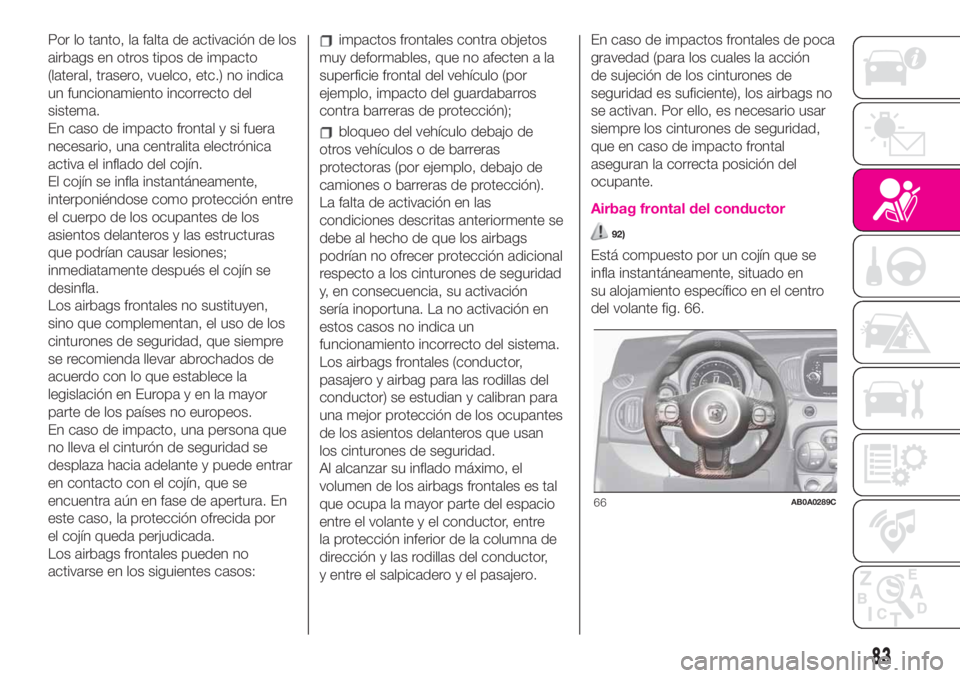

Por lo tanto, la falta de activación de los
airbags en otros tipos de impacto
(lateral, trasero, vuelco, etc.) no indica
un funcionamiento incorrecto del
sistema.
En caso de impacto frontal y si fuera
necesario, una centralita electrónica
activa el inflado del cojín.
El cojín se infla instantáneamente,
interponiéndose como protección entre
el cuerpo de los ocupantes de los
asientos delanteros y las estructuras
que podrían causar lesiones;
inmediatamente después el cojín se
desinfla.
Los airbags frontales no sustituyen,
sino que complementan, el uso de los
cinturones de seguridad, que siempre
se recomienda llevar abrochados de
acuerdo con lo que establece la
legislación en Europa y en la mayor
parte de los países no europeos.
En caso de impacto, una persona que
no lleva el cinturón de seguridad se
desplaza hacia adelante y puede entrar
en contacto con el cojín, que se
encuentra aún en fase de apertura. En
este caso, la protección ofrecida por
el cojín queda perjudicada.
Los airbags frontales pueden no
activarse en los siguientes casos:impactos frontales contra objetos
muy deformables, que no afecten a la
superficie frontal del vehículo (por
ejemplo, impacto del guardabarros
contra barreras de protección);
bloqueo del vehículo debajo de
otros vehículos o de barreras
protectoras (por ejemplo, debajo de
camiones o barreras de protección).
La falta de activación en las
condiciones descritas anteriormente se
debe al hecho de que los airbags
podrían no ofrecer protección adicional
respecto a los cinturones de seguridad
y, en consecuencia, su activación
sería inoportuna. La no activación en
estos casos no indica un
funcionamiento incorrecto del sistema.
Los airbags frontales (conductor,
pasajero y airbag para las rodillas del
conductor) se estudian y calibran para
una mejor protección de los ocupantes
de los asientos delanteros que usan
los cinturones de seguridad.
Al alcanzar su inflado máximo, el
volumen de los airbags frontales es tal
que ocupa la mayor parte del espacio
entre el volante y el conductor, entre
la protección inferior de la columna de
dirección y las rodillas del conductor,
y entre el salpicadero y el pasajero.En caso de impactos frontales de poca
gravedad (para los cuales la acción
de sujeción de los cinturones de
seguridad es suficiente), los airbags no
se activan. Por ello, es necesario usar
siempre los cinturones de seguridad,
que en caso de impacto frontal
aseguran la correcta posición del
ocupante.
Airbag frontal del conductor
92)
Está compuesto por un cojín que se
infla instantáneamente, situado en
su alojamiento específico en el centro
del volante fig. 66.
66AB0A0289C
83
