Page 41 of 114

Funções dos controlos e instrumentos
4-22
4
Certifique-se de que o tubo de des-
carga do depósito de combustível fica
posicionado conforme apresentado.NOTAConsulte a página 7-15 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema d e
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PAU79900
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as- sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento da parte traseira do assento do passageiro no
suporte do assento, tal como ilustra-
do, e empurre a parte da frente do as-
sento para baixo para o encaixar.1. Fechadura do assento
2. Desbloquear.
1
2
UBN6P2P0.book Page 22 Monday, December 3, 2018 1:12 PM
Page 42 of 114
Funções dos controlos e instrumentos
4-23
4
2. Retire a chave.
Assento do con dutor
Remoção do assento do condutor1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as- sento do condutor conforme ilustra-
do, retire as cavilhas com a chave
sextavada que está sob o assento de
passageiro e, depois, puxe o assento
para fora. Instalação do assento do condutor
1. Insira o prolongamento no suporte do
assento como ilustrado e, depois, co-
loque o assento na posição original. 2. Instale as cavilhas com a chave sexta-
vada.
3. Volte a introduzir a chave sextavada no respetivo suporte.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Prolongamento
2. Suporte do assento
2
1
1. Cavilha
1. Chave sextavada
11
1. Suporte do assento
2. Prolongamento
2
1
UBN6P2P0.book Page 23 Monday, December 3, 2018 1:12 PM
Page 43 of 114

Funções dos controlos e instrumentos
4-24
4
PAU39672
Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posi-
ção original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-
nal antes d e conduzir o veículo.
PAU79923
Ajuste da forquilha dianteiraEste modelo está equipado com suspen-
são regulável. É possível ajustar a pré-car-
ga da mola, a força amortecedora de recuo
e a força amortecedora de compressão de
cada perna.
AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
d erá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.PRECAUÇÃO
PCA24120
Tenha muito cui dad o para não ris-
car o acabamento anod izado das
porcas e cavilhas ajusta doras ao
efetuar ajustes à suspensão.
Para evitar danificar os mecanis-
mos internos da suspensão, não
tente ro dar além d o ponto de afina-
ção máximo ou mínimo.Pré-carga da mola
Rode a porca ajustadora na direção (a)
para aumentar a pré-carga da mola.
Rode a porca ajustadora na direção (b)
para diminuir a pré-carga da mola. Para afinar a pré-carga da mola, rode o
ajustador na direção (b) até parar e, em se-
guida, conte as voltas na direção (a).
NOTAAo rodar o ajustador da pré-carga da mola
na direção (a), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
1. Posição de condução
2. Posição de estacionamento1
22
1
1. Porca ajustadora de pré-carga da mola
Ponto
de afinação da pré-carga da
mola: Mínimo (suave): 0 volta(s) na direção (a)
Normal: 6 volta(s) na direção (a)
Máximo (dura):
15 volta(s) na direção (a)(a)
(b)
1
UBN6P2P0.book Page 24 Monday, December 3, 2018 1:12 PM
Page 44 of 114

Funções dos controlos e instrumentos
4-25
4
Força amorteced ora de recuo
Rode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica-
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.Força amorteced ora de compressão
Rode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica-
1. Cavilha ajustadora da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
14 estalido(s) na direção (b)
Normal: 7 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
(a)
(b)
1
1. Cavilha ajustadora da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 23 estalido(s) na direção (b)
Normal: 14 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)(b)
(a)
1
UBN6P2P0.book Page 25 Monday, December 3, 2018 1:12 PM
Page 45 of 114

Funções dos controlos e instrumentos
4-26
4
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
PAU79933
Ajuste do amortece dorEste modelo está equipado com suspen-
são regulável. É possível ajustar a pré-car-
ga da mola, a força amortecedora de
recuo, a força amortecedora de compres-
são rápida e a força amortecedora de com-
pressão lenta.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
1. Desaperte a contraporca.
2. Rode a porca ajustadora na direção
(a) para aumentar a pré-carga da mo-
la. Rode a porca ajustadora na dire-
ção (b) para diminuir a pré-carga da
mola.
O ponto de afinação da pré-carga da
mola é definido medindo a distância
A. Quanto maior a distância A, maior
será a pré-carga da mola; quanto
mais curta for a distância A, menor
será a pré-carga da mola.
Utilize a chave inglesa especial e
a barra de extensão, incluídas no
jogo de ferramentas, para fazer o
ajuste.
1. Contraporca
2. Porca ajustadora de pré-carga da mola
3. Chave inglesa especial
4. Barra de extensão
1. Distância A
1
3
4
2
(a)
(b)
1
UBN6P2P0.book Page 26 Monday, December 3, 2018 1:12 PM
Page 46 of 114

Funções dos controlos e instrumentos
4-27
4
3. Aperte a contraporca em conformida-
de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra a porca ajusta-
d ora e, d epois, aperte a contrapor-
ca em conformi dad e com o binário
especifica do.
[PCA10122]
Força amorteced ora de recuo
Rode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força de recuo
na direção (b), este pode dar estalidos
para além das especificações indica-
das; contudo, esses ajustes são inefi-
cazes e podem danificar a suspensão.
Força amorteced ora de compressão
Força amortecedora de compressão rápi-daRode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte as voltas na di-
reção (b).
Pré-carga
da mola:
Mínimo (suave):
Distância A = 84.9 mm (3.34 in)
Normal: Distância A = 89.9 mm (3.54 in)
Máximo (dura): Distância A = 92.9 mm (3.66 in)
Binário de aperto:
Contraporca:
28 N·m (2.8 kgf·m, 21 lb·ft)
1. Cavilha ajustadora da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 23 estalido(s) na direção (b)
Normal: 12 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a)
(b)
UBN6P2P0.book Page 27 Monday, December 3, 2018 1:12 PM
Page 47 of 114

Funções dos controlos e instrumentos
4-28
4
NOTAAo rodar o ajustador da força de recuo na
direção (b), este pode rodar para além das
especificações indicadas; contudo, esses
ajustes são ineficazes e podem danificar a
suspensão.

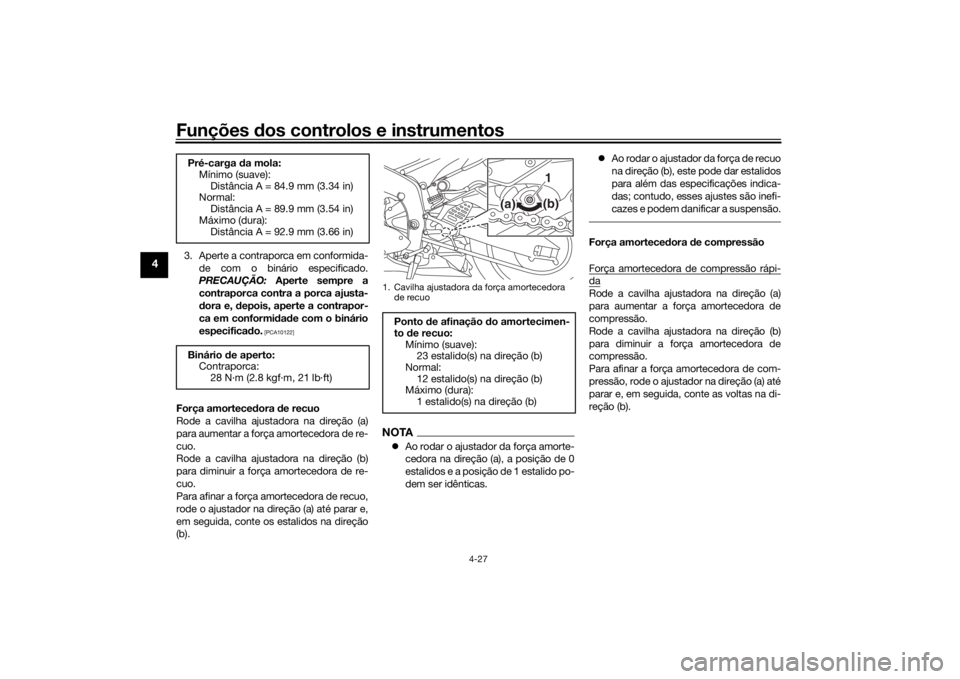

Força amortecedora de compressão lentaRode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força de recuo
na direção (b), este pode dar estalidos
para além das especificações indica-
das; contudo, esses ajustes são inefi-
cazes e podem danificar a suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
1. Cavilha ajustadora da força amortecedora de compressão rápidaPonto de afinação da força amorte-
ced ora de compressão rápi da
Mínimo (suave): 5.5 volta(s) na direção (b)
Normal: 3 volta(s) na direção (b)
Máximo (dura):
0 volta(s) na direção (b)
1
(a)
(b)
1. Cavilha ajustadora da força amortecedora
de compressão lenta
Ponto de afinação da força amorte-
ced ora de compressão lenta
Mínimo (suave):
18 estalido(s) na direção (b)
Normal: 14 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
1
(a)
(b)
UBN6P2P0.book Page 28 Monday, December 3, 2018 1:12 PM
Page 48 of 114

Funções dos controlos e instrumentos
4-29
4
Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU15283
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regu-
la o diâmetro interior do tubo de escape. A
válvula do sistema EXUP é constantemente
ajustada em conformidade com a velocida-
de do motor, através de um servomotor
controlado por computador.PRECAUÇÃO
PCA10192
O sistema EXUP foi afina do e consi-
d eravelmente testa do na fábrica da
Yamaha. A alteração d estes pontos
d e afinação sem conhecimentos
técnicos suficientes po de resultar
num fraco desempenho ou em da-
nos no motor.
Se não for possível ouvir o sistema
EXUP quan do o interruptor princi-
pal for liga do, solicite a um conces-
sionário Yamaha que o verifique.
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
UBN6P2P0.book Page 29 Monday, December 3, 2018 1:12 PM
