2019 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Besondere Merkmale
3-2
1
234
5
6
7
8
9
10
11
12
Dieses Traktionskontrollsystem stellt sich
entsprechend dem Neigungswinkel des
Fahrzeugs automatisch ein. Um die Be-
schleunigung bei aufrecht stehendem Fahr-
zeug zu maximieren, wird ein geringerer
Betrag an Traktionskontrolle angewendet.
In Kurvenlage wird ein größerer Betrag an
Traktionskontrolle angewendet.HINWEIS
Das Traktionskontrollsystem kann ein-
greifen, wenn das Fahrzeug über eine
Bodenwelle fährt.

Sie bemerken möglicherweise leichte
Änderungen der Motor- und Auspuff-
geräusche, wenn das Traktionskont-
rollsystem oder ein anderes
YRC-System eingreift.

Wenn das TCS-System ausgeschaltet
wird, schalten sich das SCS-, LCS-
und LIF-System ebenfalls automatisch
ab.WARNUNG
GWA15432
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ange-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in jedem Fall
verhindern, z. B. wenn zu schnell in eine
Kurve gefahren wird, wenn bei scharfem
Neigungswinkel zu stark beschleunigt
wird, oder während des Bremsvorgangs
und sie kann ein Durchrutschen des Vor-
derrads nicht verhindern. Wie mit jedem
Motorrad sollte man sich Flächen, die
rutschig sein könnten, vorsichtig annä-
hern und besonders glatte Stellen mei-den.
Wenn der Zündschlüssel auf “ON” gedreht
wird, schaltet sich das Traktionskontrollsys-
tem automatisch ein. Das Traktionskontroll-
system kann nur dann manuell ein- oder
ausgeschaltet werden, wenn der Zünd-
schlüssel in Position “ON” steht und das
Motorrad stillsteht.HINWEISWenn das Motorrad in Schlamm, Sand oder
Ähnlichem stecken g eblieben ist, das Trak-
tionskontrollsystem ausschalten, damit dasHinterrad sich befreien kann.
ACHTUNG
GCA16801
Nur die vorgeschriebenen Reifen ver-
wenden. (Siehe Seite 7-18.) Werden Rei-
fen anderer Größe verwendet, kann das
Traktionskontrollsystem die Reifenrota-tion nicht exakt regeln.
SCS
Das Rutschkontrollsystem regelt die Leis-
tungsabgabe des Motors, wenn im Hinter-
rad seitliches Wegrutschen erkannt wird.
Die Leistungsabgabe wird basierend auf
Daten von der IMU (Trägheits-Messeinheit)
geregelt. Dieses System unterstützt das
TCS-System darin, zu einem ausgegliche-
neren Fahrverhalten beizutragen.
LCS
Das Launchkontrollsystem sorgt für rei-
bungslose und schnelle Starts des Fahrers
vom Startplatz. Es verhindert, dass die Mo-
tordrehzahl über 8,000 U/min steigt, selbst
wenn der Gasdrehgriff bis zum Anschlag
gedreht wurde. Das LCS-System regelt die
Leistungsabgabe des Motors in Verbindung
mit dem TCS- und dem LIF-System für op-
timale Traktion und verringertes Anheben
der Räder.
TCS
BX4-9-G2.book 2 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Besondere Merkmale
3-3
1
23
4
5
6
7
8
9
10
11
12
ACHTUNG
GCA22950
Auch wenn das LCS-System verwendet
wird, muss der Kupplungshebel lang-
sam losgelassen werden, um eine Be-schädigung der Kupplung zu vermeiden.HINWEISLCS ist ausschließlich zur Verwendung aufRennstrecken vorgesehen.
QSS
Der Schaltassistent (Q SS) ermöglicht ein
elektronisch unterstütztes Schalten ohne
Betätigung des Kupplungshebels. Wenn
der Sensor an der Schaltstange die ent-
sprechende Bewegung im Fußschalthebel
erkennt, wird die Motorleistung kurzzeitig so
eingestellt, dass die Gangschaltung erfol-
gen kann.
QSS funktioniert nicht bei gezogenem
Kupplungshebel, daher kann auch bei ein-
geschaltetem QSS normal geschaltet wer-
den. Die QS-Anzeige auf aktuelle Status-
und Verwendbarkeitsinformationen prüfen. Hochschaltbedingungen

Fahrzeuggeschwindigkeit mindestens
20 km/h (12 mi/h)

Motordrehzahl mindestens 2200 U/min

Beschleunigen (offene Drosselklappe)
Runterschaltbedingungen

Fahrzeuggeschwindigkeit mindestens
20 km/h (12 mi/h)

Motordrehzahl mindestens 2000 U/min

Motordrehzahl ausreichend entfernt
vom roten Bereich

Verzögern und Drosselklappe voll ge-
schlossen
HINWEIS
QS und QS lassen sich indivi-
duell einstellen.

Das Schalten in den und aus dem
Leerlauf muss mit dem Kupplungshe-bel erfolgen.
LIF
Das Hubkontrollsystem reduziert die Rate,
mit der das Vorderr ad bei extremer Be- schleunigung weiter steigen will, z.B. wäh-
rend Starts oder beim Herausfahren aus
Kurven. Wenn ein Anheben des Vorderrads
erkannt wird, wird die Motorleistung so ge-
regelt, dass das Anheben des Vorderrads
sich verlangsamt, ohne dass die Beschleu-
nigung geringer wird.
QSS-Verwend-
barkeit Anzeige Situation
Hochschalten
OK Beschleunigen
Runterschalten
OK Verzögern
QSS kann nicht
verwendet wer-
denAngehalten
QSS ausge-
schaltet Ausgeschaltet
BX4-9-G2.book 3 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Besondere Merkmale
3-4
1
234
5
6
7
8
9
10
11
12
GAU85770
GlossarABS - Antiblockiersystem
ABS ECU - Steuergerät Antiblockiersystem
ECU - Elektronisches Steuergerät
IMU - Trägheits-Messeinheit
LCS - Launchkontrollsystem
LIF - Hubkontrollsystem
PWR - Leistungsabgabe-Modus
QS - Schnellschaltfunktion
QSS - Schnellschaltsystem
SC - Stabilitätskontrolle
SCS - Rutschkontrollsystem
TCS - Traktionskontrollsystem
UBS - Vereinigtes Bremssystem
YRC - Yamaha Fahrkontrolle
BX4-9-G2.book 4 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Besondere Merkmale
3-5
1
23
4
5
6
7
8
9
10
11
12
GAU66911
Visuelle Anleitung zu YRC-Funktionen1. Start
2. Beschleunigung
3. Bremsen
4. Scheitelpunkt
5. Ausgang 6. Geradeaus
BX4-9-G2.book 5 ページ ２０１８年１０月１日　月曜日　午前１１時３分

4-1
1
2
345
6
7
8
9
10
11
12
Funktionen der Instrume nte und Bedienungselemente
GAU10979
WegfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
ein Hauptschlüssel zur Neuprogram-
mierung

zwei Standardschlüssel

ein Transponder (in jedem Schlüssel)

eine Wegfahrsperreneinheit (im Fahr-
zeug)

ein Steuergerät (im Fahrzeug)

eine Systemanzeigeleuchte (Seite 4-7)
Über die Schlüssel
Mit dem Hauptschlüsse l (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Den
Hauptschlüssel zur Neuprogrammierung an
einem sicheren Ort auf bewahren. Erforder-
lichenfalls das Fahrzeug mit allen drei
Schlüsseln zu einem Yamaha-Händler brin-
gen, um sie neu programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
HINWEIS
Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern halten,
da diese Signalstörungen verursachenkönnen.
ACHTUNG
GCA11823
DEN HAUPTSCHLÜSSEL ZUR NEUPRO-
GRAMMIERUNG NICHT VERLIEREN! WURDE ER VERLOREN, WENDEN SIE
SICH UNVERZÜGLICH AN IHREN HÄND-
LER! Bei Verlust des Hauptschlüssels
zur Neuprogrammierung können die
vorhandenen Standardschlüssel weiter-
hin zum Starten des Fahrzeugs verwen-
det werden. Allerdings ist das
Programmieren eines neuen Standard-
schlüssels unmöglich. Falls alle Schlüs-
sel verloren oder beschädigt wurden,
muss das gesamte Wegfahrsperrensys-
tem ersetzt werden. Es wird daher zum
sorgsamen Umgang mit den Schlüsseln
geraten.

Nicht in Wasser tauchen.

Keinen hohen Temperaturen aus-
setzen.

Nicht in der Nähe von Magneten
platzieren.

Nicht in der Nähe von Gegenstän-
den platzieren, die elektrische Sig-
nale übertragen.

Nicht grob handhaben.

Nicht schleifen oder verändern.

Nicht zerlegen.

Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-ben Schlüsselring anbringen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
BX4-9-G2.book 1 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Funktionen der Instrumente und Bedienungselemente
4-2
1
2
34
5
6
7
8
9
10
11
12
GAU10474
Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU85040
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet. Der
Motor kann gestartet werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS
Um eine Entladung der Batterie zu ver-
meiden, den Schlüssel bei abgestell-
tem Motor nicht in der Ein-Stellung
belassen.

Der Scheinwerfer leuchtet beim Anlas-sen des Motors automatisch auf.
GAU10662
OFF
Alle elektrischen Syst eme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel währ end der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.

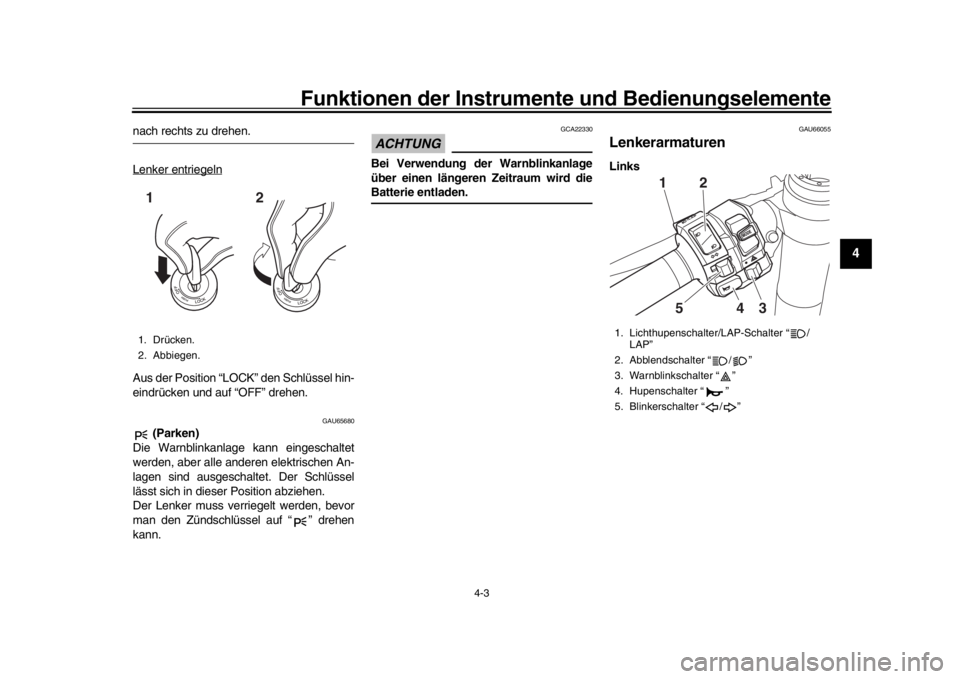

Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
BX4-9-G2.book 2 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Funktionen der Instrumente und Bedienungselemente
4-3
1
2
345
6
7
8
9
10
11
12
nach rechts zu drehen.
Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU65680
(Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwendung der Warnblinkanlage
über einen längeren Zeitraum wird dieBatterie entladen.
GAU66055
LenkerarmaturenLinks
1. Drücken.
2. Abbiegen.12
1. Lichthupenschalter/LAP-Schalter “ / LAP”
2. Abblendschalter “ / ”
3. Warnblinkschalter “ ”
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
12
543
BX4-9-G2.book 3 ページ ２０１８年１０月１日　月曜日　午前１１時３分

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
34
5
6
7
8
9
10
11
12
Rechts
GAU66091
Lichthupenschalter/LAP-Schalter “ /
LAP”
Zum Betätigen der Lichthupe und zum Mar-
kieren des Beginns einer neuen Runde mit
dem Rundentimer diesen Schalter betäti-
gen.
GAU79872
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.HINWEISWenn der Schalter auf Abblendlicht gestellt
wird, leuchtet nur der linke Scheinwerfer
auf. Wenn der Schalter auf Fernlicht gestelltwird, leuchten beid e Scheinwerfer auf.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66060
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
1. Wahlschalter “MODE”
2. Oben-Taste
3. Mitteltaste
4. Unten-Taste
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”1
2
4 31
2
BX4-9-G2.book 4 ページ ２０１８年１０月１日　月曜日　午前１１時３分
