2019 YAMAHA YFZ450 Notices Demploi (in French)

3-2
3

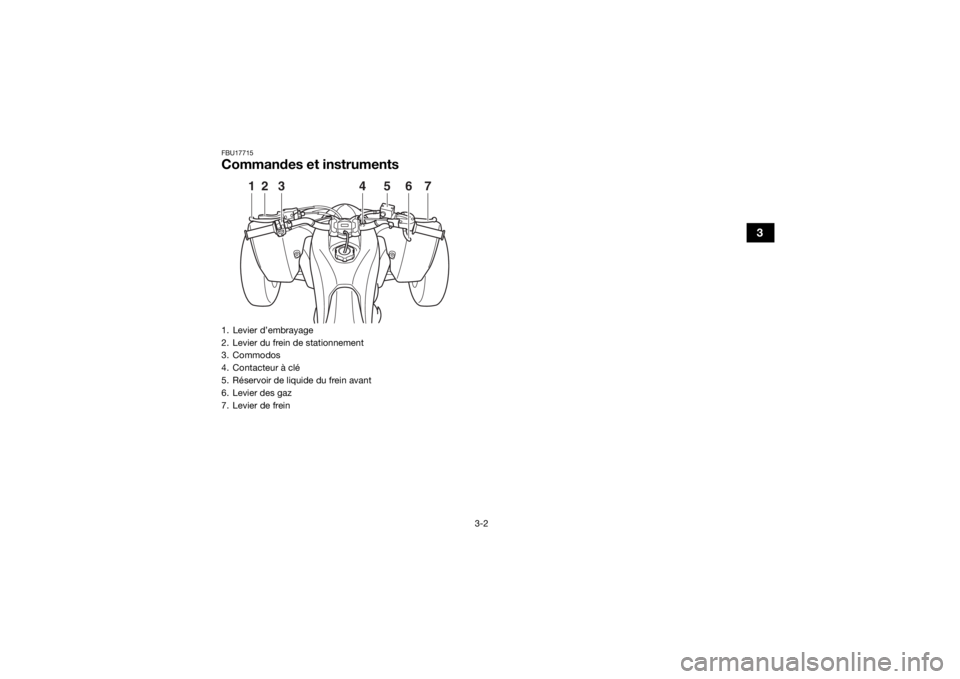

FBU17715Commandes et instruments1. Levier d’embrayage
2. Levier du frein de stationnement
3. Commodos
4. Contacteur à clé
5. Réservoir de liquide du frein avant
6. Levier des gaz
7. Levier de frein
2
1
3
6
5
4
7
UBW262F0.book Page 2 Tuesday, March 27, 2018 9:25 AM

4-1
4
FBU17739
COMMANDES ET INSTRUMENTS

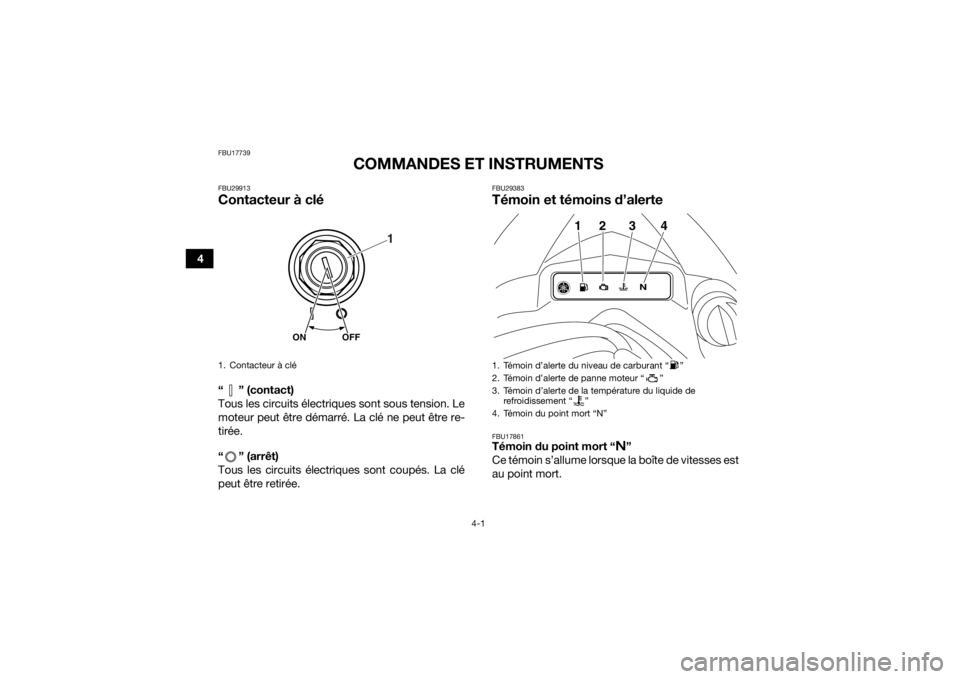

FBU29913Contacteur à clé“ ” (contact)
Tous les circuits électriques sont sous tension. Le
moteur peut être démarré. La clé ne peut être re-
tirée.
“” (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
FBU29383Témoin et témoins d’alerteFBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
1. Contacteur à clé
OFF
ON
1
1. Témoin d’alerte du niveau de carburant “ ”
2. Témoin d’alerte de panne moteur “ ”
3. Témoin d’alerte de la température du liquide de
refroidissement “ ”
4. Témoin du point mort “N”
12 3 4
UBW262F0.book Page 1 Tuesday, March 27, 2018 9:25 AM

4-2
4
FBU29924Témoin d’alerte de la température du liquide
de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Dans ce cas, il convient de couper le
moteur dès que possible et de le laisser refroidir
pendant 10 minutes.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque la clé
de contact est tournée sur “ ” (contact), ou si le
témoin d’alerte reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.N.B.Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
 En cas de surchauffe du moteur, suivre les ins-
tructions à la page 8-57.
ATTENTIONFCB00011La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
 Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-
ger le moteur. FBU29933Témoin d’alerte du niveau de carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste moins
de 3.4 L (0.90 US gal, 0.75 Imp.gal) de carburant
dans le réservoir. Quand ce témoin s’allume, il
convient de refaire le plein dès que possible.
Le contrôle du circuit électrique du témoin d’alerte
s’effectue en plaçant le coupe-circuit du moteur
sur “ ”, puis en tournant la clé sur “ ” (con-
tact). Le témoin d’alerte devrait s’allumer pendant
quelques secondes, puis s’éteindre.
UBW262F0.book Page 2 Tuesday, March 27, 2018 9:25 AM

4-3
4Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
FBU29943Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est décelé au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué de dia-
gnostic de pannes par un concessionnaire
Yamaha. Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.

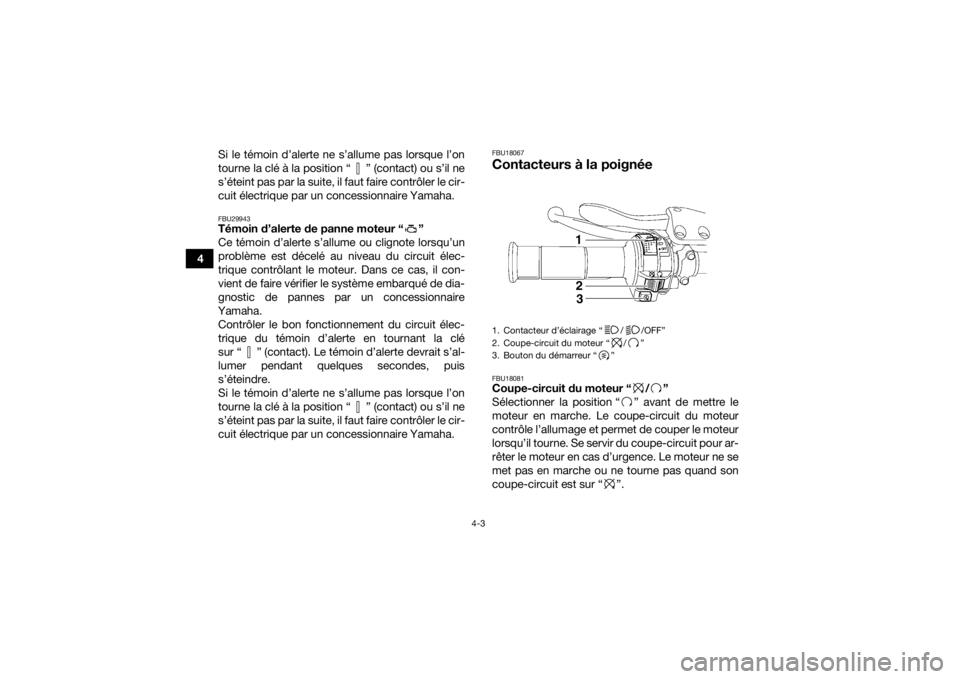

FBU18067Contacteurs à la poignéeFBU18081Coupe-circuit du moteur “ / ”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.1. Contacteur d’éclairage “ / /OFF”
2. Coupe-circuit du moteur “ / ”
3. Bouton du démarreur “ ”
1
23
UBW262F0.book Page 3 Tuesday, March 27, 2018 9:25 AM

4-4
4
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU18157Contacteur d’éclairage “ / /OFF”
Régler le commutateur sur “ ” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur “ ” pour allumer les feux de route
et le feu arrière. Régler le commutateur sur “OFF”
pour éteindre tous les feux.ATTENTIONFCB00046Ne jamais laisser les phares trop longtemps al-
lumés alors que le moteur est coupé. La batte-
rie risque de se décharger au point d’empê-
cher le démarreur de disposer d’une puissance
suffisante pour lancer le moteur. Si cela devait
se produire, déposer et recharger la batterie.
(Voir page 8-46.)

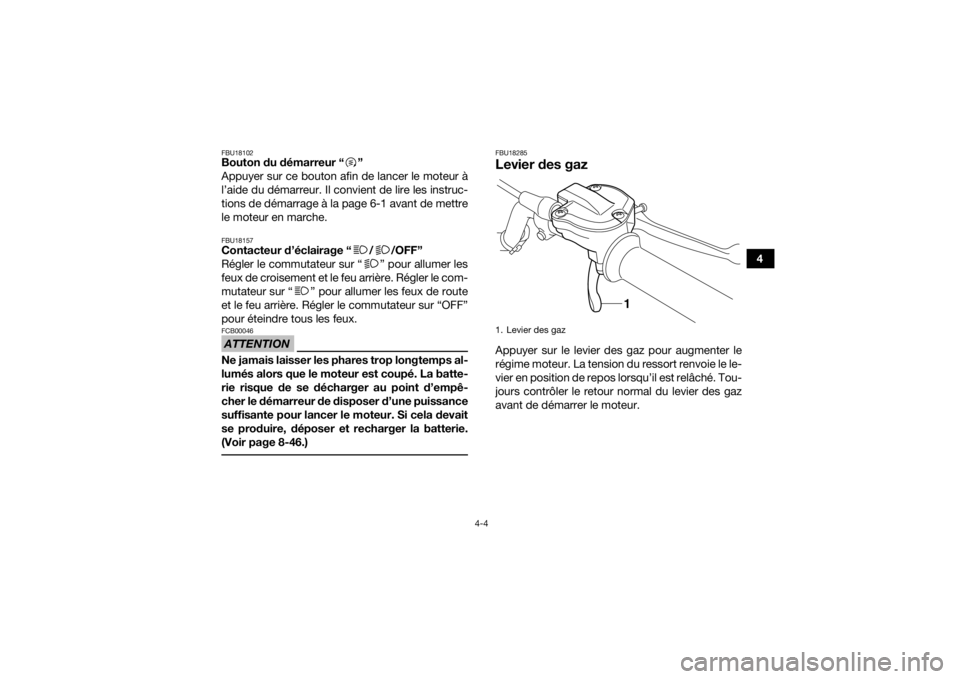

FBU18285Levier des gazAppuyer sur le levier des gaz pour augmenter le
régime moteur. La tension du ressort renvoie le le-
vier en position de repos lorsqu’il est relâché. Tou-
jours contrôler le retour normal du levier des gaz
avant de démarrer le moteur. 1. Levier des gaz
1
UBW262F0.book Page 4 Tuesday, March 27, 2018 9:25 AM

4-5
4

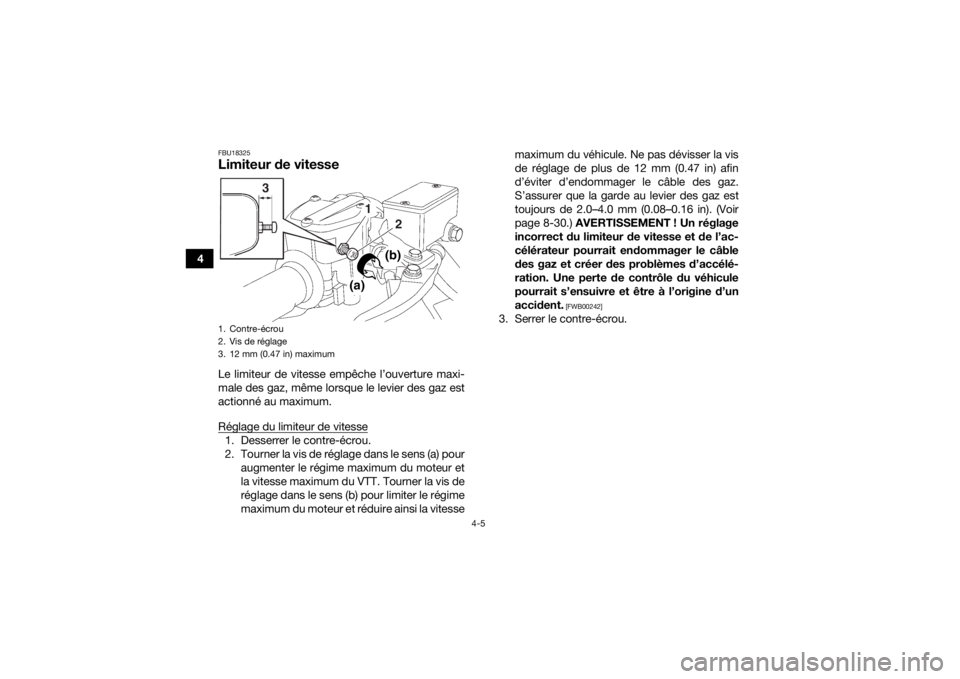

FBU18325Limiteur de vitesseLe limiteur de vitesse empêche l’ouverture maxi-
male des gaz, même lorsque le levier des gaz est
actionné au maximum.
Réglage du limiteur de vitesse1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pouraugmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 12 mm (0.47 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 2.0–4.0 mm (0.08–0.16 in). (Voir
page 8-30.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé-
ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
3. Serrer le contre-écrou.
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
3
12
(a)
(b)
UBW262F0.book Page 5 Tuesday, March 27, 2018 9:25 AM

4-6
4

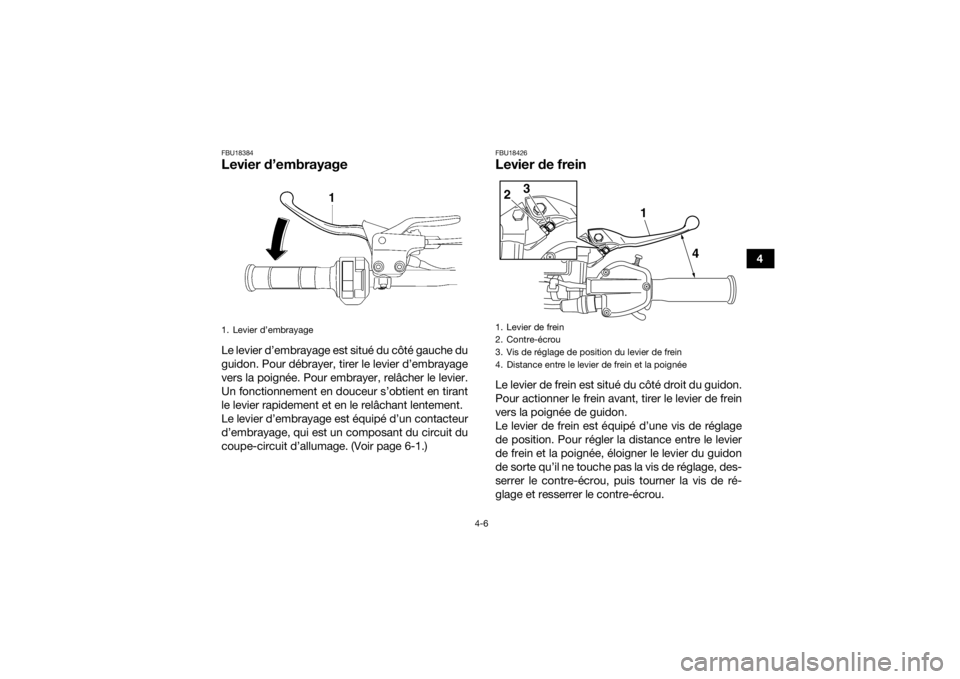

FBU18384Levier d’embrayageLe levier d’embrayage est situé du côté gauche du
guidon. Pour débrayer, tirer le levier d’embrayage
vers la poignée. Pour embrayer, relâcher le levier.
Un fonctionnement en douceur s’obtient en tirant
le levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contacteur
d’embrayage, qui est un composant du circuit du
coupe-circuit d’allumage. (Voir page 6-1.)
FBU18426Levier de freinLe levier de frein est situé du côté droit du guidon.
Pour actionner le frein avant, tirer le levier de frein
vers la poignée de guidon.
Le levier de frein est équipé d’une vis de réglage
de position. Pour régler la distance entre le levier
de frein et la poignée, éloigner le levier du guidon
de sorte qu’il ne touche pas la vis de réglage, des-
serrer le contre-écrou, puis tourner la vis de ré-
glage et resserrer le contre-écrou.
1. Levier d’embrayage
1. Levier de frein
2. Contre-écrou
3. Vis de réglage de position du levier de frein
4. Distance entre le levier de frein et la poignée
14
23
UBW262F0.book Page 6 Tuesday, March 27, 2018 9:25 AM

4-7
4

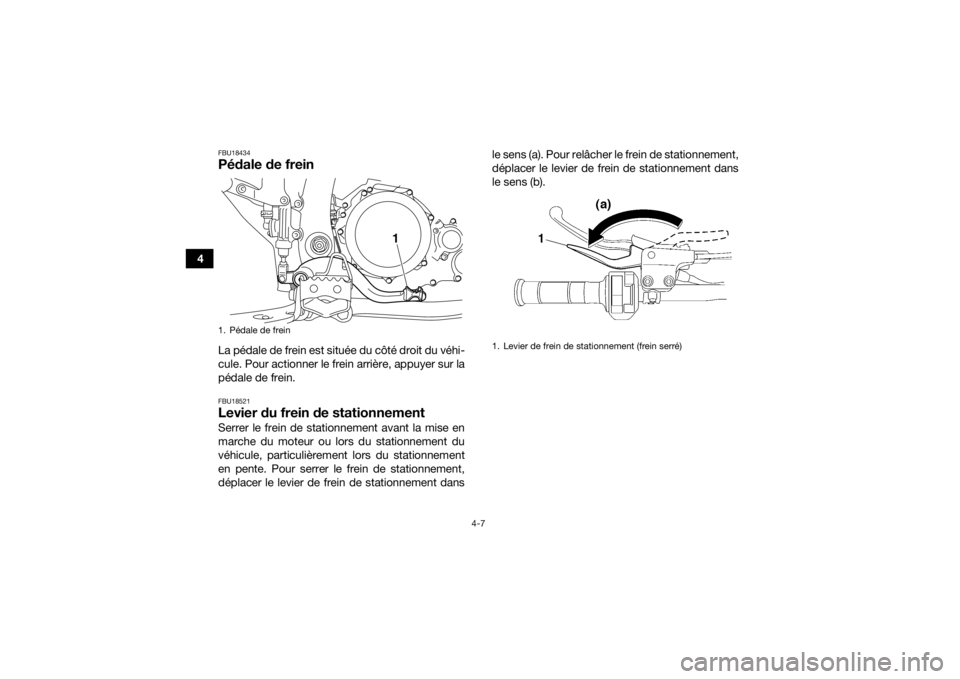

FBU18434Pédale de freinLa pédale de frein est située du côté droit du véhi-
cule. Pour actionner le frein arrière, appuyer sur la
pédale de frein.FBU18521Levier du frein de stationnementSerrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du
véhicule, particulièrement lors du stationnement
en pente. Pour serrer le frein de stationnement,
déplacer le levier de frein de stationnement dansle sens (a). Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans
le sens (b).1. Pédale de frein
1
1. Levier de frein de stationnement (frein serré)
UBW262F0.book Page 7 Tuesday, March 27, 2018 9:25 AM
