2019 YAMAHA YFZ450 Notices Demploi (in French)

8-6
8
FBU2186ETableau des entretiens périodiques : Entretiens et graissagesN.B.Si le motoquad n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fré-
quences d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le motoquad n’a pas atteint le kilométrage indiqué ou les heures de fonc-
tionnement du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
• Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 *Embrayage • Contrôler le fonctionneme
nt et régler si néces-
saire. √ √√√
3 *Frein avant • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
UBW262F0.book Page 6 Tuesday, March 27, 2018 9:25 AM

8-7
8
4*Frein arrière • Contrôler le fonctionnement et corriger si néces-
saire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein • Contrôler l’état et remplacer si nécessaire.
√√√√
• Remplacer. Tous les 4 ans
6 *Liquide de frein • Changer. Tous les 2 ans
7 *Frein de stationne-
ment • Contrôler le fonctionnement et régler si néces-
saire. √√√√√
8 *Roues • Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
9 *Pneus • Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
• Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
10 *Roulements de
moyeu de roue • Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
11 *Pivots de bras os-
cillant • S’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si né-
cessaire.
• Lubrifier à la graisse à base de savon au lithium. √√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW262F0.book Page 7 Tuesday, March 27, 2018 9:25 AM

8-8
8
12*Pivots des triangles
de suspension su-
périeurs et infé-
rieurs • Lubrifier à la graisse à base de savon au lithium.
√√√
13 Chaîne de transmis-
sion • Contrôler la tension de la chaîne et la régler si né-
cessaire.
• Contrôler l’alignement des roues arrière et corri- ger si nécessaire.
• Nettoyer et lubrifier. √√√√√
14 *Rouleau de chaîne
de transmission • Contrôler l’usure et remplacer si nécessaire.
√√√
15 *Visserie du châssis • S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
16 *Combinés ressort-
amortisseur • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
17 *Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arrière • Contrôler le fonctionneme
nt et corriger si néces-
saire. √√√√
18 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW262F0.book Page 8 Tuesday, March 27, 2018 9:25 AM

8-9
8
19*Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
20 Huile moteur • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
21 Élément du filtre à
huile moteur • Remplacer.
√√√
22 *Circuit de refroidis-
sement • Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pièces mobiles et
câbles • Lubrifier.
√√√√
24 *Levier des gaz • Contrôler le fonctionnement.
• Contrôler la garde de levier des gaz et la régler si
nécessaire.
• Lubrifier le câble et le logement de levier. √√√√√
25 *Contacteur de feu
stop sur freins
avant et arrière • Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW262F0.book Page 9 Tuesday, March 27, 2018 9:25 AM

8-10
8
FBU29431N.B.Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.
 Remplacer la durite d’alimentation tous les cinq ans et lorsqu’elle est craquelée ou endommagée.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées. 26 *Éclairage et contac-
teurs • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Régler le faisceau des phares. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBW262F0.book Page 10 Tuesday, March 27, 2018 9:25 AM

8-11
8
FBU30131Dépose et repose du carénage et des
cachesAfin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser les caches et le carénage illustrés. Se référer à
cette section à chaque fois qu’il faut déposer ou
reposer un cache ou un carénage.
FBU29596Cache A
Dépose du cache1. Déposer la selle. (Voir page 4-12.)
2. Retirer le bouchon du réservoir de carburanten le tournant dans le sens inverse des
aiguilles d’une montre. (Voir page 4-9.)
ATTENTION : S’assurer qu’aucune crasse
ou objet ne pénètre dans le réservoir de
carburant.
[FCB01052]
3. Desserrer les rivets démontables.

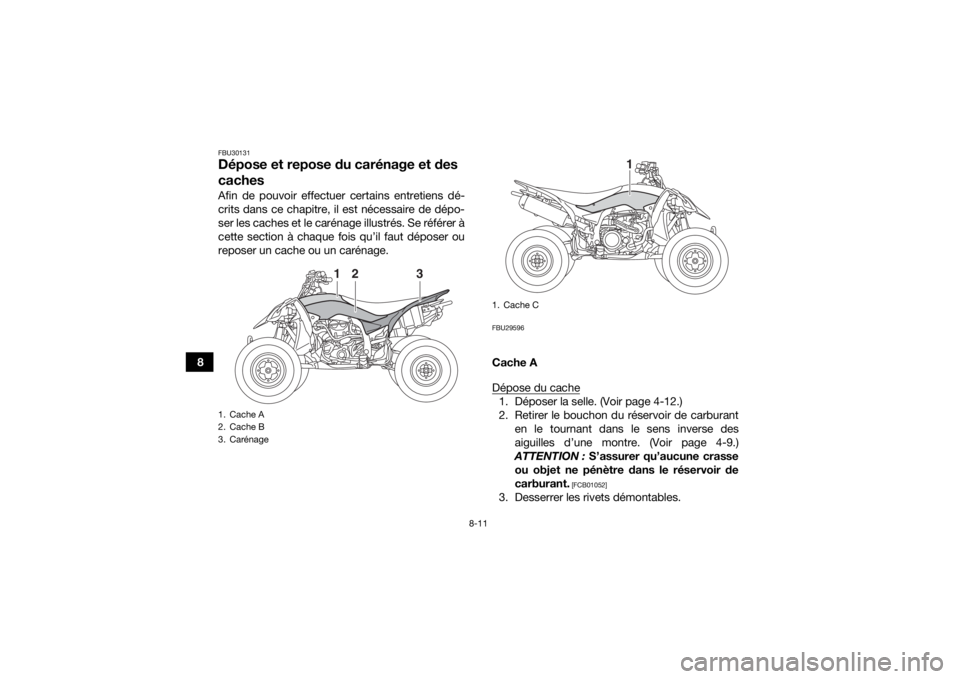

1. Cache A
2. Cache B
3. Carénage
1
2
3
1. Cache C
1
UBW262F0.book Page 11 Tuesday, March 27, 2018 9:25 AM

8-12
8

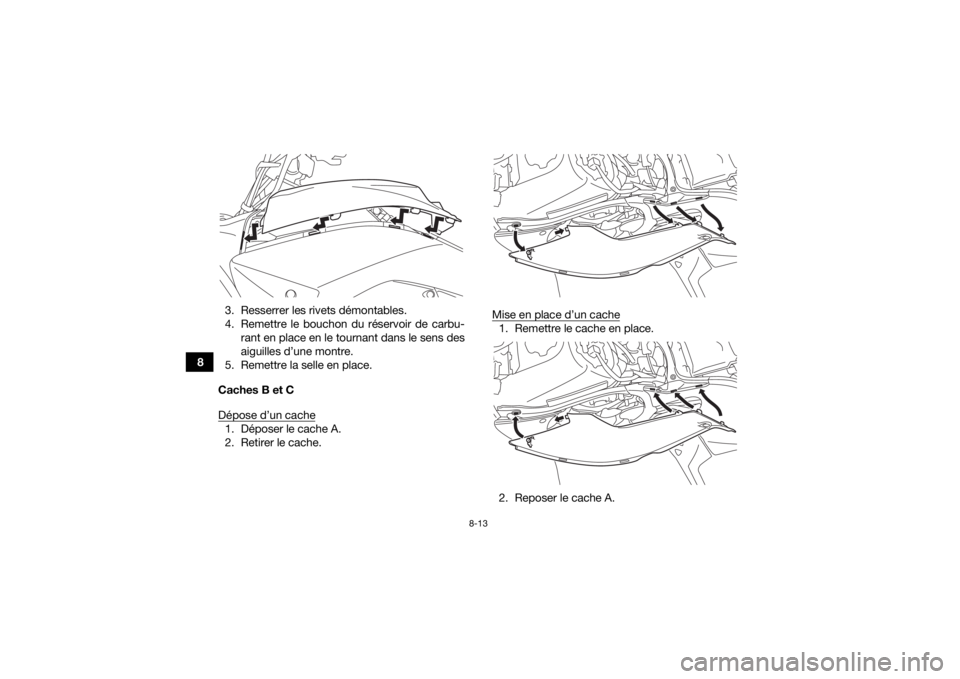

4. Retirer les rivets démontables, puis faire glis-
ser le cache vers l’arrière et le tirer vers le
haut. 5. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
Mise en place du cache
1. Retirer le bouchon du réservoir de carburant en le tournant dans le sens inverse des
aiguilles d’une montre.
2. Remettre le cache à sa place, puis reposer les rivets démontables. ATTENTION : En re-
mettant le cache en place, bien veiller à ne
pas pincer les câbles ou les fils.
[FCB00382]

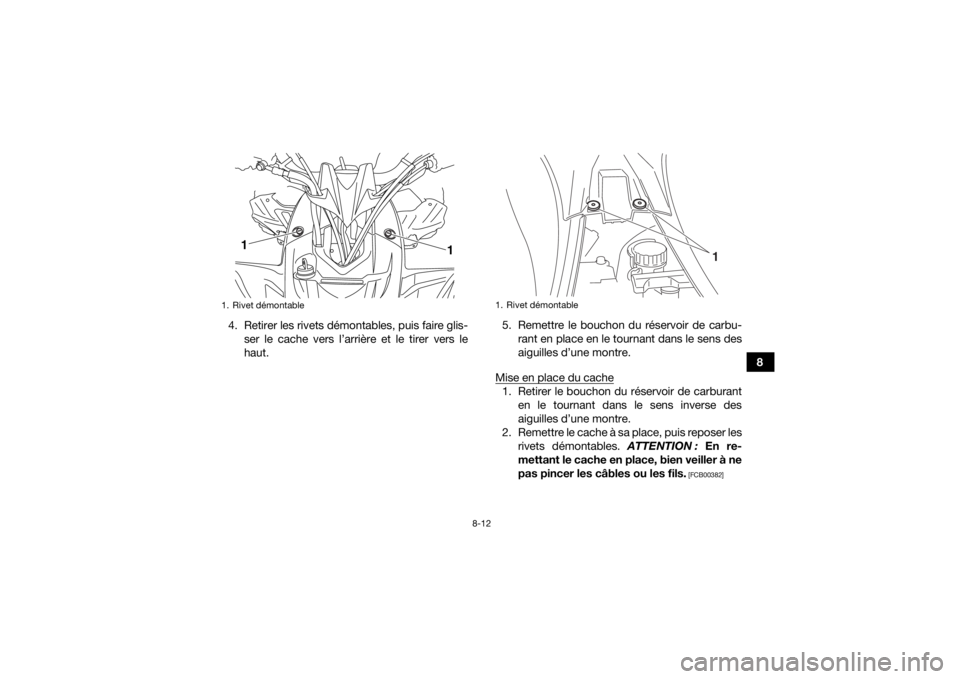

1. Rivet démontable
1 1
1. Rivet démontable
1
UBW262F0.book Page 12 Tuesday, March 27, 2018 9:25 AM

8-13
83. Resserrer les rivets démontables.
4. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
5. Remettre la selle en place.
Caches B et C
Dépose d’un cache
1. Déposer le cache A.
2. Retirer le cache. Mise en place d’un cache
1. Remettre le cache en place.
2. Reposer le cache A.
UBW262F0.book Page 13 Tuesday, March 27, 2018 9:25 AM
