2019 YAMAHA YFZ450 Notices Demploi (in French)

10-2
10
Système de démarrage:Démarreur électrique
Système de graissage: Carter secHuile de moteur:Marque recommandée:YAMALUBE
Viscosités SAE: 5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité: Changement d’huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec dépose du filtre à huile: 1.45 L (1.53 US qt, 1.28 Imp.qt)
Quantité de liquide de refroidissement:Radiateur (circuit compris):1.25 L (1.32 US qt, 1.10 Imp.qt)
Vase d’expansion (jusqu’au repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humide
Grade de l’huile de filtre:
Huile pour élément de filtre à air en mousseCarburant:Carburant recommandé:Supercarburant sans plomb exclusivement
Octane de recherche minimum:
97
Capacité du réservoir: 10 L (2.6 US gal, 2.2 Imp.gal)
Quantité de la réserve: 3.4 L (0.90 US gal, 0.75 Imp.gal)Boîtier d’injection:Repère d’identification:1TD1 00Bougie(s):Fabricant/modèle:
NGK/CR8E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Transmission:Rapport de réduction primaire:
2.652 (61/23)
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBW262F0.book Page 2 Tuesday, March 27, 2018 9:25 AM

10-3
10
Rapport de réduction secondaire:2.714 (38/14)
Transmission finale: Chaîne
Type d’embrayage:
Humide, multidisque
Type de boîte de vitesses: 5 rapports
Rapport de démultiplication:
1
re:2.500 (35/14)
2e: 2.000 (30/15)
3e: 1.632 (31/19)
4e: 1.333 (28/21)
5e: 1.095 (23/21)
Pneu avant:Taille: AT21 x 7R10
Fabricant/modèle:
MAXXIS/MS21Pneu arrière:Taille:AT20 x 10R9
Fabricant/modèle: MAXXIS/MS22
Pression de gonflage (con trôlée les pneus froids):Charge du véhicule:
0.0–100.0 kg (0–220 lb)
Recommandation:
Avant: 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière:
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Minimum: Avant:
32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)Roue avant:Taille de jante:
10 X 5.5ATRoue arrière:Taille de jante:9 X 8.0ATFrein avant:Type:Frein hydraulique à disqueFrein arrière:Type:
Frein hydraulique à disqueLiquide de frein:Liquide de frein spécifié:DOT 4Suspension avant:Type:Double bras triangulaire
UBW262F0.book Page 3 Tuesday, March 27, 2018 9:25 AM

10-4
10
Ressort:Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique-à gaz
Débattement de roue:
250 mm (9.9 in)Suspension arrière:Type:Bras oscillant (suspension à bras)
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique-à gaz
Débattement de roue: 280 mm (11.0 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage: TCI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTZ7S
Voltage, capacité:
12 V, 6.0 AhÉclairage:Phare:T19L, 30.0 W/30.0 W Stop/feu arrière:
LED
Témoin du point mort: LED
Témoin d’alerte du niveau de carburant:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin d’alerte de panne du moteur: LED
Fusibles:Fusible principal:
20.0 AFBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
UBW262F0.book Page 4 Tuesday, March 27, 2018 9:25 AM

10-5
10autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
UBW262F0.book Page 5 Tuesday, March 27, 2018 9:25 AM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant

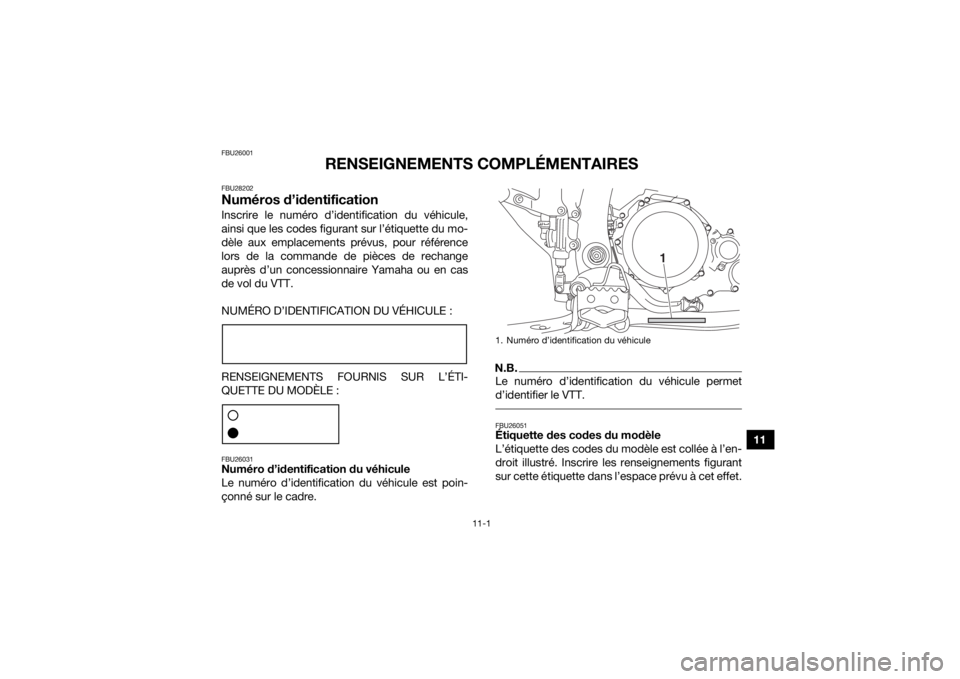

sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
UBW262F0.book Page 1 Tuesday, March 27, 2018 9:25 AM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
UBW262F0.book Page 2 Tuesday, March 27, 2018 9:25 AM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-6
Amortisseur, arrière ..................................................... 4-17
Amortisseurs, avant ..................................................... 4-13
Arbre de direction, lubrification ................................... 8-46BBatterie ........................................................................ 8-46
Bouchon du réservoir de carburant ............................... 4-9
Bougie, contrôle .......................................................... 8-14
Bras oscillant, lubrification des pivots ......................... 8-44CCâbles, contrôle et lubrification ................................... 8-42
Caches et carénage, dépose et repose ....................... 8-11
Caractéristiques ........................................................... 10-1
Carburant ..............................................................4-10, 5-4
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-41
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................ 4-1
Contacteur d’éclairage .................................................. 4-4
Contacteurs à la poignée ............................................... 4-3
Contacteurs de feu stop .............................................. 8-37
Coupe-circuit du moteur ............................................... 4-3DDémarreur ...................................................................... 4-4EÉlément du filtre à air, nettoyage ................................. 8-23
Embrayage, réglage de la garde du levier ................... 8-38
Emplacement des éléments .......................................... 3-1Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau .................. 8-4
Entretiens et graissages, tableau .................................. 8-6
Étiquette des codes du modèle ................................... 11-1
FFeu stop/arrière ........................................................... 8-53
Frein avant, contrôle de la garde du levier .................. 8-34
Frein de stationnement, levier ....................................... 4-7
Frein de stationnement, réglage de la garde ............... 8-35
Frein, levier .................................................................... 4-6
Frein, pédale .................................................................. 4-7
Freins ........................................................................... 8-30
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes .......... 8-31
Freins, changement du liquide .................................... 8-34
Freins, contrôle du niveau du liquide ........................... 8-32
Fusible, remplacement ................................................ 8-49GGarde du levier des gaz, réglage ................................. 8-30
Guidon, position .......................................................... 4-25HHauteur de la pédale de frein, vérification ................... 8-35
Huile moteur .................................................................. 5-4
Huile moteur et élément du filtre à huile ...................... 8-16IInstruments, éclairage et commandes .......................... 5-8LLevier d’embrayage ....................................................... 4-6
Levier des gaz ......................................................... 4-4, 5-5
UBW262F0.book Page 1 Tuesday, March 27, 2018 9:25 AM

12-2
12
Leviers de frein et d’embrayage, contrôle et lubrification ................................................................ 8-42
Limiteur de vitesse ......................................................... 4-5
Liquide de refroidissement .................................. 5-4, 8-22
Liquide de refroidissement, changement .................... 8-23MManuel du propriétaire et trousse de réparation ...........8-2
Moteur, mise en marche ................................................ 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification .............................................. 11-1PPannes, diagnostic ....................................................... 8-54
Pare-étincelles, nettoyage ........................................... 8-27
Passage des vitesses .....................................................6-2
Pédale de frein, contrôle et lubrification ...................... 8-43
Phare, remplacement d’une ampoule .......................... 8-50
Phares, réglage du faisceau ......................................... 8-53
Pneus ............................................................................. 5-5RRangement ..................................................................... 9-2
Rodage du moteur ......................................................... 6-4
Roue, dépose ............................................................... 8-53
Roues, repose .............................................................. 8-54
Roulements de moyeu de roue, contrôle ..................... 8-44SSécurité ..........................................................................2-1
Sélecteur de vitesses .....................................................4-8
Sélecteur de vitesses, contrôle .................................... 8-43
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-30 Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5
TTableaux de dépistage des pannes ............................. 8-56
Témoin d’alerte de la température du liquide de
refroidissement ............................................................ 4-2
Témoin d’alerte du niveau de carburant ........................ 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin du point mort .................................................... 4-1
Témoin et témoins d’alerte ............................................ 4-1
Tension de chaîne de transmission ............................. 8-39
Triangles de suspension, lubrification des pivots ........ 8-45VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
