2019 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

4-8
4
ADVERTENCIA
SWB00221Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.
 Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.
SBU18532Pedal de cambioEl pedal de cambio está ubicado en la parte iz-
quierda del motor y se usa junto con el embrague
para el cambio de marcha. (Consulte la página
6-2).1. Pedal de cambio
1
UBW262S0.book Page 8 Monday, April 2, 2018 8:48 AM

4-9
4
SBU37980Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito
de gasolina. Interrumpa el suministro cuando
la gasolina llegue a la parte inferior del tubo
de llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde.1. Tapón del depósito de gasolina
1
1. Nivel de combustible máximo
2. Tubo de llenado del depósito de gasolina
2
1
UBW262S0.book Page 9 Monday, April 2, 2018 8:48 AM

4-10
4
3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito de gasolina al máximo en el sentido de las agujas del reloj
para asegurarse de que quede bien cerrado.SBU38170GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra- mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
Gasolina recomendada:
Únicamente gasolina super sin plomo
Capacidad del depósito de gasolina: 10 L (2.6 US gal, 2.2 Imp.gal)
Cantidad de reserva de gasolina: 3.4 L (0.90 US gal, 0.75 Imp.gal)1. Marca de identificación del combustible EN228
1
E5
E10
UBW262S0.book Page 10 Monday, July 23, 2018 6:42 PM

4-11
4
NOTACompruebe que la tobera de la bomba de gasoli-
na tenga la misma marca de identificación del
combustible. Acerca de la gasolina recomendada
Utilice gasolina de 97 octanos RON o superior. Si
se produce detonación o autoencendido, pruebe
una marca de gasolina distinta o una gasolina de
mayor octanaje. Se puede utilizar gasolina que
contenga etanol si el contenido de etanol no su-
pera el 10% (E10). No se recomienda el uso de
gasolina con metanol porque puede dañar el sis-
tema de combustible o reducir las prestaciones
del vehículo.ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape.
SBU26734AsientoPara desmontar el asiento
Introduzca la mano entre la parte trasera del
asiento y el guardabarros trasero, tire de la palan-
ca de bloqueo del asiento y levante el asiento por
la parte trasera.1. Palanca de bloqueo del asiento
1
UBW262S0.book Page 11 Monday, April 2, 2018 8:48 AM

4-12
4

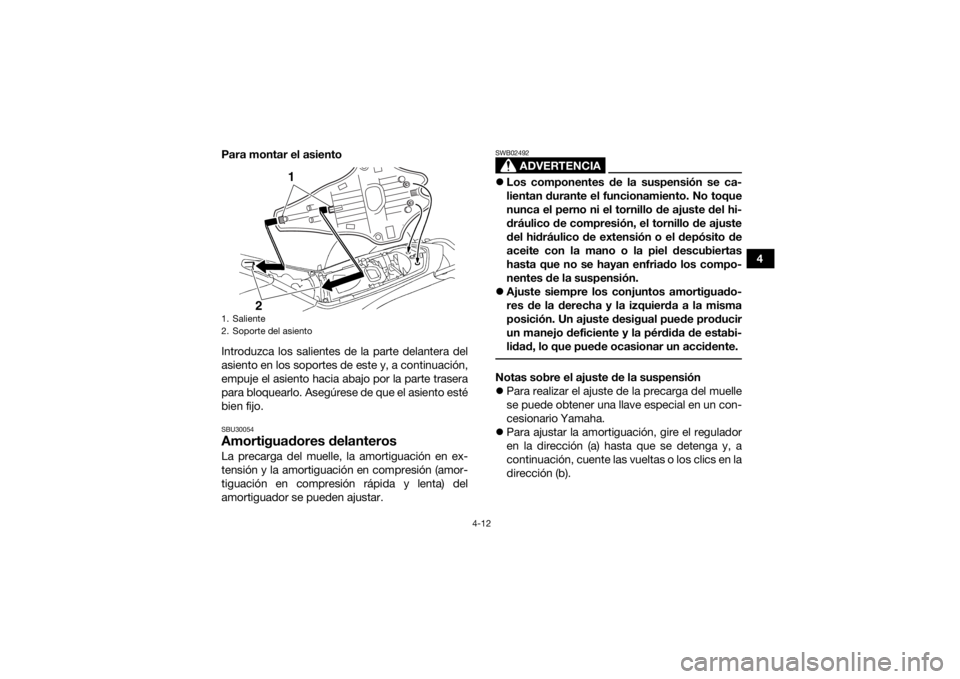

Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en los soportes de este y, a continuación,
empuje el asiento hacia abajo por la parte trasera
para bloquearlo. Asegúrese de que el asiento esté
bien fijo.
SBU30054Amortiguadores delanteros La precarga del muelle, la amortiguación en ex-
tensión y la amortiguación en compresión (amor-
tiguación en compresión rápida y lenta) del
amortiguador se pueden ajustar.
ADVERTENCIA
SWB02492
Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el perno ni el tornillo de ajuste del hi-
dráulico de compresión, el tornillo de ajuste
del hidráulico de extensión o el depósito de
aceite con la mano o la piel descubiertas
hasta que no se hayan enfriado los compo-
nentes de la suspensión.
 Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede producir
un manejo deficiente y la pérdida de estabi-
lidad, lo que puede ocasionar un accidente. Notas sobre el ajuste de la suspensión
Para realizar el ajuste de la precarga del muelle
se puede obtener una llave especial en un con-
cesionario Yamaha.
 Para ajustar la amortiguación, gire el regulador
en la dirección (a) hasta que se detenga y, a
continuación, cuente las vueltas o los clics en la
dirección (b).
1. Saliente
2. Soporte del asiento
1
2
UBW262S0.book Page 12 Monday, April 2, 2018 8:48 AM

4-13
4
Aunque las vueltas o los clics de un regulador
de la amortiguación pueden sobrepasar el ajus-
te mínimo indicado, el ajuste no será efectivo y
puede dañar la suspensión.
ATENCIÓNSCB00091No gire nunca un mecanismo de ajuste más

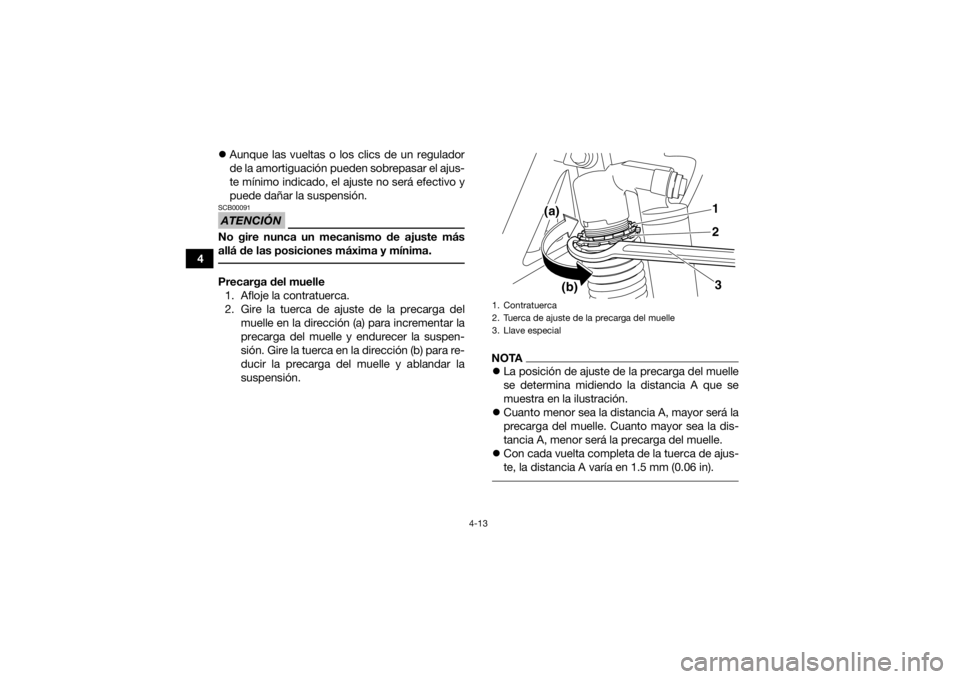

allá de las posiciones máxima y mínima. Precarga del muelle
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste de la precarga del muelle en la dirección (a) para incrementar la
precarga del muelle y endurecer la suspen-
sión. Gire la tuerca en la dirección (b) para re-
ducir la precarga del muelle y ablandar la
suspensión.
NOTALa posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración.
 Cuanto menor sea la distancia A, mayor será la
precarga del muelle. Cuanto mayor sea la dis-
tancia A, menor será la precarga del muelle.
 Con cada vuelta completa de la tuerca de ajus-
te, la distancia A varía en 1.5 mm (0.06 in). 1. Contratuerca
2. Tuerca de ajuste de la precarga del muelle
3. Llave especial
(a)
(b) 2 1
3
UBW262S0.book Page 13 Monday, April 2, 2018 8:48 AM

4-14
4
3. Apriete la contratuerca con el par especifica- do. ATENCIÓN: Apriete siempre la contra-
tuerca contra la tuerca de ajuste y, a
continuación, apriétela con el par especifi-
cado.
[SCB00082]

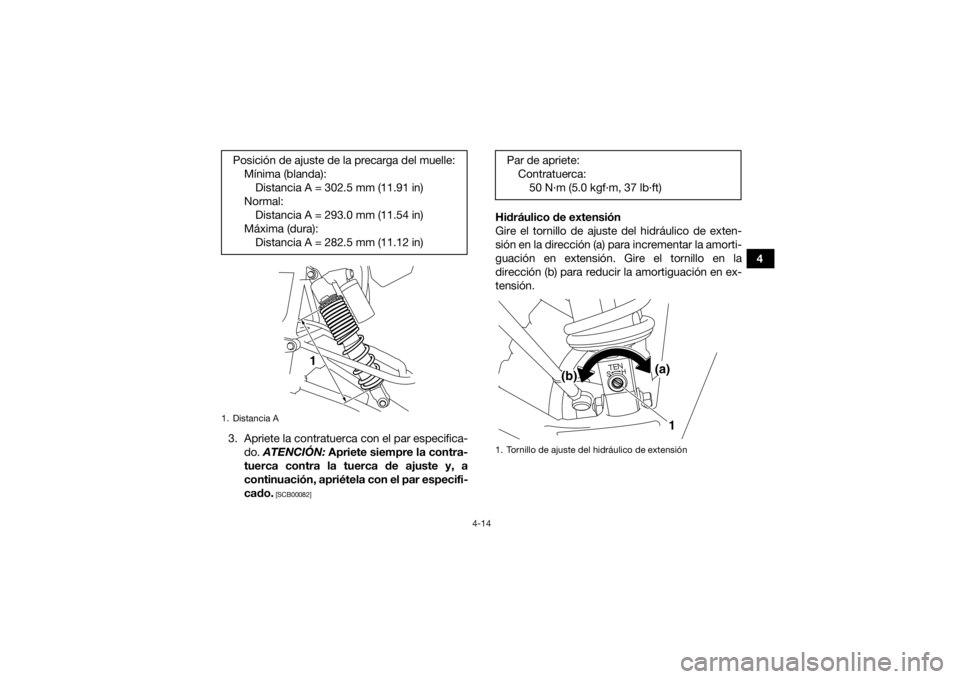

Hidráulico de extensión
Gire el tornillo de ajuste del hidráulico de exten-
sión en la dirección (a) para incrementar la amorti-
guación en extensión. Gire el tornillo en la
dirección (b) para reducir la amortiguación en ex-
tensión.
Posición de ajuste de la precarga del muelle:
Mínima (blanda):Distancia A = 302.5 mm (11.91 in)
Normal: Distancia A = 293.0 mm (11.54 in)
Máxima (dura): Distancia A = 282.5 mm (11.12 in)
1. Distancia A
1
Par de apriete: Contratuerca:50 N·m (5.0 kgf·m, 37 lb·ft)1. Tornillo de ajuste del hidráulico de extensión
(a)
(b)
1
UBW262S0.book Page 14 Monday, April 2, 2018 8:48 AM

4-15
4Hidráulico de compresión
Amortiguación en compresión rápida
Gire el perno de ajuste del hidráulico de compre-
sión rápida en la dirección (a) para incrementar la
amortiguación en compresión rápida. Gire el per-
no en la dirección (b) para reducir la amortigua-
ción en compresión rápida.Posiciones de ajuste de la amortiguación en
extensión:
Mínima (blanda):30 clic(s) en la dirección (b)
Normal: 16 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en compresión rápidaAjustes de la amortiguación en compresión
rápida:
Mínima (blanda):2 vuelta(s) hacia fuera desde la posición
totalmente apretada
Normal: 1 vuelta(s) hacia fuera desde la posición
totalmente apretada
Máxima (dura): Perno de ajuste totalmente apretado
(a)
(b)1
UBW262S0.book Page 15 Monday, April 2, 2018 8:48 AM
