2019 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

8-22
8
ATENCIÓNSCB02190Mezcle anticongelante únicamente con agua
destilada. No obstante, si no dispone de agua
destilada puede utilizar agua tratada. No utilice
agua dura o agua salada, ya que resultan per-
judiciales para el motor. SBU27946Para comprobar el nivel de líquido refrigerante1. Aparque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en lamarca de nivel mínimo o por debajo de esta,
extraiga el tapón del depósito de líquido refri-
gerante. ¡ADVERTENCIA! Extraiga solo el
tapón del depósito de líquido refrigerante.
No quite nunca el tapón del radiador cuan-
do el motor esté caliente.
[SWB02672]
SBU29863
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de man-

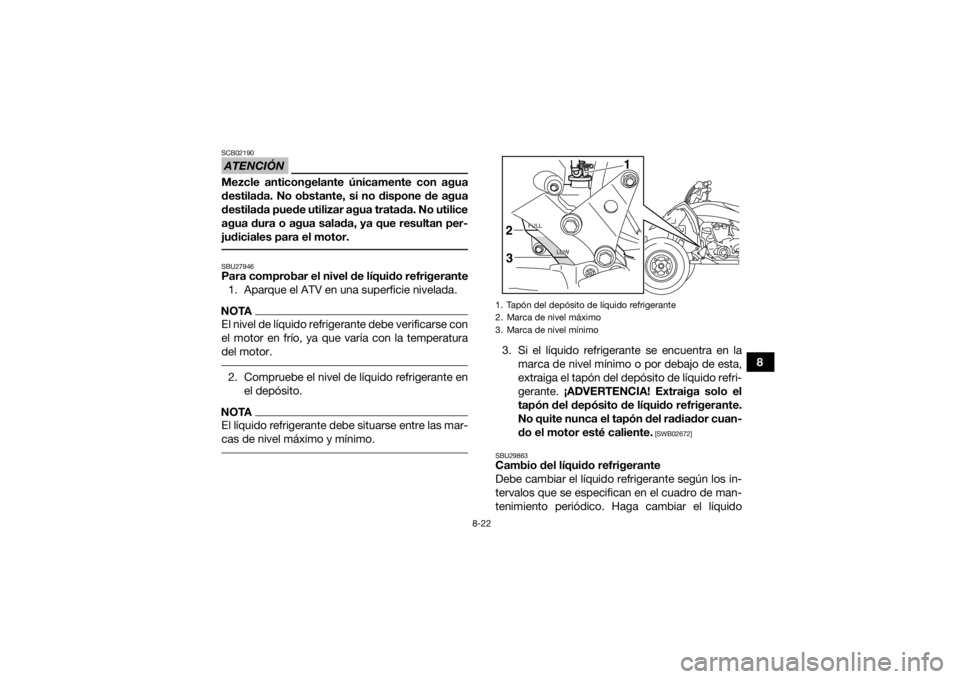

tenimiento periódico. Haga cambiar el líquido1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
UBW262S0.book Page 22 Monday, April 2, 2018 8:48 AM

8-23
8refrigerante en un concesionario Yamaha.
¡ADVERTENCIA! No quite nunca el tapón del radiador cuando el motor esté caliente.
[SWB04300]
SBU2680A
Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-11).
3. Retire la cubierta de la caja del filtro de aire desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
1
UBW262S0.book Page 23 Monday, April 2, 2018 8:48 AM

8-24
8
4. Afloje completamente el tornillo de palomilla.
5. Extraiga el filtro de aire junto con el tornillo de
palomilla y la arandela. 6. Extraiga el tornillo de palomilla y la arandela
del filtro del aire.
7. Extraiga el material esponjoso de la rejilla del filtro del aire.

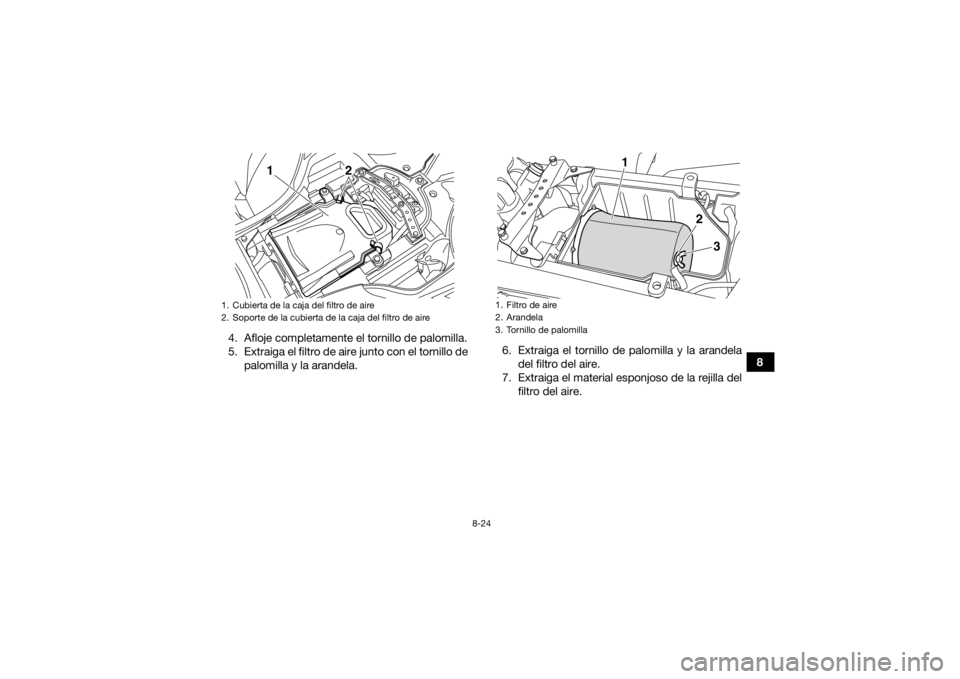

1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1
2
1. Filtro de aire
2. Arandela
3. Tornillo de palomilla
3
2
1
UBW262S0.book Page 24 Monday, April 2, 2018 8:48 AM

8-25
88. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Utilice siempre disolvente para la limpieza
de piezas. No utilice nunca disolventes
con una temperatura de inflamabilidad
baja o gasolina, pues el motor podría in-
cendiarse o explotar.
[SWB01943]
9. Escurra el exceso de disolvente del material esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]
10. Compruebe el material esponjoso y cámbielo si está dañado.
11. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 12. Tire del material esponjoso por encima de larejilla del filtro de aire.
13. Aplique grasa polivalente al asentamiento del filtro de aire.

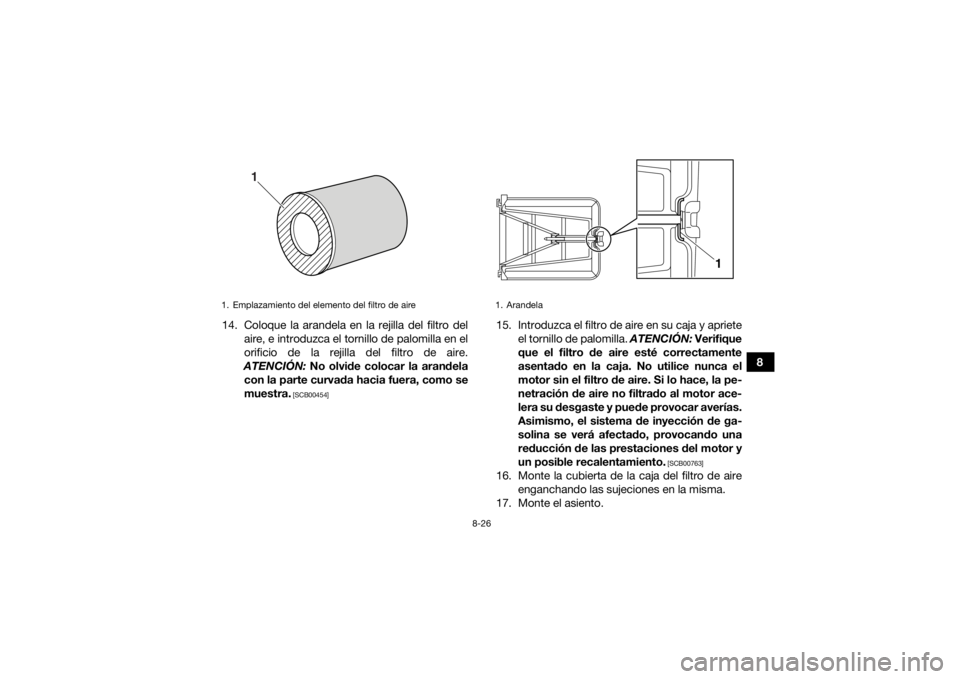

1. Material esponjoso
2. Bastidor del filtro de aire
1
2
UBW262S0.book Page 25 Monday, April 2, 2018 8:48 AM

8-26
8
14. Coloque la arandela en la rejilla del filtro del
aire, e introduzca el tornillo de palomilla en el
orificio de la rejilla del filtro de aire.
ATENCIÓN: No olvide colocar la arandela
con la parte curvada hacia fuera, como se
muestra.
[SCB00454]
15. Introduzca el filtro de aire en su caja y apriete el tornillo de palomilla. ATENCIÓN: Verifique
que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. Si lo hace, la pe-
netración de aire no filtrado al motor ace-
lera su desgaste y puede provocar averías.
Asimismo, el sistema de inyección de ga-
solina se verá afectado, provocando una
reducción de las prestaciones del motor y
un posible recalentamiento.
[SCB00763]
16. Monte la cubierta de la caja del filtro de aire enganchando las sujeciones en la misma.
17. Monte el asiento.
1. Emplazamiento del elemento del filtro de aire
1
1. Arandela
1
UBW262S0.book Page 26 Monday, April 2, 2018 8:48 AM

8-27
8
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y el cuerpo del acelerador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor. SBU30862Limpieza del parachispasSeleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.1. Desmonte la cubierta del tubo de escape ex- trayendo los pernos. 2. Elimine la sujeción extrayendo los pernos y, a
continuación, retire el tubo de escape y la
junta del silenciador.

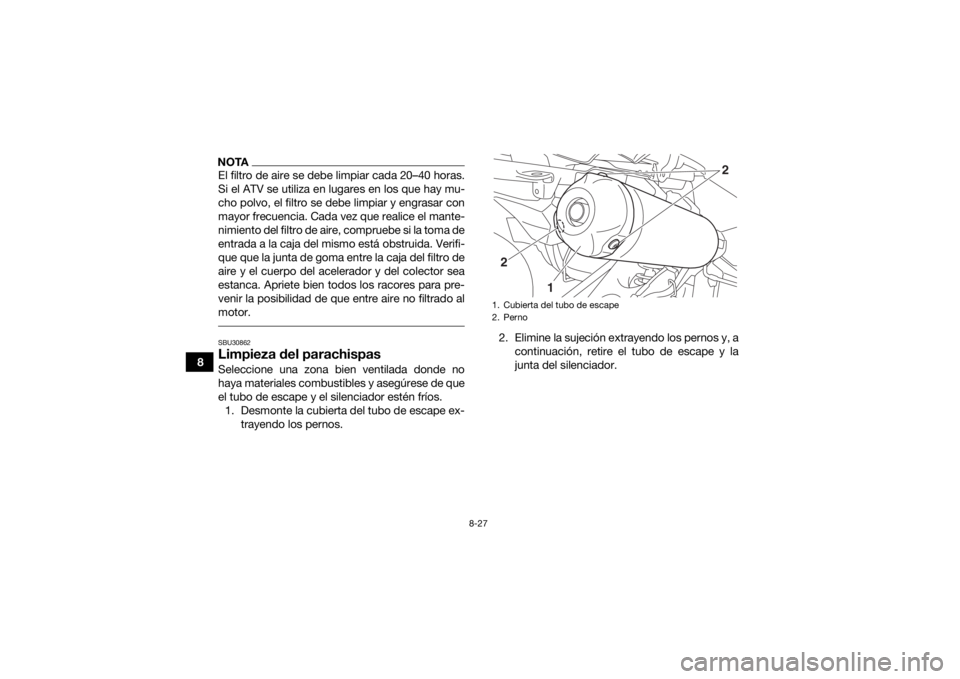

1. Cubierta del tubo de escape
2. Perno2
1 2
UBW262S0.book Page 27 Monday, April 2, 2018 8:48 AM

8-28
8
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape. 4. Instale la junta, el tubo de escape y la suje-
ción, y alinee los orificios de los pernos.
5. Coloque los pernos y apriételos con el par es- pecificado.
6. Instale la cubierta del tubo de escape y alinee los orificios de los pernos.
7. Coloque los pernos y apriételos con el par es- pecificado.

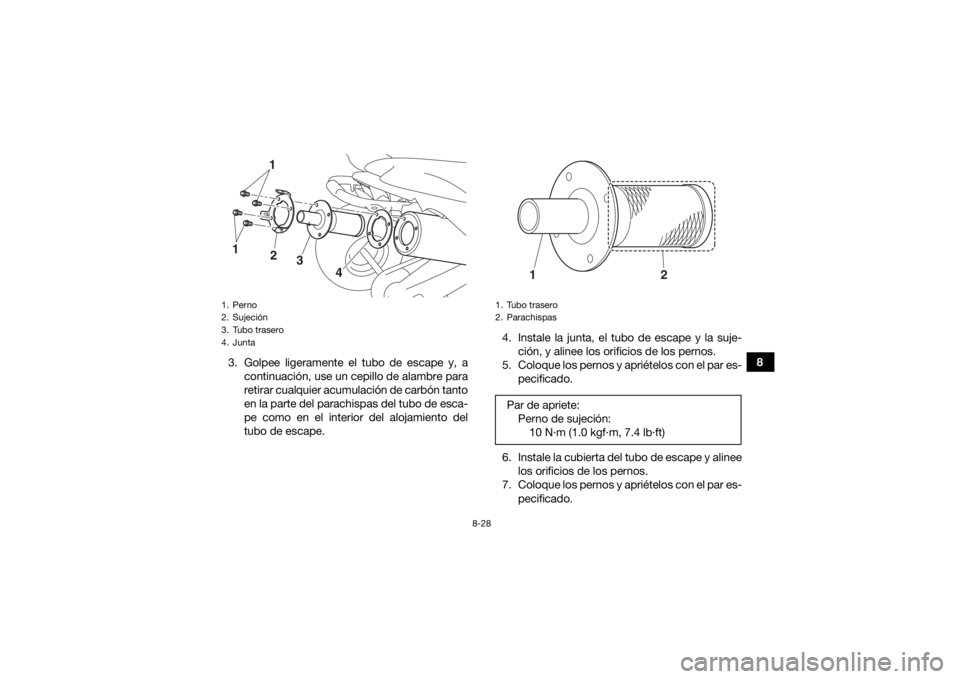

1. Perno
2. Sujeción
3. Tubo trasero
4. Junta1
2
3
4
1
1. Tubo trasero
2. ParachispasPar de apriete:Perno de sujeción:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
UBW262S0.book Page 28 Monday, April 2, 2018 8:48 AM

8-29
8
ADVERTENCIA
SWB02342Deje siempre que el sistema de escape se en-
fríe antes de tocar ninguno de sus componen-
tes.
No arranque el motor con el parachispas des-
montado. Las chispas o las partículas del es-
cape pueden provocar lesiones, quemaduras o
un incendio.
SBU29704Ajuste del juego de la maneta de acele-
raciónCompruebe periódicamente el juego de la maneta
de aceleración y ajústelo según sea necesario.1. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca.
Par de apriete:

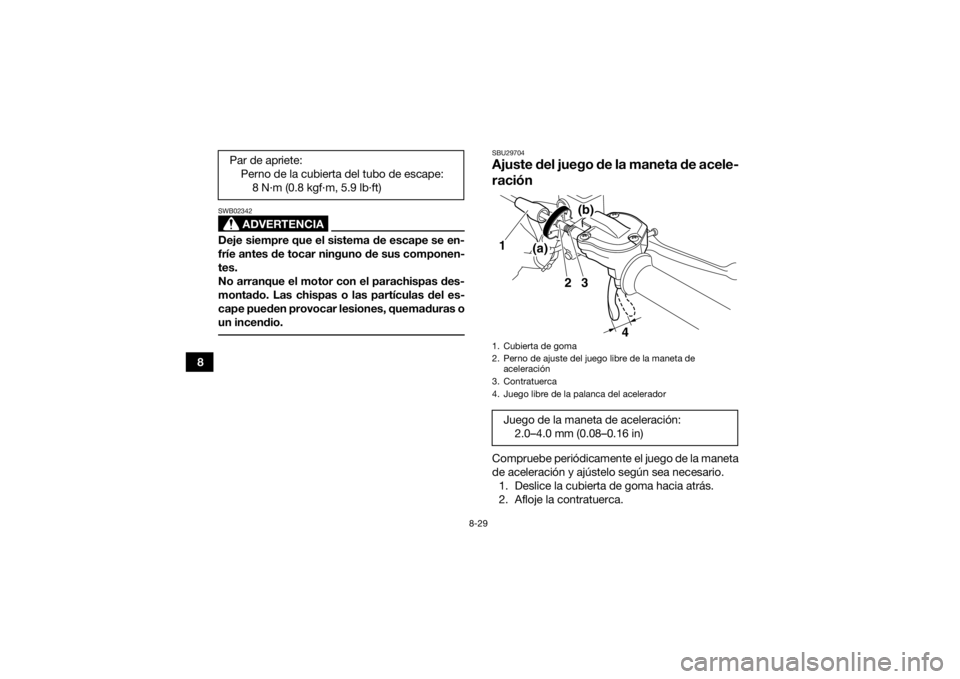

Perno de la cubierta del tubo de escape:8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Cubierta de goma
2. Perno de ajuste del juego libre de la maneta de aceleración
3. Contratuerca
4. Juego libre de la palanca del aceleradorJuego de la maneta de aceleración: 2.0–4.0 mm (0.08–0.16 in)
32
4
(a)(b)
1
UBW262S0.book Page 29 Monday, April 2, 2018 8:48 AM
