2019 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

8-6
8
SBU2186ECuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 *Embrague • Compruebe el funcionamiento y realice ajustes si
es necesario. √ √√√
3 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
UBW262S0.book Page 6 Monday, April 2, 2018 8:48 AM

8-7
8
4*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
5 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
6 *Líquido de frenos • Cambiar. Cada 2 años
7 *Freno de estaciona-
miento • Compruebe el funcionamiento y realice ajustes si
es necesario. √√√√√
8 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
9 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
10 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBW262S0.book Page 7 Monday, April 2, 2018 8:48 AM

8-8
8
11*Pivotes del bascu-
lante • Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesa-
rio.
• Lubrique con grasa a base de jabón de litio. √√√
12 *Pivotes del brazo
superior e inferior
• Lubrique con grasa a base de jabón de litio.
√√√
13 Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
14 *Rodillo de la cadena
de transmisión • Compruebe el grado de desgaste y sustitúyalos
si es necesario. √√√
15 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
16 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
17 *Puntos de pivote
del brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBW262S0.book Page 8 Monday, April 2, 2018 8:48 AM

8-9
8
18*Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
19 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
20 Aceite de motor • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
21 Filtro de aceite del
motor • Cambiar.
√√√
22 *Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
23 *Piezas móviles y ca-
bles • Lubricar.
√√√√
24 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
25 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBW262S0.book Page 9 Monday, April 2, 2018 8:48 AM

8-10
8
SBU29431NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Cambie el tubo de gasolina cada cinco años y en caso que esté agrietado o dañado.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie
el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 26 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBW262S0.book Page 10 Monday, April 2, 2018 8:48 AM

8-11
8
SBU30131Desmontaje y montaje del carenado y
los panelesEl carenado y los paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU29596Panel A
Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-11).
2. Quite el tapón del depósito de gasolina ha-ciéndolo girar hacia la izquierda. (Véase la pá-
gina 4-9). ATENCIÓN: Asegúrese de que no
penetre ningún material extraño en el de-
pósito de gasolina.
[SCB01052]
3. Afloje las fijaciones rápidas.

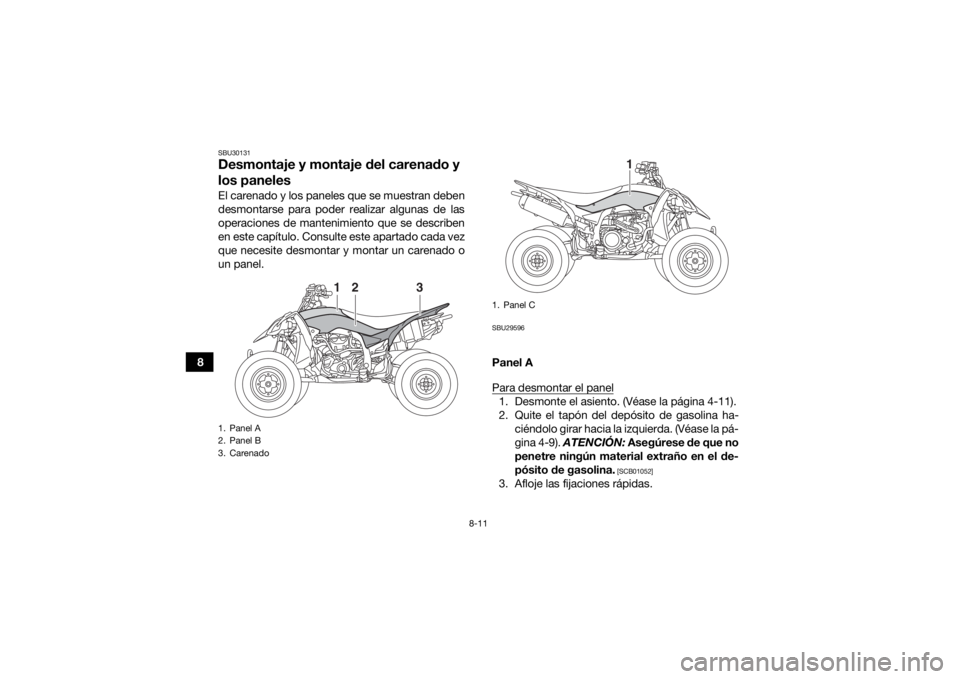

1. Panel A
2. Panel B
3. Carenado
1
2
3
1. Panel C
1
UBW262S0.book Page 11 Monday, April 2, 2018 8:48 AM

8-12
8
4. Extraiga las fijaciones rápidas, desplace el
panel hacia atrás y levántelo. 5. Coloque el tapón del depósito de gasolina
haciéndolo girar hacia la derecha.
Para montar el panel
1. Quite el tapón del depósito de gasolina ha- ciéndolo girar hacia la izquierda.
2. Sitúe el panel en su posición original y colo- que las fijaciones rápidas. ATENCIÓN:
Cuando instale el panel, asegúrese de no
pellizcar los cables ni los conductores.
[SCB00382]
3. Apriete las fijaciones rápidas.
4. Coloque el tapón del depósito de gasolina haciéndolo girar hacia la derecha.
5. Monte el asiento.

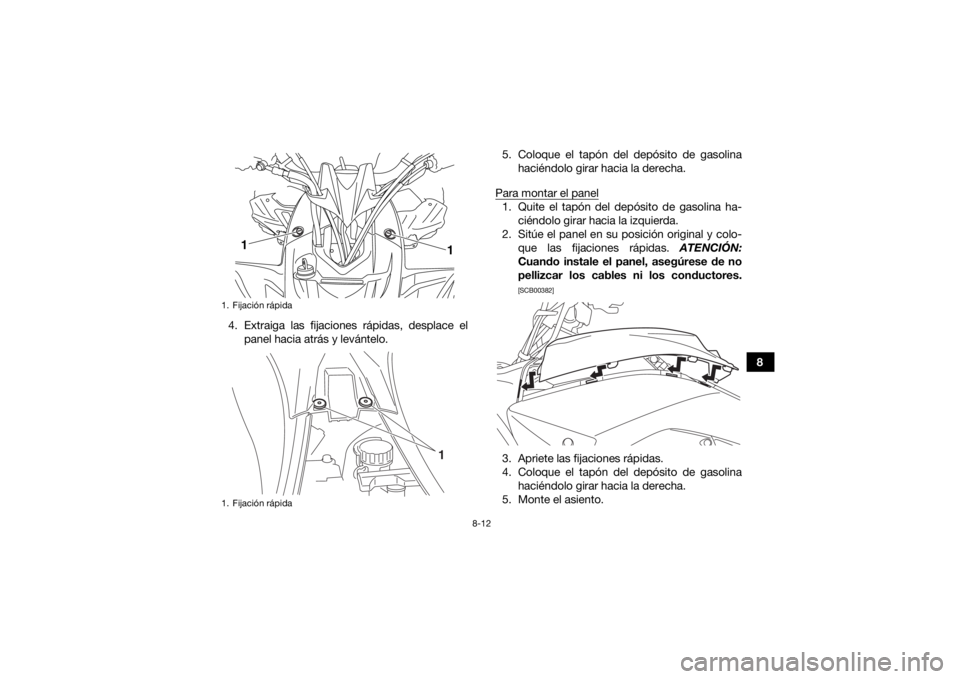

1. Fijación rápida
1. Fijación rápida
1 1
1
UBW262S0.book Page 12 Monday, April 2, 2018 8:48 AM

8-13

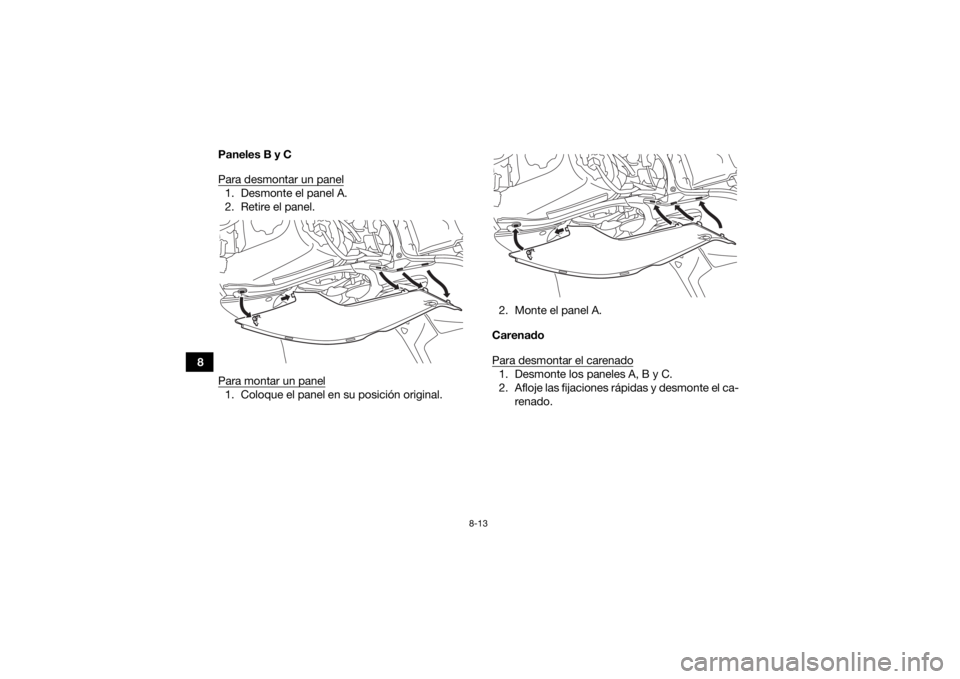

8Paneles B y C
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posición original. 2. Monte el panel A.
Carenado
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Afloje las fijaciones rápidas y desmonte el ca- renado.
UBW262S0.book Page 13 Monday, April 2, 2018 8:48 AM
