8-38
8
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
2. Gire completamente la tuerca de ajuste de la maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
3. Desplace hacia atrás la cubierta de goma en el cable de embrague.
4. Afloje la contratuerca. 5. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del juego
libre de la maneta, situada hacia el centro del
cable, en la dirección (a) y, para reducirlo, gire
la tuerca en la dirección (b).
6. Apriete la contratuerca.
7. Deslice la cubierta de goma a su posición ori- ginal.
NOTASi con el procedimiento descrito no consigue ob-
tener el juego libre especificado o si el embrague
no funciona correctamente, haga revisar el meca-
nismo interno del embrague en un concesionario
Yamaha. SBU26867Juego de la cadena de transmisiónDebe comprobar el juego de la cadena de trans-
misión antes de cada utilización y ajustarlo si es
preciso.

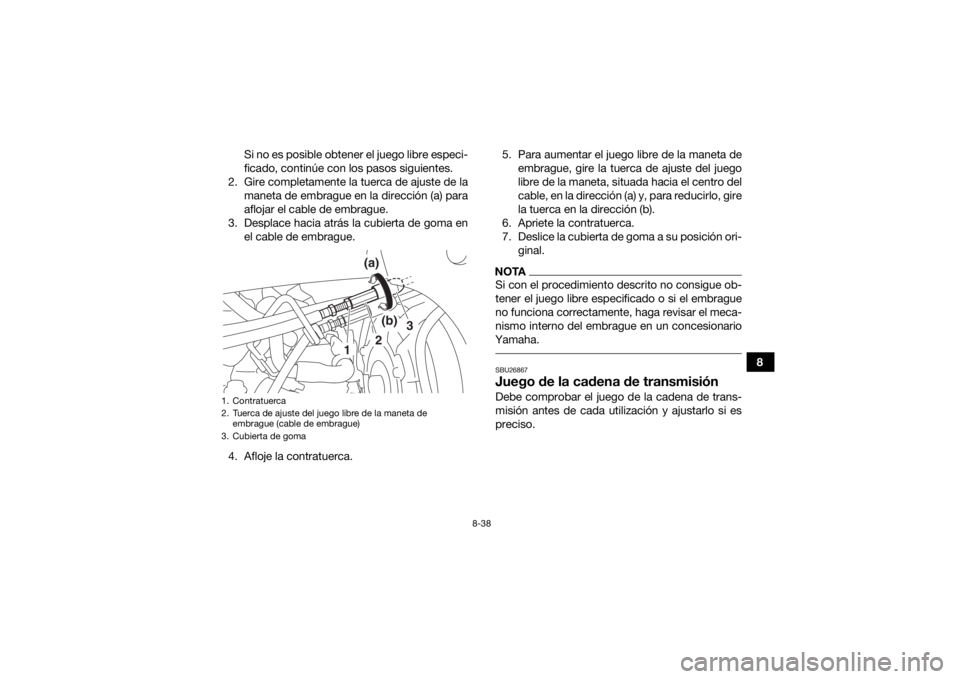

1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de embrague (cable de embrague)
3. Cubierta de goma
1
2
3
(b)
(a)
UBW262S0.book Page 38 Monday, April 2, 2018 8:48 AM

8-39
8
NOTAAl comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo. Para comprobar el juego de la cadena de

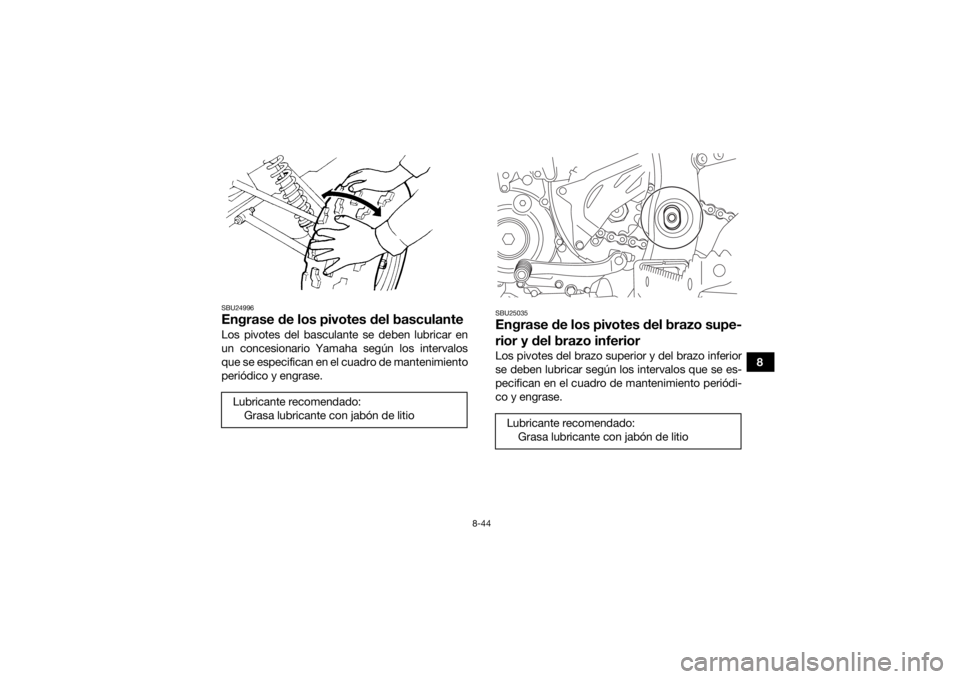

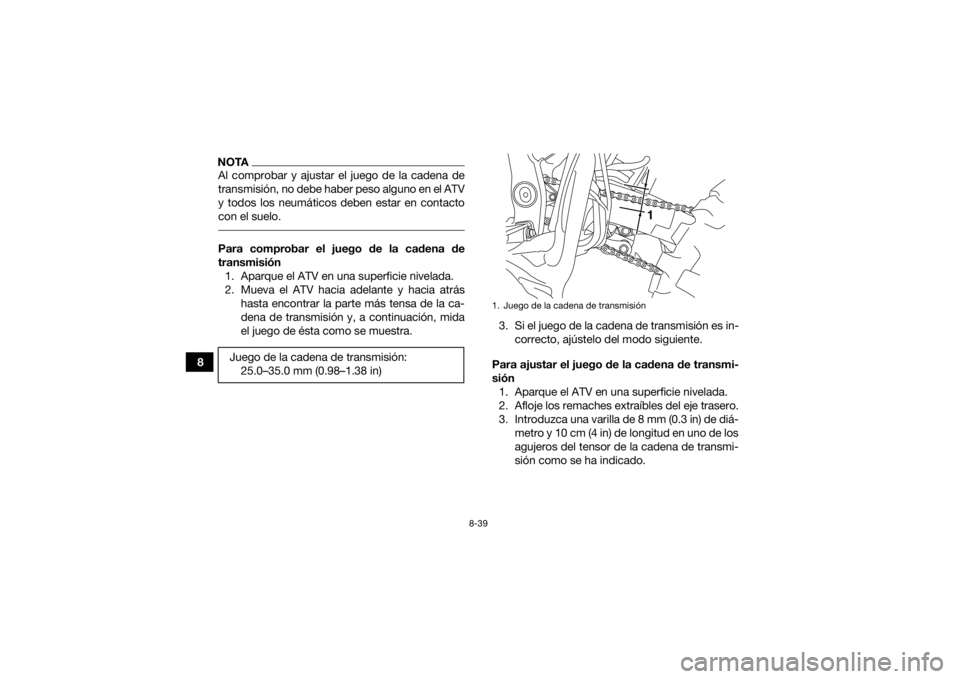

transmisión1. Aparque el ATV en una superficie nivelada.
2. Mueva el ATV hacia adelante y hacia atrás hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida
el juego de ésta como se muestra. 3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión 1. Aparque el ATV en una superficie nivelada.
2. Afloje los remaches extraíbles del eje trasero.
3. Introduzca una varilla de 8 mm (0.3 in) de diá- metro y 10 cm (4 in) de longitud en uno de los
agujeros del tensor de la cadena de transmi-
sión como se ha indicado.
Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1
UBW262S0.book Page 39 Monday, April 2, 2018 8:48 AM

8-40
8
NOTAPara realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha. 4. Cambie la transmisión a la posición de puntomuerto.
5. Para apretar la cadena de transmisión, empu- je el ATV hacia atrás. Para aflojar la cadena de
transmisión, empuje el ATV hacia delante. ATENCIÓN:
Un juego incorrecto de la ca-
dena de transmisión sobrecargará el mo-
tor y otros componentes vitales del ATV y
puede provocar que la cadena se salga o
se rompa. Para evitarlo, mantenga el juego
de la cadena de transmisión dentro de los
límites especificados.
[SCB00543]
6. Saque la varilla y apriete los remaches de plástico desmontable del eje trasero con el
par especificado en el orden indicado.

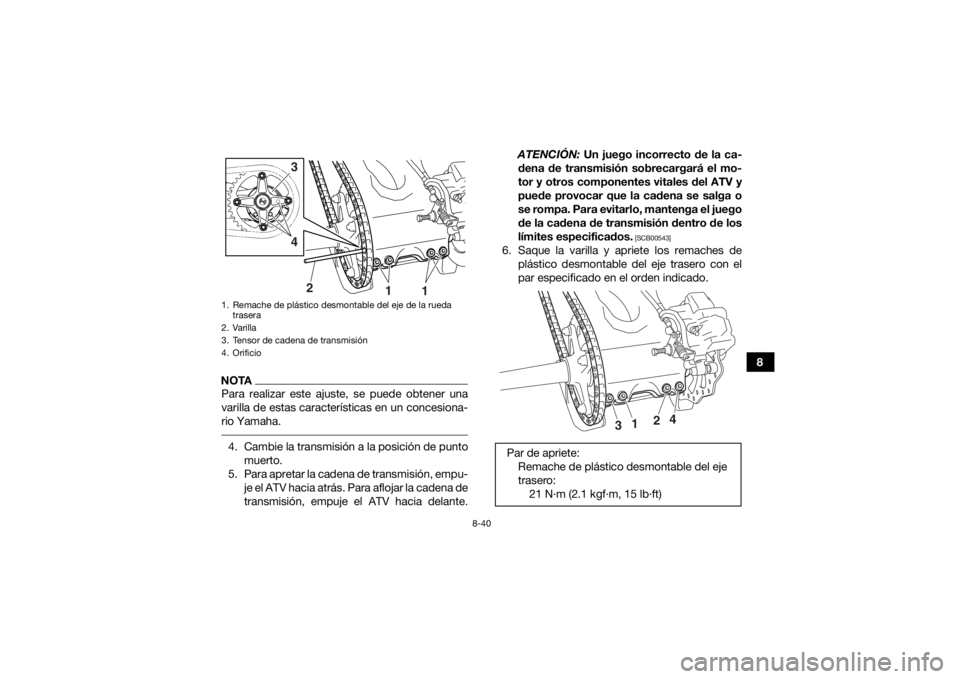

1. Remache de plástico desmontable del eje de la rueda trasera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
3
4
2 11
Par de apriete:
Remache de plástico desmontable del eje
trasero:21 N·m (2.1 kgf·m, 15 lb·ft)
3 1 2
4
UBW262S0.book Page 40 Monday, April 2, 2018 8:48 AM

8-41
8
SBU24883Engrase de la cadena de transmisiónLa cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el
cuadro de mantenimiento periódico y engrase, ya
que de lo contrario se desgastará rápidamente,
especialmente cuando conduzca en condiciones
altamente húmedas o polvorosas. Realice el man-
tenimiento de la cadena de transmisión del modo
siguiente.ATENCIÓNSCB00562La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas. 1. Limpie la cadena de transmisión con quero-seno y un cepillo blando pequeño.
ATENCIÓN: Para evitar que las juntas tóri-
cas se estropeen, no limpie la cadena de
transmisión con limpiadores de vapor, de
alta presión o disolventes inadecuados.
[SCB00572]
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans- misión con un lubricante especial para juntas
tóricas. ATENCIÓN: No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00582]
SBU24905
Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-1. Juntas tóricas
1
1
UBW262S0.book Page 41 Monday, April 2, 2018 8:48 AM

8-42
8
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582
Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.
SBU24923Comprobación y engrase de las mane-
tas de freno y embragueCada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es
necesario.

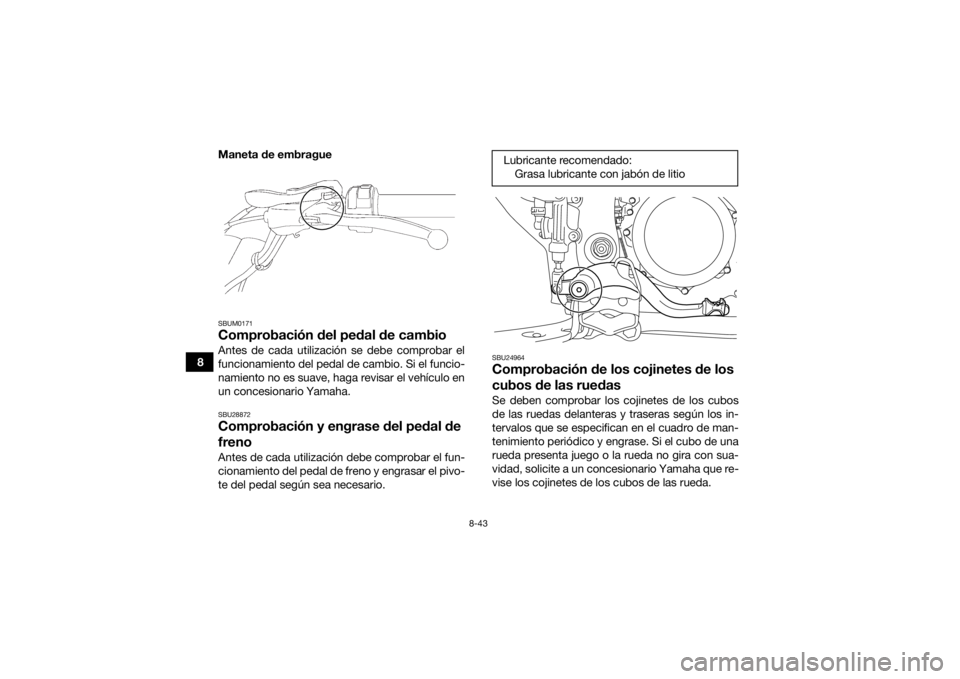

Maneta del freno
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-

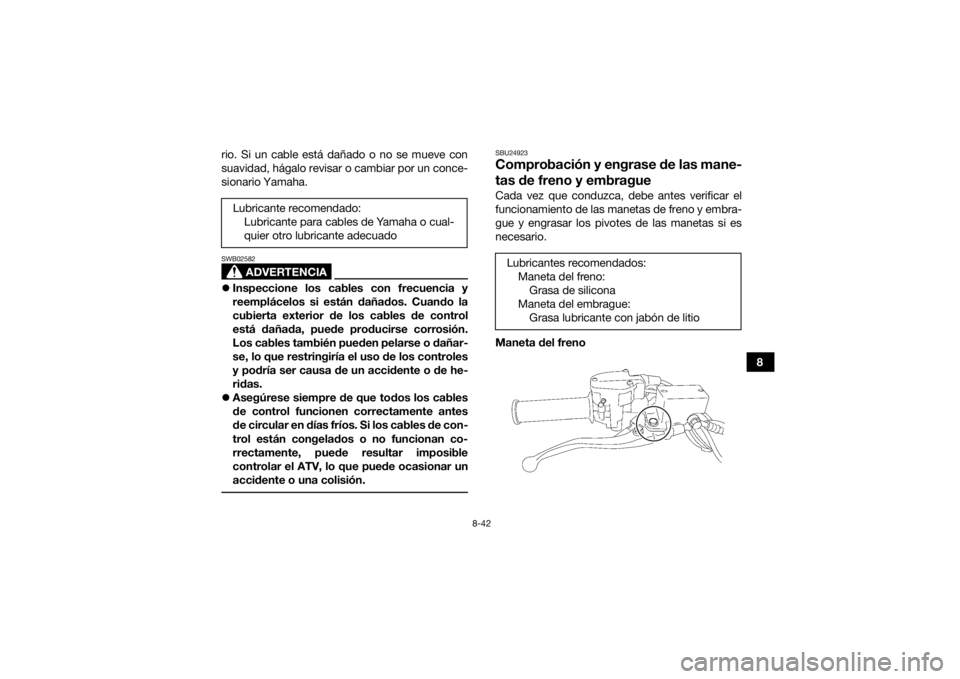

quier otro lubricante adecuadoLubricantes recomendados:Maneta del freno:Grasa de silicona
Maneta del embrague: Grasa lubricante con jabón de litio
UBW262S0.book Page 42 Monday, April 2, 2018 8:48 AM

8-43
8Maneta de embrague
SBUM0171Comprobación del pedal de cambioAntes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.SBU28872Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.Lubricante recomendado:
Grasa lubricante con jabón de litio
UBW262S0.book Page 43 Monday, April 2, 2018 8:48 AM

8-44
8
SBU24996Engrase de los pivotes del basculanteLos pivotes del basculante se deben lubricar en
un concesionario Yamaha según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
SBU25035Engrase de los pivotes del brazo supe-
rior y del brazo inferiorLos pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódi-
co y engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litioLubricante recomendado:Grasa lubricante con jabón de litio
UBW262S0.book Page 44 Monday, April 2, 2018 8:48 AM

8-45
8Izquierda Derecha

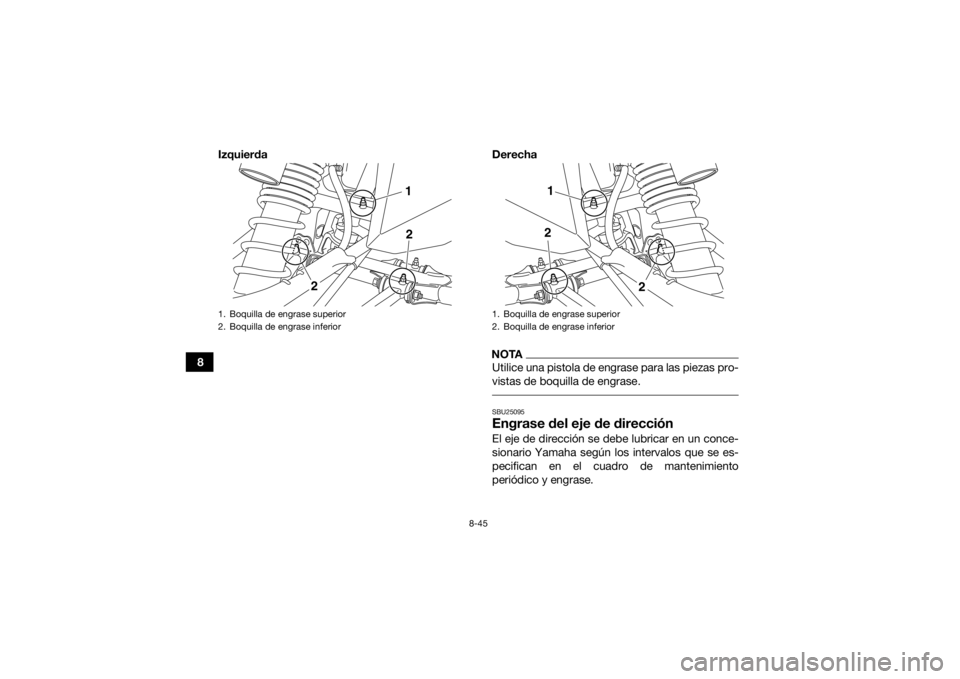

NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25095Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
21
2
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
2
