Commandes et instruments
3-35
3
3. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère d’alignement s’aligne
sur le repère “H”, comme illustré.
4. Insérer l’ergot à l’arrière de la selle du pilote dans le support de selle B,
comme illustré.
N.B.
Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
1. Dispositif de réglage de la hauteur de la selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
1
2 3
1
1
2
UBP9F1F0.book Page 35 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-36
3
FAU58982
Pare-brise
Le pilote peut régler la hauteur du pare-
brise sur quatre positions en fonction de
ses préférences.
Réglage d e la hauteur du pare-brise
1. Desserrer le bouton de réglage de la hauteur du pare-brise de chaque côté
du pare-brise jusqu’à ce qu’une résis-
tance se fasse sentir. ATTENTION :
Arrêter de tourner le bouton dès
qu’une résistance se fait sentir.
Dans le cas contraire, le bouton
pourrait être en dommagé.
[FCA20211]
2. Tirer les supports de plaque coulis-
sante vers l’extérieur puis régler la
hauteur du pare-brise.
3. Aligner les supports de plaque coulis- sante avec les repères à la position
désirée.
N.B.
S’assurer que les supports de plaque
coulissante sont alignés avec les re-
pères à la même hauteur des deux cô-
tés du pare-brise.
 S’assurer que la saillie située de cha-
que côté du support de plaque coulis-
sante s’insère dans le trou correspon-
dant de la plaque coulissante.
4. Serrer les boutons de réglage.
1. Bouton de réglage de la hauteur du pare-
brise
1. Support de plaque coulissante
1
1
1. Repère d’alignement
2. Plaque coulissante
2
1
UBP9F1F0.book Page 36 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-37
3
FAU55425
Réglage de la suspension avant
et arrière
Ce modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.
Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.
N.B.
 La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
 Le changement du réglage de la pré-
contrainte modifie également les for-
ces d’amortissement des suspen-
sions avant et arrière en
conséquence. (Voir page 3-39.)
 À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de
réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• En cas d’utilisation de la fonction de
réglage de la précontrainte à des
températures ambiantes proches
ou inférieures à 0 °C (32 °F), le té-
moin d’alerte du système de sus-
pension peut s’allumer. • La suspension continuera à fonc-
tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension, atten-
dre environ 6 minutes puis désacti-
ver le contacteur à clé ou désactiver
immédiatement le contacteur à clé
puis attendre 6 minutes.
• Si le témoin d’alerte du système de
suspension reste allumé, faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
Pour régler la précontrainte
1. Activer le contacteur à clé, démarrer le moteur puis mettre la boîte de vi-
tesses au point mort.
2. Appuyer sur le contacteur de menu pour afficher la fonction de réglage de
la précontrainte.

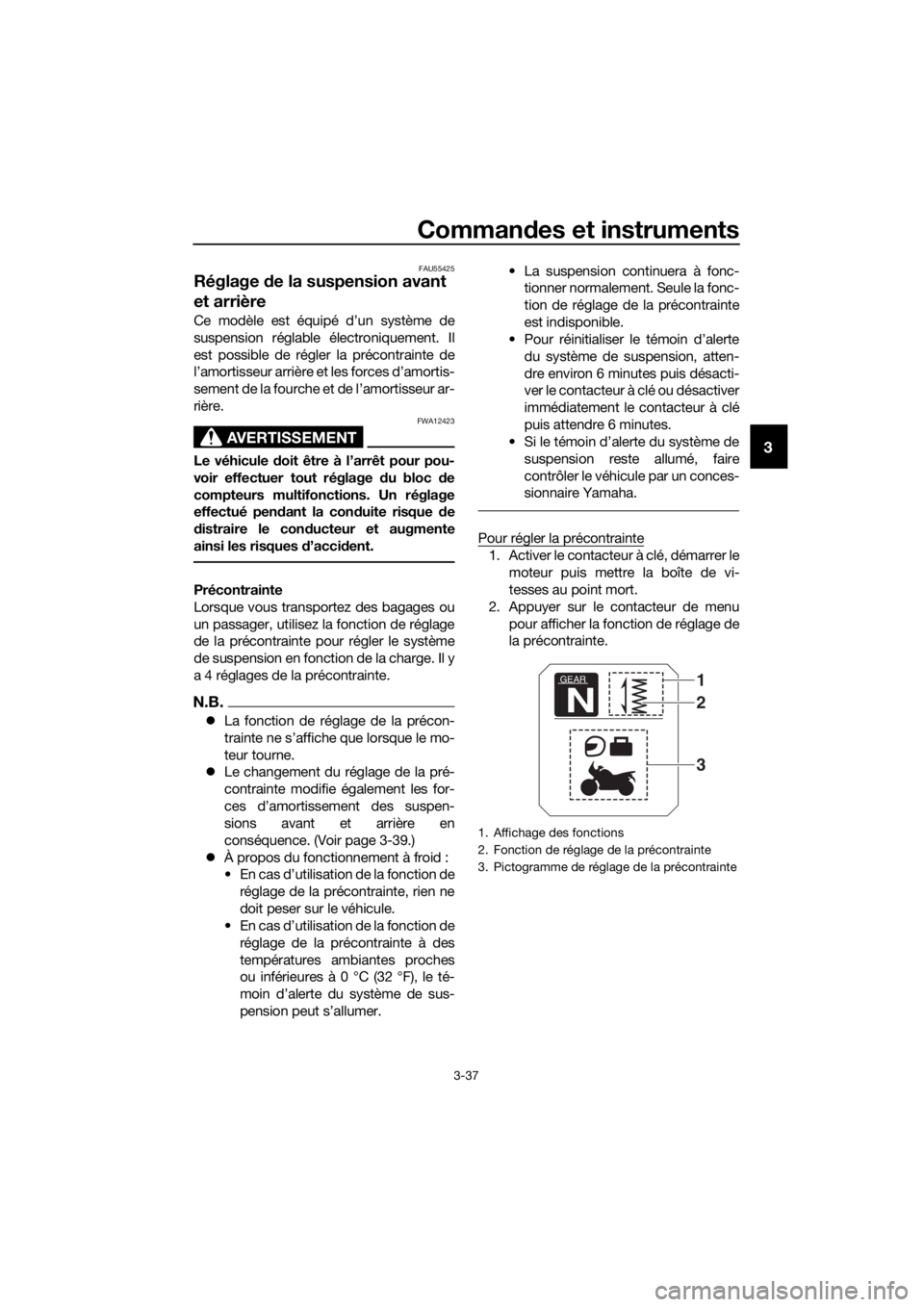

1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEAR
N
1
3
2
UBP9F1F0.book Page 37 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-38
3
3. Utiliser le commutateur de sélection
pour sélectionner le pictogramme de
réglage de la précontrainte désiré.
Sélectionner le réglage adéquat parmi
les 4 pictogrammes suivants, en fonc-
tion de la charge de la moto.
Pendant le réglage de la précon-
trainte, l’écran d’information affichera
un groupe de points se déplaçant en
cercle. Dès que le pictogramme sélec-
tionné s’affiche à nouveau, le réglage
de la précontrainte est terminé. Pendant le réglage de la précontrainte,
l’écran d’informations peut changer de la
manière suivante.
 Si le contacteur à clé est désactivé ou
si le moteur est arrêté pendant le ré-
glage de la précontrainte, le picto-
gramme suivant de réglage de la pré-
contrainte clignotera pour indiquer
que le réglage actuel de la précon-
trainte ne correspond pas au picto-
gramme. Dans ce cas, procéder à un
nouveau réglage de la précharge.
 Si le véhicule commence à rouler, le
pictogramme suivant clignotera pour
indiquer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, arrêter le
véhicule et procéder à un nouveau ré-
glage de la précharge.
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Conduite en solo
2. Conduite en solo et bagages
3. Conduite avec passager
4. Conduite avec passager et bagages
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
UBP9F1F0.book Page 38 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-39
3 Après plusieurs réglages répétés de la
précontrainte, le pictogramme de ré-
glage de la précontrainte clignotera 4
fois. Il est impossible dès lors de régler
la précontrainte. Attendre environ 6
minutes que le moteur de la fonction
de réglage de la précontrainte refroi-
disse, puis essayer à nouveau de ré-
gler la précontrainte.
Force d’amortissement
Chaque réglage de la précontrainte inclut 3
réglages de la force d’amortissement :
“HARD” (dur), “STD” (standard) et “SOFT”
(souple). Chaque modification du réglage
de la précontrainte s’accompagne d’une
modification correspondante des réglages
de la force d’amortissement. (Le système
de suspension réglable électroniquement
se règle automatiquement sur les derniers
réglages de la force d’amortissement défi-
nis pour ce réglage de précontrainte.) Pour
régler la force d’amortissement de manière plus précise, chaque réglage de la force
d’amortissement peut être défini sur 7 ni-
veaux différents.
N.B.
Si le réglage de la précontrainte n’a pas été
effectué correctement :
 Le réglage de la force d’amortisse-
ment et le niveau de réglage clignote-
ront 4 fois et il est impossible de les ré-
gler tant que le véhicule est à l’arrêt.
 Le pictogramme de réglage de la pré-
contrainte clignotera et il est impossi-
ble de régler la force d’amortissement
tant que le véhicule roule.
Vérifier que la précontrainte a été réglée
correctement avant de régler la force
d’amortissement.
Pour régler la force d’amortissement et le
niveau de la force d’amortissement
1. Activer le contacteur à clé.
2. Appuyer sur le contacteur de menu pour afficher la fonction de réglage de
la force d’amortissement.
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
1. Réglage de la force d’amortissement
2. Niveau de réglage de la force d’amortisse-ment
GEAR
N
HARD+3
2
1
UBP9F1F0.book Page 39 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-40
3
3. Utiliser le commutateur de sélection
pour sélectionner “HARD”, “STD” ou
“SOFT”.
4. Appuyer sur le contacteur de menu.
5. Utiliser le commutateur de sélection pour sélectionner le niveau désiré
pour le réglage de la force d’amortis-
sement.
N.B.
Le réglage de la force d’amortissement peut
se faire sur 7 niveaux (+3, +2, +1, 0, –1, –2 et
–3). “+3” est le niveau le plus dur, “–3” le ni-
veau le plus souple.
6. Appuyer sur le contacteur de menu.
Si le véhicule se déplace pendant que vous
réglez la force d’amortissement, l’affichage
d’information passe en mode d’affichage.
AVERTISSEMENT
FWA16421
Le combiné ressort-amortisseur arrière
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer d e bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source de chaleur.
La pression du gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
1. Affichage des fonctions
2. Fonction de réglage de la force d’amortisse- ment
1. Réglage de la force d’amortissement
1. Niveau de réglage de la force d’amortisse- ment
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Fonction de réglage de la force d’amortisse-
ment
2. Réglage de la force d’amortissement
3. Pictogramme de réglage de la précontrainte
GEAR
N
HARD +3
GEAR
1
HARD+3
1
2
3
UBP9F1F0.book Page 40 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-41
3
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement d’une
bonbonne risque d e réduire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.FAU49705
Porte-bagages
Cette moto est équipée d’un porte-ba-
gages standard, ainsi que d’un porte-ba-
gages supplémentaire situé sous la selle du
passager. Cet autre porte-bagages permet
d’agrandir la surface et la capacité de
charge du porte-bagages standard.
Consulter un concessionnaire Yamaha
pour plus de détails concernant l’utilisation
du porte-bagages supplémentaire.
Porte-bagages stan dar d
Porte-bagages supplémentaire
AVERTISSEMENT
FWA15484
 Ne pas dépasser la charge maxi-
male du véhicule, qui est d e 204 kg
(450 lb).
 Ne jamais s’asseoir et ne jamais
pren dre de passager sur les porte-
bagages.
1. Porte-bagages standard
1. Porte-bagages supplémentaire
1
1
UBP9F1F0.book Page 41 Thursday, September 6, 2018 4:41 PM

Commandes et instruments
3-42
3
 Ne pas d épasser la capacité du
porte-bagages stan dar d d e 5.0 kg
(11 lb).
 Ne pas d épasser la capacité du
porte-bagages supplémentaire d e
5.0 kg (11 lb).
ATTENTION
FCA16822
Ne pas soulever le véhicule en tirant sur
le porte-bagages.
FAU84680
Supports de sangle d e fixation
d es bagages
Utiliser les points d’ancrage des sangles de
fixation indiqués pour fixer les attaches des
bagages au véhicule.
1. Support de sangle de fixation des bagages
1
