Functies van instrumenten en bed ienin gselementen
5-19
5
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
DAU58301
Overloopslan g b ran dstoftankVoordat u de machine gaat gebruiken:
 Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
Aan
bevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
95
Inhou d b ran dstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Bran dstofreserve:
2.3 L (0.61 US gal, 0.51 Imp.gal)
E5
E10
1. Overloopslang brandstoftankZAUM1912
1
1
UB9YD0D0.book Page 19 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-20
5
DAU13435
UitlaatkatalysatorHet uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:  Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
DAU78514
Op ber gcompartimentenDit model is voorzien van 3 opbergcompar-
timenten. De voorste opbergcompartimen-
ten en het achterste opbergcompartiment
bevinden zich op de aangegeven plaatsen.
OPMERKING Opbergcompartiment A moet worden
geopend met het Smart-sleutelsy-
steem. (Zie pagina 3-9.)
 Het zadel/achterste opbergcomparti-
ment kan worden geopend met het
Smart-sleutelsysteem of de mechani-
sche sleutel.
 Sommige helmen kunnen vanwege
hun grootte of vorm niet in het achter-
ste opbergcompartiment worden op-
geborgen.Opber gcompartiment A
Draai om opbergcompartiment A te openen
het contactslot naar “OPEN” en druk dan
op de knop “LID”.
Druk om opbergcompartiment A te sluiten
op het deksel van het opbergcompartiment
totdat het gesloten is.
Op ber gcompartiment B
Druk om opbergcompartiment B te openen
het deksel van het opbergcompartiment
naar binnen om het te ontgrendelen en trek
dan om het te openen.
1. Opbergcompartiment A
2. Opbergcompartiment B
1. Achterste opbergcompartimentZAUM19131 2
1
UB9YD0D0.book Page 20 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-21
5
Druk om opbergcompartiment B te sluiten
het deksel van het opbergcompartiment in
de oorspronkelijke positie.
Za del/achterste op ber gcompartiment
Om het zadel/achterste opbergcomparti-ment te openen met behulp van het con-tactslotDraai het contactslot naar “OPEN” en druk
dan op de knop “SEAT”.
Om het zadel/achterste opbergcomparti-ment te openen met de mechanische sleu-tel1. Open het afdekplaatje van het sleutel- gat. 2. Steek de mechanische sleutel in het
zadelslot en draai de sleutel rechtsom.
OPMERKINGZorg dat het zadel en alle opbergcomparti-
menten zijn gesloten alvorens te gaan rij-
den.LET OP
DCA24020
Zor g ervoor dat de sleutel gataf dekkin g
is geïnstalleer d als d e mechanische
sleutel niet wor dt geb ruikt.LET OP
DCA21150
Let op het volg ende bij het g eb ruik van
het op ber gcompartiment.
 Het op ber gcompartiment wor dt
warm bij blootstellin g aan zon en/of
warmte van d e motor, dus bewaar
er geen etenswaren of voorwerpen
in die slecht te gen warmte kunnen
of d ie ontvlam baar zijn.
 Stop natte voorwerpen in een plas-
tic zak alvorens deze in het op ber g-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het op ber gcompartiment ver-
sprei dt.
1. Deksel
2. OpbergcompartimentZAUM1915
1 2
1. Afdekplaatje sleutelgat
1. Zadelslot
2. Ontgrendelen.
1
1
2
UB9YD0D0.book Page 21 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen

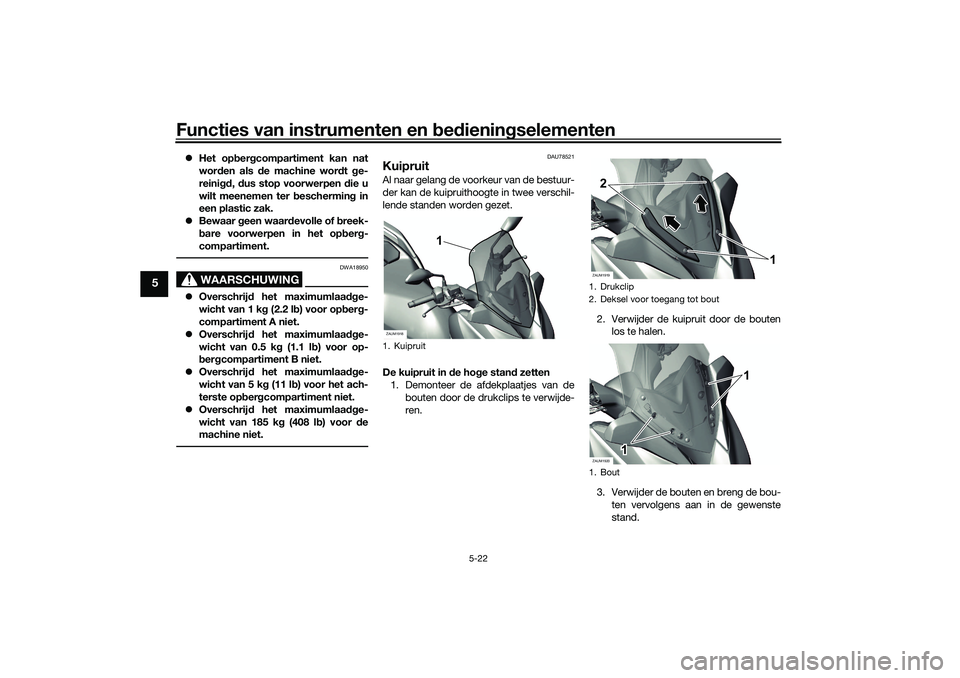

5-22
5
 Het op ber gcompartiment kan nat
wor den als d e machine wor dt ge-
reini gd, dus stop voorwerpen die u
wilt meenemen ter beschermin g in
een plastic zak.
 Bewaar geen waar devolle of breek-
b are voorwerpen in het op ber g-
compartiment.
WAARSCHUWING
DWA18950
 Overschrij d het maximumlaadge-
wicht van 1 kg (2.2 lb) voor op ber g-
compartiment A niet.
 Overschrij d het maximumlaadge-
wicht van 0.5 k g (1.1 l b) voor op-
b er gcompartiment B niet.
 Overschrij d het maximumlaadge-
wicht van 5 kg (11 lb) voor het ach-
terste op ber gcompartiment niet.
 Overschrij d het maximumlaadge-
wicht van 185 k g (408 l b) voor d e
machine niet.
DAU78521
KuipruitAl naar gelang de voorkeur van de bestuur-
der kan de kuipruithoogte in twee verschil-
lende standen worden gezet.
De kuipruit in d e hoge stan d zetten
1. Demonteer de afdekplaatjes van de bouten door de drukclips te verwijde-
ren. 2. Verwijder de kuipruit door de bouten
los te halen.
3. Verwijder de bouten en breng de bou- ten vervolgens aan in de gewenste
stand.1. KuipruitZAUM1918
1
1. Drukclip
2. Deksel voor toegang tot bout
1. BoutZAUM19192
1
ZAUM1920
1
1
UB9YD0D0.book Page 22 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen

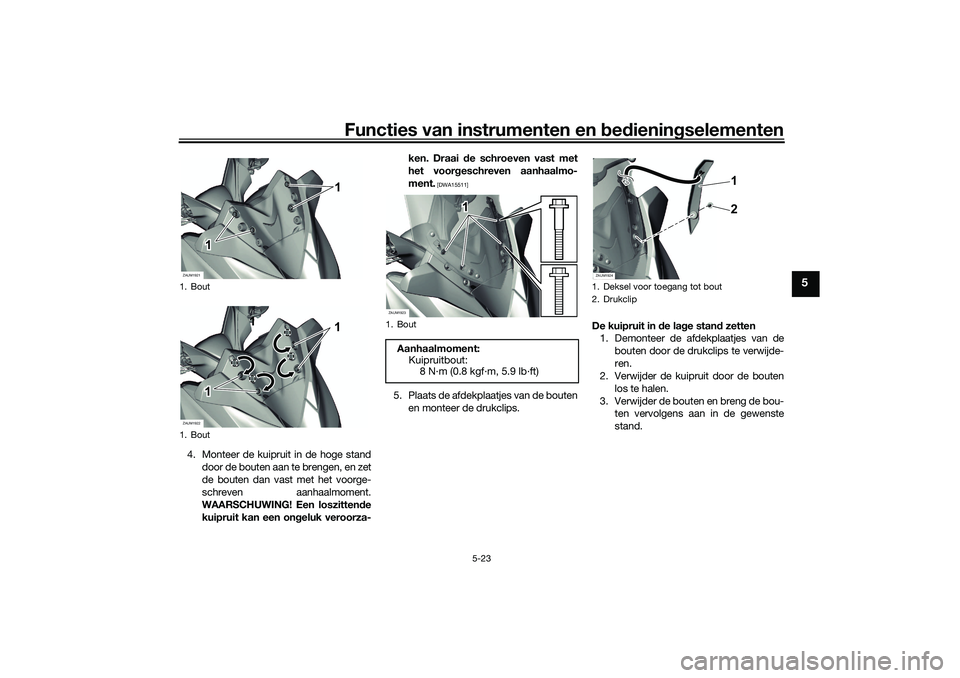

5-23
5
4. Monteer de kuipruit in de hoge stand
door de bouten aan te brengen, en zet
de bouten dan vast met het voorge-
schreven aanhaalmoment.
WAARSCHUWING! Een loszitten de
kuipruit kan een on geluk veroorza- ken. Draai
de schroeven vast met
het voor geschreven aanhaalmo-
ment.
[DWA15511]
5. Plaats de afdekplaatjes van de bouten en monteer de drukclips. De kuipruit in d
e lage stan d zetten
1. Demonteer de afdekplaatjes van de
bouten door de drukclips te verwijde-
ren.
2. Verwijder de kuipruit door de bouten
los te halen.
3. Verwijder de bouten en breng de bou- ten vervolgens aan in de gewenste
stand.
1. Bout
1. Bout
1
1
ZAUM1921ZAUM1922
1
1
1
1. Bout
Aanhaalmoment:
Kuipruitbout:8 N·m (0.8 kgf·m, 5.9 lb·ft)ZAUM1923
1
1. Deksel voor toegang tot bout
2. DrukclipZAUM1924
12
UB9YD0D0.book Page 23 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-24
5
4. Monteer de kuipruit in de lage stand
door de bouten aan te brengen, en zet
de bouten dan vast met het voorge-
schreven aanhaalmoment.
WAARSCHUWING! Een loszitten de
kuipruit kan een on geluk veroorza- ken. Draai d
e schroeven vast met
het voor geschreven aanhaalmo-
ment.
[DWA15511]
5. Plaats de afdekplaatjes van de bouten en monteer de drukclips.
DAU46833
Stan d van het stuur Het stuur kan in twee verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
1. Bout
1. BoutZAUM1925
1
1
1
ZAUM1926
1
1
1. BoutAanhaalmoment:
Kuipruitbout:8 N·m (0.8 kgf·m, 5.9 lb·ft)ZAUM1927
1
1. StuurZAUM1928
1
UB9YD0D0.book Page 24 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-25
5
DAU14895
De schok demperunits afstellen
WAARSCHUWING
DWA10211
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai de stelring in de richting (a) om de
veervoorspanning te verhogen.
Draai de stelring in de richting (b) om de
veervoorspanning te verlagen.  Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met het afstelge-
reedschap voor veervoorspanning in
de gereedschapsset.
DAU78213
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.LET OP
DCA15432
Het accessoire d at is aangesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer bed ra gen dan 12 W (1 A),
an ders kan d e zekering d oor bran den of
d e accu ontla den raken.Deze machine is uitgerust met een gelijk-
stroom aansluitcontact voor accessoires,
dat zich in opbergcompartiment A bevindt.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer
het contactslot in de stand “ON” staat,
maar mag alleen worden gebruikt wanneer
de motor draait.
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
Afstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard: 3
Maximum (hard):
51 2345
ZAUM1929
2 2
1
(b)
(b)
(a)
(a)2
1
3 (b)
(a)
UB9YD0D0.book Page 25 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-26
5
Ge bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Open opbergcompartiment A. (Zie pa- gina 3-9.)
2. Zet het contact uit.
3. Verwijder het deksel van het aansluit-
contact.
4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire in het aansluitcontact. 6. Zet het contact aan en start de motor.
(Zie pagina 7-2.)
7. Zet het accessoire aan.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
1. Dop gelijkstroom aansluitcontactZAUM1930
1
1. Gelijkstroom aansluitcontact voor accessoi-
resZAUM1931
1
1. ZijstandaardschakelaarZAUM1932
1
UB9YD0D0.book Page 26 Tuesday, January 5, 2021 2:04 PM
